Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 99

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

327 208 092 - 01 - 2007

ВКЛЮЧЕНИЕ АВАРИЙНОГО ЗВУКОВОГО
СИГНАЛА

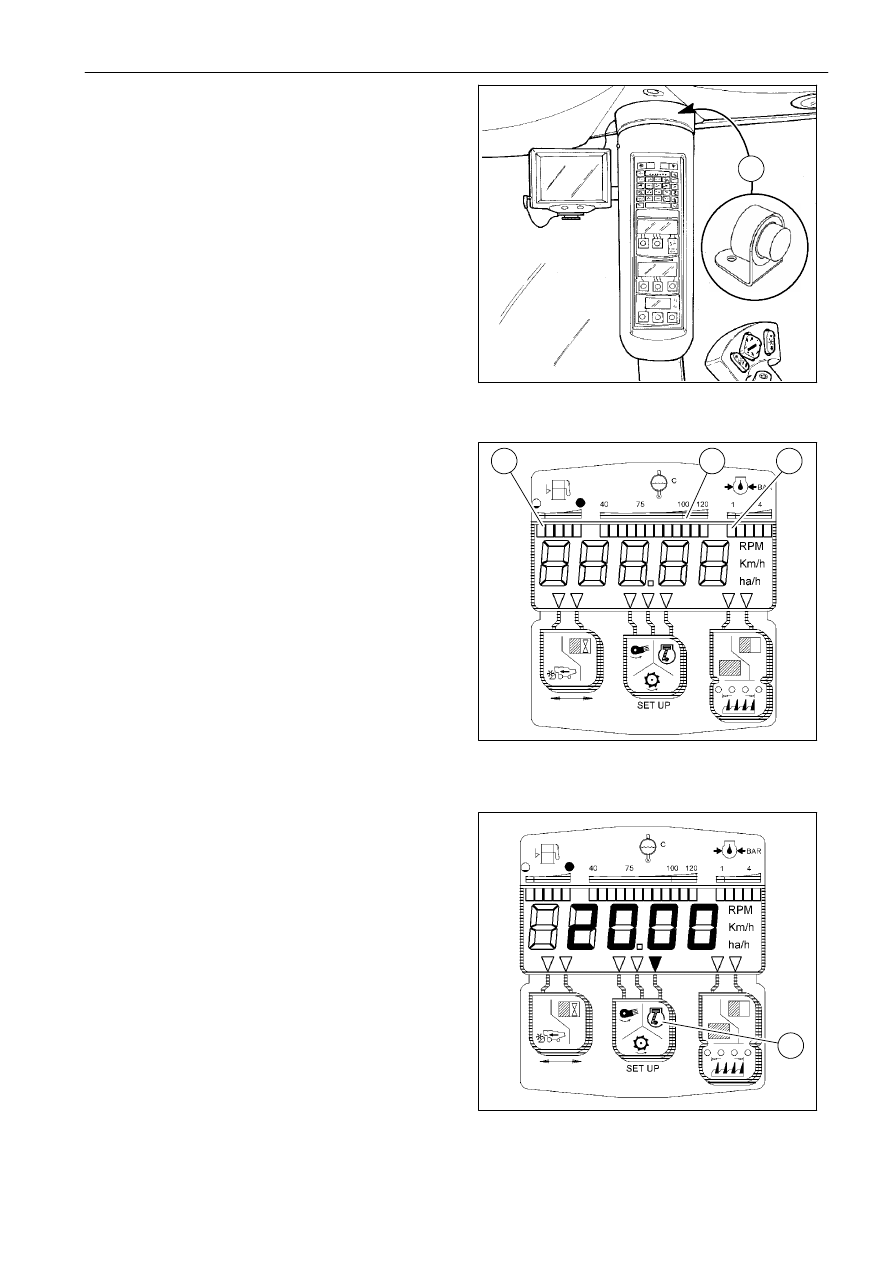

Бортовой компьютер издает один звуковой
сигнал

при

помощи

устройства

звуковой

сигнализации (1), расположенного в верхней части
панели Agritronicplus, в следующих случаях:

- уровень

топлива

(F)

ниже

минимального

значения (включается через каждые 10 минут);

- слишком высокая температура охлаждающей

жидкости двигателя (G) (сначала выключается
через одну минуту, а затем – каждые 10 секунд,
если пороговое значение превышено на 5

°C);

- низкое

давление

масла

двигателе

(H)

(каждые 10 секунд);

- частота

вращения

двигателя

(I)

ниже

минимального значения (каждые 10 секунд).

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

327 208 092 - 01 - 2007

МОНИТОР КОНТРОЛЯ ХАРАКТЕРИСТИК

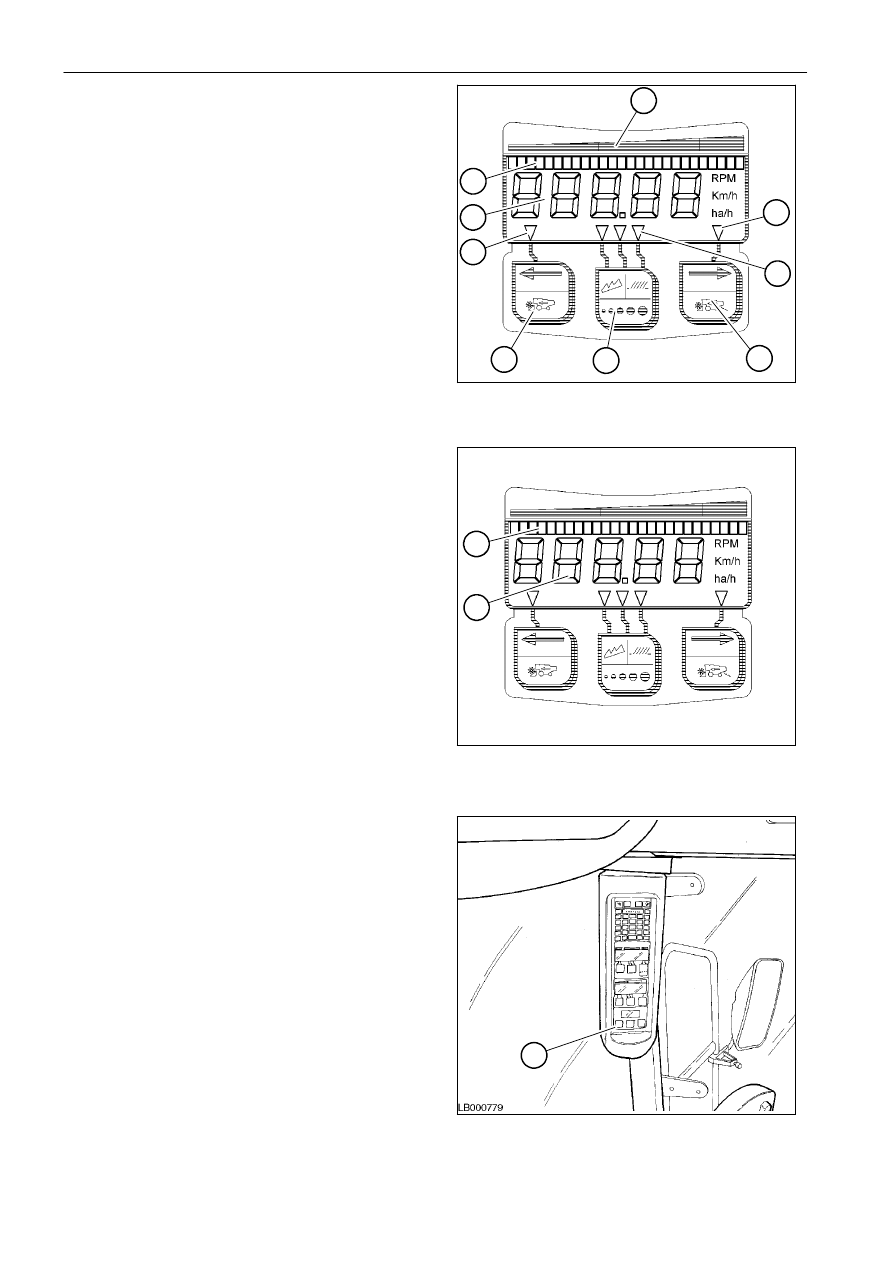

Рисунки 23

÷ 30

Монитор

контроля

характеристик

–

это

электронный

прибор,

установленный

на

дополнительной панели приборов, на правой
стойке кабины.
Монитор контролирует комбайн на потери
зерна.
Пользователь сохраняет допустимый уровень
потерь, и затем монитор отображает потери
относительно сохраненного значения.
Измерение

потерь

может

проводиться

в зависимости от времени или в зависимости
от пройденного расстояния, учитывая скорость
переднего хода.
Пользователь может настроить чувствительность
прибора в зависимости от типа и свойств
культуры.

Монитор выдает следующие данные:

уровень потерь (в зависимости от времени
или

зависимости

от

расстояния),

на

столбиковом курсоре (1).

2. Численное значение потерь (в зависимости

от времени или в зависимости от расстояния),
на цифровом дисплее (2).

3. Скорость

переднего

хода

км/ч,

на

цифровом дисплее (2), в качестве альтер-
нативы численного значения потерь.

4. Показатель чувствительности на цифровом

дисплее (2), выбранный с клавиатуры.

ПОЛЬЗОВАНИЕ МОНИТОРОМ

Монитор

включается

поворотом

ключа

зажигания до первого упора. Начинается первый
тест

внутренних

цепей,

занимающий

около

3 секунд, во время которого отображаются все
сегменты дисплея (2).

Через три секунды монитор уже находится
в рабочем режиме и готов к приему сигналов
с клавиатуры.

При каждом нажатии клавиши монитор выдает
короткий звуковой сигнал, подтверждая прием
сигнала управления.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

327 208 092 - 01 - 2007

ВЫБОР

ДИАПАЗОНА

ИЗМЕРЕНИЯ

(клавишный соломотряс, сита или полный)

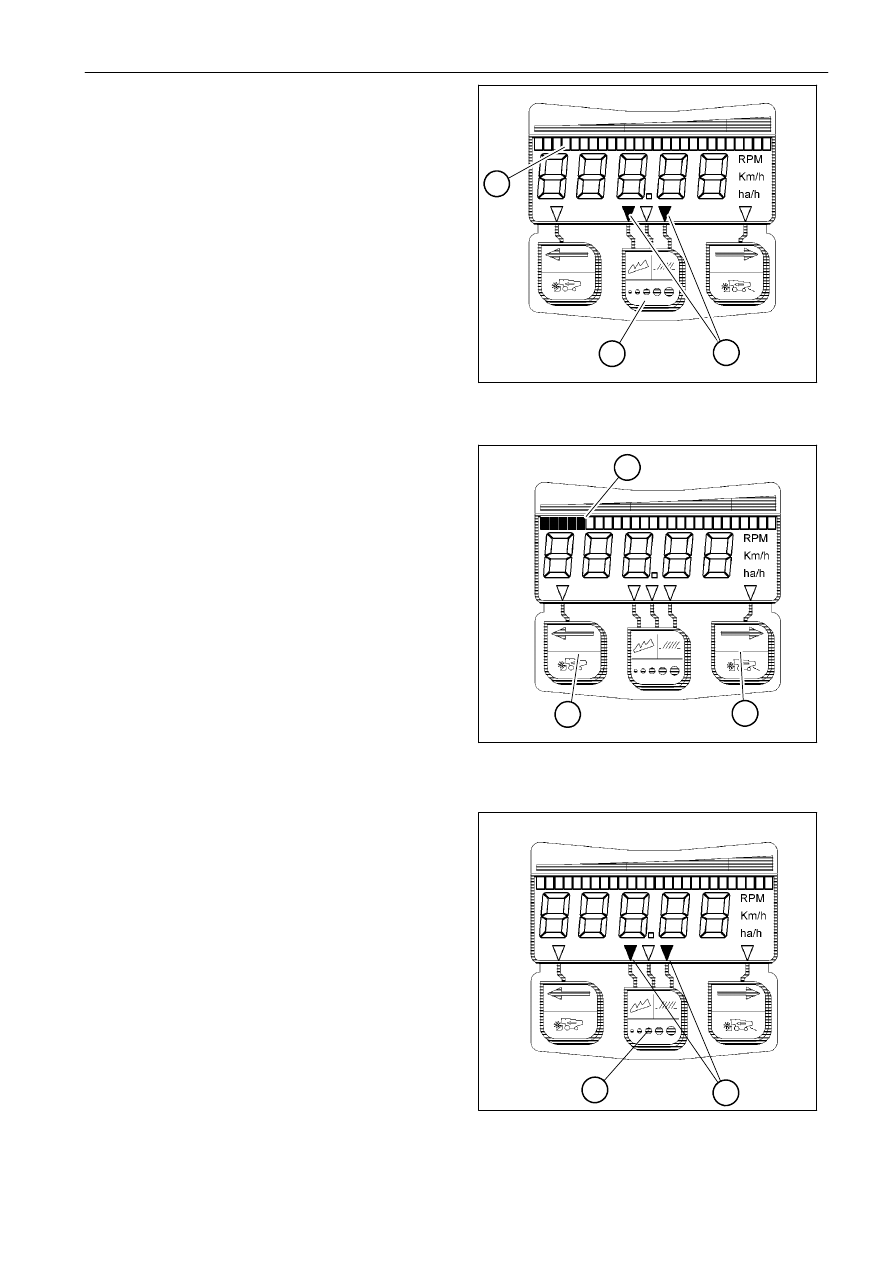

Повторным нажатием центральной клавиши (4)
оператор может переключать стрелки (5) над
клавишей для вызова следующих индикаций:

потери клавишного соломотряса – левая
стрелка ВКЛ;

потери сита – правая стрелка ВКЛ;

полные

потери

(среднее

значение

вышеуказанных

потерь)

правая

и левая

стрелки ВКЛ.

Столбиковый курсор (1) отображает различное
количество столбиков пропорционально потерям.

В качестве отсчета используется трехцветная
полоска: зеленая, желтая и красная.

КАЛИБРОВКА

ШКАЛЫ

СТОЛБИКОВОГО

КУРСОРА

При помощи клавиш (6) и (7) оператор может
перемещать столбиковый курсор влево (зеленый)
или

вправо

(красный),

используя

соответс-

твующие клавиши (один столбик при каждом
нажатии клавиши).

После определения приемлемого уровня потерь,
запустить машину с прежней скоростью, затем,
через 50 м нажать соответствующую клавишу
(6 или 7), чтобы установить курсор на правый
предел зеленой зоны (8).

Начиная с этого момента, курсор отображает
любое отклонение от этого исходного уровня.

Если уровень потерь достигает красной зоны,
устройство подает звуковой сигнал.

ВЫБОР ЧУВСТВИТЕЛЬНОСТИ

Нажимать центральную клавишу (4) в течение
трех секунд, монитор подает звуковой сигнал, и
одновременно мигают

две стрелки

(5) над

клавишей, на дисплее появляется число от 1 до 5.

Чем меньше число, тем выше чувствительность
(мелкие зерна). Чем выше число, тем ниже
чувствительность (крупные зерна).

Настройка шкалы чувствительности от 1 до
5 выполняется клавишей (6), чтобы повысить
чувствительность,

клавишей

(7),

чтобы

уменьшить. Нажатием на центральную клавишу
(4)

восстанавливается

стандартный

режим

контроля системы.

Предлагаемые

значения,

зависимости

от

продуктов:

ПРОДУКТ

ПОКАЗАТЕЛЬ

ЧУВСТВИТЕЛЬНОСТИ

Пшеница, рис

2 - 3

Кукуруза, соя

3 - 5

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

327 208 092 - 01 - 2007

НАСТРОЙКА

МОНИТОРА

ХАРАКТЕРИСТИК

(В ЗАВИСИМОСТИ

ОТ

ВРЕМЕНИ

или

В ЗАВИСИМОСТИ ОТ РАССТОЯНИЯ)

Монитор может вычислять потери в соответствии
с

пройденным

расстоянием

или

истекшим

временем.

При

настройке

ЗАВИСИМОСТИ

ОТ

РАССТОЯНИЯ

(DISTANCE-BASED)

датчик

скорости передает сигнал, который монитор
использует для расчета потерь в зависимости от
фактически обработанной площади.

При настройке В ЗАВИСИМОСТИ ОТ ВРЕМЕНИ
(TIME-BASED)

сигнал

датчика

скорости

игнорируется и потери отображается на мониторе
только в зависимости от времени.

Чтобы

переключиться

настройки

“в

зависимости от расстояния” на настройку “в
зависимости от времени”:

a. проверить, что цифровой дисплей отображает

уровень потерь (см. следующий параграф).

b. Нажимать правую клавишу (7) в течение

10 секунд.

c. В конце прибор выдает длинный звуковой

сигнал, и появляется сообщение ”SECO”,
подтверждающее переключение.

Таким же образом можно изменить настройку в
зависимости

от

времени”

на

настройку“в

зависимости

от

расстояния”:

появляется

сообщение ”dISt”.

ПЕРЕКЛЮЧЕНИЕ НА КОНТРОЛЬ СКОРОСТИ
ПЕРЕДНЕГО ХОДА

Когда прибор включается, на дисплее появляется
индикация показателя потерь (LOSS INDEX).

Показатель потерь пропорционален количеству
зерна, зарегистрированному датчиками в течение
1 секунды в системе контроля по времени; или при
прохождении пути 1,5 м в системе контроля по
расстоянию.

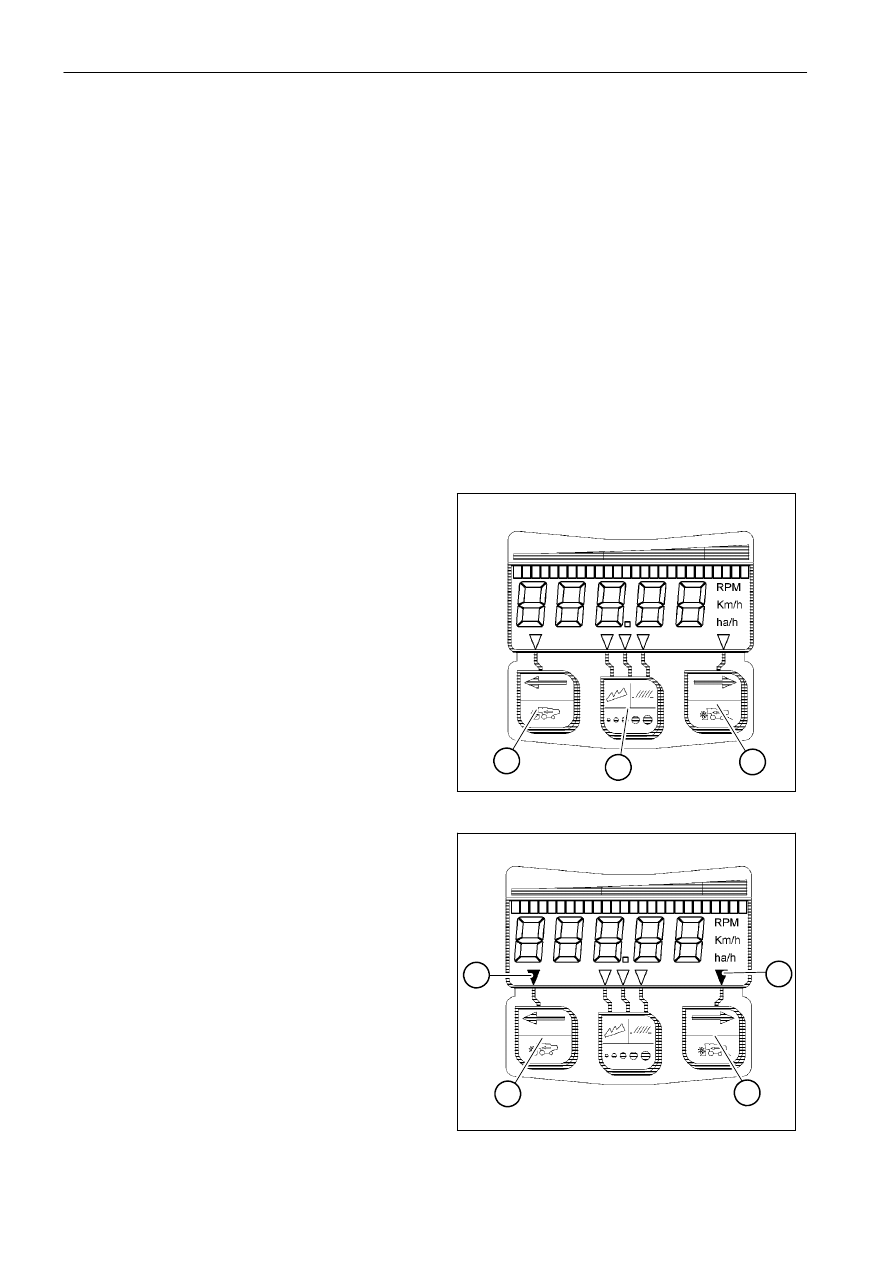

При нажатии левой клавиши (6) в течение
3 секунд на дисплее появляется индикация
скорости переднего хода (FORWARD SPEED),
стрелка

(9)

надклавишей

загорается

появляется единица измерения ”км/ч” (”km/h”).

При нажатии правой клавиши (7) в течение
3 секундед

иница измерения “км/ч” (”km/h”)

исчезает,

цифровой

дисплей

отображает

показатель потерь (стрелка 3 справа загорается).

ОБЗОР ФУНКЦИЙ КЛАВИАТУРЫ

Левая клавиша (6).
При нажатии менее 3 секунд: столбиковый
курсор смещается влево.
При нажатии более 3 секунд: переключение
цифрового дисплея на индикацию скорости
переднего хода.

2. Центральная клавиша (4).

При нажатии менее 3 секунд: переключение
диапазона

измерений

(клавишные

соломотрясы, сита, полный).
При

нажатии

более

секунд:

выбор

чувствительности.

3. Правая клавиша (7).

При нажатии менее 3 секунд: столбиковый
курсор смещается вправо.
При нажатии от 3 до 10 секунд: переключение
цифрового дисплея на индикацию показателя
потерь.
При нажатии более 10 секунд: переключение
с контроля в зависимости от расстояния на
контроль в зависимости от времени.
