Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 97

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

5

327 208 092 - 01 - 2007

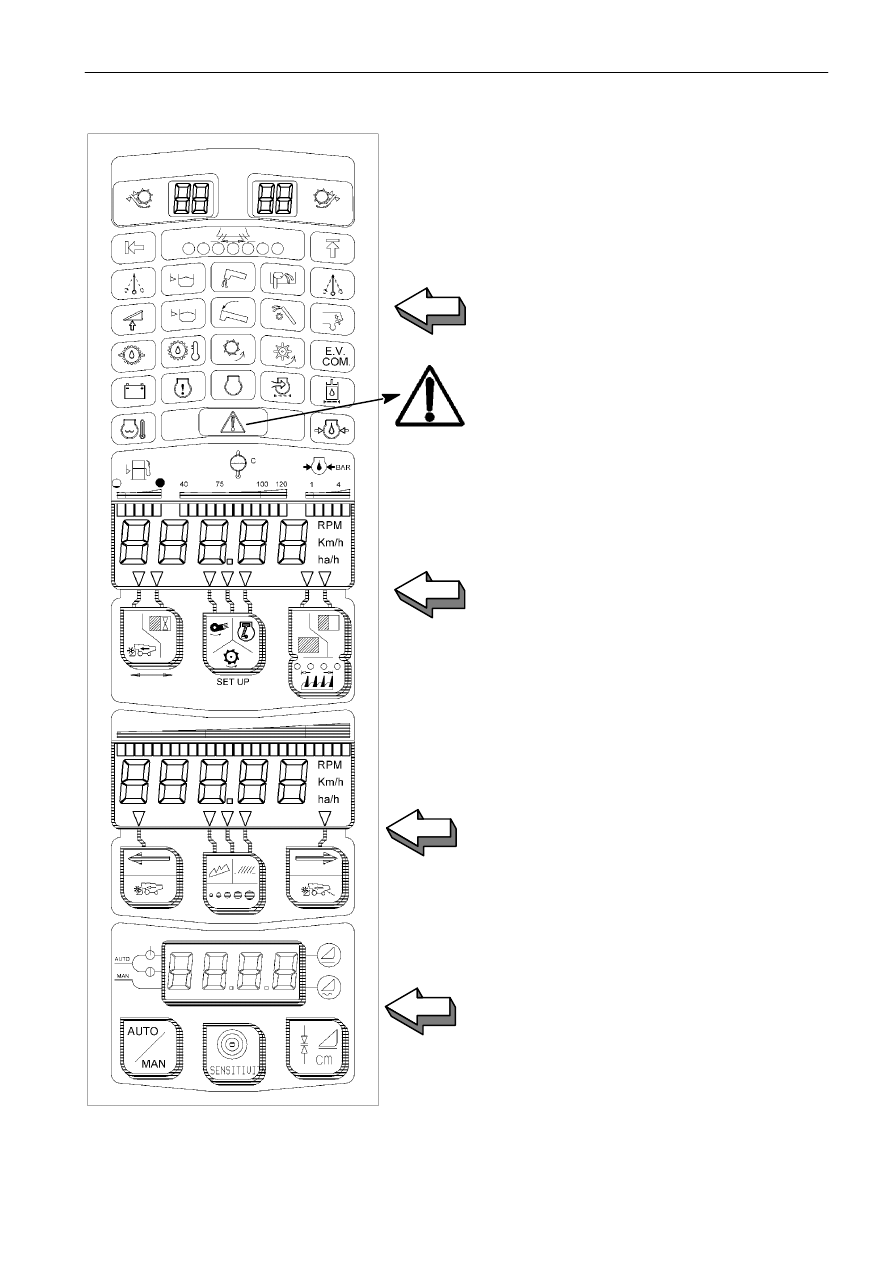

AGRITRONICPLUS

МНОГОФУНКЦИОНАЛЬНЫЕ

СВЕТОВЫЕ

ИНДИКАТОРЫ

Эти

индикаторы

предусмотрены

для

контроля 28 различных функций машины:
четыре из них не используются в моделях
REV, так как предназначены для использо-
вания с другими комбайнами.

Это устройство состоит из четырех блоков:

ВАЖНОЕ

ЗАМЕЧАНИЕ:

как

только

в

системе Agritronicplus загорается световой
индикатор

общей

аварии,

остановить

машину

и

определить

причину

срабатывания аварийной сигнализации.
Поиск

неисправности

облегчается

благодаря одновременному включению
символа, соответствующего нарушенной
функции.
Если неисправность связана с давлением
или

температурой

гидростатического

масла, раздается звуковой сигнал под
панелью приборов.
Остановить

машину

и

устранить

неисправность.

БОРТОВОЙ КОМПЬЮТЕР

Выдает данные по 12 различным позициям,
касающиеся

работы

и

характеристик

комбайна (см. стр. 8).

ПРИМЕЧАНИЕ:

если

уровень

топлива,

частота

вращения

двигателя,

давление

масла

или

температура

охлаждающей

жидкости

двигателя

не

соответствуют

заданным

значениям,

прибор

включает

устройство

звуковой

сигнализации,

расположенное в верхней части панели
Agritroncplus.

МОНИТОР КОНТРОЛЯ ХАРАКТЕРИСТИК

Выдает информацию о количестве потерь
зерна и скорости переднего хода машины
(см. стр. 14).

ПРИМЕЧАНИЕ: если работа не выполняется
согласно

настройкам

оператора,

прибор

включает устройство звуковой сигнализации,
расположенное в верхней части панели
Agritroncplus

УСТРОЙСТВО TERRA-CONTROL

Это устройство отображает фактическую
высоту

скашивания

и

автоматически

управляет положением жатки (см. стр. 17).

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

6

327 208 092 - 01 - 2007

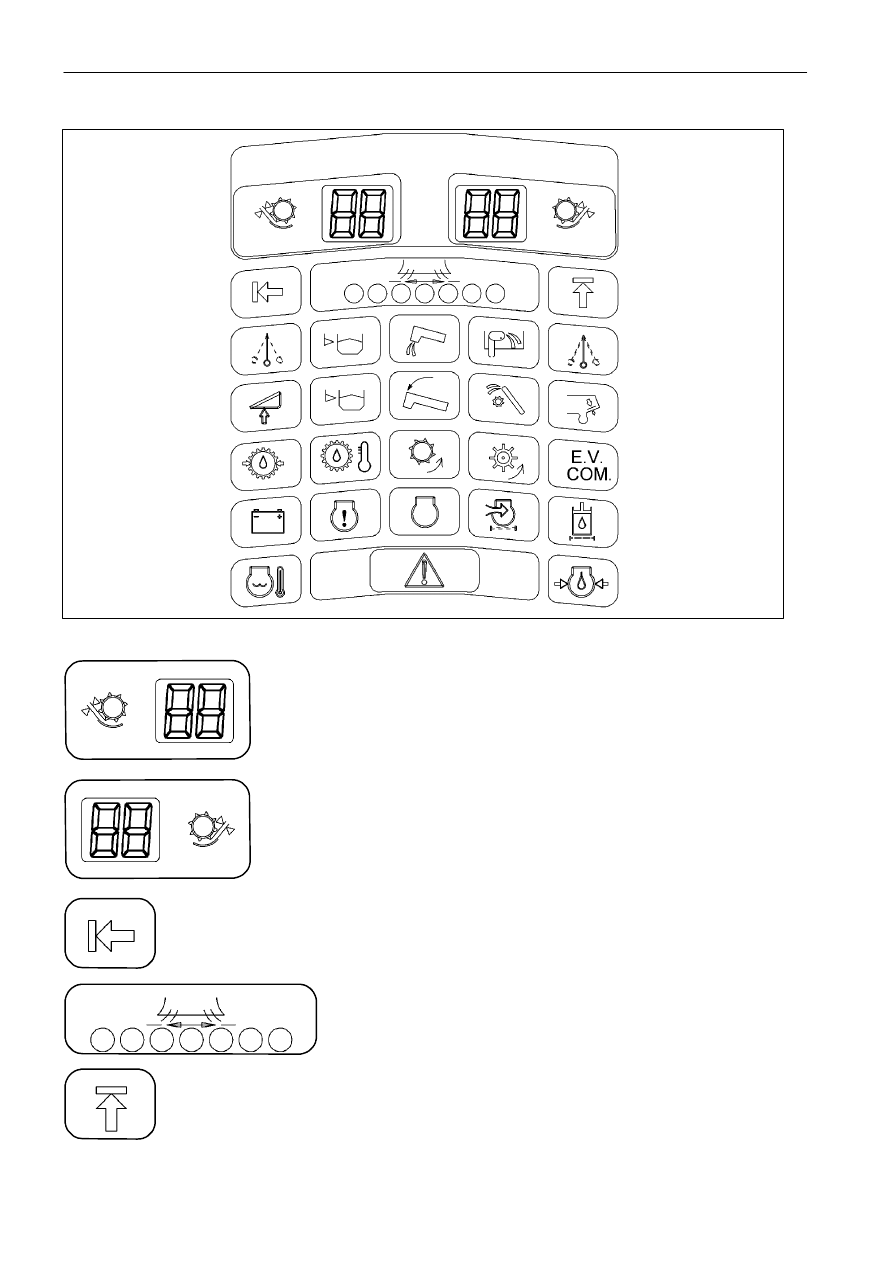

МНОГОФУНКЦИОНАЛЬНЫЕ СВЕТОВЫЕ ИНДИКАТОРЫ

8

Передний зазор подбарабанья

Not used on 5A - 5B - 6A models.

Световой индикатор (желтый) конца хода поперечного выравнивания;
он включает устройство звуковой сигнализации (три раза с интервалом в 1 секунду).
It is not used on 5A - 5B - 6A models.

Световой индикатор (оранжевый) конца хода продольного выравнивания.
It is not used on 5A - 5B - 6A models.

Световой индикатор положения отражателя на конвейере
соломорезки (центральный светодиод – зеленый, боковые
светодиоды – желтые).
(дополнительное оборудование).

Задний зазор подбарабанья

Not used on 5A - 5B - 6A models.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

7

327 208 092 - 01 - 2007

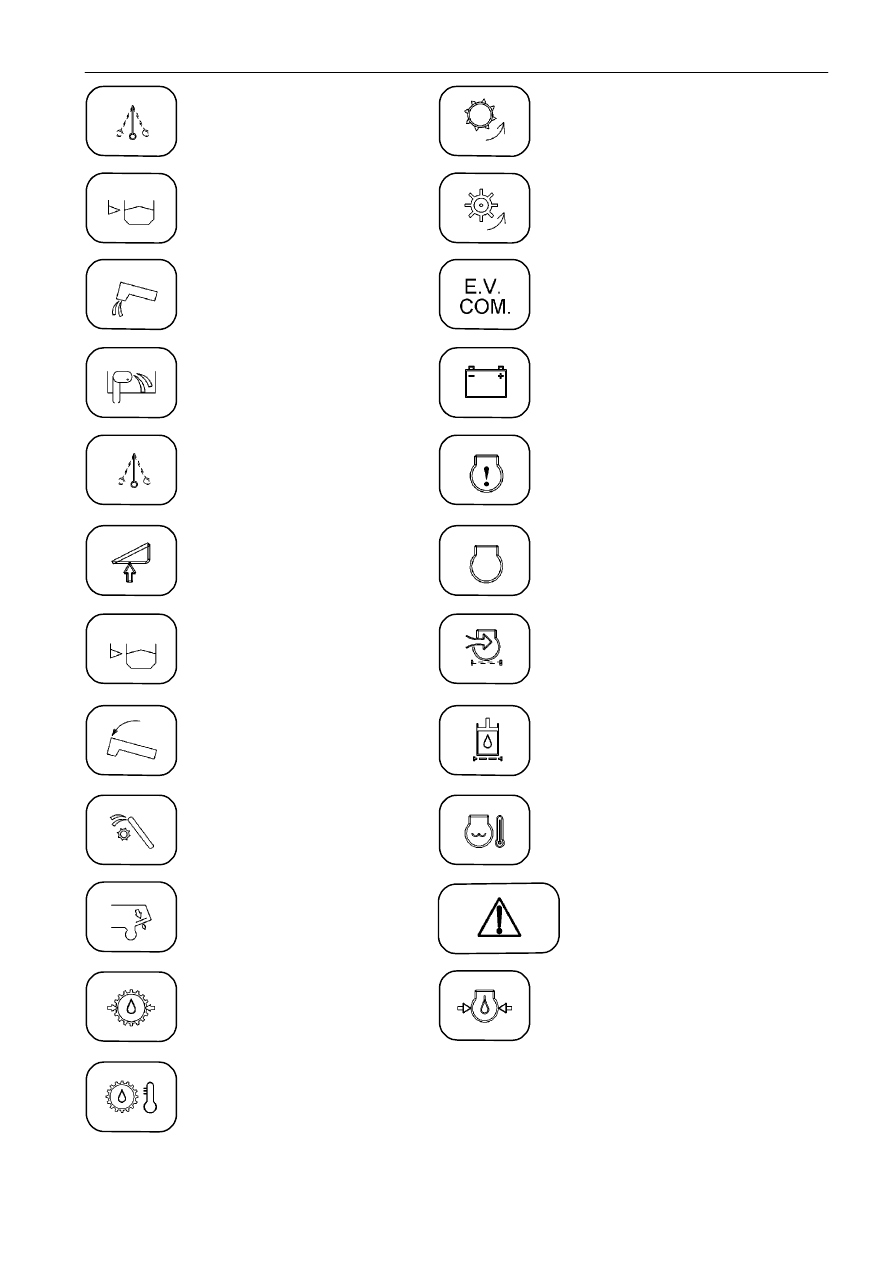

Световой индикатор (желтый),
сообщающий

об

открытой

разгрузочной трубе.
It is not used on 5A - 5B - 6A
models.

Световой индикатор (красный)
нарушения

поперечного

выравнивания. It is not used on
5A - 5B - 6A models.

Световой индикатор (красный)
заполнения зернового бункера.
It is not used on 5A - 5B - 6A
models.

Световой индикатор (красный)
выгрузки зерна.

Световой индикатор (красный)
предупредительной
сигнализации замедления эле-
ватора зернового бункера.

Световой индикатор (красный)
нарушения

продольного

выравнивания. It is not used on
5A - 5B - 6A models.

Световой индикатор (желтый):
жатка касается земли.

Световой индикатор (желтый)
заполнения зернового бункера.
Запускает

вращающиеся

маячки и устройство звуковой
сигнализации

(три

раза

с

частотой в 1 секунд у).

Световой индикатор (красный)
перегрузки клавишного соломо-
тряса (с

главным звуковым

сигналом).

Световой индикатор (красный)
предупредительной
сигнализации

замедления

элеватора недомолота.

Световой индикатор (красный)
низкое

давление

масла

в

контуре

гидростатического

привода. Включает устройство
звуковой

сигнализации

(три

раза с частотой в 1 секунд у).

Световой индикатор (красный)
высокое

давление

масла

в

контуре

гидростатического

привода. Включает устройство
звуковой

сигнализации

(три

раза с частотой в 1 секунд у).

Световой

индикатор

(красный)

предупредительной

сигнализации

замедления Универсального триера.
It is not used on 5A - 5B - 6A models.

Световой

индикатор

(красный)

предупредительной сигнализации
замедления

соломорезки

(если

установлен).

Световой индикатор (красный)
работы электрогидравлического
привода.

Световой

индикатор

(красный)

нарушения

системы

зарядки

аккумулятора.

Световой

индикатор

(красный)

аварийного состояния двигателя.
It is not used on 5A - 5B - 6A
models.

Световой

индикатор

(желтый)

диагностики состояния двигателя.
It is not used on 5A - 5B - 6A
models.

Световой

индикатор

(красный)

засорения фильтра всасываемого
воздуха двигателя.

Световой

индикатор

(красный)

засорения

рабочего

фильтра

гидравлической системы.

Световой

индикатор

(красный)

высокой

температуры

охлаж-

дающей

жидкости

двигателя.

Включает

устройство

звуковой

сигнализации (один раз).

Световой индикатор (красный)
общей аварийной сигнализации
СТОП.

Световой индикатор (красный)
низкое

давление

смазочного

масла двигателя.
Должен отключиться через неско-
лько секундпосле пуска двигателя.
Если

это

не

так,

остановить

двигатель

и

выявить

причину

отказа.
Включает устройство звуковой
сигнализации (один раз).

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

8

327 208 092 - 01 - 2007

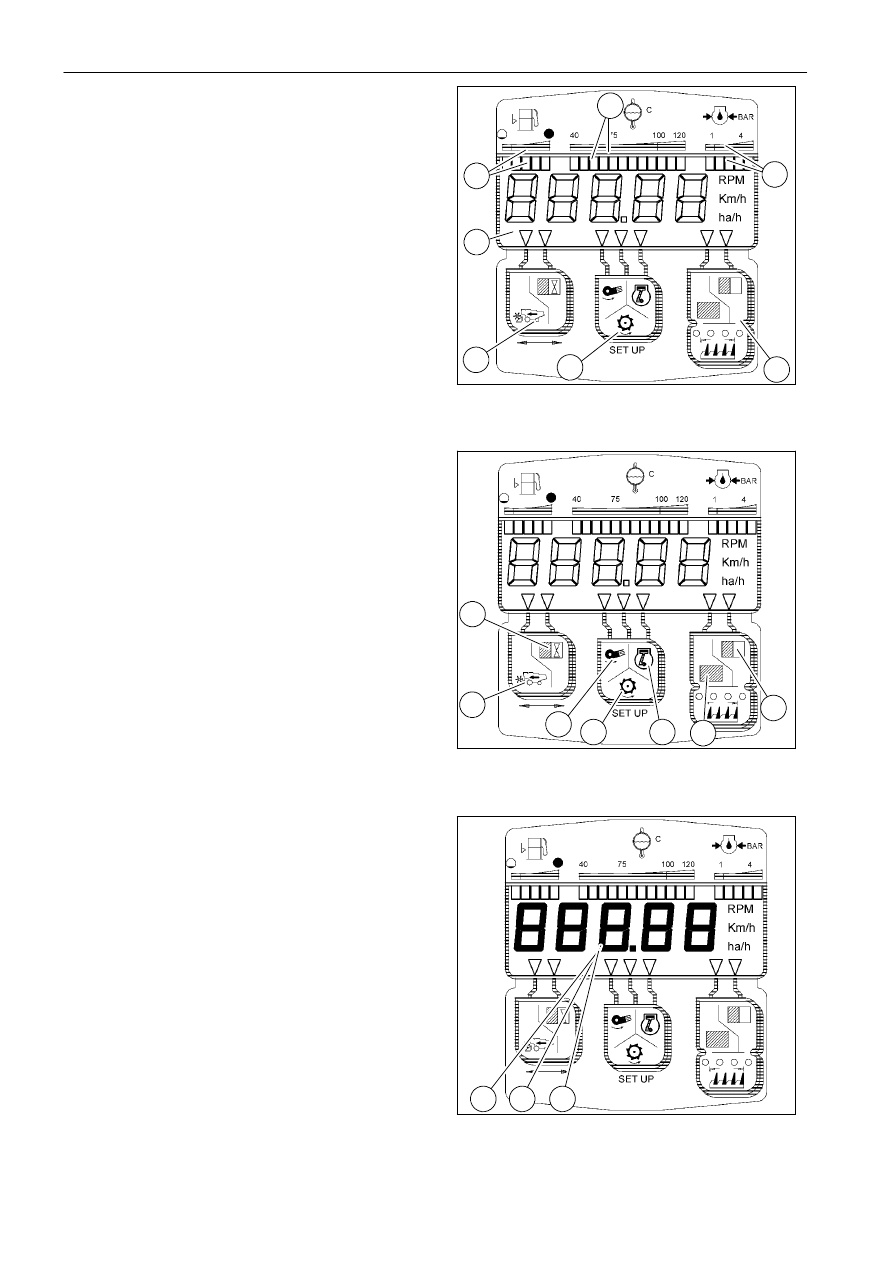

БОРТОВОЙ КОМПЬЮТЕР - Рис. 9

÷ 17

Бортовой

компьютер

представляет

собой

электронный блок управления, установленный на
вспомогательной

панели

управления,

справа

в кабине.

Комплект

датчиков

передает

на

бортовой

компьютер электрические сигналы для контроля
всех функций комбайна.

Компьютер

оснащен

жидкокристаллическим

дисплеем (1) и многофункциональной клавиа-
турой с тремя клавишами (2-3-4), располо-
женными в пределах досягаемости оператором.

Компьютер выдает следующие данные:

A. Полосовая индикация (постоянная, в верхней

части дисплея):

-

уровень заполнения (5) (в долях от полного
уровня заполнения бункера)

-

температура

охлаждающей

жидкости

двигателя (6) (в градусах Цельсия)

-

давление смазочного масла двигателя (7)
(в барах).

B. На цифровом дисплее (в соответствии

с выбором посредством клавиш)

-

скорость переднего хода (8) (в км/ч)

-

обработанная площадь/час (9)
(в гектаров/час: “”га/ч”)

-

частота вращения битера (10)
(в об/мин: “”об/мин”)

-

частота вращения вентилятора (11)
(в об/мин)

-

частота вращения двигателя (12) (в об/мин)

-

частично обработанная площадь (13)
(в гектарах: “”га”)

-

полностью обработанная площадь (14) (в га)

C. На цифровом дисплее (во время цикла пуска

питания системы)

-

напряжение аккумулятора (15) (в вольтах);

-

часы работы двигателя (16) (в часах: “”ч”);

-

интервалы

планового

технического

обслуживания (17) (в часах: “”ч”).

9

10

11

6

5

1

7

2

3

4

8

9

11 10

12

14

13

15

16

17
