Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 98

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

9

327 208 092 - 01 - 2007

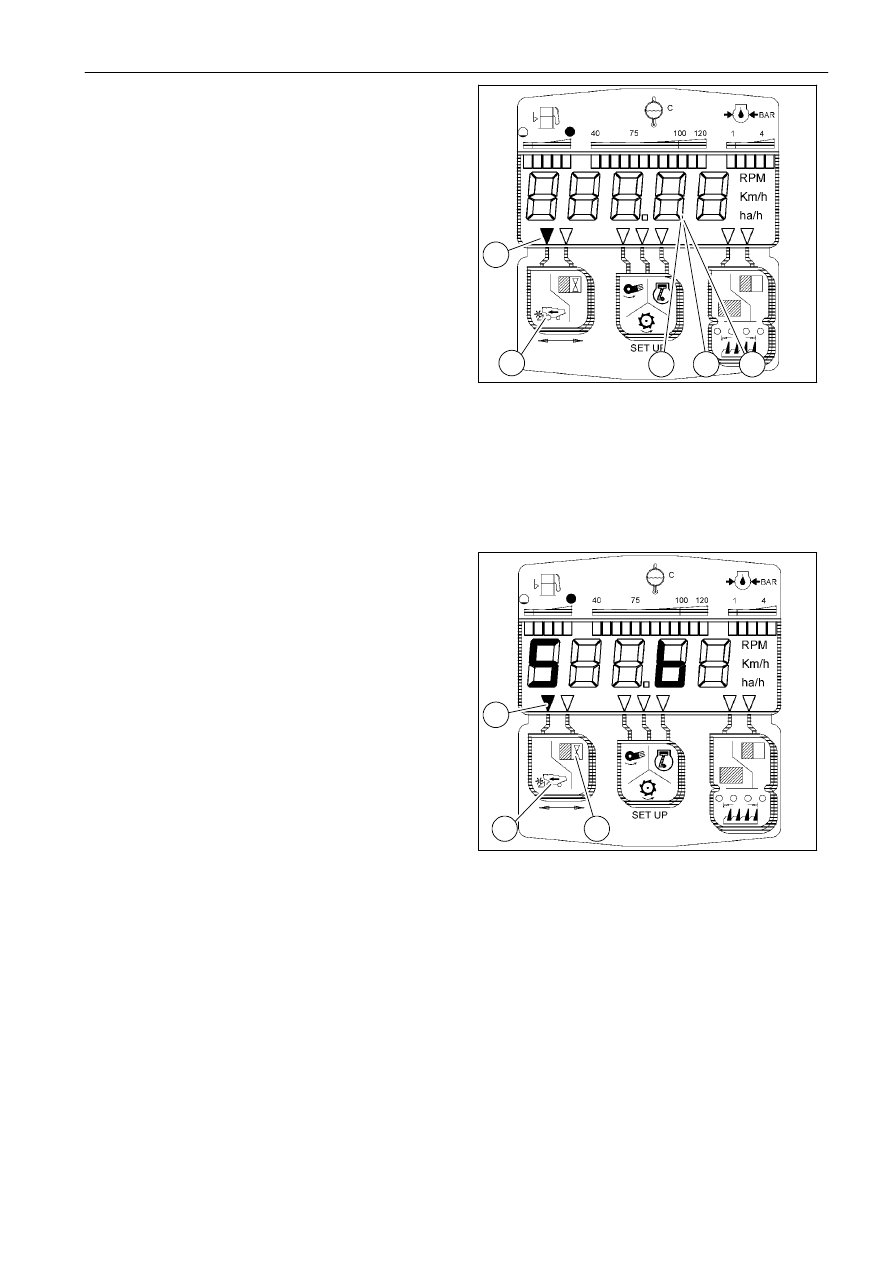

ПОЛЬЗОВАНИЕ КОМПЬЮТЕРОМ

При

повороте

ключа

зажигания

в

первое

положение

компьютер

выполняет

кратковре-

менную внутреннюю проверку и отображает все
разделы дисплея (по 3 секунды каждый). Затем
на дисплее появляется информация о цикле пуска
(каждая индикация по 3 секунды):

-

напряжение аккумулятора (15);

-

часы работы двигателя (16) (справа ”ч”);

-

интервалы

планового

технического

обслуживания (17) (слева мигает ”S”, справа
постоянная индикация ”ч”).

В конце дисплей переключается на функцию
скорости

переднего

хода

(8)

(обозначена

стрелкой 18).

ИНТЕРВАЛЫ

ПЛАНОВОГО

ТЕХНИЧЕСКОГО

ОБСЛУЖИВАНИЯ, В ЧАСАХ

Это число часов работы двигателя, истекших за
текущий

цикл

планового

технического

обслуживания (общее время, 450 часов).

Интервалы технического обслуживания хранятся
в памяти компьютера.

Во время первого цикла, если один из интервалов
истек, слева на дисплее появляется (всегда с
мигающей ”S”) индикация интервала планового
технического обслуживания в часах, попеременно с
буквой,

обозначающей

видпровод

имого

технического обслуживания (a, b или c).
Если техническое обслуживание не выполнено,
такая чередующаяся индикация продолжается
в течение 5 минут.
Индикацию можно отменить нажатием на любую
клавишу.

Интервалы технического обслуживания:

Интервал

(часов)

Для сервиса

через (часов)

Тип

65

75

a

130

150

b

215

225

a

280

300

b

365

375

a

420

450

c

Запись

о

выполненном

техническом

обслуживании

-

Выбрать скорость переднего хода (8).

-

Снова нажать клавишу (2); через 3 секунды
стрелка (18) надклавишей начинает мигать и
еще

через

5

секундзвуковой

сигнал

информирует о завершении записи.

ПРИМЕЧАНИЕ:

выполненное

техническое

обслуживание

можно

записать

только

в

промежутке

между

пуском

и

окончанием

установленного интервала времени.
Если

цикл

технического

обслуживания

необходимо сбросить до истечения 450 часов,
просто нажмите одновременно правую и левую
клавиши в течение 6 секунд.

12

13

18

8

16

17

15

8

18

2

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

10

327 208 092 - 01 - 2007

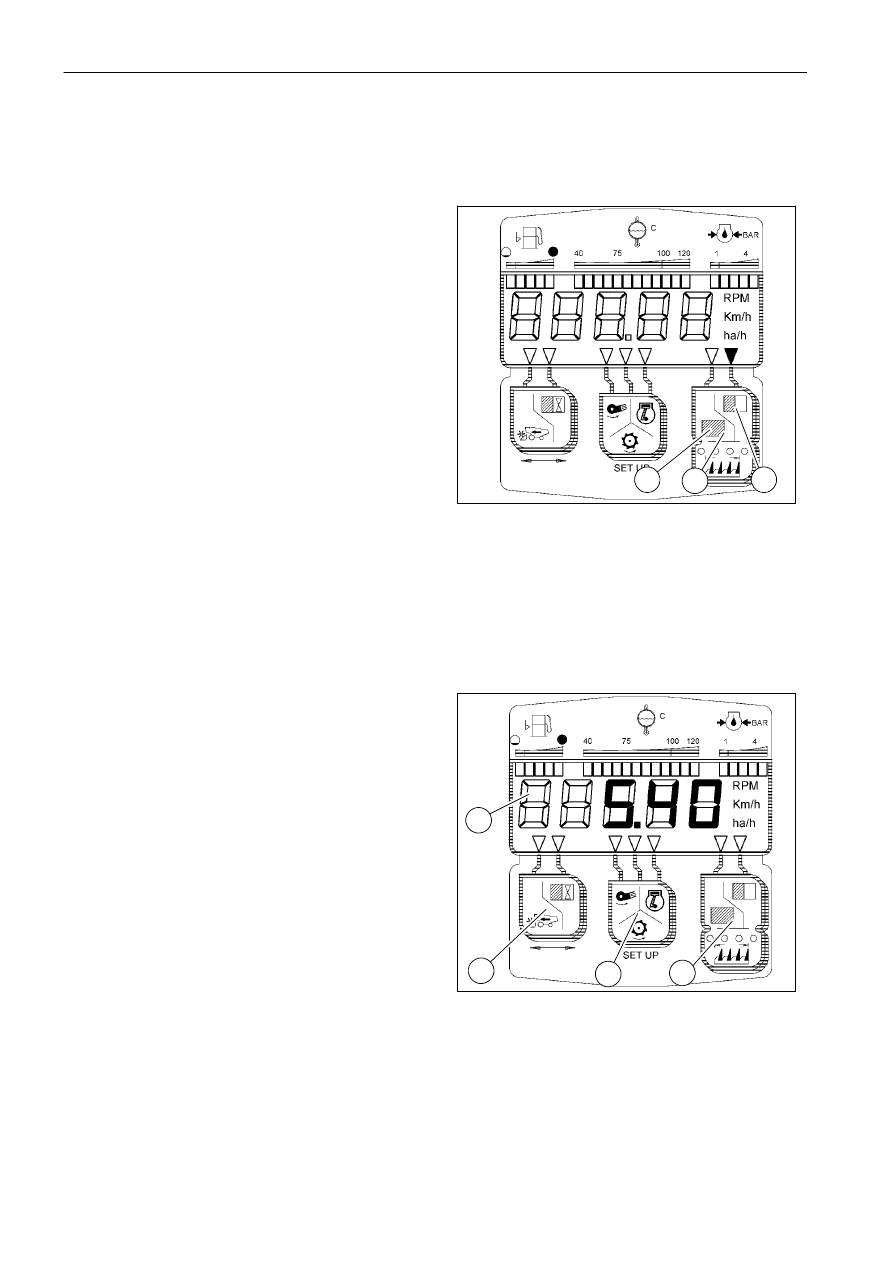

ЦИФРОВАЯ ИНДИКАЦИЯ НА ДИСПЛЕЕ

Чтобы вывести цифровую индикацию на дисплей
любой

функции,

нажать

соответствующую

клавишу один или более раз.

Соответствующая

стрелка

загорается,

сигнализируя, что нужная индикация активна на
дисплее, и слышен звуковой сигнал.
Справа появляется индикация соответствующей
единицы измерения.

СБРОС СЧЕТЧИКА ИНДЕКСИРОВАННЫХ ИЛИ
ПОЛНЫХ ГЕКТАРОВ

Выбрать

на

цифровом

дисплее

функцию

“индексированные гектары” (”partial hectares”)
(13), затем нажимать клавишу (4) в течение
5 секунд; будут слышны два коротких звуковых
сигнала, один – при нажатии клавиши, второй при
сбросе гектаров.

Чтобы

сбросить

счетчик

полных

гектаров,

выполнить описанные выше операции, для чего
выбрать полные гектары (14).

КАЛИБРОВКА КОНСТАНТ, ИСПОЛЬЗУЕМЫХ
ДЛЯ РАСЧЕТА ОБРАБОТАННОЙ ПЛОЩАДИ

Пользователь может калибровать две константы:

-

C6: рабочая

ширина

(чтобы

изменить

ширину жатки);

-

C2: скорость

переднего

хода

(чтобы

проверить или скорректировать измерение,
если изменяется тип шин),

C6: рабочая ширина

Выбрать любую функцию нажатием центральной
клавиши (3), затем отпустить клавишу. Держать
клавишу нажатой в течение 3 секунд: на дисплее
появляется “”С6”;

при

отпускании

клавиши

появляется

индикация

ранее

сохраненной

константы, соответствующей рабочей ширине в
метрах (например, 5,40), в то время как последняя
цифра справа мигает.

При нажатии правой клавиши (4) изменяется
значение мигающей цифры, при нажатии левой
клавиши (2) начинает мигать другая цифра.

Значение

можно

изменять

в

соответствии

с фактической рабочей шириной, учитывая при
этом, что полная ширина жатки не может
использоваться в течение длительного времени.

Чтобы

сохранить

изменение,

нажимать

центральную клавишу (3), пока дисплей не
вернется в стандартный режим работы.

14

15

13

14

4

2

3

4

1

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

11

327 208 092 - 01 - 2007

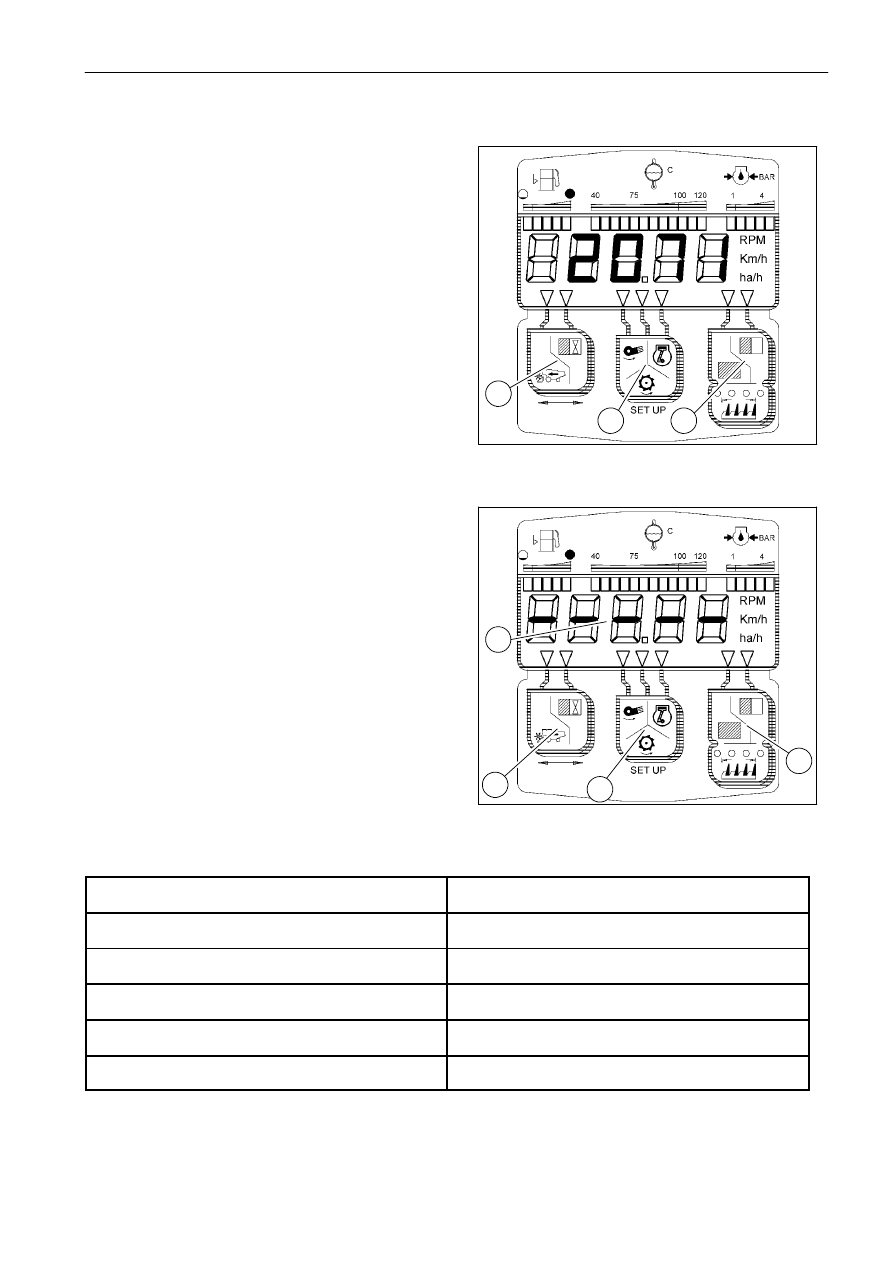

C2: скорость переднего хода

Возможны два режима калибровки:

1.

теоретическая калибровка:

Выбрать

любую

функцию

нажатием

центральной клавиши (3), затем отпустить
клавишу. Держать клавишу нажатой, как
описано выше, пока не появится индикация
“”С6” и затем “”С2”. При отпускании клавиши
появляется индикация ранее запрограммиро-
ванной

константы

(например,

2071)

с

мигающей правой цифрой.
Это значение можно изменить, как описано
выше

для

калибровки

“”С6”,

используя

клавиши 2 и 4, в соответствии с разными
типами шин.
Чтобы

сохранить

изменение,

нажимать

центральную клавишу (3), пока дисплей не
вернется в стандартный режим работы.

2. Практическая калибровка:

практическую калибровку можно выполнить
на расстоянии 100 м, на обрабатываемом
грунте.
Когда появится индикация константы “”С6”,
нажимать центральную клавишу (3), пока не
появится ”-----”.
Запустить комбайн и нажать левую клавишу
(2), чтобы дать сигнал начала и правую
клавишу (4), чтобы дать сигнал конца участка
100 м; во время прохождения этого пути на
дисплее

(1)

отображается

непрерывно

возрастающее значение константы. Значение,
заданное правой клавишей (4), является
новой константой, полученной практическим
путем и точно соответствует данной машине.
Нажатием центральной клавиши (3) можно
вернуться в нормальный режим работы, при
этом новое значение сохраняется.

16

17

2

3

4

2

3

4

1

ТИП ШИН

КОНСТАНТА

620/75 R 30

2204

620/75 R 34

2084

650/75 R 32

2071

800/65 R 32

2023

ХОДОВАЯ ЧАСТЬ

5256

ВНИМАНИЕ: индикация на дисплее (1) скорости переднего хода будет точной только, если была
правильно выполнена калибровка.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

12

327 208 092 - 01 - 2007

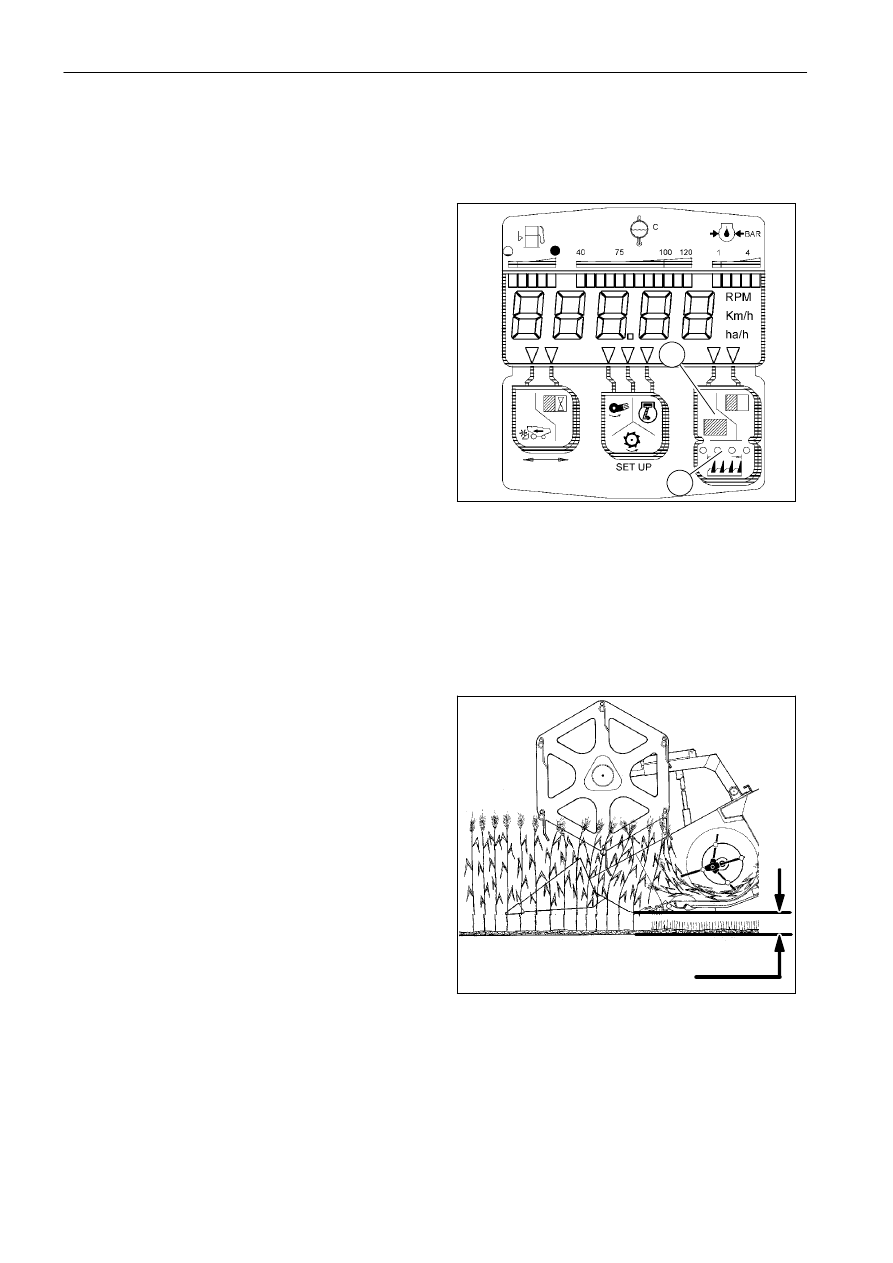

СЧЕТЧИК ИНДЕКСИРОВАННЫХ ГЕКТАРОВ
Рис. 18

Если полная ширина жатки не используется, для
единицы

счета

гектаров

можно

выбрать

коэффициент 1/4, 1/2 или 3/4.

Как изменить единицу счета

Если полная ширина жатки не используется,
индексация

единицы

счета

выполняется

нажатием клавиши (19).

При каждом нажатии клавиши система выдает
звуковой сигнал, и ширина жатки уменьшается на
1/4

по

сравнению

с

шириной,

заданной

в компьютере.

При нажатии клавиши три раза единица счета
гектаров уменьшается до 1/4.

Чтобы

вернуться

к

полной

единице

счета,

необходимо просто поднять жатку.

Альтернативно,

чтобы

вернуться

к

полной

единице счета, просто нажимать клавишу (19)
в течение более трех секунд.

ПОЛЬЗОВАНИЕ СЧЕТЧИКОМ ГЕКТАРОВ
Рис. 19

Проверить,

что

значение

С6,

заданное

в компьютере, соответствует ширине жатки.

Прибор начинает работать, когда выполнены
следующие условия:

- жатка работает;

-

угловые

датчики определяют

уменьшение

зазора между полем и жаткой более чем на 19 см
(датчики на жатке) или более чем на 50 см
(датчики на корпусе элеватора);

ПРИМЕЧАНИЕ:

угловые

датчики

всегда

включены,

даже

если

блок

электронного

управления

перевед н

в

режим

ручного

управления.

- машина движется вперед (сигнал поступает от

датчика, установленного на коробке передач).

При этих условиях счетчик гектаров настроен на
полную ширину жатки.

18

19

4

19

>19 cm
