РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ
29
327 208 092 - 01 - 2007
ПРЕДОХРАНИТЕЛИ НА ДВИГАТЕЛЕ
В
коробке
подвозд
ушным
фильтром
расположены два предохранителя (4 и 5, стр. 31),
предохранитель 50A (красный) и предохранитель
30A
(зеленый),
соответственно;
первый
защищает цепь запуска двигателя, а второй - цепь
питания ЭБУ двигателя.
Электрические цепи двигателя защищены двумя
дополнительными предохранителями.
Предохранитель 100 A
(1) F61 обеспечивает
защиту
устройства
предпускового
подогрева
двигателя.
Предохранитель 250 A
(2) F60 обеспечивает
защиту всей электрической системы машины.

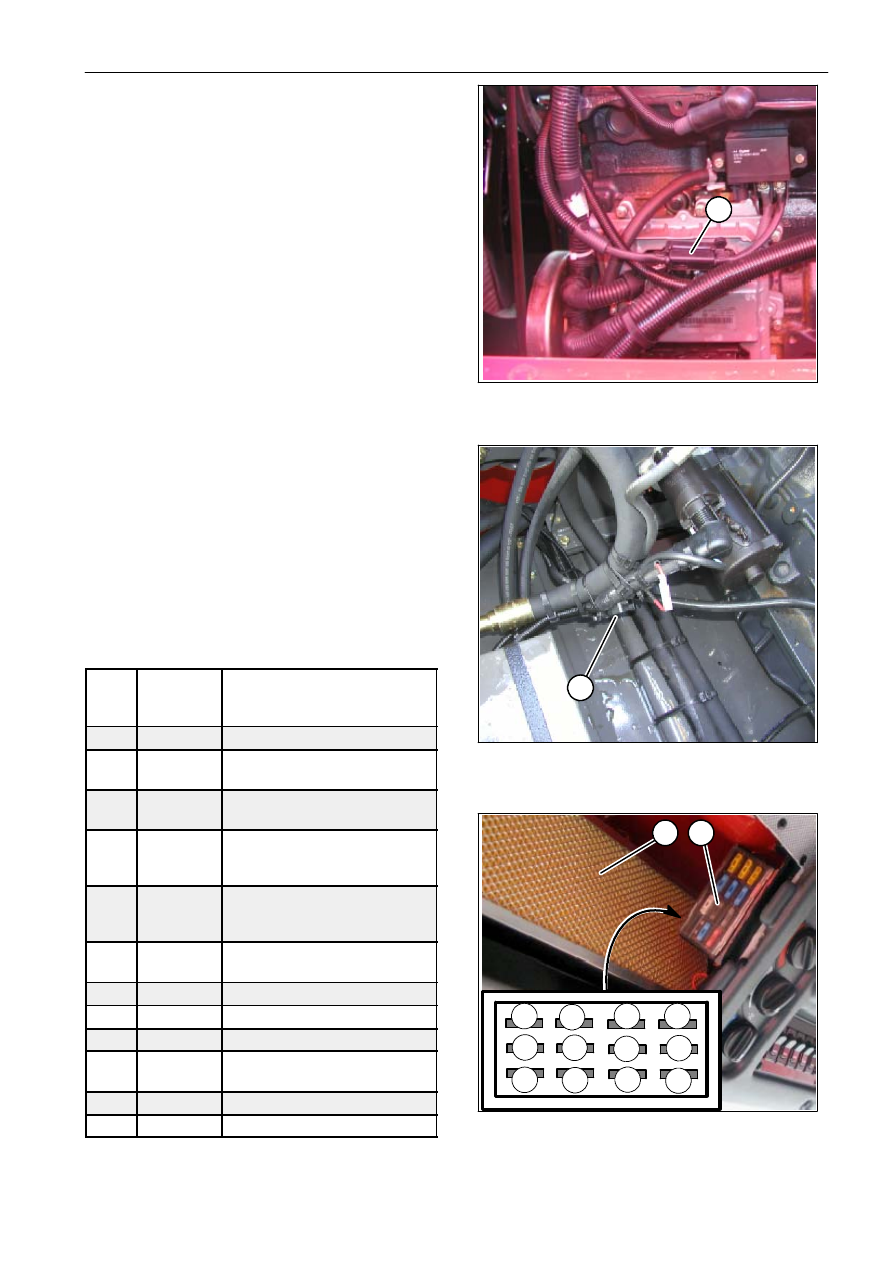

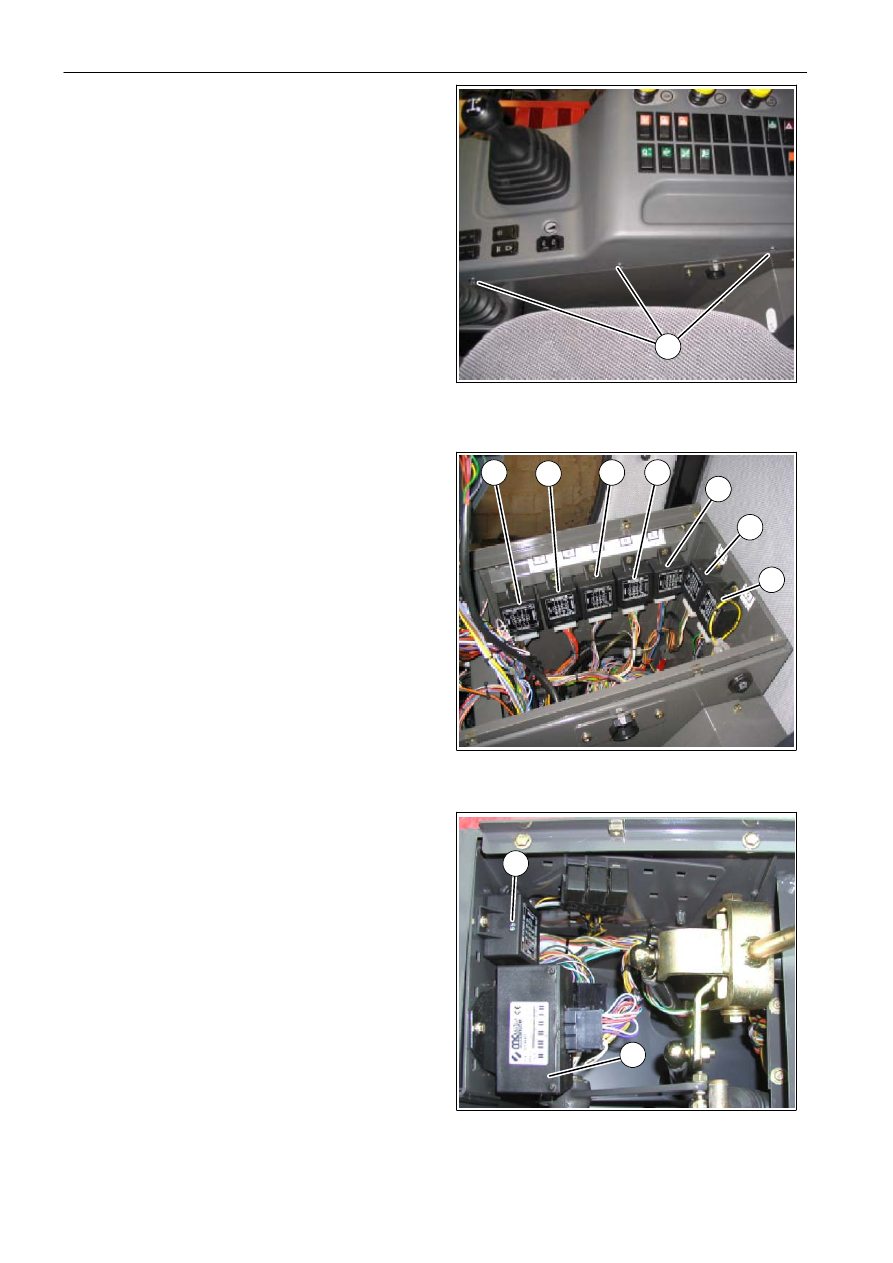

ПРЕДОХРАНИТЕЛИ КАБИНЫ - Рис. 62
Все предохранители кабины находятся в коробке
(1), расположенной справа от фильтра (2) для
воздуха.
Для доступа к коробке (1) необходимо снять
защитную решетку фильтра.
ПОЗ.
ПРЕДО-
ХРАНИ-
ТЕЛЬ
ОПИСАНИЕ/ПРИМЕНЕНИЕ
1
10 A
Стеклоочиститель.
2
7,5 A
Рад ио и разъем д ля
потолочной лампочки.
3
15 A
Наружные фонари рабочего
освещения.
4
20 A
Фонари переднего рабочего
освещения и подвижный
фонарь.
5
15 A
Предохранительное
устройство (сиденье
оператора).
6
7,5 A
Релейный переключатель
системы переменного тока.
7
15 A
Общие рабочие фонари.
8
20 A
Вращающиеся маячки.
9
-
Не используется.
10
25 A
Релейный переключатель
вентилятора.
11
15 A
Фонари внутренних работ.
12
20 A
Не используется.
