РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

3

327 208 090 - 01 - 2005

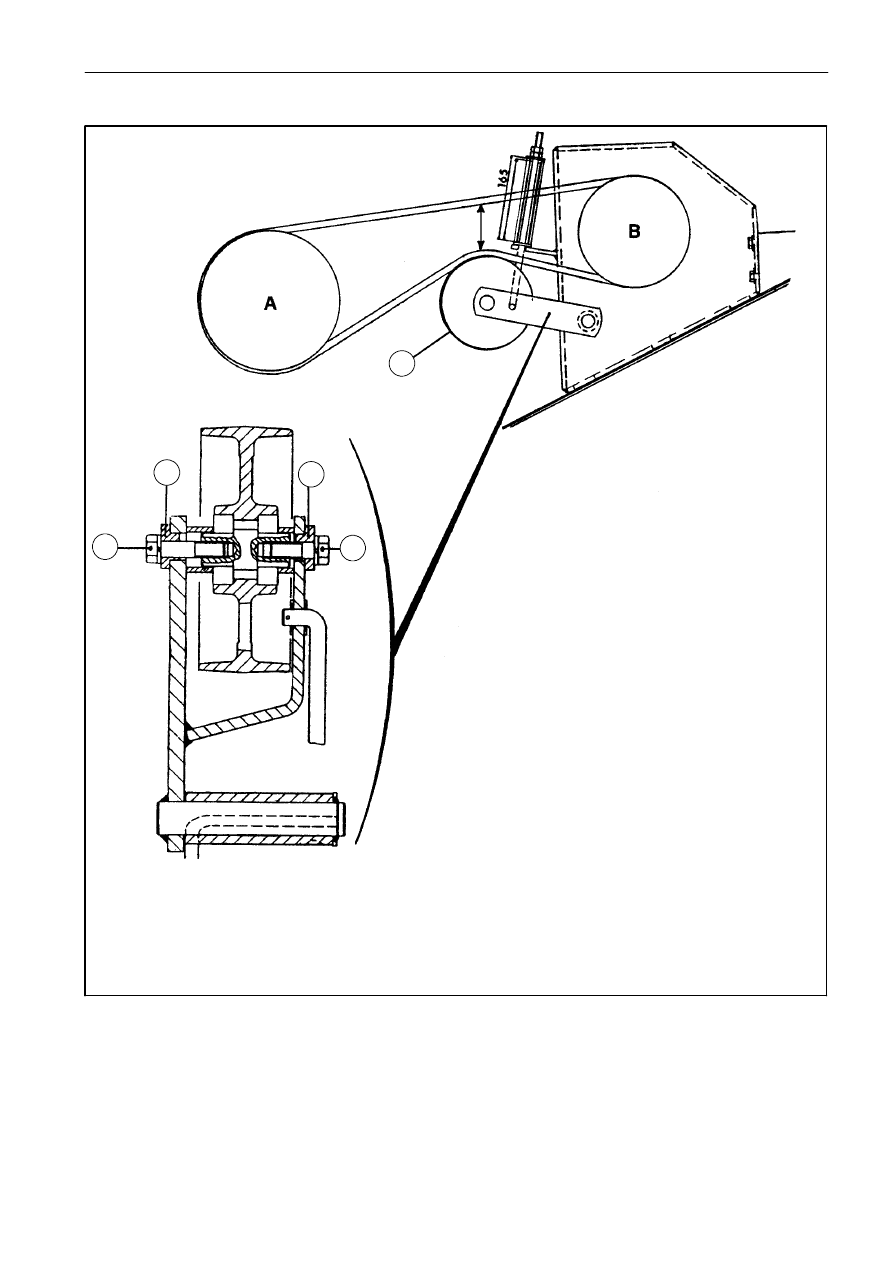

ГИДРОСТАТИЧЕСКИЙ НАСОС - ВИД В РАЗРЕЗЕ

3

4

4

3

2

3

98

A

Мотор

B

Гидростатический насос

2.

Автоматический натяжной шкив ремня

3.

Эксцентриковая втулка для центровки ремня на натяжном шкиве

4.

Крепежные винты натяжителя

Для обеспечения правильного расположения ремня на натяжителе (2) отрегулируйте эксцентриковые
втулки (3), предварительно ослабив винты (4).

ПРИМЕЧАНИЕ: регулировка выполняется при выключенном моторе, проверка центровки ремня

выполняется при включенном двигателе.

РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

4

327 208 090 -01 - 2005

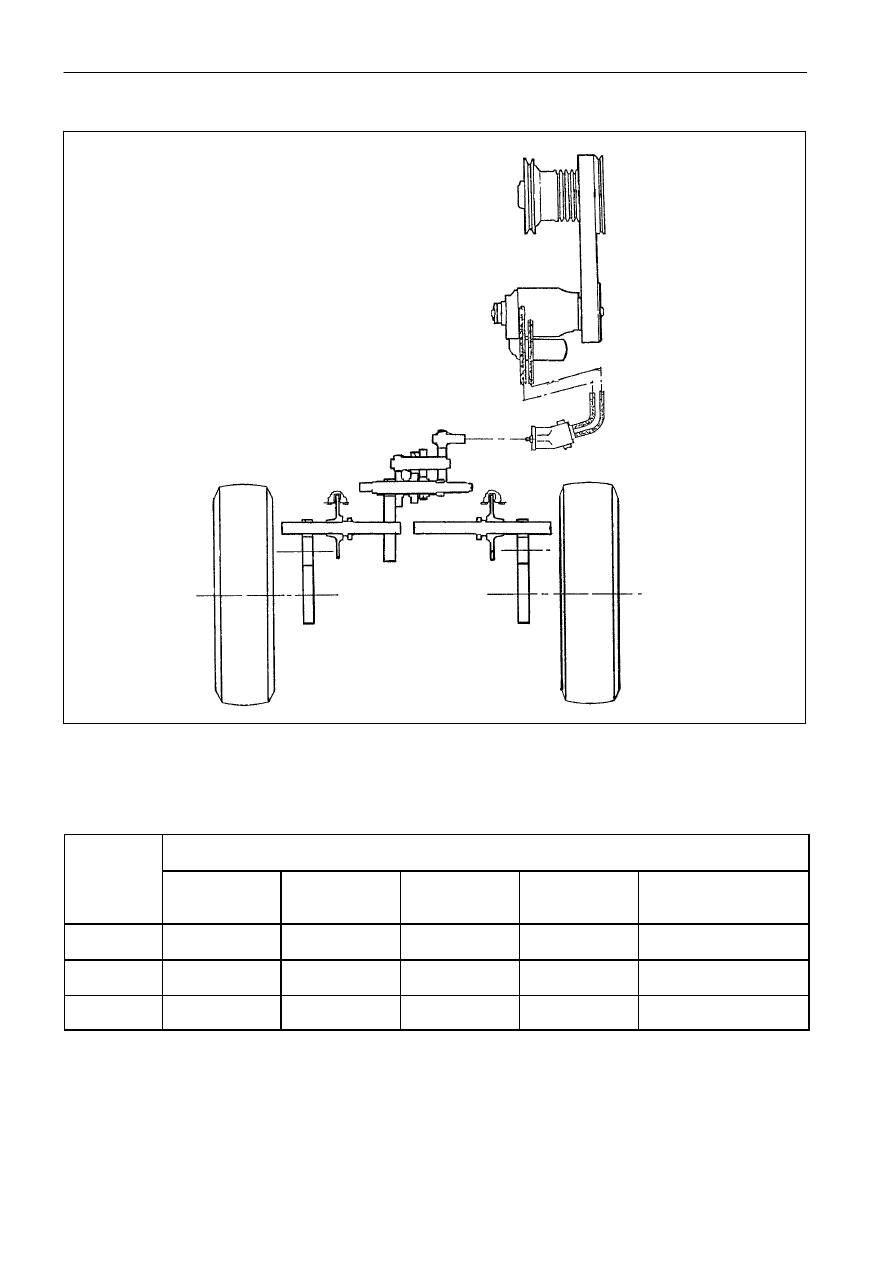

СХЕМА ТРАНСМИССИИ МОТОР - КОЛЕСА

4

ЗУБЧАТЫЕ

СКОРОСТЬ км/ч

ЗУБЧАТЫЕ

КОЛЕСА

620/75 R30

620/75 R34

650/75 R32

800/65 R32

С

ХОДОВАЯ ЧАСТЬ

1

°

0

÷ 6,5

0

÷ 7,3

0

÷ 7,0

0

÷ 7,3

0

÷ 3,0

2

°

0

÷ 13,0

0

÷ 14,0

0

÷ 13,5

0

÷ 14,0

0

÷ 5,7

3

°

0

÷ 23,0

0

÷ 25,0

0

÷ 24,5

0

÷ 25,0

0

÷ 10,0

РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

5

327 208 090 - 01 - 2005

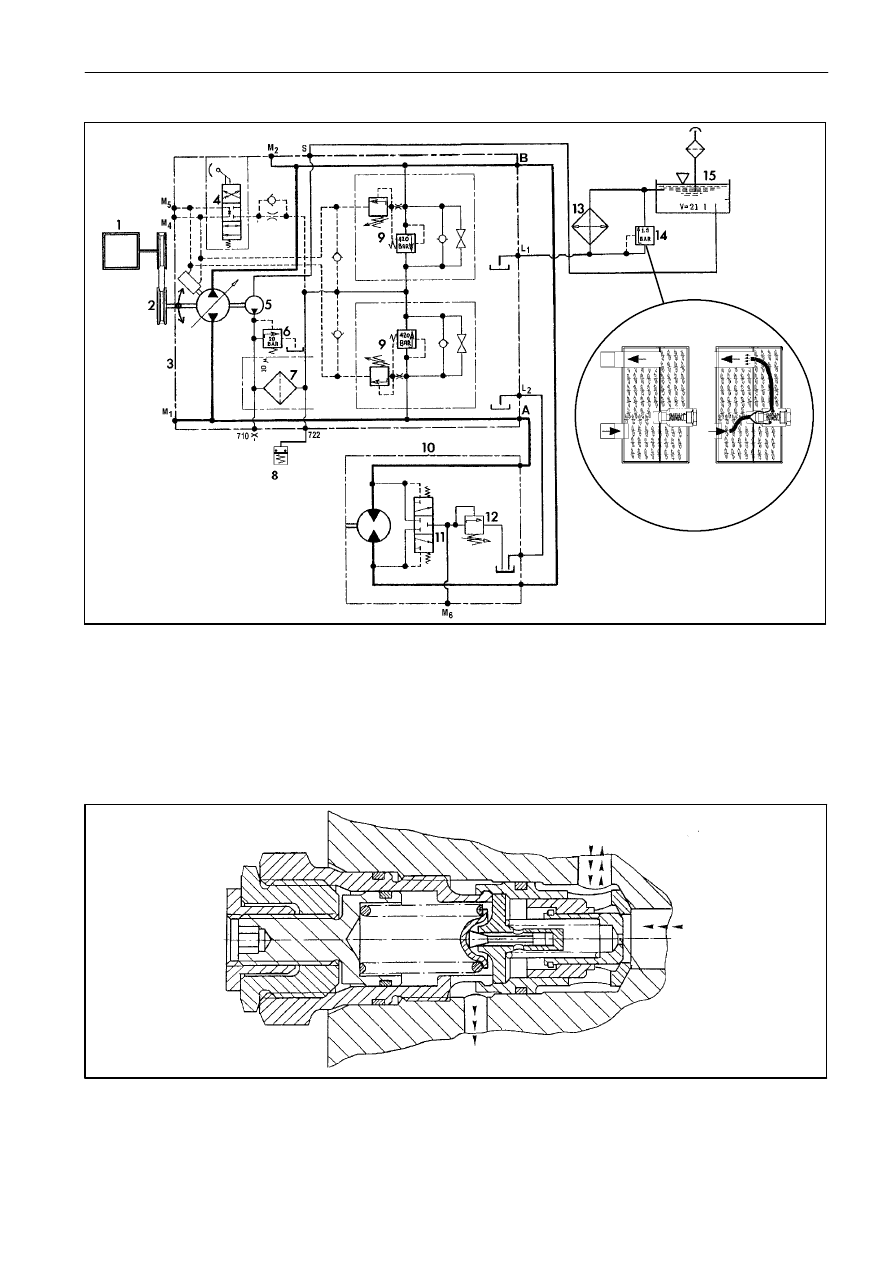

СХЕМА ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ

5

< 1,3 бар

> 1,3 бар

1.

Дизельный двигатель

2.

Шкив гидростатического насоса

3.

Насос Sauer 90 L 100

4.

Сервопривод

5.

Подающий насос

6.

Клапан ограничение давления подачи

7.

Фильтр, 10 мкм (под давлением)

8.

Реле

давления

управления

давлением

контура подачи

9.

Клапаны ограничения макс. давления

10. Двигатель Sauer, 90 M 100
11.

Переключающий клапан

12. Сливной клапан
13. Теплообменник
14. Перепускной клапан.
15. Резервуар для масла

КЛАПАН ОГРАНИЧЕНИЯ ДАВЛЕНИЯ - ВИД В РАЗРЕЗЕ

6

РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

6

327 208 090 -01 - 2005

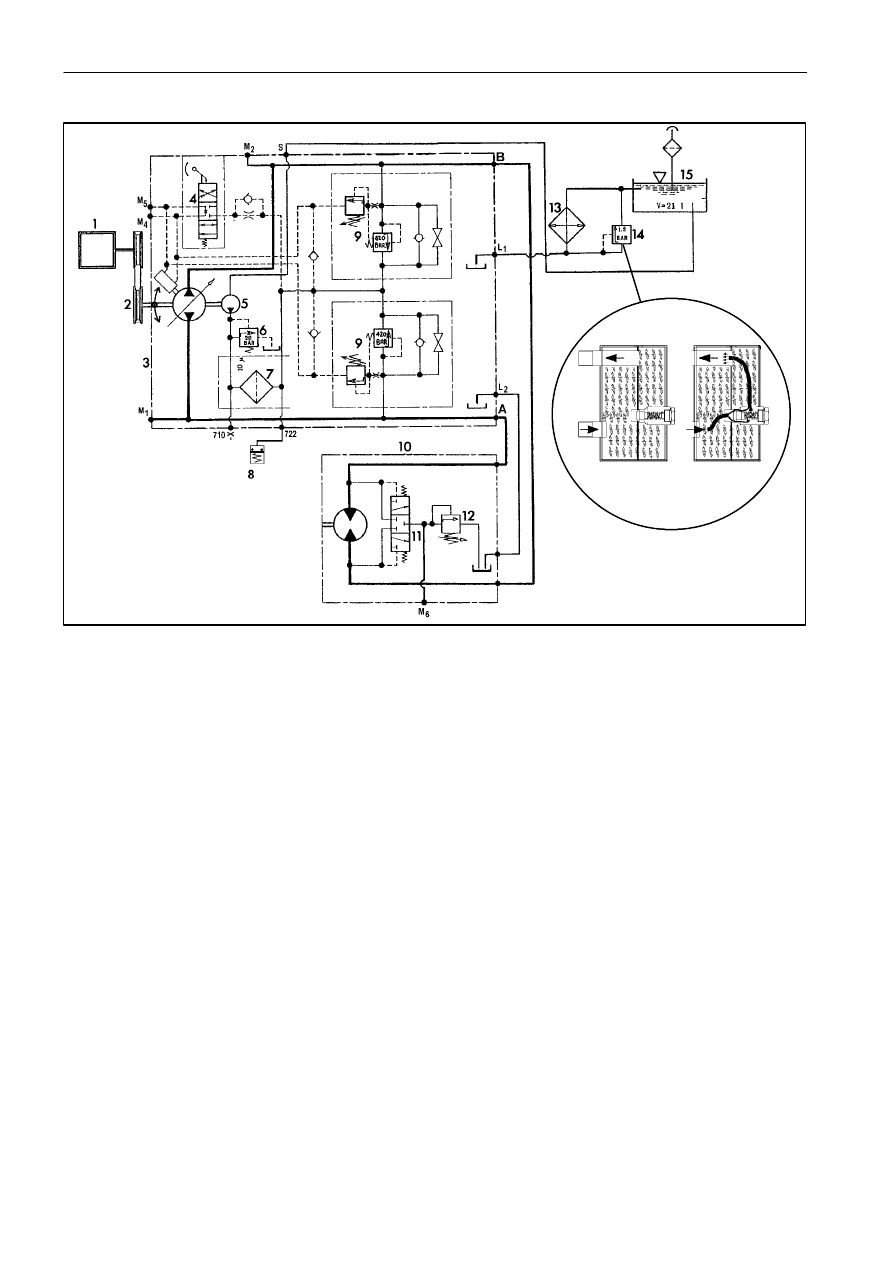

ОПИСАНИЕ РАБОТЫ

7

< 1,3 бар

> 1,3 бар

1.

Дизельный двигатель

2.

Шкив гидростатического насоса

3.

Насос Sauer 90 L 100

4.

Сервопривод

5.

Подающий насос

6.

Клапан ограничение давления подачи

7.

Фильтр, 10 мкм (под давлением)

8.

Реле

давления

управления

давлением

контура подачи

9.

Клапаны ограничения макс. давления

10. Двигатель Sauer, 90 M 100
11.

Переключающий клапан

12. Сливной клапан
13. Теплообменник
14. Перепускной клапан.
15. Резервуар для масла

НЕЙТРАЛЬНОЕ ПОЛОЖЕНИЕ

Поворотная пластина насоса перпендикулярна
оси вращения. Осевое перемещение поршней и
подача

масла

в

линии

высокого

давления

отсутствуют.

Питающий

насос

вращается

и

подает масло на обратные клапаны (открыты) и на
предохранительный клапан питающего насоса.
Если

давление

превышает

20

бар,

предохранительный клапан (6) открывается и
масло через клапанпоступает в корпус насоса, а
затем в резервуар.

ВРАЩЕНИЕ ВПРАВО

Оператор

перемещает

рычаг

управления

клапаном

(4),

управляя

исполнительными

цилиндрами. Поворотная пластина отклоняется
на определенный угол. Насос подает масло под
давлением в гидростатический мотор. Обратный
клапан на стороне высокого давления закрыт,

гидростатический

мотор

вращается,

обеспе-

чивается подача управляющего давления. Через
сливной клапан питающего давления (20 бар)
масло поступает в картер двигателя со стороны
низкого давления. Данное масло используется в
качестве

охлаждающей

жидкости

для

гидростатического

мотора

и

добавляется

в

смазочное масло. Через сливную трубку масло
поступает в корпус насоса и через теплообменник
поступает обратно в резервуар.

ВРАЩЕНИЕ ВЛЕВО

При установке рычага в заднее положение
сервоцилиндры начинают работать в обратном
направлении, а поворотная пластина устана-
вливается в обратное положение. Насос подает
масло под давлением на другую сторону мотора.
Выходной вал начинает вращаться в обратном
направлении.
