Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 33

РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

15

327 208 090 - 01 - 2005

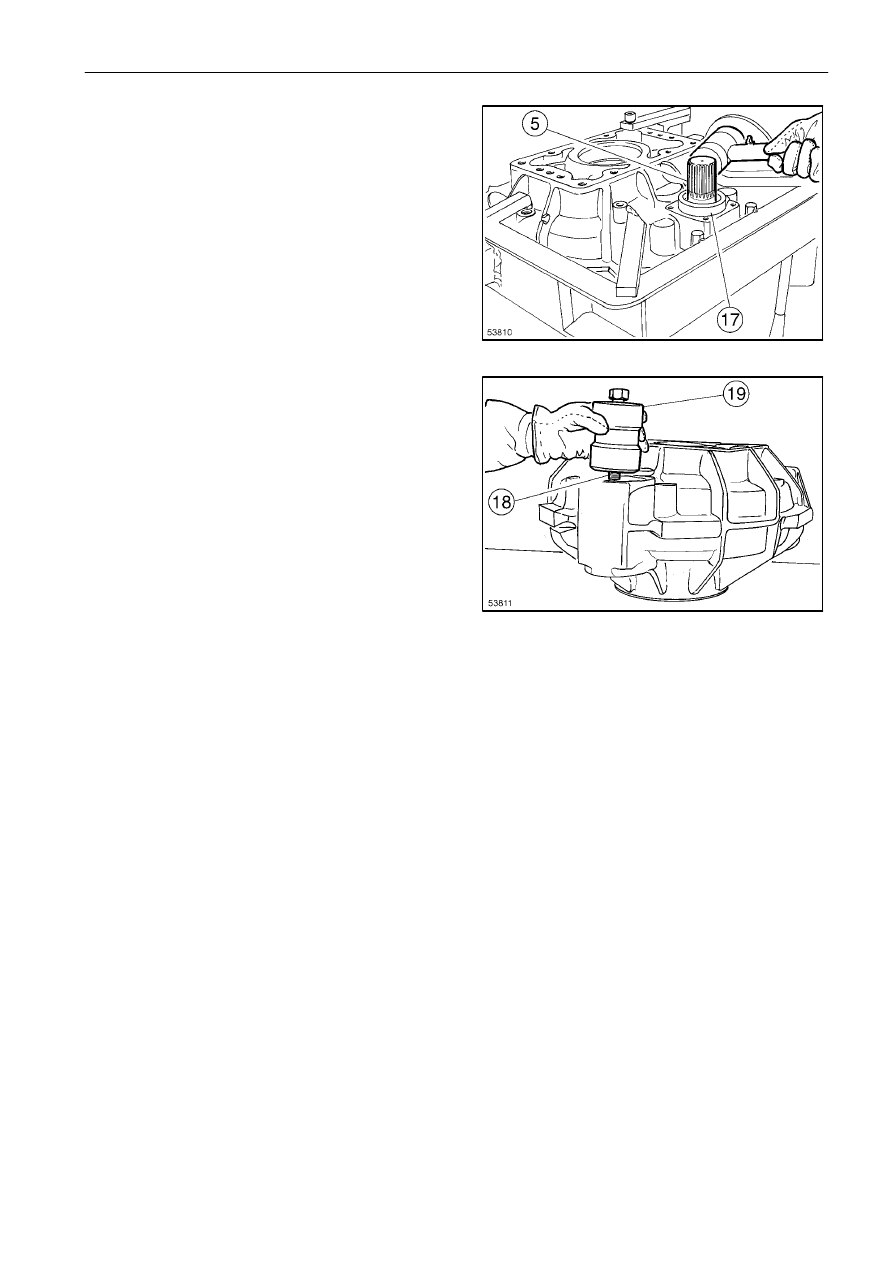

Пластиковым молотком ударяйте по боковой
части шестерни (5), чтобы извлечь круглую гайку
из подшипника (17), затем снимите шестерню.

Извлеките

втулку

подшипника

с

помощью

специального инструмента (18) поз. 291206 и
съемника (19) поз. 293450.

34

35

РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

16

327 208 090 - 01 - 2005

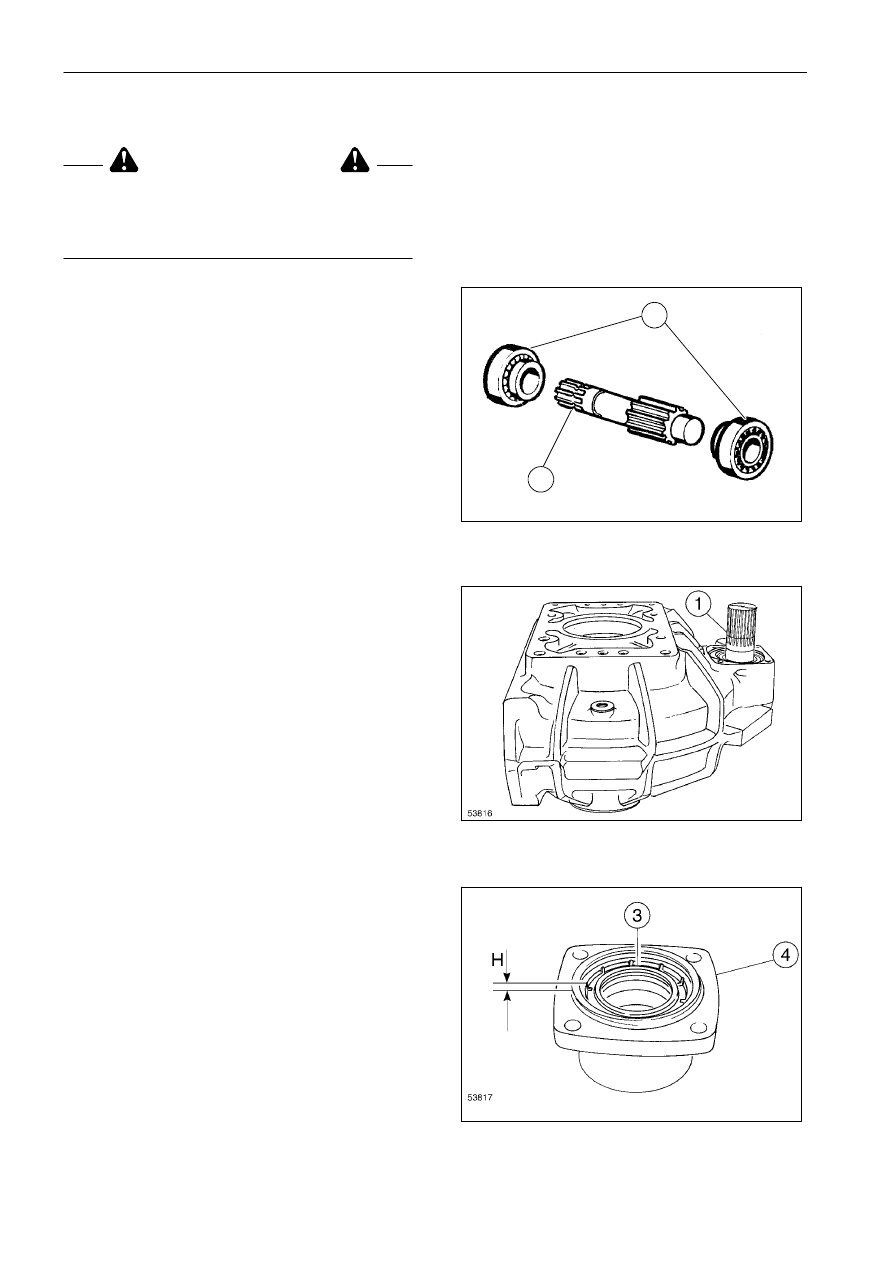

Сборка на монтажном столе

ПРЕДОСТЕРЕЖЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью.
Не помещайте руки и пальцы между деталями.
Всегда

используйте

подходящие

средства

защиты: очки, перчатки и обувь.

Выполните

предварительную

установку

подшипников (2) на вал-шестерню (1).

Установите

втулку

подшипника

шестерни

в

корпус,

установите

шестерню

(1),

затем

установите наружную круглую гайку.

Нанесите тонкий слой герметика Loctite 290 на
поверхность канавки под уплотнитель (3), затем
установите его

на

фланец

(4)

с

помощью

подходящей выколотки.
На внутреннюю поверхность нанесите тефлоновую
смазку Gasket Seal 730.
Используйте

циферблатный

индикатор

для

измерения высоты (H) фланца (4).

36

37

38

1

54242

2

РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

17

327 208 090 - 01 - 2005

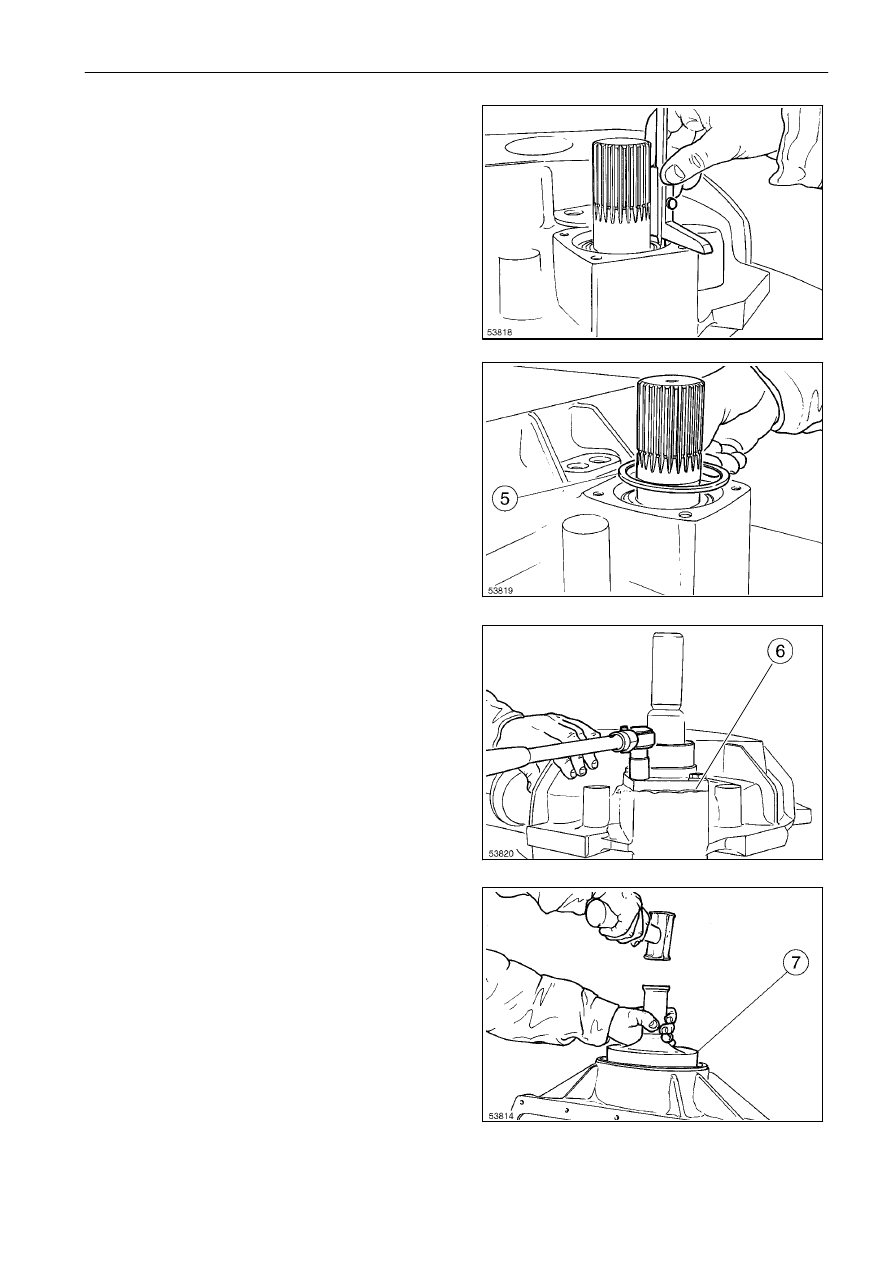

С помощью глубиномера измерьте расстояние
между

кольцом

подшипника

и

наружной

поверхностью.

Рассчитайте толщину регулировочных прокладок,
для

этого

определите

разницу

измеренных

величин на фланце (4); необходимо помнить, что
осевой люфт между упорными подшипниками
долженсоставлять от 0 до 0,05 мм.

ПРИМЕЧАНИЕ: при

определении

толщины

регулировочных

прокладок

необходимо

учесть

толщину

уплотнителя (0,2 мм).

Установите

регулировочные

прокладки

(5),

количество

которых

определяется

по

результатам измерений, при этом проверьте
чистоту и плоскостность прокладок.

Нанесите тонкий слой герметика Loctite Super
Rapido

510

на

поверхности

соединяемых

фланцев (6).
Присоедините фланец (6), следя за правильным
положением уплотнителя.
Затяните винты крепления фланца с приложением
момента 50 Нм.

Установите круглую гайку подшипника (7) в
корпус конечного привода с помощью подходящей
выколотки.

39

40

41

42

РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

18

327 208 090 - 01 - 2005

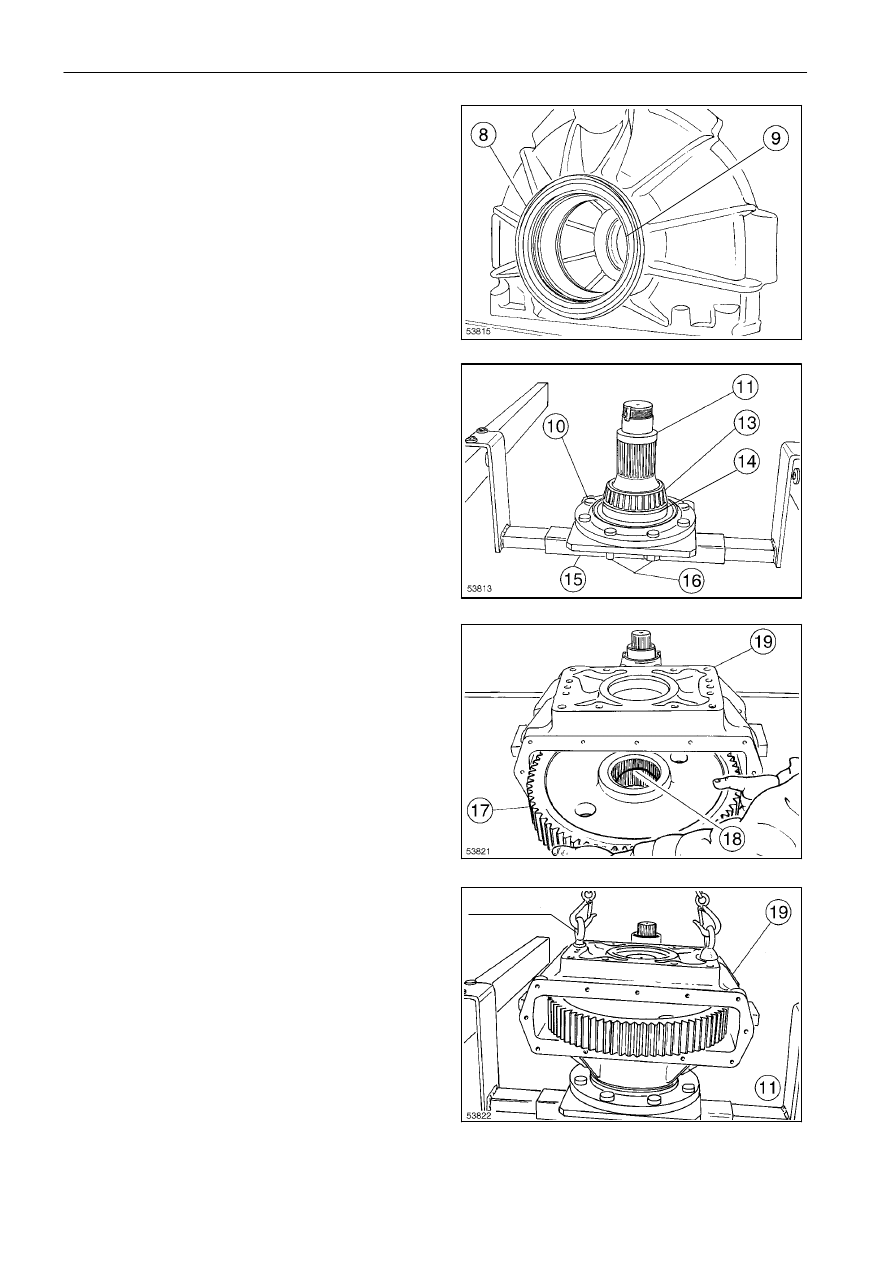

Нанесите тонкий слой герметика Loctite 290 на
наружную поверхность корпуса уплотнителя (8),
затем установите его с помощью подходящего
инструмента.
Нанесите

на

наружную

поверхность

пылезащитного

уплотнителя

(9)

небольшое

количество смазки Silmate, затем установите
кольцо в корпус.
Покройте внутренний диаметр консистентной
смазкой Gasket Seal 730.

Установите шпильки (10) на колесную ось (11) с
помощью гидравлического пресса.
Подогрейте кольцо (14) до температуры не более
90

°C, затем установите его на поверхность рядом

с

колесной

осью,

предварительно

нанеся

герметик Loctite 641 или 290.
Смажьте корпус подшипника колесной оси, затем
установите

подшипник

(13),

предварительно

разогрев внутреннее кольцо подшипника до
температуры не более 90

°.

Установите колесную ось на стенд поз. 290090 с
помощью опоры (15) поз. 296082 и гаек (16).

Установите стопорное кольцо (18) зубчатого
колеса (17), затем вставьте его в канавку
корпуса (19).

Установите специальные приспособления поз.
51011 (размеры указаны на стр. 4) по диагонали,
чтобы поднять корпус; следите, чтобы корпус
располагался

горизонтально,

для

подъема

используйте

подъемное

устройство

с

грузоподъемностью не менее 500 кг.
Установите корпус конечного привода (19) на
колесной оси (11), следя за тем, чтобы не
повредить пылезащитный уплотнитель (9) или
уплотнитель (8).

43

44

45

46

поз. 51011
