РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

7

327 208 090 - 01 - 2005

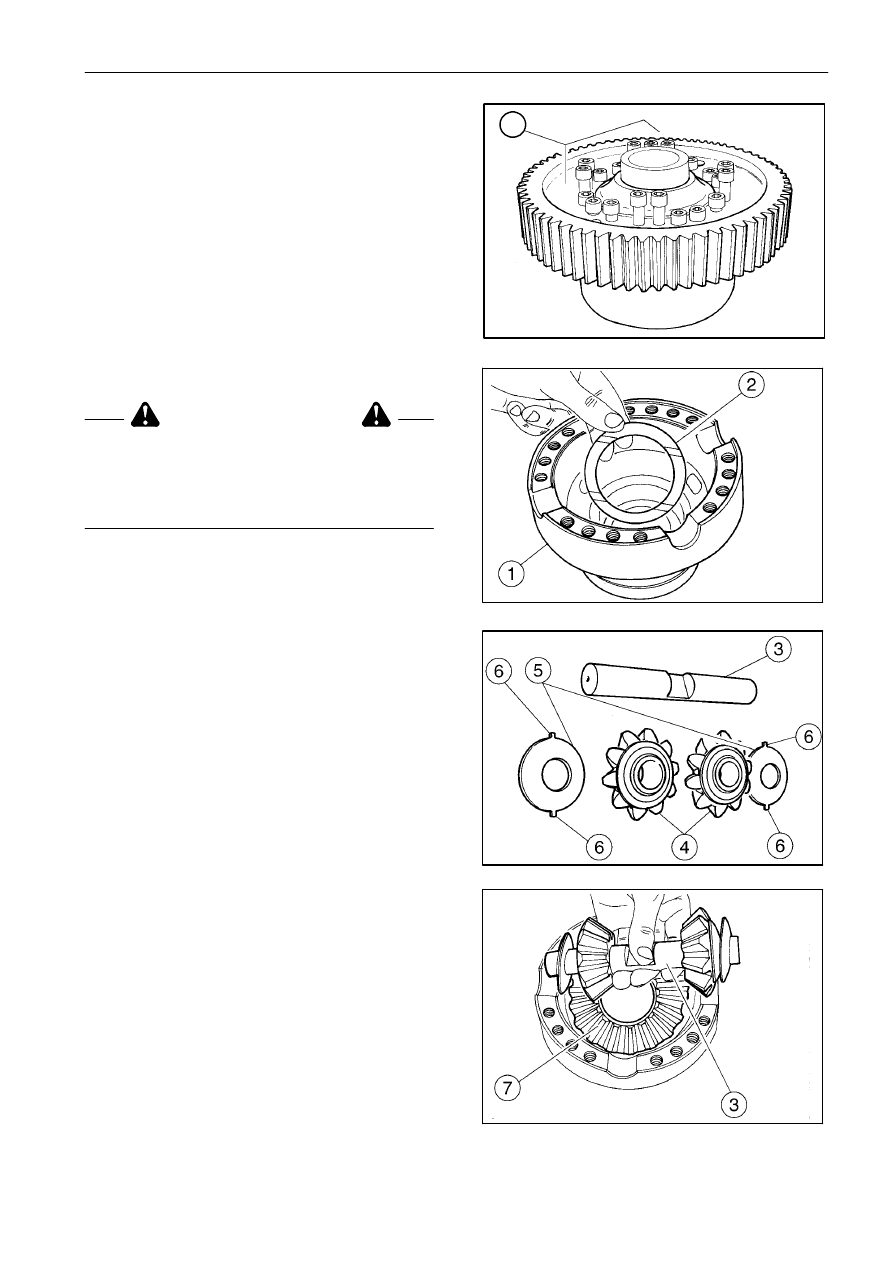

Операция 2530040
Дифференциал, отсоединен -
Демонтаж/Сборка

Выверните болты (55) и извлеките все внутренние
детали.

Сборка на монтажном столе

ПРЕДОСТЕРЕЖЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью. Избегайте попадания рук и
пальцев между деталями. Всегда используйте
подходящие средства защиты: очки, перчатки и
обувь.

Выполняется следующим образом:

Аккуратно очистите и обезжирьте поверхности
полукорпусов дифференциала.
Проверьте степень износа различных деталей,
в частности, упорной шайбы.
Установите кольцо (2) в полукорпус (1).

Смажьте

ось

(3)

сателлитов,

установите

сателлиты (4) и упорные шайбы (5).

Установите

коронную

шестерню

(7)

и

ось

с сателлитами (3) в полукорпус дифференциала.
Убедитесь, что выступы (6) упорных шайб (5)
расположены на внутренней стороне полукор-
пуса (1).

7

8

9

10

55

РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

8

327 208 090 - 01 - 2005

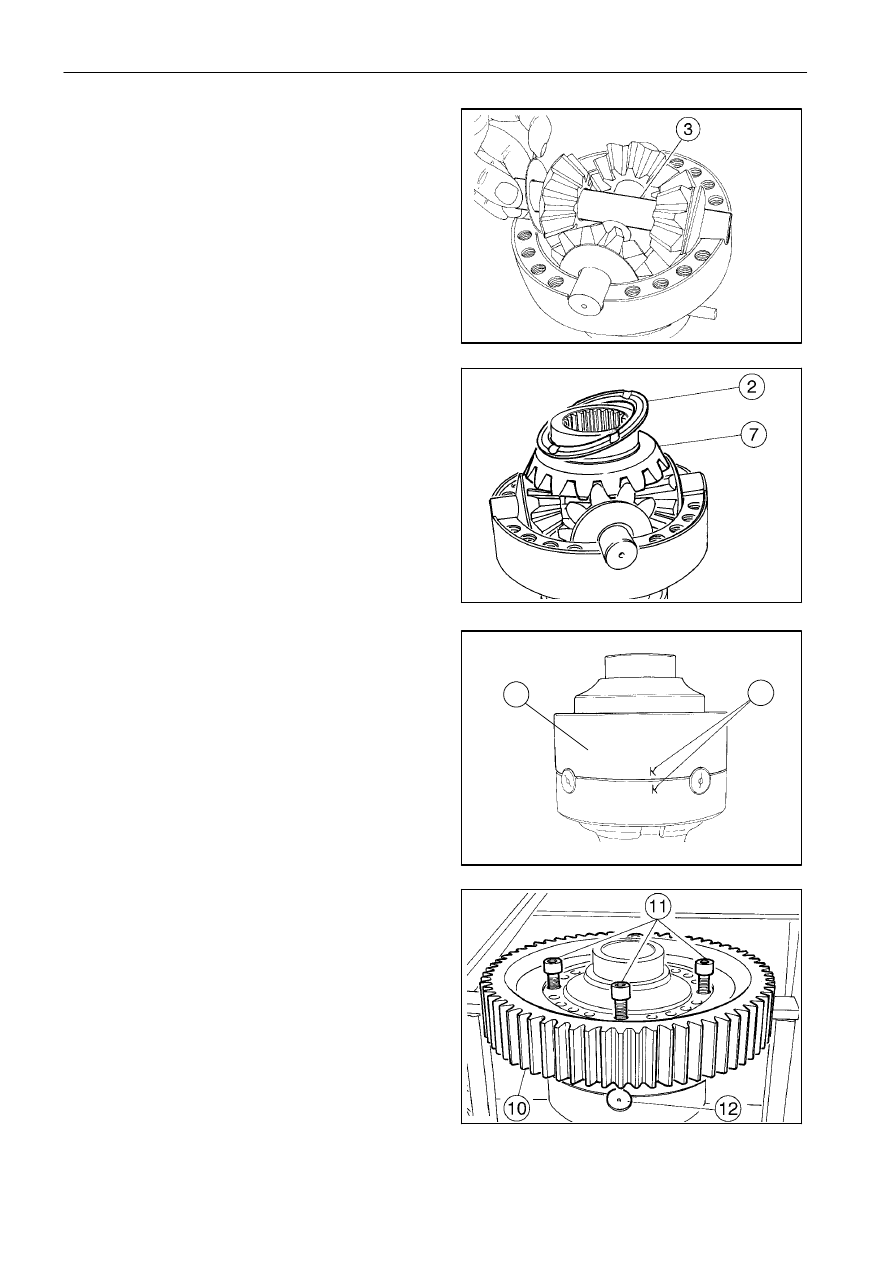

Установите

вторую

ось

сателлитов

(3)

перпендикулярно первой, следуя приведенным
выше инструкциям.

Поместите вторую коронную шестерню (7) на
ранее установленные сателлиты и установите
кольцо (2).

Соедините половины корпуса (8) таким образом,
чтобы метки (9) совместились.

Установите зубчатое колесо (10), расположив его
прямой стороной к дифференциалу.
Нанесите слой герметика Loctite 242 на 4 болта (11)
M12 x 60 R100.
Установите их, не фиксируя, в отверстия колеса,
соответствующие расположению отверстий в
дифференциале (3).

11

12

13

14

9

8

РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

9

327 208 090 - 01 - 2005

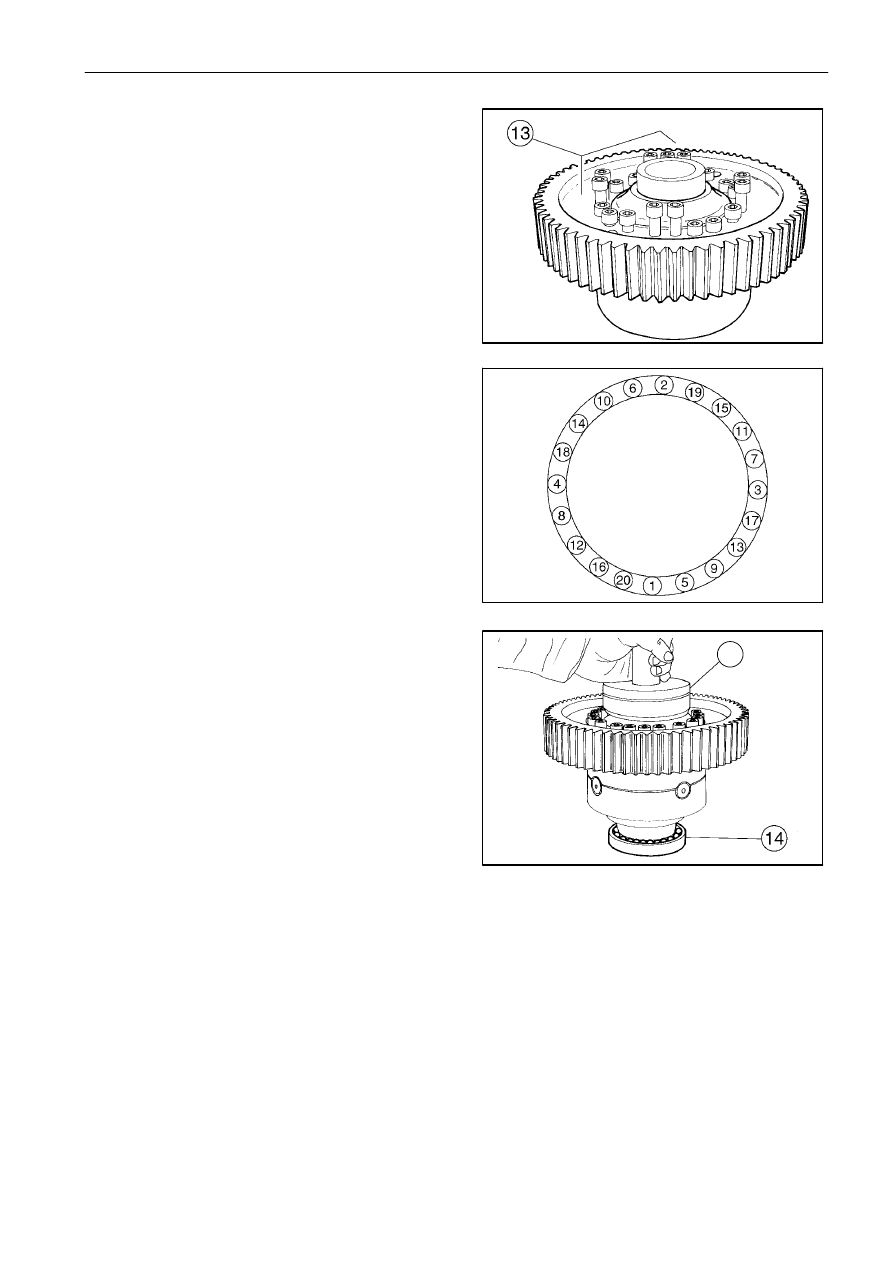

Установите болты M12 x 110 R100 (13) (без
использования герметика Loctite).

Затяните все болты моментом 120 Нм в порядке,
указанном на рисунке.

Установите два подшипника (14 и 15) с помощью
подходящей оправки.

15

16

17

15

РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

10

327 208 090 - 01 - 2005

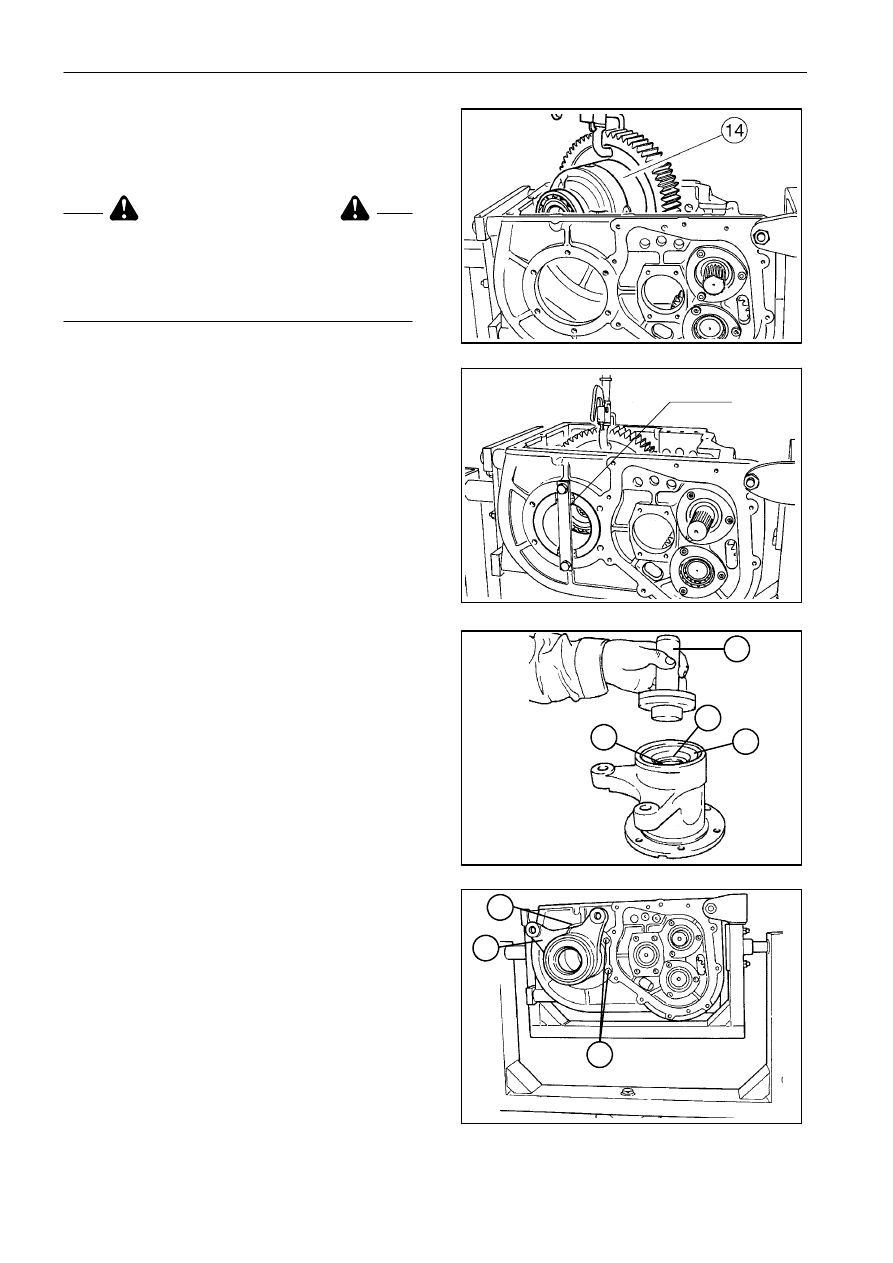

Операция 2530034
Дифференциал

Установка

ПРЕДОСТЕРЕЖЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью. Избегайте попадания рук и
пальцев между деталями. Всегда используйте
подходящие средства защиты: очки, перчатки и
обувь.

В первую очередь, установите дифференциал.

Выполняется следующим образом:

установите

дифференциал

(14)

в

корпус

трансмиссии.

С помощью специального инструмента поз. 51009
(размеры см. на стр. 5) обеспечьте удержание
дифференциала в корпусе трансмиссии.

Операция 2530020
Правая и левая опоры
дифференциала

Сборка

С помощью подходящей оправки (46) установите
подшипник

(44),

стопорное

кольцо

(45)

и

уплотнитель (47) на боковые опоры диффе-
ренциала.

Операция 2530011 - 2530016
Правая и левая опоры
дифференциала

Установка

Нанесите на поверхность (48) тонкий слой
герметика Loctite 510.
Установите опору в сборе (49) и затяните
болты (50) с приложением момента 120 Нм.

18

19

20

21

51009

46

44

45

47

48

49

50
