РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

3

327 208 090 - 01 - 2005

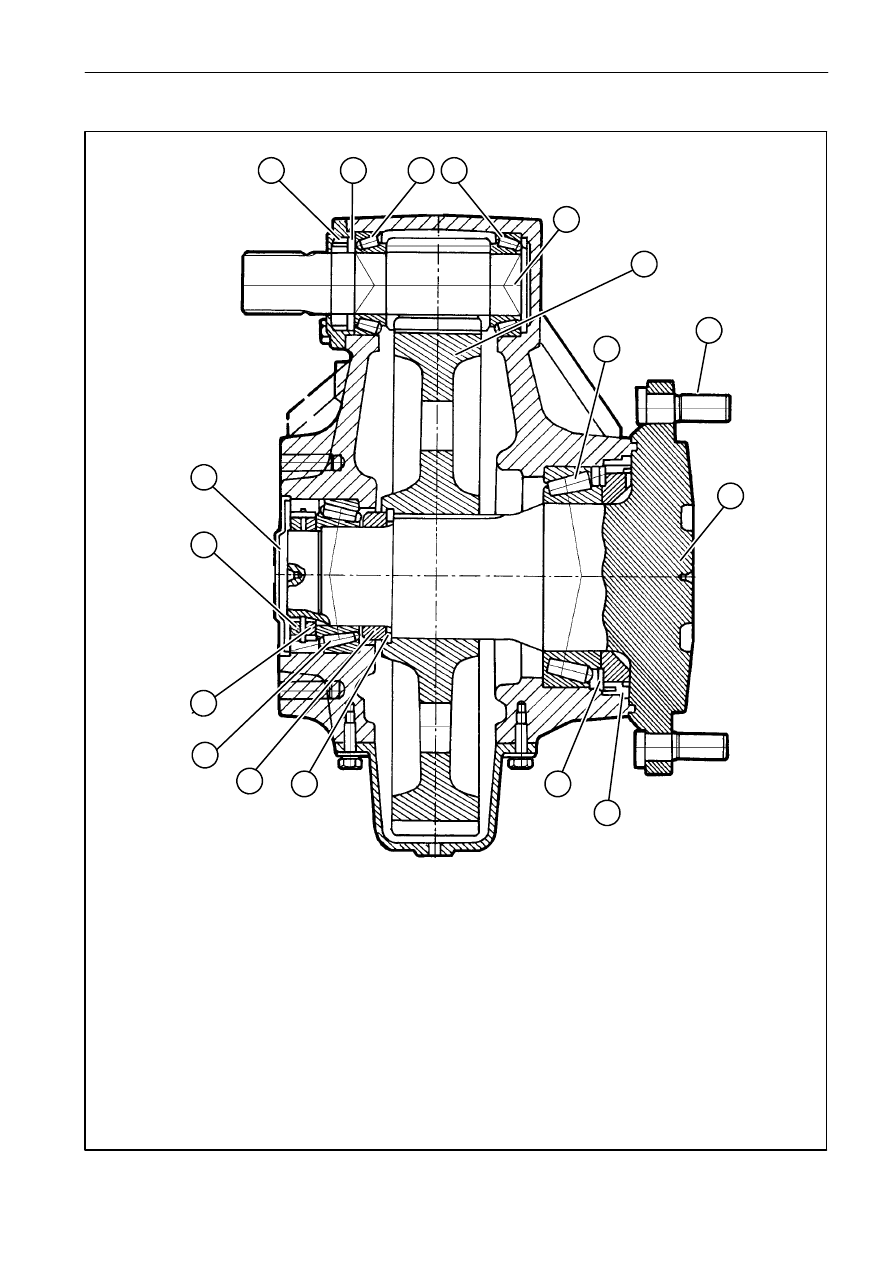

ОДНОСТУПЕНЧАТЫЙ КОНЕЧНЫЙ ПРИВОД, ВИД В РАЗРЕЗЕ

15

14

12 13

11

3

4

2

1

10

8

9

7

6

5

16

17

1.

Колесная полуось

2.

Шпилька

3.

Зубчатое колесо

4.

Подшипник

5.

Стопорное кольцо

6.

Распорное кольцо

7.

Подшипник

8.

Круглая гайка

9.

Круглая гайка

10. Крышка

11. Ведущая шестерня

12. Подшипник

13. Подшипник

14. Регулировочная прокладка

15. Прокладка

16. Прокладка

17. Пылезащитный уплотнитель

1

2

3

РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

4

327 208 090 - 01 - 2005

ИНСТРУМЕНТЫ

ПРЕДОСТЕРЕЖЕНИЕ

Для

обеспечения

безопасности

работы,

получения оптимальных результатов и экономии
сил

и

времени

наряду

с

инструментами,

изготовленными

Вашими

специалистами

по

чертежам, приложенным к данному руководству,
используйте указанные ниже инструменты.

В данном разделе приведен перечень
инструментов, необходимых для
выполнения различных работ.

296145

Подъемный крюк конечного привода

290090

Вращающийся стенд

296082

Скобы стенда

296124

Фиксатор шестерни

293450

Ударный съемник

291206

Съемник

292046

Подъемный трос

290740/1 Подъемная цепь
296126

Ключ для круглых гаек

296122

Установочный штифт

293860

Скобы стенда

296127

Скобы стенда

296123

Подъемная скоба

296125

Ключ для круглой гайки

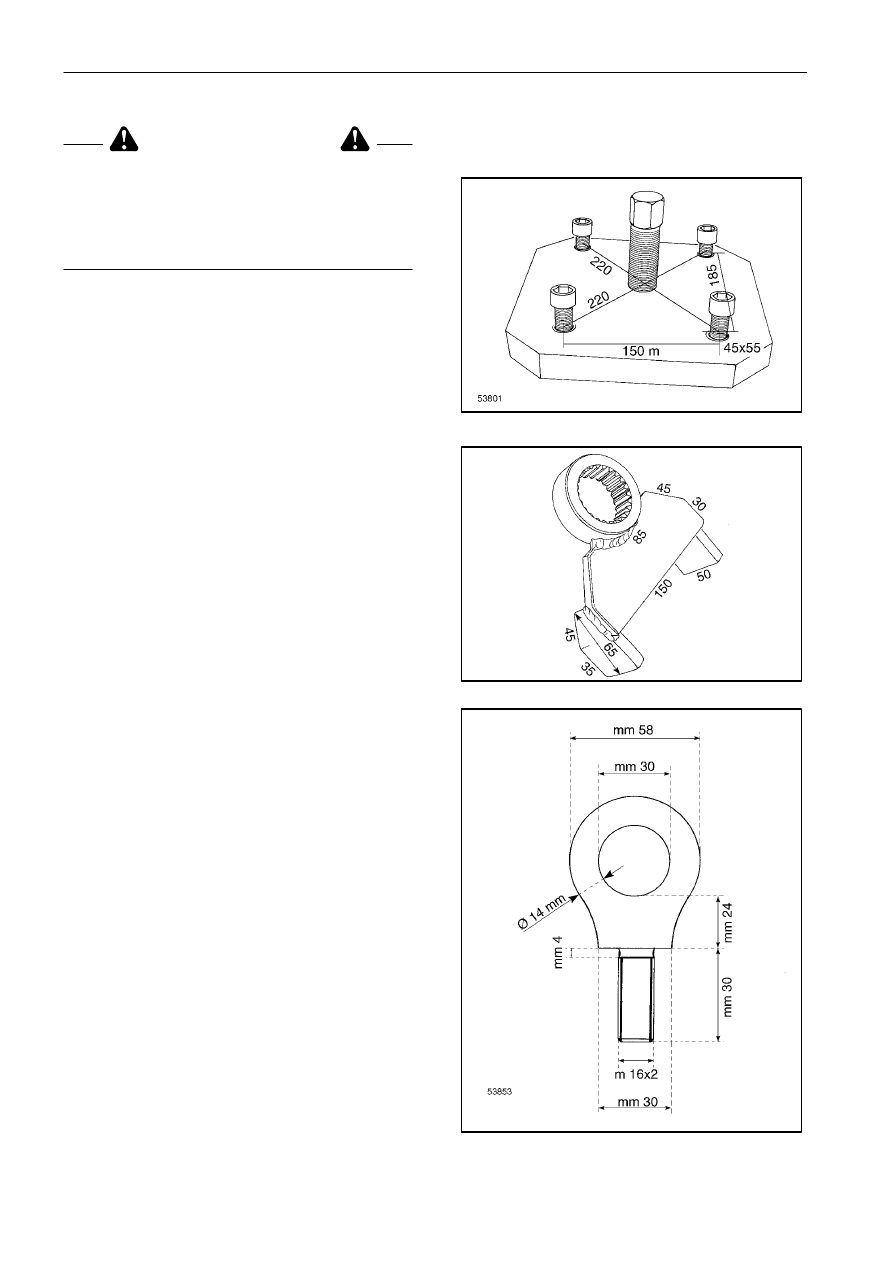

Инструмент

(рис.

71)

предназначен

для

демонтажа колесной оси (на инструменте указан
номер 51012).
Материал: Fe42, толщина 20 мм.

Инструмент

(рис.

72)

предназначен

для

предотвращения вращения корпуса конечного
привода в процессе завинчивания круглой гайки
(на инструменте указан ¹ 51013).
Материал: Fe42.

Инструмент (рис. 73) предназначен для подъема
корпуса конечного привода (на инструменте
указан ¹ 51011).
Материал: 18 Ni Cr ¹ 5 UNI 7846
Грузоподъемность 60 кг.

РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

5

327 208 090 - 01 - 2005

ПРИМЕЧАНИЕ: Для

обеспечения

безо-

пасности работы, получения
оптимальных результатов и
экономии сил и времени
наряду

с

инструментами,

изготовленными

Вашими

специалистами по чертежам,
приложенным

к

данному

руководству,

используйте

указанные

ниже

инстру-

менты.

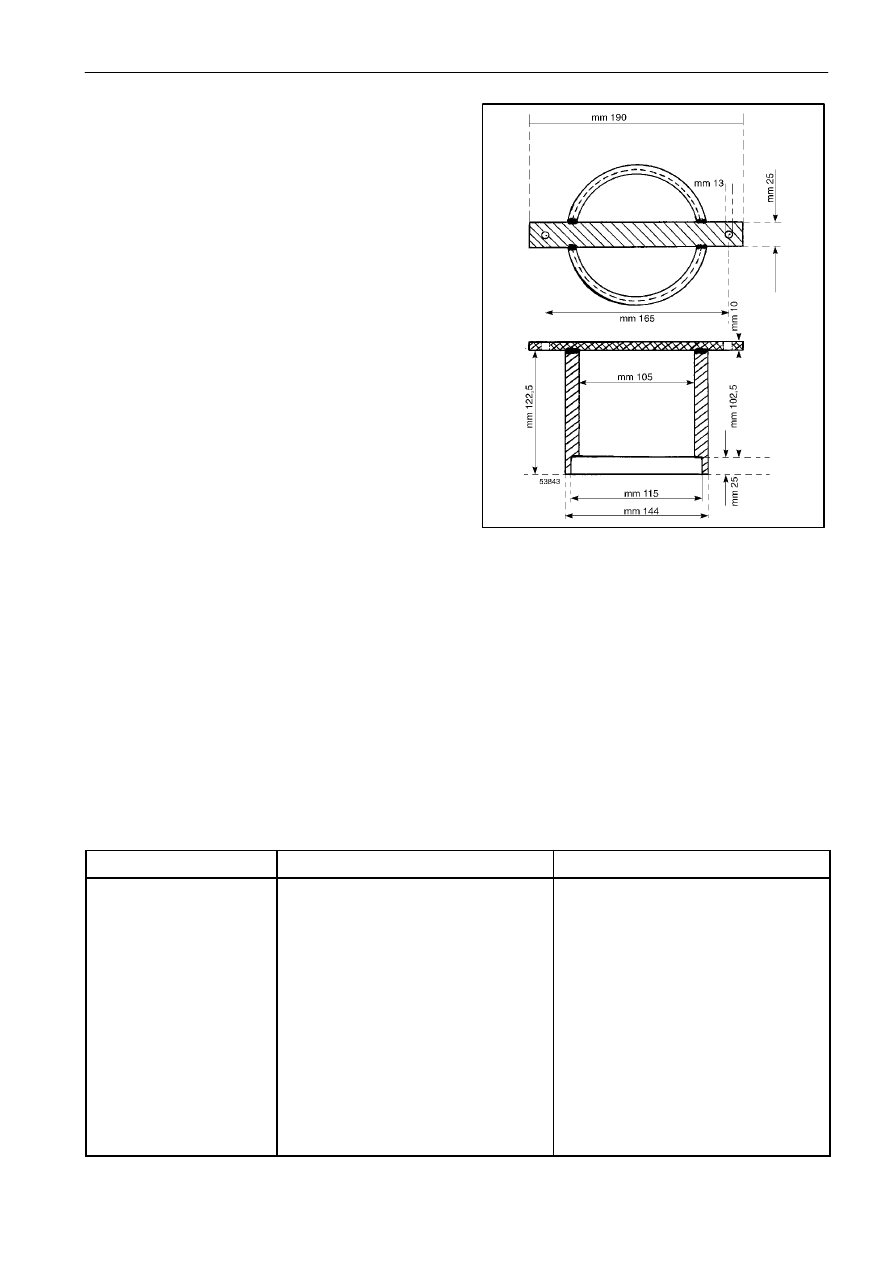

Инструмент предназначен для удержания
дифференциала

в

сборе

(номер

на

инструменте 51009).
Материал: FE 00.

ОПИСАНИЕ РАБОТЫ

ОДНОСТУПЕНЧАТЫЕ КОНЕЧНЫЕ ПРИВОДЫ

Одноступенчатые конечные приводы устанавливаются на передней оси и приводятся в действие
трансмиссией через вал колес.
Вал колес соединяется с ведущей шестерней конечного привода посредством втулки.
Шестерня передает движение зубчатому колесу, с помощью шлицев установленному на колесной оси.
Для предотвращения попадания воды, грязи и др. в корпус конечного привода используются специальные
уплотнения, которые устанавливаются между подвижными частыми, колесной осью и корпусом.

ОПРЕДЕЛЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

НЕИСПРАВНОСТИ

ВОЗМОЖНЫЕ ПРИЧИНЫ

СПОСОБЫ УСТРАНЕНИЯ

Утечка масла

1.

Повреждены уплотнения.

2.

Засоренсапун.

3.

Слишком много масла.

Заменить уплотнения.

Прочистить сапун.

Откорректировать уровень масла.

Шум

1.

Повреждены зубья шестерни.

2.

Повреждены зубья зубчатого
колеса.

3.

Подшипники установлены
с большим люфтом.

4.

Ослаблены круглые гайки
крепления подшипников.

Замените шестерню.

Замените зубчатое колесо.

Замените подшипники или
отрегулируйте зазор.

Затяните круглые гайки с
приложением соответствующего
момента.

РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

6

327 208 090 - 01 - 2005

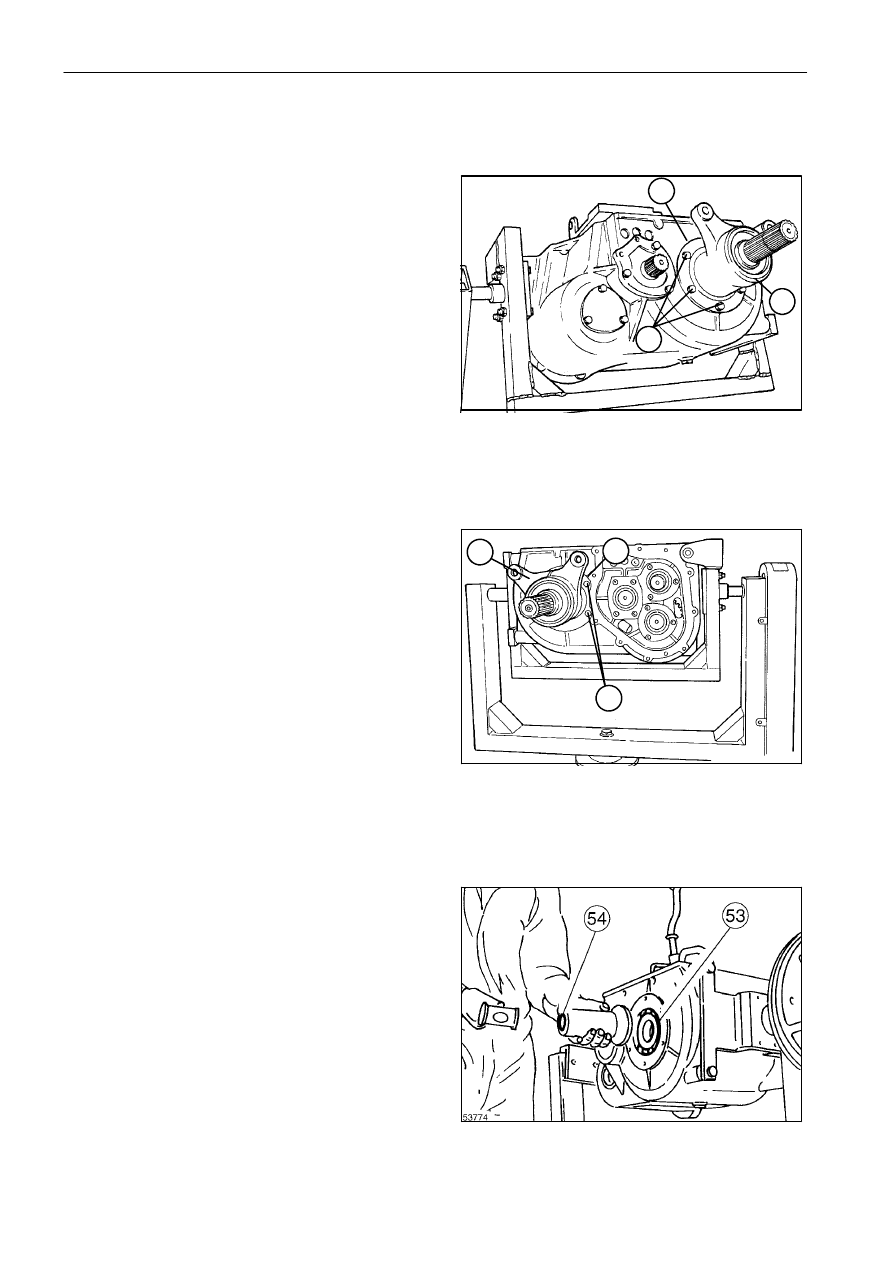

Подраздел 25 300 - ДИФФЕРЕНЦИАЛ

Операция 2530016
Правая и левая опоры
дифференциала

Снятие

Для

поддержки

дифференциала

прочно

закрепите его.
Выверните болты (46) и извлеките опору (47),
поднимая

ее

рычагом,

установленным

в

пространство под опорой (48).

Выверните болты (49) и извлеките опору (50),
поднимая

ее

рычагом,

установленным

в

пространство под опорой (51).

Операция 2530016
Правая и левая опоры
дифференциала

Снятие

Извлеките все внутренние детали опор.

Операция 2530034
Дифференциал

Снятие

Снимите дифференциал, для этого снимите
подшипник

(53)

и

используйте

выколотку

подходящего размера (54).

4

5

6

48

46

47

54021

50

51

49
