РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

11

327 208 090 - 01 - 2005

Нанесите на поверхность (51) тонкий слой
герметика Loctite 510.

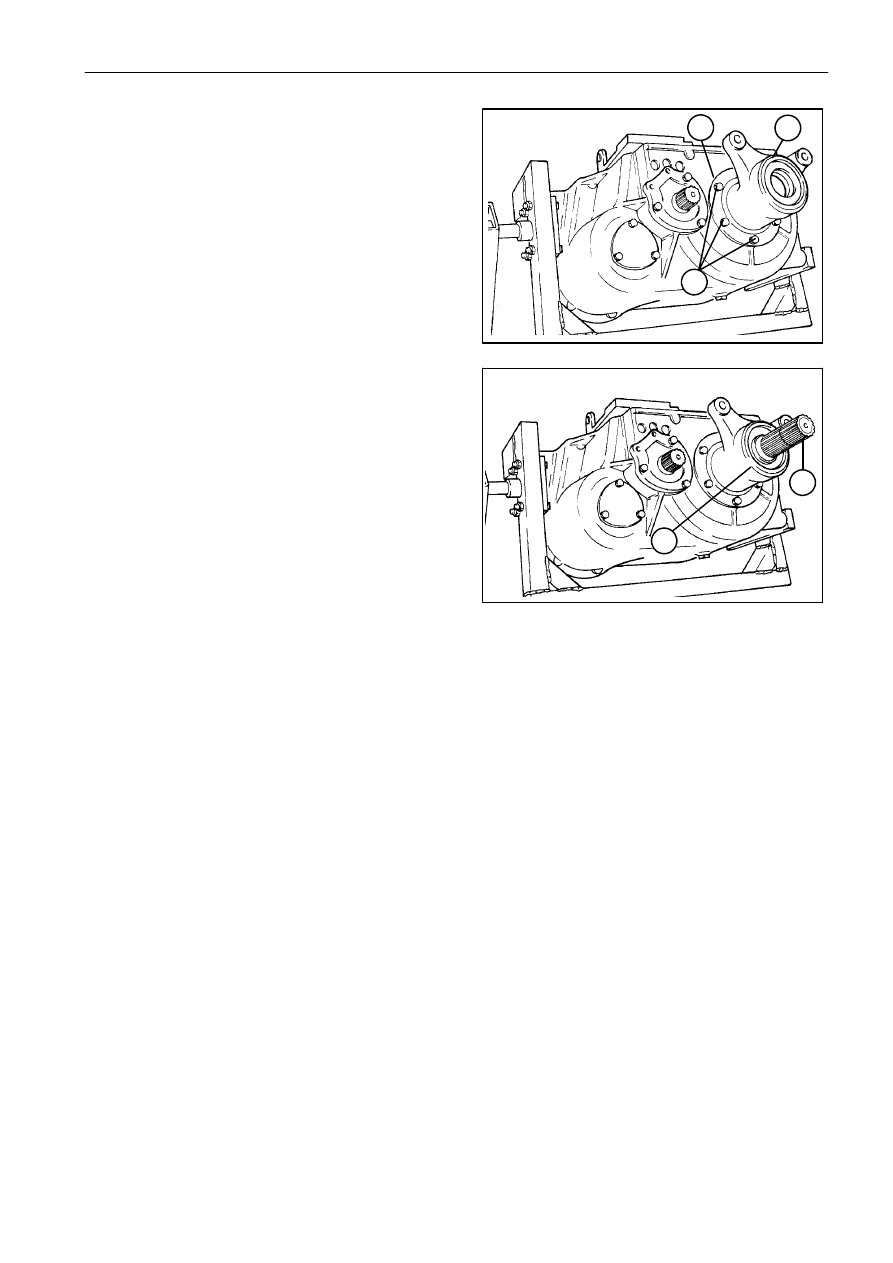

Установите опору в сборе (52) и затяните
болты (53) с приложением момента 120 Нм.

Установите валы колес (54) в правую (52) и левую
(49) опоры.

22

23

51

52

53

52

54

РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

12

327 208 090 - 01 - 2005

Подраздел 25 310 - КОНЕЧНЫЕ ПРИВОДЫ

Операция 2531020
Конечный привод - Снятие/Установка

ПРЕДОСТЕРЕЖЕНИЕ

Подъем

и

перемещение

всех

элементов

осуществлять с помощью подъемного оборудо-
вания с соответствующей грузоподъемностью.
Обеспечьте, чтобы узлы и детали удерживались
на

соответствующих

стропах

и

крюках.

Обеспечьте,

чтобы

никто

не

находился

поблизости от поднимаемого груза.

Снятие

Установите

комбайн

на

ровном

участке

и

поместите упоры под передние и задние колеса.

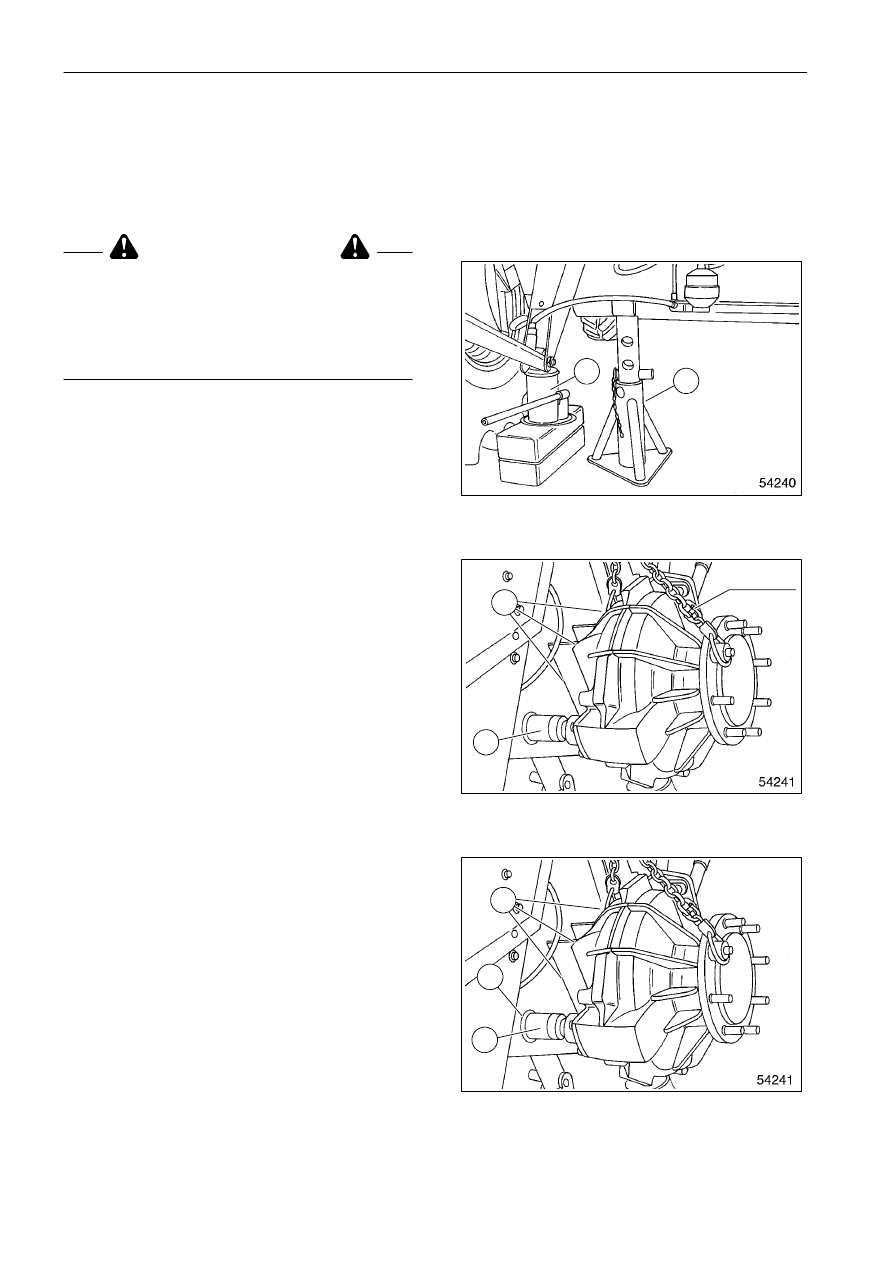

Со стороны, где снимаются колеса, установите
гидравлический подъемник (1) и опору (2) для
фиксации положения комбайна (грузоподъемность
каждого устройства должна быть не менее
8000 кг), затем снимите колесо.

Приподнимите

конечный

привод

в

сборе

с

помощью гидравлического подъемника с грузо-
подъемностью не менее 500 кг и инструмента
поз. 296145.
Снимите стопорное кольцо и сместите втулку (3)
в сторону трансмиссии, снимая ее с шестерни
конечного привода.
Выверните болты (4), затем снимите конечный
привод.

Установка

Для установки конечного привода используйте
инструменты, применявшиеся при его демонтаже.

Поднимите

конечный

привод

в

требуемое

положение,

выравнивая

его

положение

относительно оси, затем закрепите его болтами
(4) и затяните с приложением момента 300 Нм.

Присоедините

втулку

вала

колес

(3)

к

валу-шестерне конечного привода, установите
стопорное кольцо (5).

ПРИМЕЧАНИЕ: эту операцию можно исключить,

если втулка была установлена
при

выравнивании

положения

конечного привода.

24

25

26

1

2

296145

4

3

4

3

5

РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

13

327 208 090 - 01 - 2005

Операция 2531078
Корпус конечного привода -
Замена

ПРЕДОСТЕРЕЖЕНИЕ

Подъем

и

перемещение

всех

элементов

осуществлять с помощью подъемного оборудо-
вания с соответствующей грузоподъемностью.
Обеспечьте, чтобы узлы и детали удерживались
на

соответствующих

стропах

и

крюках.

Обеспечьте,

чтобы

никто

не

находился

поблизости от поднимаемого груза.

Демонтаж

Выполняется следующим образом:

Установите конечный привод на стенд поз. 290090
и опору поз. 296082.

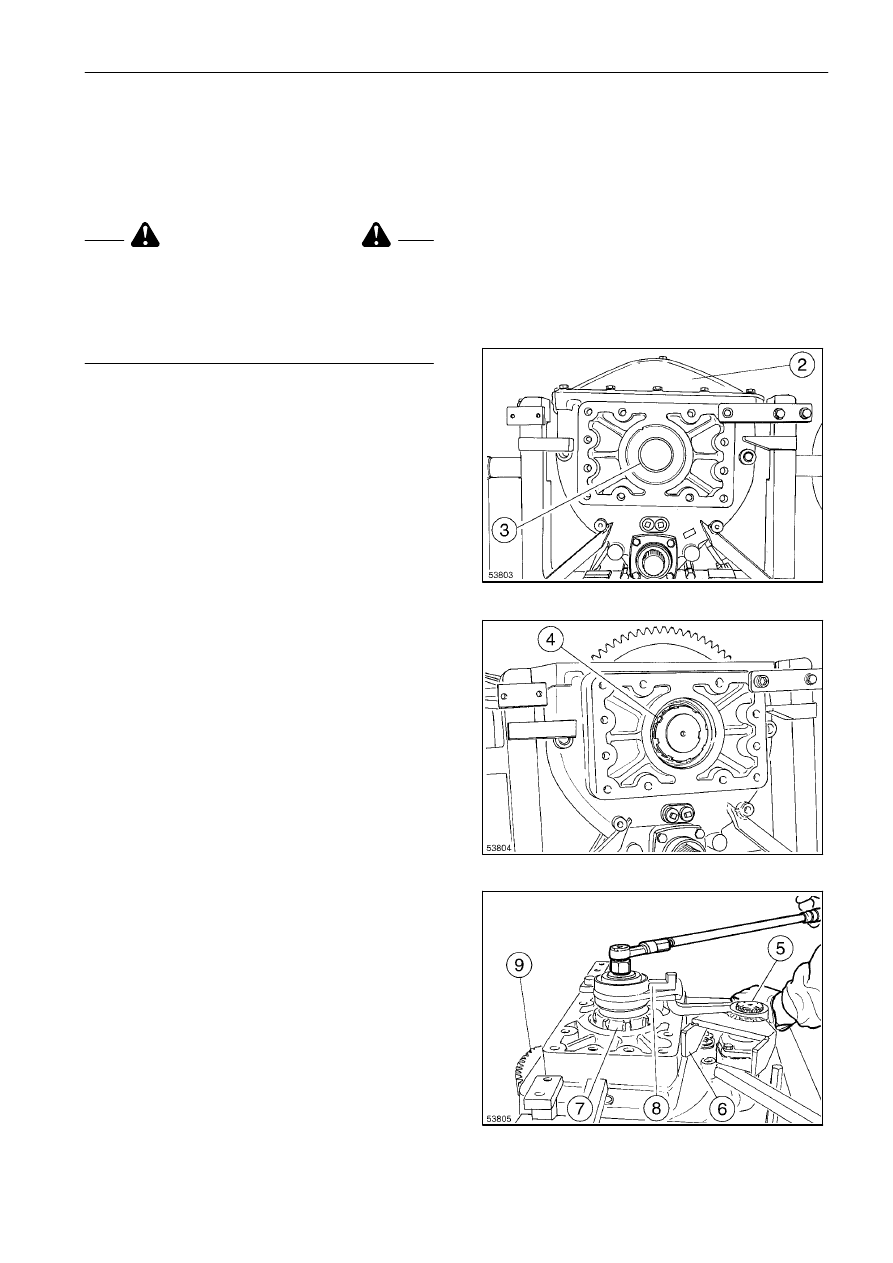

Снимите крышку (2) и защитную пластину (3).

Выпрямите фиксатор (4).

Используйте специальный инструмент (6) поз.
51013 (размеры см. на стр. 4) для предотвращения
проворота шестерни (5).

Снимите стопорное кольцо и круглую гайку
крепления зубчатого колеса (9) к колесной оси с
помощью специального ключа (7) поз. 296124 и
мультипликатора (8) с соотношением 1:5.

27

28

29

РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

14

327 208 090 - 01 - 2005

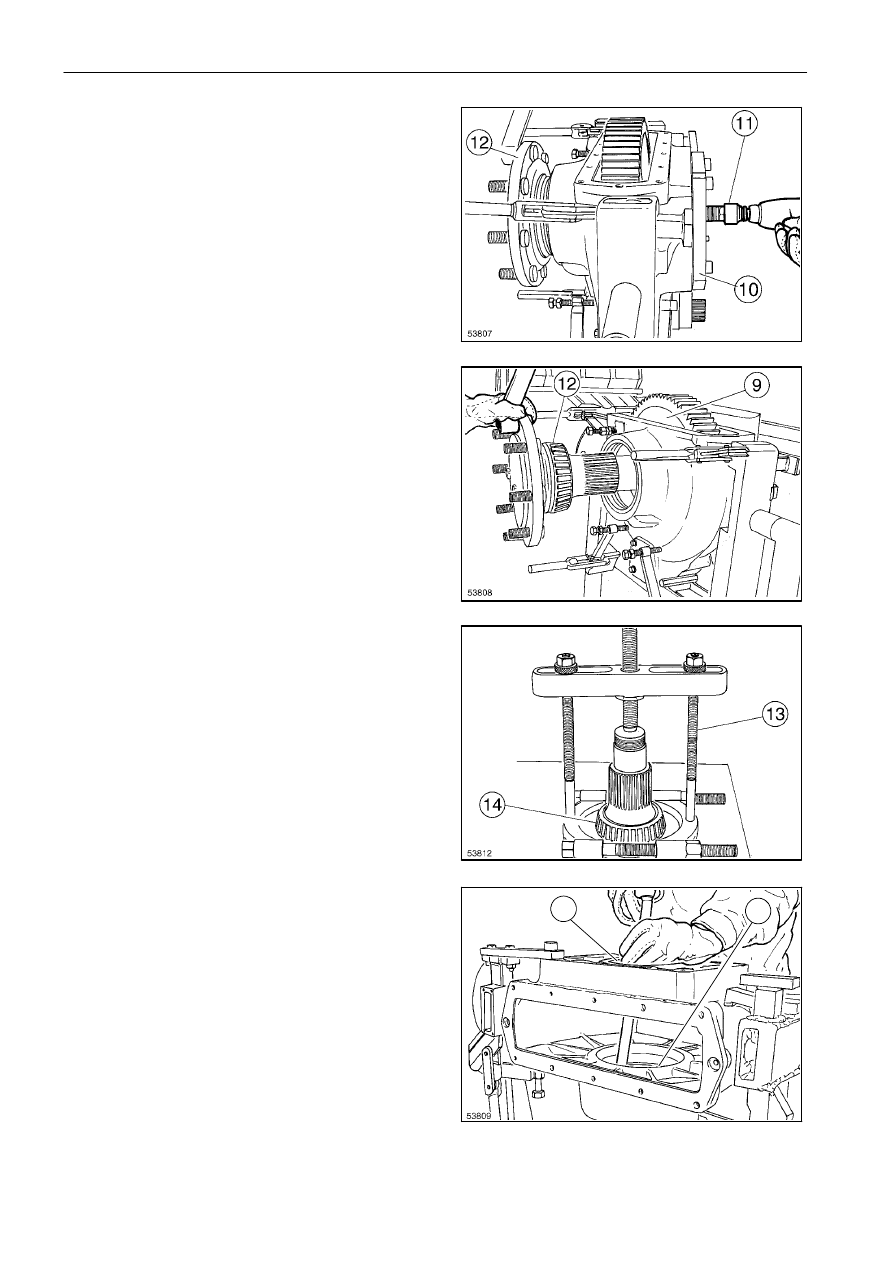

Используйте специальный инструмент (10) поз.
51012 (размеры см. на стр. 4).

Поднимите

колесную

ось

(12)

с

помощью

гидравлического подъемника с грузоподъемно-
стью не менее 500 кг, затяните болт (11).

Снимите колесную ось (12) и зубчатое колесо (9).

Снимите подшипник (13) с помощью съемника (14)
поз.

291055

и

инструмента

поз.

291056,

предварительно разогрев подшипник до 80

°.

С помощью подходящей выколотки снимите
круглые гайки подшипников (15 и 16).

30

31

32

33

15

16
