Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 34





РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

19

327 208 090 - 01 - 2005

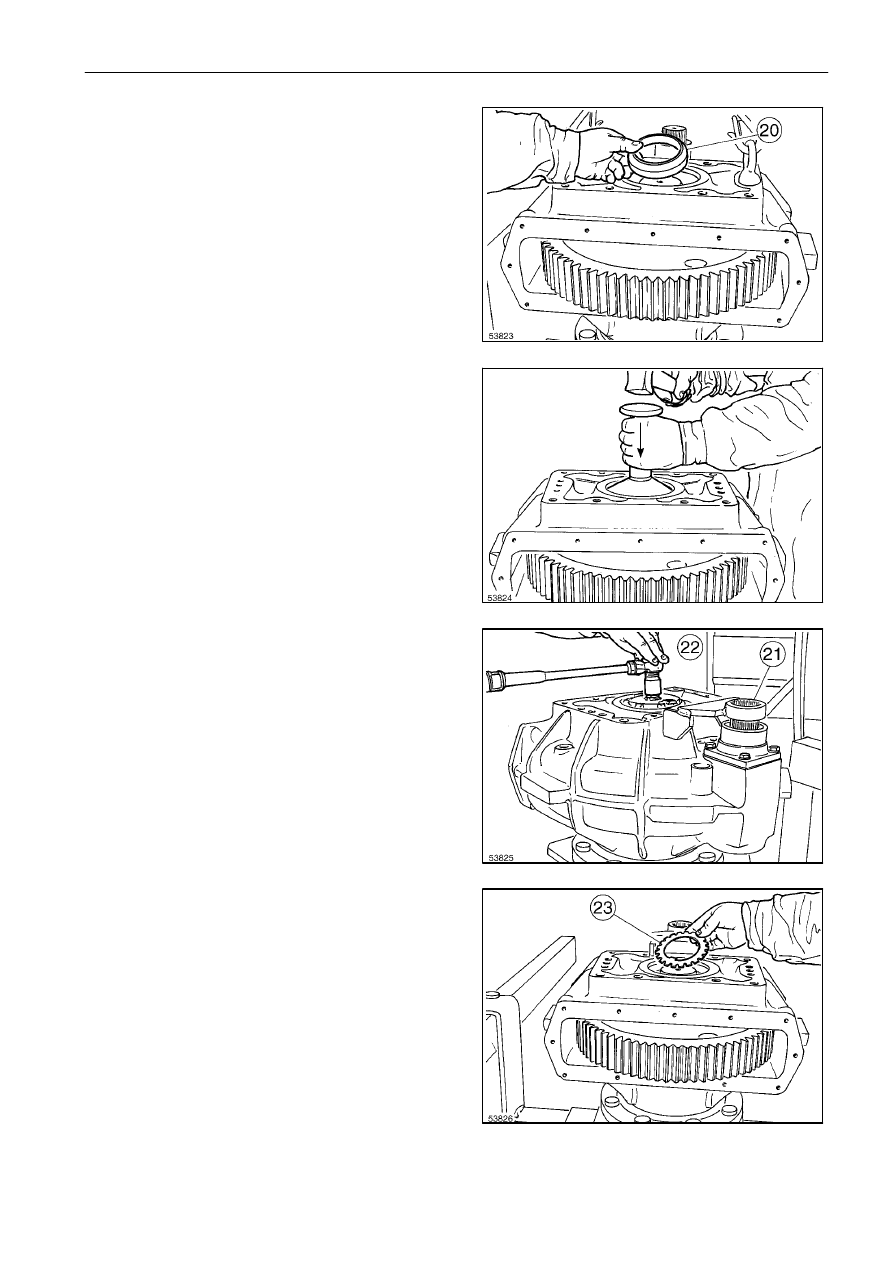

Наденьте распорное кольцо (20) на колесную ось,
направив

скошенную

кромку

кольца

вверх

(наружу).

После смазки корпуса установите внутренний
подшипник колесной оси с помощью подходящего
инструмента.

Используйте специальный инструмент (21) поз.
51031

(размеры

указаны

на

стр.

6)

для

предотвращения движения шестерни.
Наверните круглую гайку на колесную ось и
затяните с приложением момента 400/500 Нм,
используя специальный ключ (22) поз. 296124.
Снимите инструмент (21), поверните корпус на 3/4
оборота, затем снова установите инструмент.
Ослабьте круглую гайку, затем снова затяните ее
с приложением момента 300 Нм.

Установите стопорную шайбу (23).

47

48

49

50

РАЗДЕЛ 25 - ПЕРЕДНЯЯ ВЕДУЩАЯ ОСЬ

20

327 208 090 - 01 - 2005

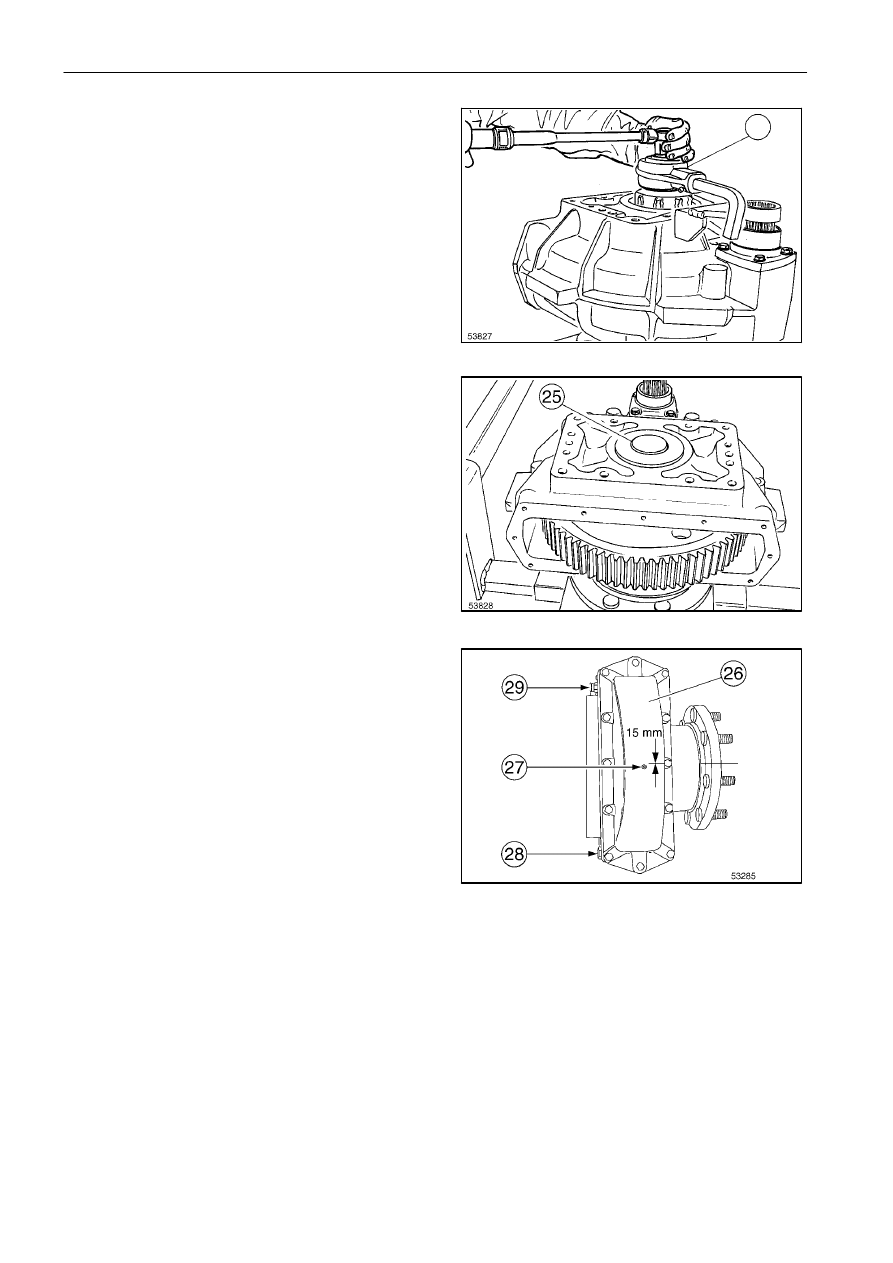

С

помощью

мультипликатора

(24)

с

коэффициентом 1:5 затяните круглую контргайку
с приложением момента 1000 Нм, а затем загните
выступы стопорной шайбы.

Нанесите тонкий слой силикона Silmate на
поверхность крышки (25), затем запрессуйте ее с
помощью пластикового молотка.

Нанесите

на

поверхности,

сопряженные

с

крышкой (26), герметик Loctite Super Rapido 510,
затем затяните крепежные винты с приложением
момента 50 Нм.

Установите:
-

заглушку

отверстия

для

масла

(27)

с

приложением момента 23 Нм.

-

заглушку слива масла (28) с приложением
момента 90 Нм.

-

сливную пробку (29) с приложением момента
28 Нм.

ПРИМЕНЕНИЕ: чтобы

поменять

правый

конечный

привод

на

левый

поменяйте

местами

заглушку

слива масла и сливную пробку,
поверните крышку на 180

° так,

чтобы заглушка располагалась на
15 мм ниже центровой линии
корпуса конечного привода.

ЗАМЕНА МАСЛА:
замена масла производится после первых 450
рабочих часов или через год, в зависимости от
того, что наступит раньше.

Собрать отработавшее масло в емкость и не
сливать в окружающую среду.

ТИП МАСЛА:
BP TERRAC SUPER GEAR 80W-90

КОЛИЧЕСТВО: 5,5 л в каждый привод

51

52

53

24

РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

1

327 208 090 - 01 - 2005

Раздел 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

29 000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Сечения и чертежи

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Описание работы

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Поиск и устранение неисправностей

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 212

Гидростатический двигатель и насос

13

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

29 216

Элементы гидростатического двигателя и насоса

16

. . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ХАРАКТЕРИСТИКИ:

5A

5B

6A

Тип насоса

SAUER 90 L 100

Производительность насоса

см/об

100

Частота вращения насоса

об/мин

2620

Тип двигателя

90 M 100

Производительность мотора

см/об

100

Калибровка предохранительного клапана

бар

420

Производительность насоса

см/об

17

Калибровка клапана контура питания

бар

20

Тип масла

BP SUPER HYDRAULIC 46

Объем масла в системе

л

44

ВАЖНО: для проверки работы гидравлической и гидростатической систем необходимо

использовать блок манометров с соответствующими шлангами и разъемами, поз.
327700050.

РАЗДЕЛ 29 - ГИДРОСТАТИЧЕСКАЯ ТРАНСМИССИЯ

2

327 208 090 -01 - 2005

Технические характеристики насоса и мотора указаны на заводской табличке.

НАСОС:

90 L 100 MH1 NN60 P3TG D03 FAB

90:

Серия 90, с замкнутым контуром

L:

Насос с вращением в левую сторону

100:

Максимальная производительность
100 см3/об

MH:

Ручное управление

1:

Клапан ограничения давления в
отверстиях A и B

NN:

Неподвижная задняя крышка

60:

Боковое расположение входных
отверстий

P:

Напорный фильтр

3:

Не оснащен ограничителем мощности

TG:

Конфигурация вала с фланцевым
соединением

D:

Производительность насоса подачи
17 см3/об.

O:

Контрольный диаметр отверстия - 0,81 мм

FAB:

Блок понижения давления

42:

Отверстие A - высокое давление - 420 бар

42:

Отверстие В - высокое давление - 420 бар

20:

Давление питания - 20 бар

ДВИГАТЕЛЬ:

90 M 100 NCON7 NOC7 WOO NNN
0000F3

90:

Серия 90, с замкнутым контуром

M:

Реверсивный мотор

100:

Максимальная производительность
100 см3/об

NCON:

Не используется

7:

Осевое расположение отверстий

NO:

Не используется

C7:

Вал - 23 зуба - шаг 16/32”

WOO:

Кольцевой клапан

NNN:

Стандартная версия

0000F3:

Давление открытия выпускного
клапана - 3 бар

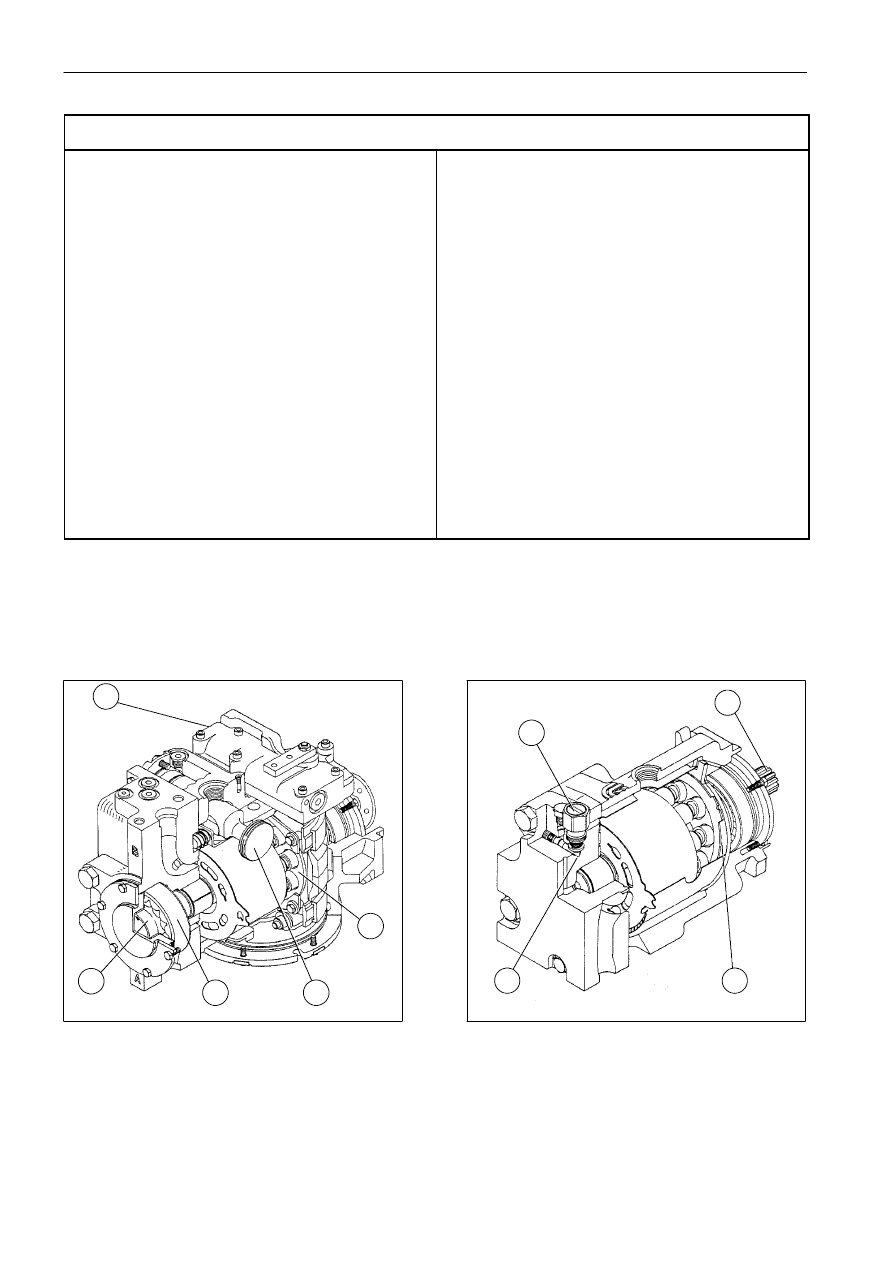

МОТОР И НАСОС - ВИД В РАЗРЕЗЕ

1

2

6

9

8

7

1

4

3

2

5

1.

Сервопривод

2.

Приводной вал

3.

Исполнительный цилиндр

4.

Подающий насос

5.

Поворотная пластина

6.

Сливной клапан

7.

Вал, соединяемый с трансмиссией

8.

Наклонный стол

9.

Переключающий клапан
