РАЗДЕЛ 21 - ТРАНСМИССИЯ

9

327 208 090 - 01 - 2005

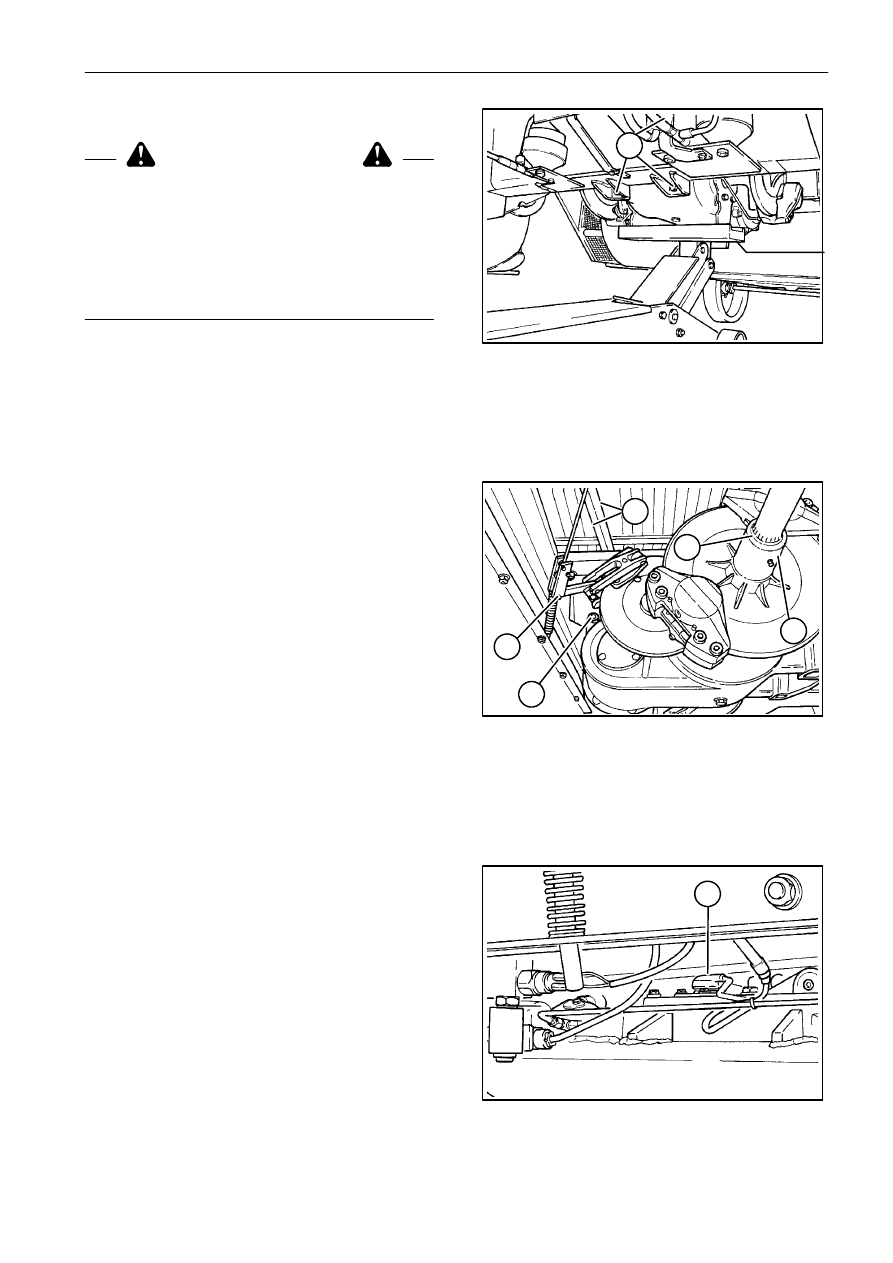

Установка

ПРЕДОСТЕРЕЖЕНИЕ

Поместите коробку передач на гидравлический
подъемник с грузоподъемностью не менее 500 кг и
используйте инструмент поз. 296115.
Для

выравнивания

отверстий

используйте

соответствующий инструмент
НИ

В

КОЕМ

СЛУЧАЕ

НЕ

СЛЕДУЕТ

ИСПОЛЬЗОВАТЬ

ДЛЯ

ЭТОЙ

ОПЕРАЦИИ

СОБСТВЕННЫЕ ПАЛЬЦЫ ИЛИ РУКИ.

Поднимите трансмиссию в сборе до требуемой
высоты.

Заверните 4 передних болта (9) крепления
трансмиссии, предварительно нанеся герметик
Loctite 242, затем затяните с приложением
момента 210 Нм.

Установите

задний

болт

(10)

крепления

трансмиссии и затяните его с приложением
момента 331 Нм.

Установите:

тяги

переключения

передач (5),

соединительный штифт ручного тормоза (4)
и провода (6) датчика счетчика пройденного пути.

Установите

две

втулки

вала

колес

(7)

на

выходные валы трансмиссии и зафиксируйте с
помощью стопорных колец (8).

7

8

9

9

296115

5

4

10

8

7

6

РАЗДЕЛ 21 - ТРАНСМИССИЯ

10

327 208 090 - 01 - 2005

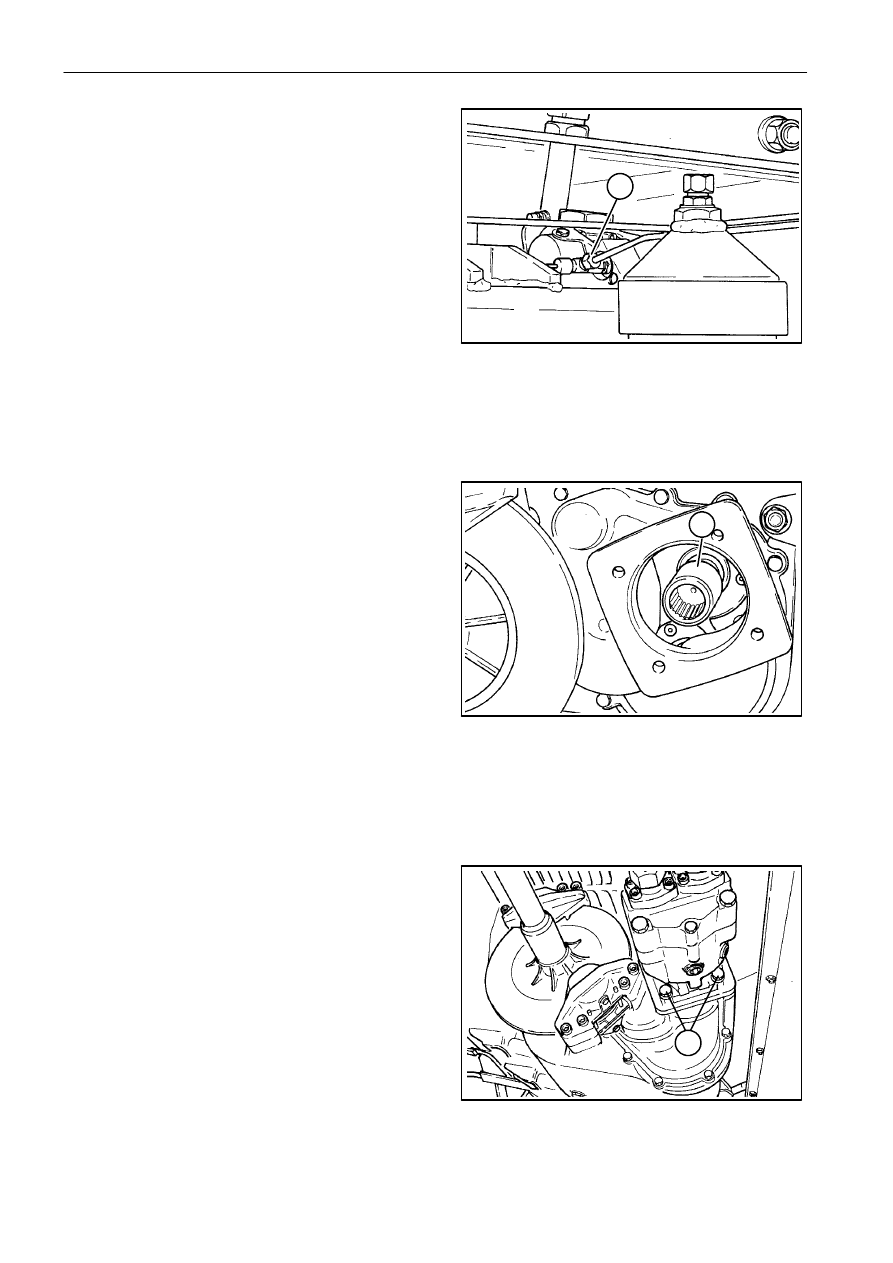

Присоедините трубки рабочего тормоза (3) к
соответствующим отверстиям и выпустите из них
воздух, затем залейте в бак масло, подобранное
в соответствии с рекомендациями Руководства
для оператора.

Убедитесь,

что

втулка

(11)

соединения

гидростатического двигателя и главного вала
трансмиссии установлена.

Установите гидростатический двигатель и затяните
болты (2).
Установите зажим крепления трубы гидроста-
тической системы.

10

11

12

3

11

2

13

14

мм
мм
мм
мм
мм
мм

РАЗДЕЛ 21 - ТРАНСМИССИЯ

11

327 208 090 - 01 - 2005

КОРПУС ТРАНСМИССИИ

ВВЕДЕНИЕ

Процедура

демонтажа/сборки

внутренних

элементов

(при

снятой

крышке

корпуса

трансмиссии на монтажном столе).

ГЛАВНЫЙ ВАЛ:
снятие/установка

ПРОМЕЖУТОЧНЫЙ ВАЛ:
снятие/установка

ВСПОМОГАТЕЛЬНЫЙ ВАЛ:
снятие возможно только после того, как будет
снят промежуточный вал.
Установка возможна только после установки
промежуточного вала.

СБОРКА ДИФФЕРЕНЦИАЛА:
разборка возможна только после того, как будет
снят промежуточный вал.
Установка возможна только после установки
промежуточного вала.

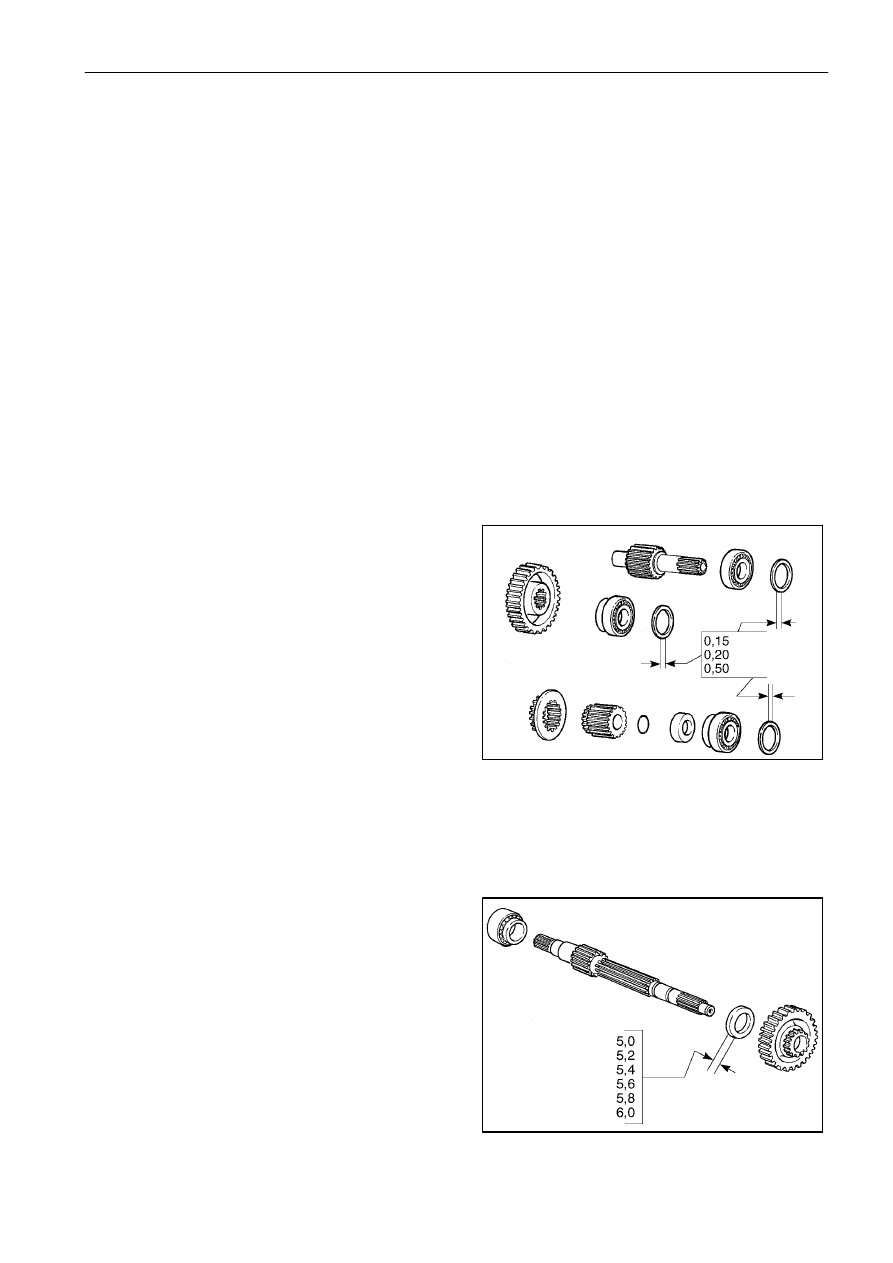

Комплект

регулировочных

прокладок

для

настройки осевого зазора подшипника вала.

Комплект

регулировочный

прокладок

для

настройки осевого зазора промежуточного вала.

РАЗДЕЛ 21 - ТРАНСМИССИЯ

12

327 208 090 - 01 - 2005

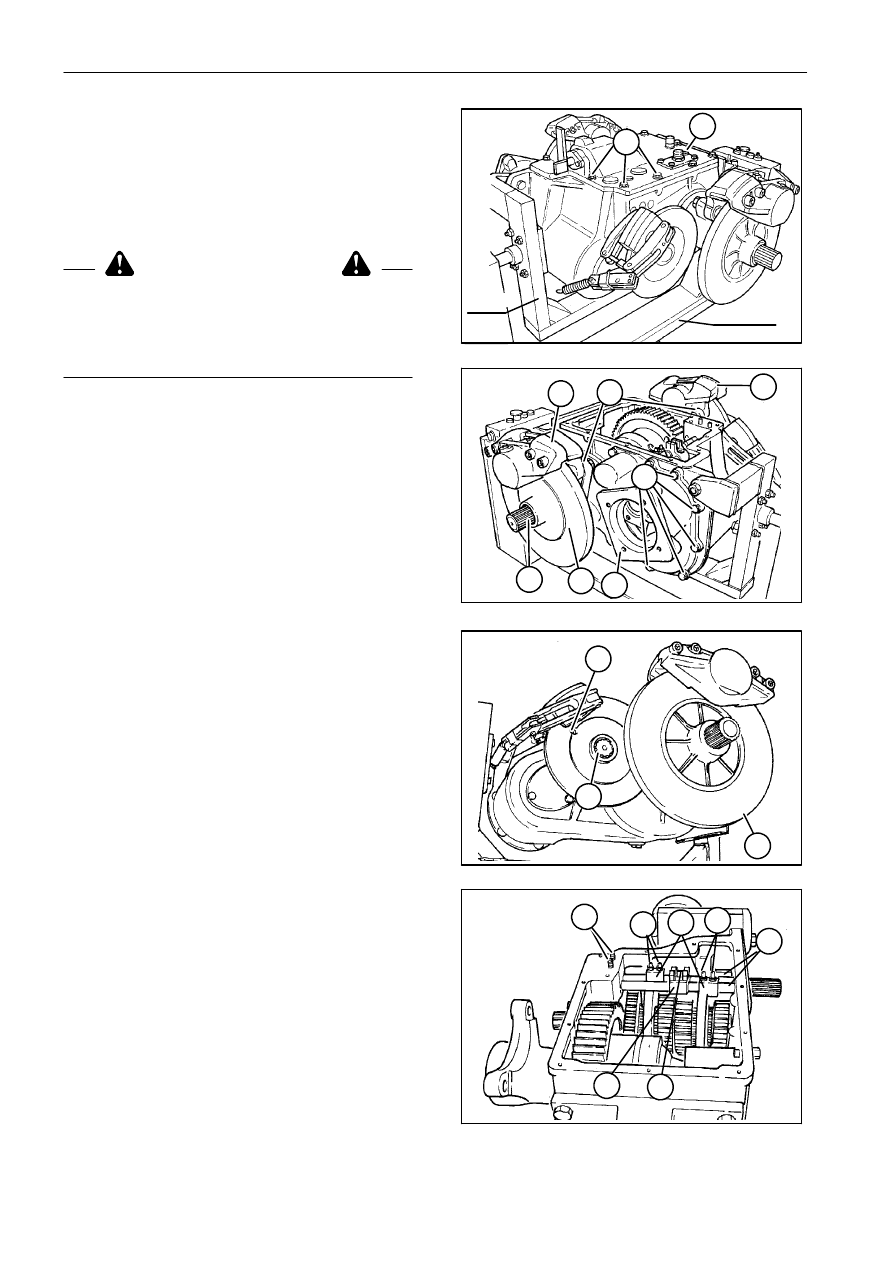

Операция 2111485
Корпус трансмиссии, снят -
Замена

Демонтаж

ПРЕДОСТЕРЕЖЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью. Не помещайте руки и пальцы
между деталями.
Всегда

используйте

подходящие

средства

защиты: очки, перчатки и обувь.

Выполняется следующим образом:

Установите трансмиссию на стенд поз. 290090
с помощью скоб поз. 296119.

Выверните болты (1) и снимите крышку корпуса
трансмиссии (2).

Слейте масло.

Выверните правый и левый болты (A) (для
моделей с 5 клавишными соломотрясами) или
гайки

(для

моделей

с

6

клавишными

соломотрясами),

затем

снимите

тормозные

скобы (B).

Внимите стопорные кольца (C) с обеих сторон
и кольцо диска ручного тормоза (D).

Снимите диски рабочего тормоза (E).

Ослабьте

два

болта

(F)

через

отверстие

тормозного

диска

и

снимите

скобы,

затем

извлеките диск.

Выверните

болты

(3)

и

снимите

опору (4)

соединения гидростатического двигателя.

Операция 2114526
Валы крепления вилок

Демонтаж

Выполняется следующим образом:

Выверните винты (5), снимите шплинты (6)
и пружины (7) и установите шарики под пружины.

Снимите тяги (8).

Снимите вилки (10) и фиксаторы (11).

15

16

17

18

1

2

296119

290090

B

B

A

C

E

4

3

F

D

E

7

5

10

5

8

6

11
