РАЗДЕЛ 21 - ТРАНСМИССИЯ

13

327 208 090 - 01 - 2005

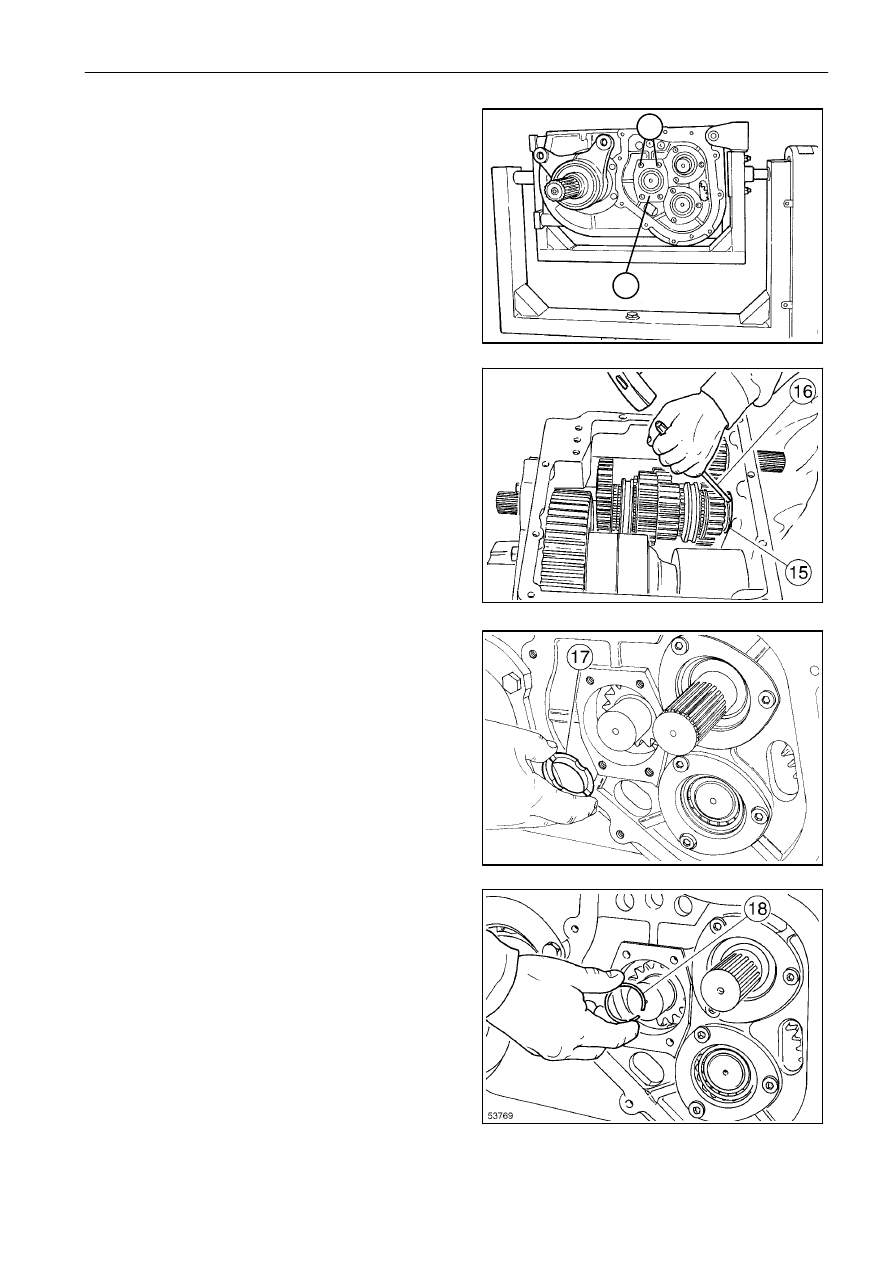

Операция 2114532
Ведомый вал

Демонтаж

Выверните болты (12) и снимите фланец (13).

Выбейте подшипник (15) с помощью выколотки (16).

Снимите кольцо (17).

Снимите стопорное кольцо (18).

19

20

21

22

12

13

РАЗДЕЛ 21 - ТРАНСМИССИЯ

14

327 208 090 - 01 - 2005

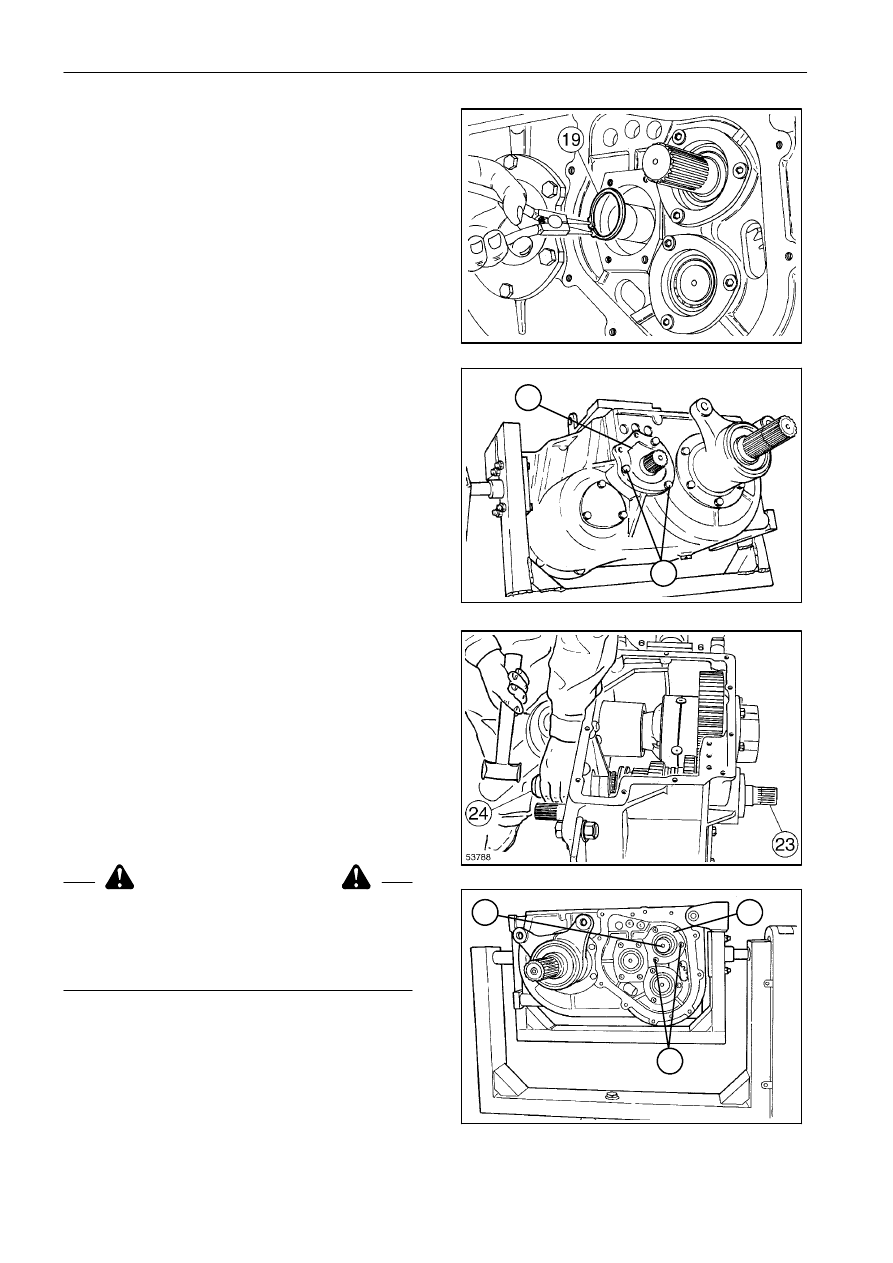

Снимите стопорное кольцо (19).

Выверните болты (21) и снимите фланец (22).

Извлеките промежуточный вал (23) с помощью
бронзовой выколотки (24).

Операция 2114528
Приводной вал

Демонтаж

ПРЕДОСТЕРЕЖЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью. Избегайте попадания рук и
пальцев между деталями. Всегда используйте
подходящие средства защиты: очки, перчатки и
обувь.

Выверните болты (25) и снимите фланец (26).

Извлеките вал (27).

23

24

25

26

22

21

27

26

25

РАЗДЕЛ 21 - ТРАНСМИССИЯ

15

327 208 090 - 01 - 2005

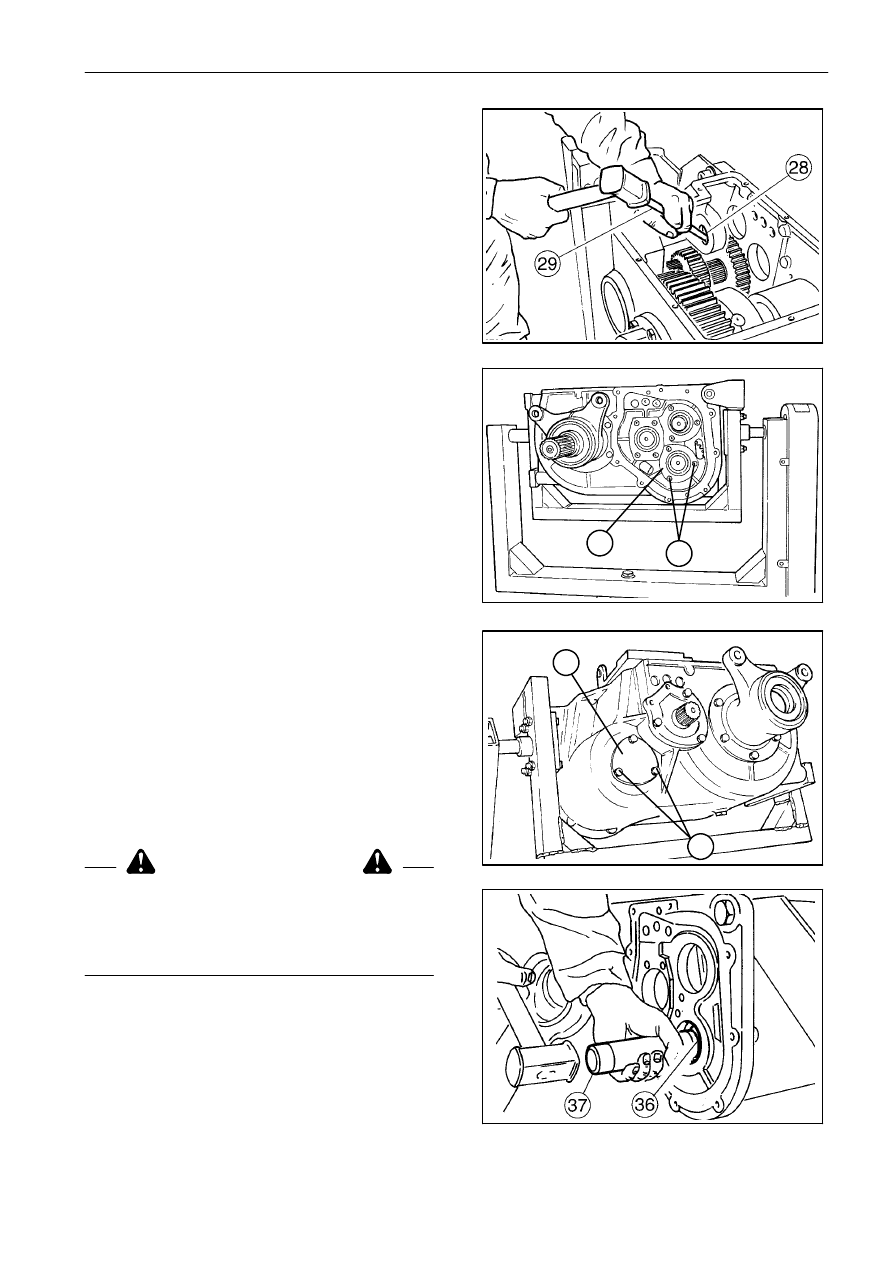

Снимите

внутреннюю

круглую

гайку

(28)

подшипника с помощью выколотки (29).

Операция 2114550
Трансмиссионный вал

Демонтаж

Выверните болты (30) и снимите фланец (31).

Выверните болты (34) и снимите фланец (35).

ПРЕДОСТЕРЕЖЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью. Избегайте попадания рук и
пальцев между деталями. Всегда используйте
подходящие средства защиты: очки, перчатки и
обувь.

Сместите

вал

(36)

с

помощью

бронзовой

выколотки (37) настолько, чтобы круглая гайка
подшипника переместилась на противоположную
сторону.

27

28

29

30

31

30

35

34

РАЗДЕЛ 21 - ТРАНСМИССИЯ

16

327 208 090 - 01 - 2005

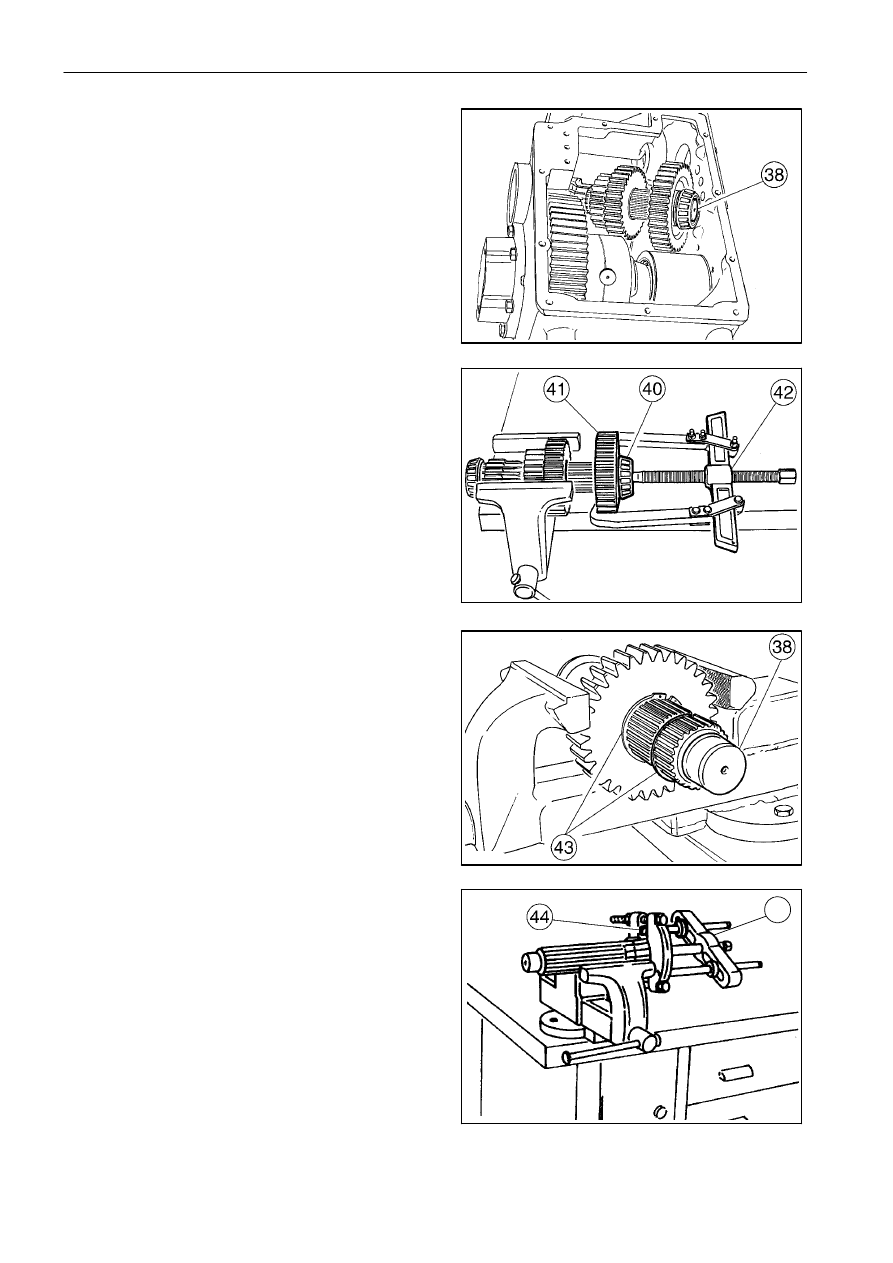

Извлеките вал (38) вместе с зубчатыми колесами,
как показано на рисунке.

Снимите подшипник (40) и колесо (41) с помощью
съемника (42).

Снимите стопорное кольцо (43) и извлеките
вал (38).

Снимите подшипник (44) с помощью съемника (45).

31

32

33

34

45
