РАЗДЕЛ 21 - ТРАНСМИССИЯ

5

327 208 090 - 01 - 2005

ИНСТРУМЕНТЫ

ПРЕДОСТЕРЕЖЕНИЕ

Для

обеспечения

безопасности

работы,

получения оптимальных результатов и экономии
сил

и

времени

наряду

с

инструментами,

изготовленными

Вашими

специалистами

по

чертежам, приложенным к данному руководству,
используйте указанные ниже инструменты.

В данном разделе приведен перечень
инструментов, необходимых для
выполнения различных работ.

296115

Кронштейн крепления трансмиссии

290090

Вращающийся стенд

296119

Скобы стенда

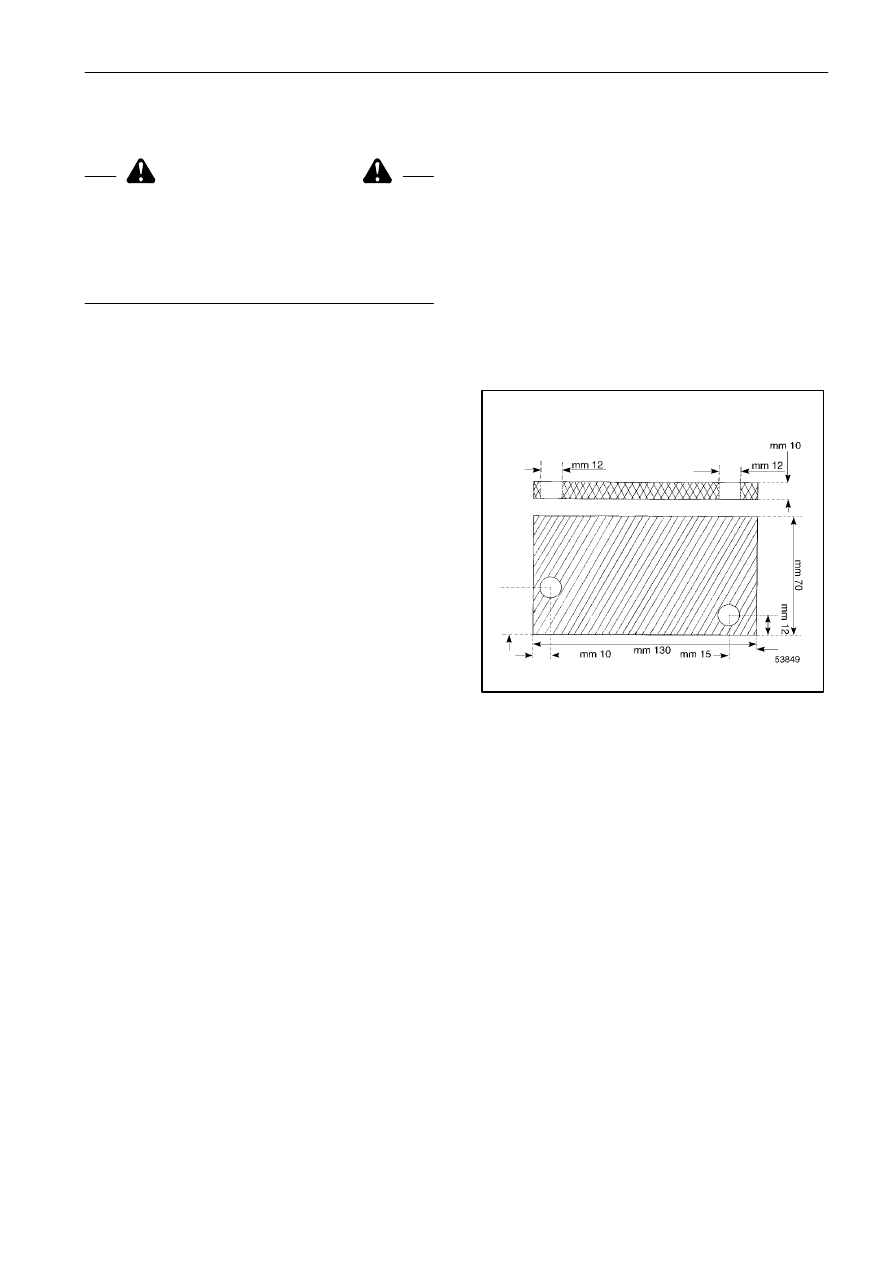

296120

Зубчатая передача

Инструмент изготавливается для запрессовки
пружинрычагов переключения передач в корпус
трансмиссии (на инструменте указан номер 51010).
Материал: FE 00.

29

м

м

РАЗДЕЛ 21 - ТРАНСМИССИЯ

6

327 208 090 - 01 - 2005

ОПИСАНИЕ РАБОТЫ

Трансмиссия приводится от двигателя.
Гидростатический двигатель с насосом переменной
производительности передает крутящий момент
на ведущий вал; скорость зависит от изменения
производительности гидростатического насоса,
которое осуществляется с помощью рычага,
расположенного справа от сиденья оператора.
Ведущий

вал

передает

вращение

на

промежуточный вал, на котором с помощью
шлицев установлено четыре зубчатых колеса,
входящих в зацепление с четырьмя колесами,
установленными на промежуточном валу.

Два

кольца

расположены

на

шлицевой

поверхности

промежуточного

вала

между

четырьмя

зубчатыми

колесами;

рычаг,

расположенный справа от сиденья оператора,
позволяет выбрать одну из трех передач.
Промежуточный

вал

соединяется

с

дифференциалом

и

передает

вращение

на

конечный привод через два вала колес, на
которых установлены рабочие дисковые тормоза.
Диск ручного тормоза часто устанавливается на
промежуточный вал.

ОПРЕДЕЛЕНИЕ И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

НЕИСПРАВНОСТИ

ВОЗМОЖНЫЕ ПРИЧИНЫ

СПОСОБЫ УСТРАНЕНИЯ

Перегрев корпуса
трансмиссии.

1.

Слишком много масла.

2.

Неправильно подобран тип
масла.

3.

Засорено отверстие выпуска
воздуха.

Проверьте уровень масла.

Замените масло, подобрав
другой тип в соответствии с
рекомендациями Руководства
для оператора.

Прочистите отверстие для
выпуска воздуха.

Передачи переключаются
с усилием.

1.

Гидростатический насос
приводится в движение.

2.

Заедание внешних
элементов.

3.

Неправильно настроены
внешние рычаги.

Убедитесь, что гидростатический
насос находится в нейтральном
положении или отрегулируйте
его.

Проверьте, нет ли заеданий, при
необходимости выполните
смазку.

Выполните корректную
настройку.

Шум внутри коробки передач.

1.

Износ или повреждение
одного или нескольких
зубчатых колес.

2.

Слишком большой зазор
подшипников или их износ.

Откройте крышку и проверьте,
нет ли неисправных деталей;
замените их при необходимости.

Восстановите требуемый зазор
или замените поврежденные
подшипники.

РАЗДЕЛ 21 - ТРАНСМИССИЯ

7

327 208 090 - 01 - 2005

Подраздел 21 114 - КОРПУС ТРАНСМИССИИ

Операция 2111410
Корпус трансмиссии в сборе - Снятие/Установка

ПРЕДОСТЕРЕЖЕНИЕ

Подъем

и

перемещение

всех

элементов

осуществлять с помощью подъемного оборудо-
вания с соответствующей грузоподъемностью.
Обеспечьте, чтобы узлы и детали удерживались
на

соответствующих

стропах

и

крюках.

Обеспечьте,

чтобы

никто

не

находился

поблизости от поднимаемого груза.

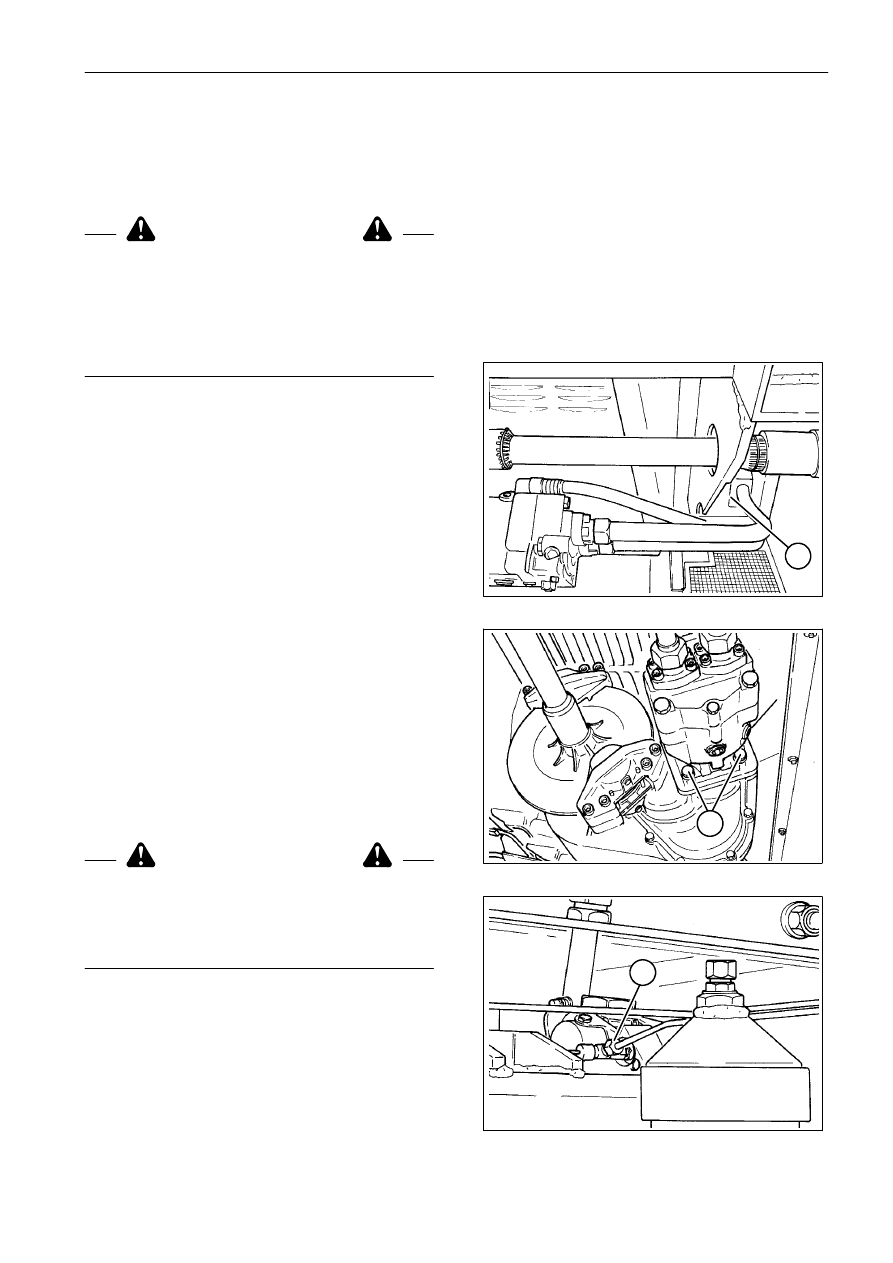

Снятие

Установите

комбайн

на

ровном

участке

и

поместите упоры под передние и задние колеса.

Снимите хомут крепления трубки гидростатической
системы (1).

Выверните болты (2) крепления гидростатического
двигателя и сдвиньте двигатель наружу, чтобы
снять его с трансмиссии.

Отсоедините трубки рабочей тормозной системы
(3) от соответствующих отверстий и закройте
контур с помощью двух заглушек.

ПРЕДОСТЕРЕЖЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью. Избегайте попадания рук и
пальцев между деталями. Всегда используйте
подходящие средства защиты: очки, перчатки и
обувь.

1

2

3

1

3

2

РАЗДЕЛ 21 - ТРАНСМИССИЯ

8

327 208 090 - 01 - 2005

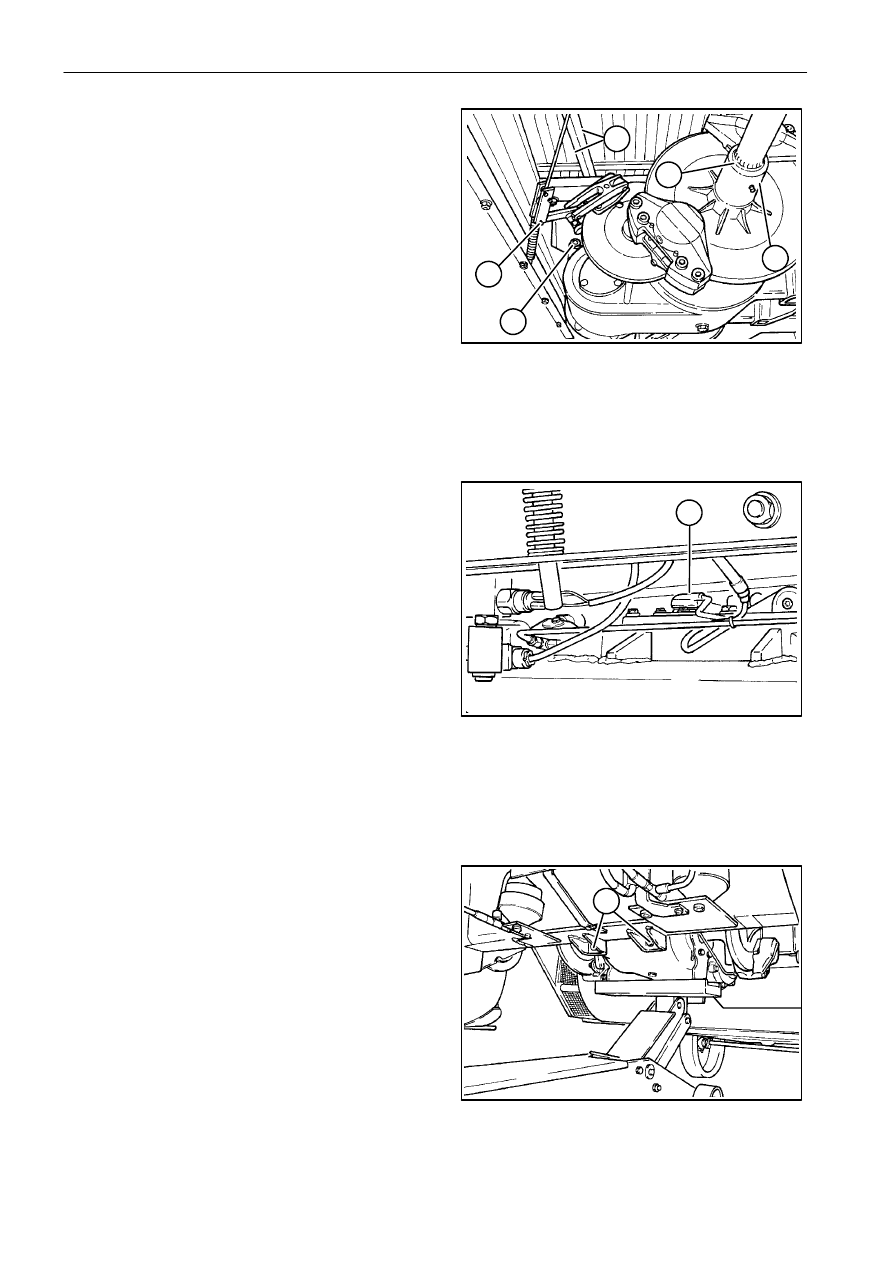

Отсоедините: соединительный штифт ручного
тормоза (4), тяги управления переключением
передач

(5)

и

провода

датчика

счетчика

пройденного пути (6).

Отсоедините правую и левую муфты (7) от
коробки передач, предварительно сняв стопорное
кольцо (8).

Поместите коробку передач на гидравлический
подъемник с грузоподъемностью не менее 500 кг
и используйте инструмент поз. 296115.

Выверните четыре передних болта (9) и задний
болт (10) крепления корпуса трансмиссии.

Опустите трансмиссию в сборе и снимите ее с
машины.

4

5

6

5

4

10

8

7

6

9

296115
