Комбайн зерноуборочный Fendt 5220E, 5250E, 6250E. Руководство по эксплуатации - часть 23

РАЗДЕЛ 21 - ТРАНСМИССИЯ

1

327 208 090 - 01 - 2005

Раздел 21 - ТРАНСМИССИЯ

СОДЕРЖАНИЕ

Подгруппа

Описание

Стр.

21000

Технические характеристики

1

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Моменты затяжки соединений

2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Вид сбоку

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Инструменты

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Описание работы

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Поиск и устранение неисправностей

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 114

Корпус трансмиссии

7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

21 145

Внутренние элементы трансмиссии

12

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип тран смиссии . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Коробка передач . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Тип колес . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Управлен ие тран смиссией . . . . . . . . . . . . . . . . . . .

Включен ие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

С гидростатическим приводом

С тремя передачами и приводными колесами для
различных скоростей

Прямозубые

С помощью ручного рычага управления,
расположенного справа от сиденья оператора

Передний

РАЗДЕЛ 21 - ТРАНСМИССИЯ

2

327 208 090 - 01 - 2005

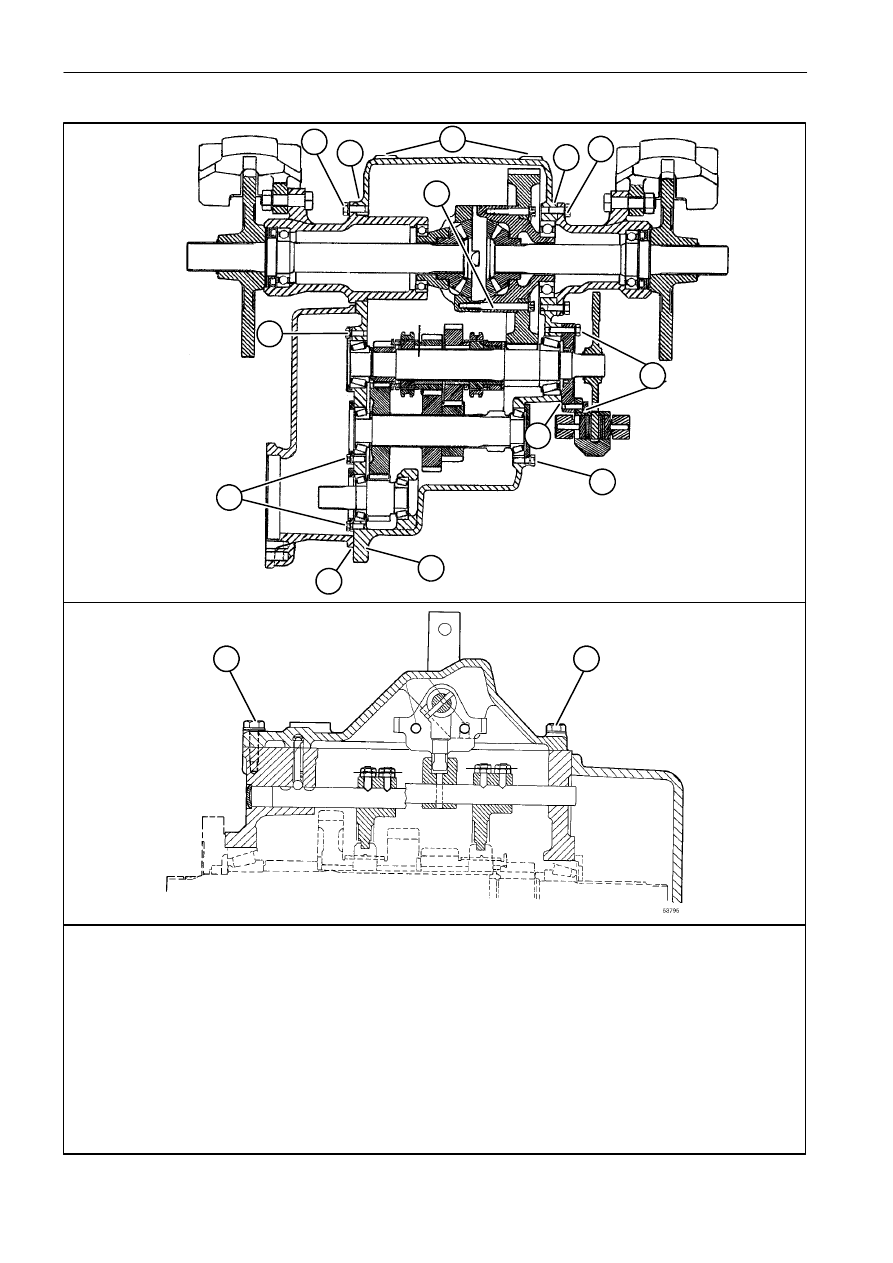

МОМЕНТЫ ЗАТЯГИВАНИЯ СОЕДИНЕНИЙ

A

4

1

A

4

5

3

3

3

A

A

2

3

6

6

1.

Болты крепления трансмиссии на оси (затягивать с приложением момента 210 Нм)

2.

Задние болты крепления трансмиссии (затягивать с приложением момента 331 Нм)

3.

Болты крепления упорной шайбы (затягивать с приложением момента 70 Нм)

4.

Винты крепления опоры дифференциала (затягивать с приложением момента 120 Нм)

5.

Винты крепления дифференциала к оси и корпусу (затягивать с приложением момента 120 Нм)

6.

Болты крепления крышки трансмиссии (затягивать с приложением момента 70 Нм)

A.

Очистите и обезжирьте контактные поверхности и нанесите герметик Loctite Super Rapido 510, затем

соедините детали.

ПРИМЕЧАНИЕ:- болты, устанавливаемые с корпус, необходимо смазать маслом;

- если болты соприкасаются с маслом, нанесите на их поверхность герметик Loctite 242.

РАЗДЕЛ 21 - ТРАНСМИССИЯ

3

327 208 090 - 01 - 2005

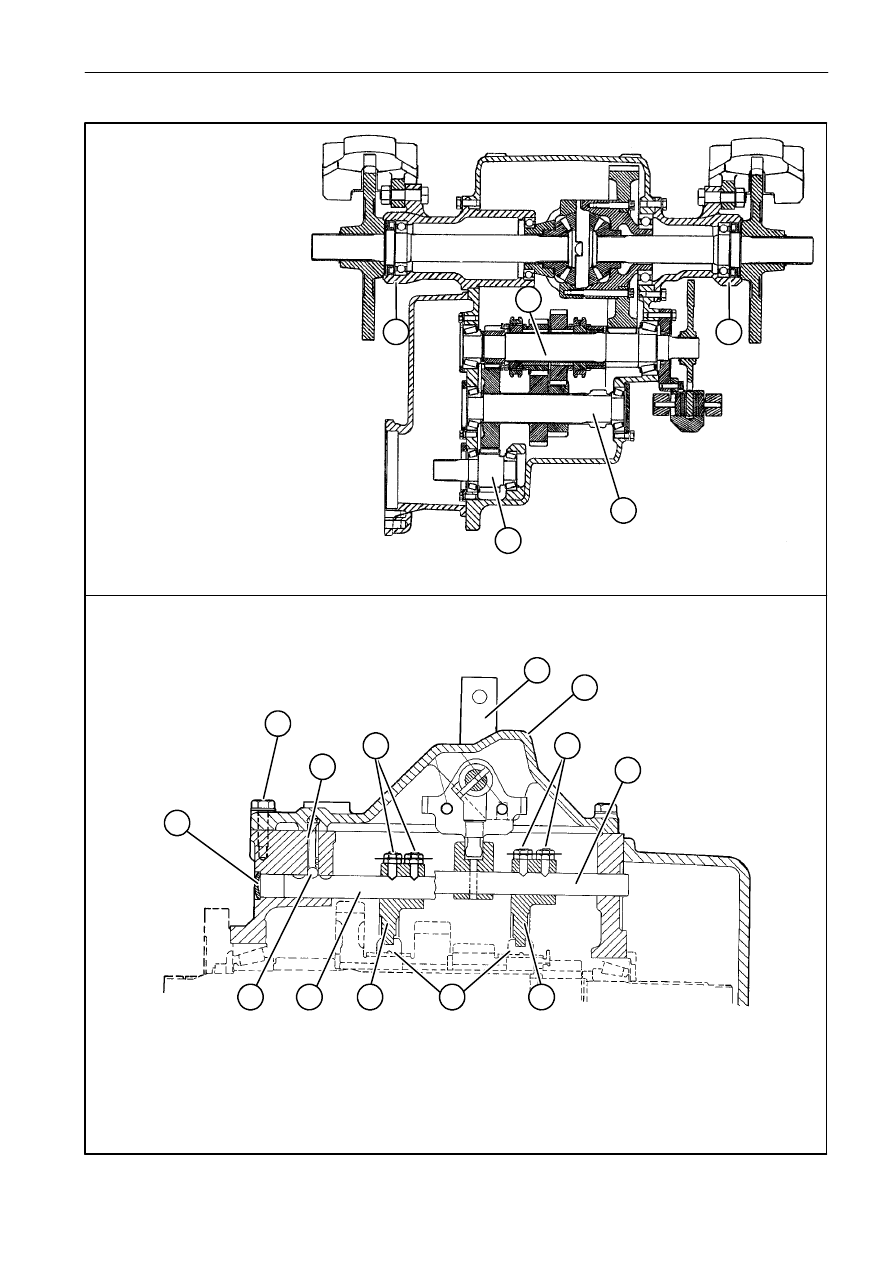

ТРАНСМИССИЯ. ВИД В РАЗРЕЗЕ

1

2

3

4

4

1

3

2

6

2

РАЗРЕЗ КРЫШКА ТРАНСМИССИИ

1

5

9

8

5

4

10

7

1. Ведущий

вал

(зазор

упорных

подшипников составляет 0 - 0,05 мм)

2. Промежуточный вал (зазор упорных

подшипников составляет 0,3 - 0,08 мм)

3. Ведущий

вал

(зазор

упорных

подшипников

составляет

0,05

-

0,10 мм)

4. Опора дифференциала

1.

Вал переключения передач

2.

Вилка управления включением передачи

3.

Шарик

4.

Пружина

5.

Винт регулировки вилки

6.

Кольцо селектора

7.

Заглушка

8.

Рычаг управления включением передач

9.

Крышка коробки передач

10. Винт крышки

РАЗДЕЛ 21 - ТРАНСМИССИЯ

4

327 208 090 - 01 - 2005

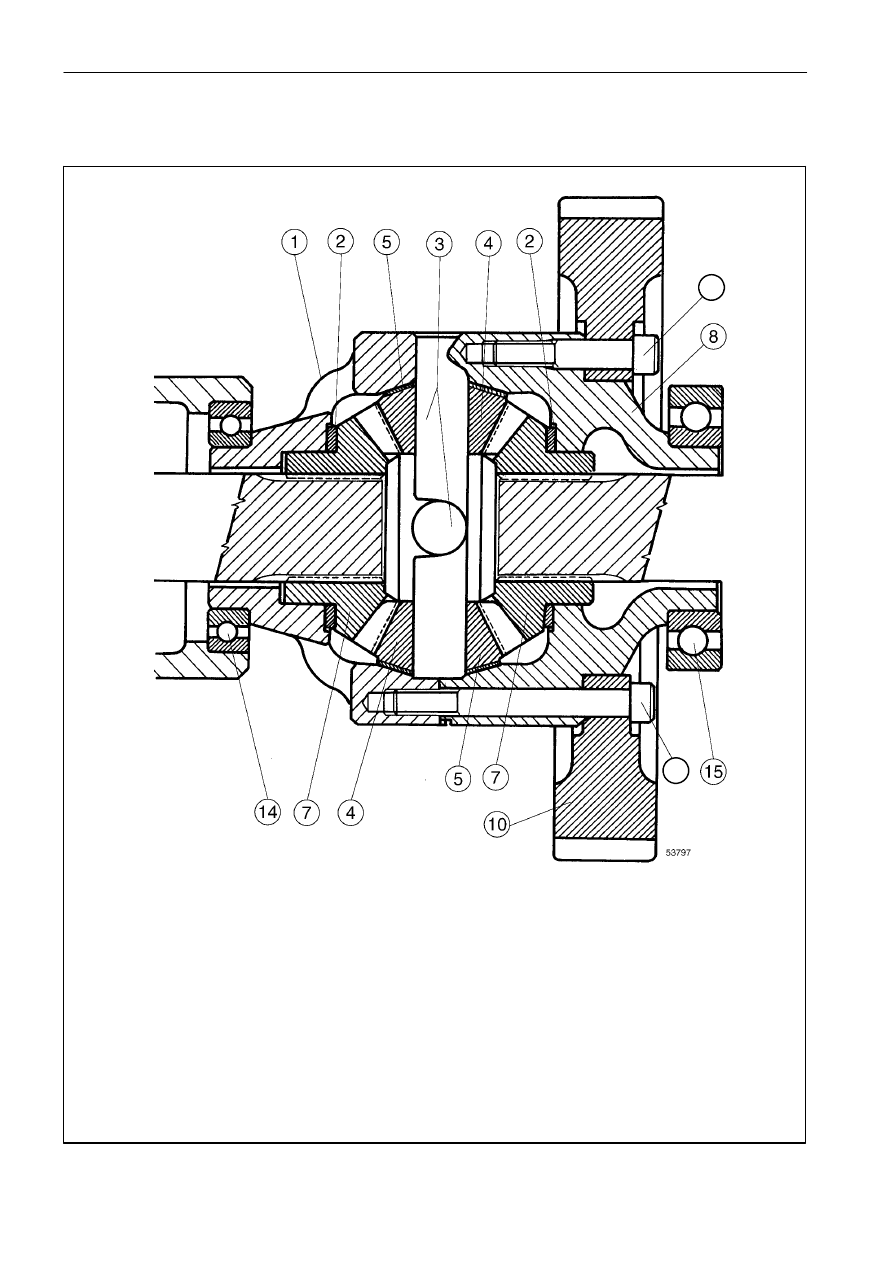

ДИФФЕРЕНЦИАЛ, ВИД В РАЗРЕЗЕ

11

13

1.

Половина корпуса

2.

Распорное кольцо

3.

Ось сателлитов

4.

Сателлит

5.

Упорная шайба

7.

Шестерня полуоси

8.

Половина корпуса

10. Зубчатое колесо

11. Болты, M12 x 60 R100

13. Болты, M12 x 110 R100

14. Подшипник

15. Подшипник
