111

4 Перед пуском в эксплуатацию

4.2 Кабина

9355

33559

4.2.20 Неисправности, возможные причины и способы устранения – кондиционер

Неисправность

Возможная причина или способ устранения

Кондиционер самостоятельно отключается.

При этом светится сигнальная лампа (A1) на
мониторе.

• Очень высокая наружная температура.

- Дать установке остыть, затем снова

включить.

- Закрыть окно и дверь.

Кондиционер не охлаждает.

Из сопел вентилятора выходит только
неохлажденный воздух.

• Не срабатывает электромагнитная муфта.

- Заменить муфту.

• Ослаб клиновой ремень.

- Натянуть или заменить клиновой ремень.

• Ослабло кабельное соединение.

- Закрепить оборванное кабельное

соединение.

• Неисправен предохранитель (F 01),

см. центральное электрооборудование.
- Заменить предохранители на новые.

• Компрессор не качает хладагент.

Замерз расширительный клапан.
Достигнуто насыщение индикатора
влажности.
- Заменить фильтр-осушитель.

Для этого следует отсосать хладагент и
вновь произвести заправку установки.

Из сопел вентилятора в кабину подается
охлажденный воздух.

Но его недостаточно для достаточного
охлаждения кабины.

• Загрязнен испаритель в крыше кабины.

- Прочистить испаритель.

• Испаритель неисправен.

- Заменить испаритель на новый (отсосать

хладагент и снова заполнить установку).

• Загрязнен конденсатор перед водяным

радиатором.
- Прочистить конденсатор.

• Уровень хладагента слишком низкий.

Белый шарик не плавает, он находится
внизу.
- Поручить проверку кондиционерa

сервисной службе.

• В кабину попадает наружный воздух.

- Полностью закрыть окна и двери.

Кондиционер временами подает охлажденный
воздух, через короткое время затем снова
теплый воздух.

• В расширительном клапане образовался

лед.
Фильтр-осушитель насыщен, если синий
шарик окрашен в розовый цвет.
- Заменить фильтр-осушитель.

(Опорожнить кондиционер и затем снова
заправить.)

112

4 Перед пуском в эксплуатацию
4.2 Кабина

9355

Компрессор слишком шумит.

• Поврежден подшипник компрессора.

- Отдать компрессор на ремонт или

заменить на новый.
Для этого следует отсосать хладагент и
снова заправить установку.

• Слишком низок уровень масла в

компрессоре (опознается по наружным
утечкам.)
- Ремонт производится специальными

мастерскими.
Контроль уровня масла на компрессоре
производится только при опорожненной
установке.
Для этого следует отсосать хладагент.

Влажность в кабине.

Вода капает из сопел вентилятора.

• Трубопроводы для стекания воды.

- Проверить пропуск линий стока воды.

и в случае необходимости продуть
сжатым воздухом.

Неисправность

Возможная причина или способ устранения

113

4 Перед пуском в эксплуатацию

4.2 Кабина

9355
4870

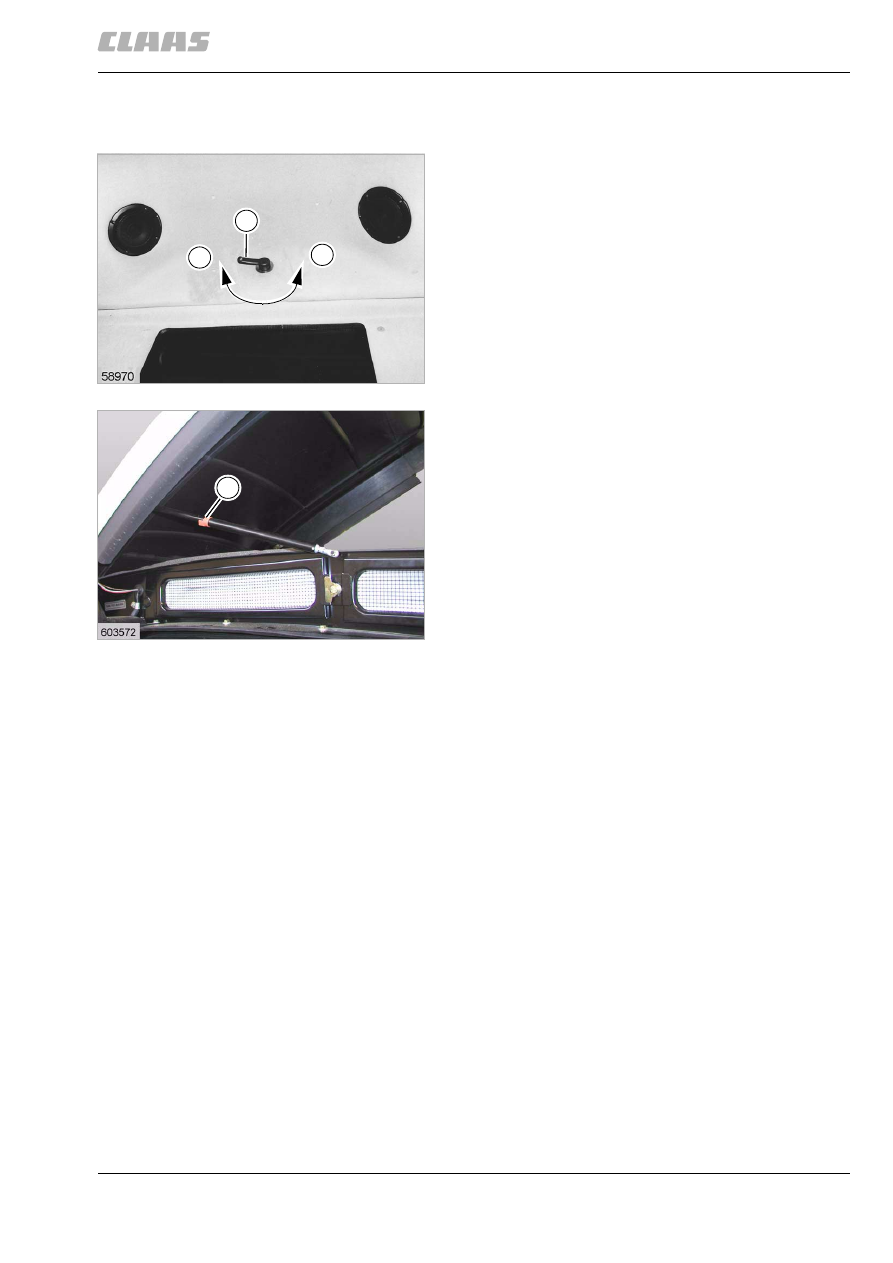

4.2.21 Открывание и закрывание крыши
кабины

Открывание крыши кабины:

– Установите рычаг (H) путем вращения влево

в положение (O).

– После этого поднимите крышу кабины вверх,

при этом пневматическая пружина должна
быть заблокирована фиксатором (S).

(рис. 6, 7)

Закрывание крыши кабины:

– Приподнять фиксатор (S), чтобы

разблокировать пневматическую пружину.

– Опустите крышу кабины вниз.
– После этого установите рычаг (H) путем

вращения вправо в положение (Z).

При этом крыша кабины запирается.

(рис. 6, 7)

6

2946

Z

O

H

7

2948

S

114

4 Перед пуском в эксплуатацию
4.3 Площадка водителя

9355

4.3 Площадка водителя

33562

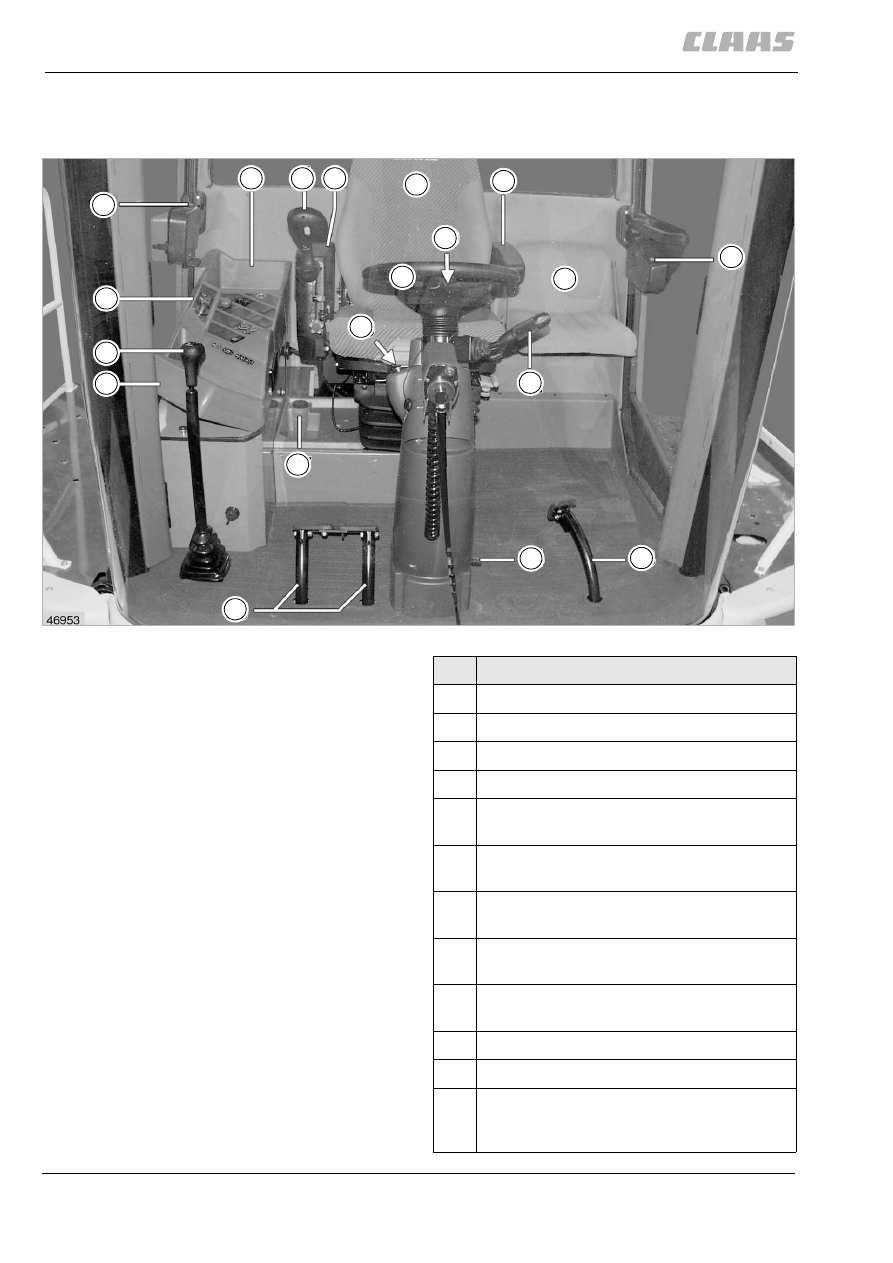

4.3.1 Обзор площадки водителя (начиная с машины № 49201020)

12166

8

18

3

2

1

4

5

6

7

8

10

11

16

17

15

14

13

12

9

19

Обозначение

1

Экран

2

Рычаг переключения скоростей

3

Пульт управления

4

Место для вещей

5

Рычаг движения с многофункциональной
ручкой

6

Правый подлокотник, регулируемый,
со встроенным рычагом движения

7

Комфортабельное сиденье водителя, по
заказу с пневматическим амортизатором

8

Левый подлокотник, регулируемый
(дополнительная оснастка)

9

Сиденье инструктора (дополнительная
оснастка)

10

Информатор движения

11

Рулевое колесо

12

Переключатель указателя направления
движения и звукового сигнала
(многофункциональный рычаг)
