Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 25

115

4 Перед пуском в эксплуатацию

4.3 Площадка водителя

9355

(рис. 8)

33564

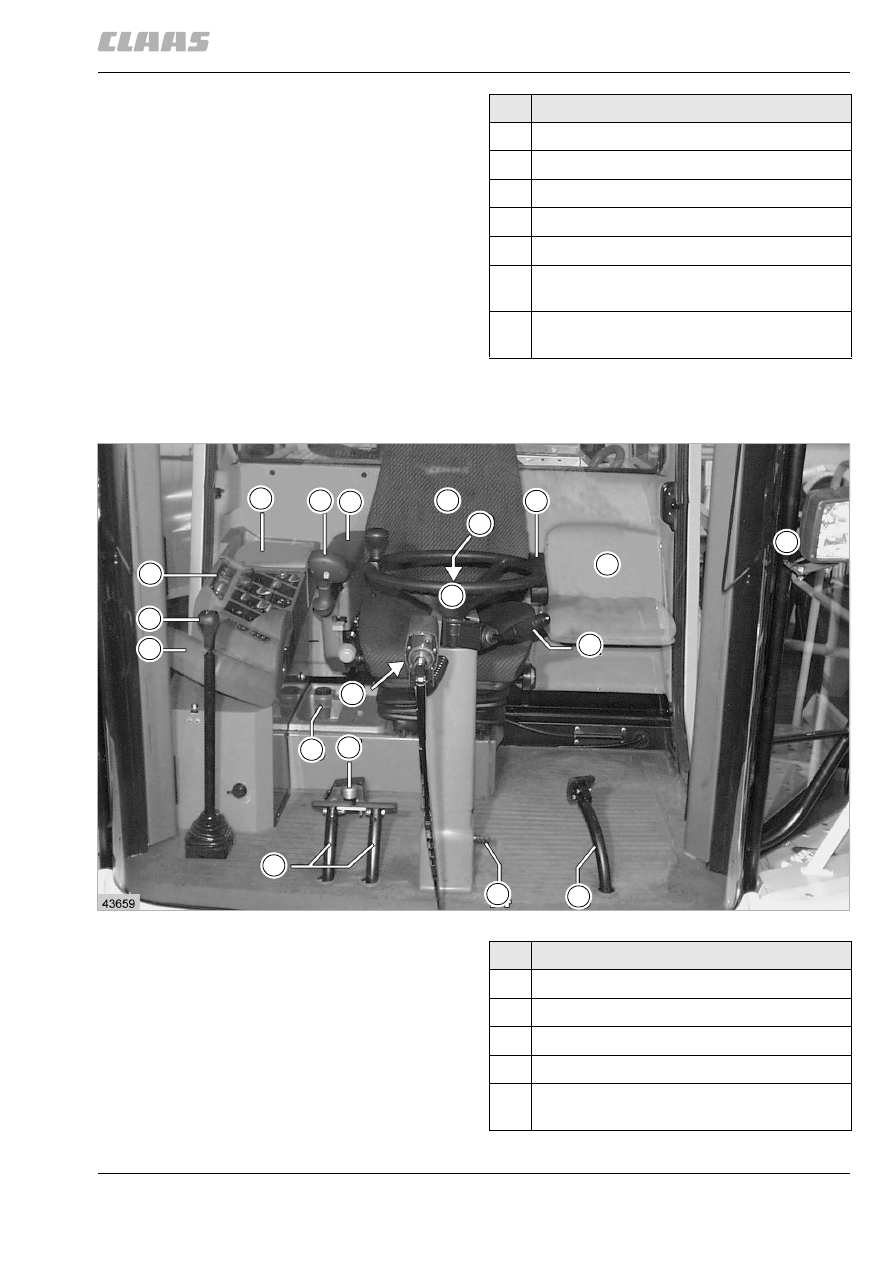

4.3.2 Обзор площадки водителя (до машины № 49201019)

13

Стояночный тормоз

14

Блокировка для наклона рулевой колонки

15

Педаль ножного тормоза

16

Замок зажигания

17

Резервуар для тормозной жидкости

18

Выключатель для бокового
стеклоочистителя

19

Выключатель для бокового
стеклоочистителя

Обозначение

12167

9

3

2

1

4

5

6

7

8

10

11

16

17

15

14

13

12

9

19

18

Обозначение

1

Экран

2

Рычаг переключения скоростей

3

Пульт управления

4

Место для вещей

5

Рычаг движения с многофункциональной
ручкой

116

4 Перед пуском в эксплуатацию
4.3 Площадка водителя

9355

(рис. 9)

6

Правый подлокотник, регулируемый,
со встроенным рычагом движения

7

Комфортабельное сиденье водителя, по
заказу с пневматическим амортизатором

8

Левый подлокотник, регулируемый
(дополнительная оснастка)

9

Сиденье инструктора (дополнительная
оснастка)

10

Информатор движения

11

Рулевое колесо

12

Переключатель указателя направления
движения и звукового сигнала
(многофункциональный рычаг)

13

Стояночный тормоз

14

Блокировка для наклона рулевой колонки

15

Педаль ножного тормоза

16

Замок зажигания

17

Ножной выключатель, автопилот CLAAS
ВКЛ. (до машины № 49200056)

18

Резервуар для тормозной жидкости

Обозначение

117

4 Перед пуском в эксплуатацию

4.3 Площадка водителя

9355
2660

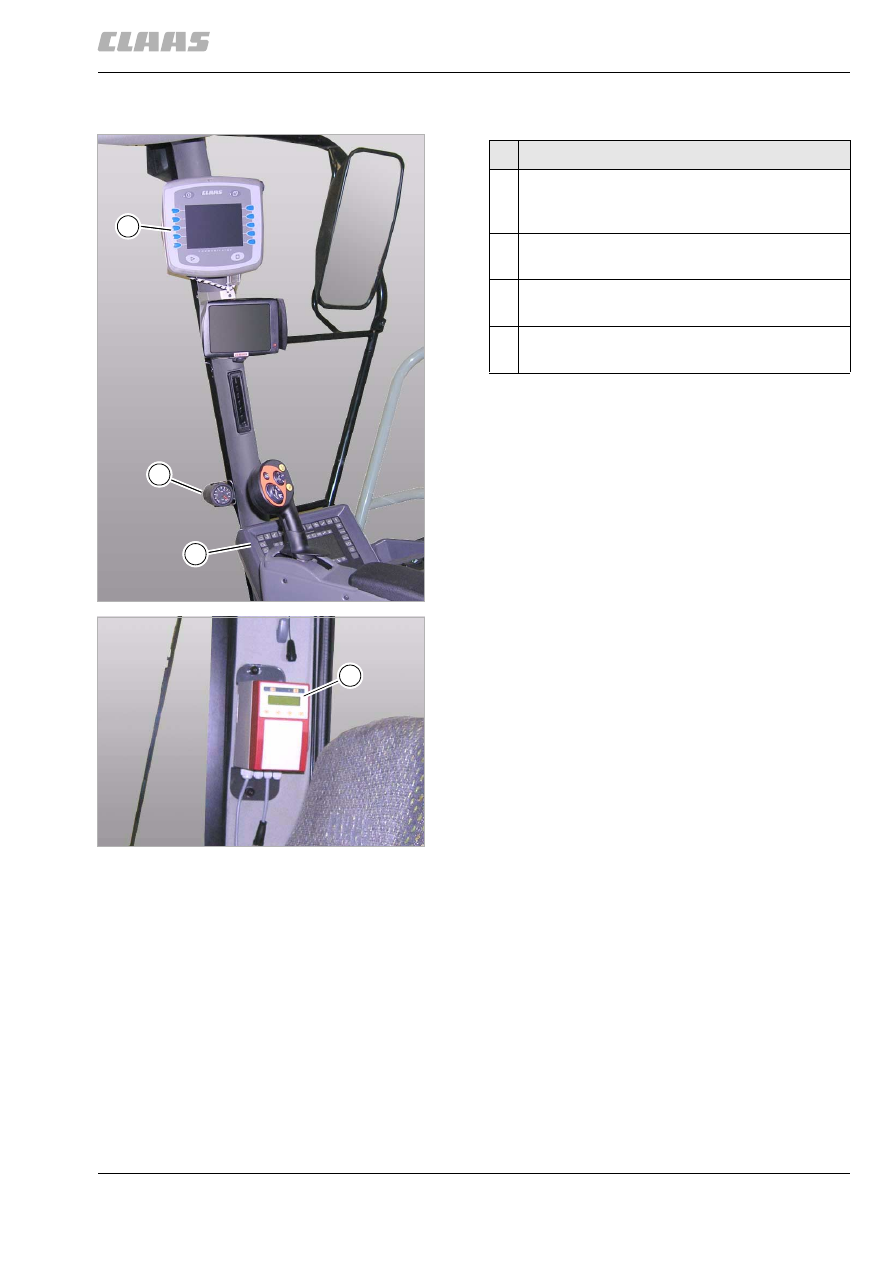

4.3.3 Обзор мониторов

(рис. 10, 11)

10

2471

11

10278

3

1

2

4

Обозначение

1

Бортовая информационная система CLAAS
(CIS) с бортовым информатором (оснастка
по выбору)

2

Манометр системы сжатого воздуха
(дополнительная оснастка)

3

Измерение урожая (квантиметр)
(дополнительная оснастка)

4

Элемент управления CLAAS ACTISILER
(дополнительная оснастка)

118

4 Перед пуском в эксплуатацию
4.3 Площадка водителя

9355

33565

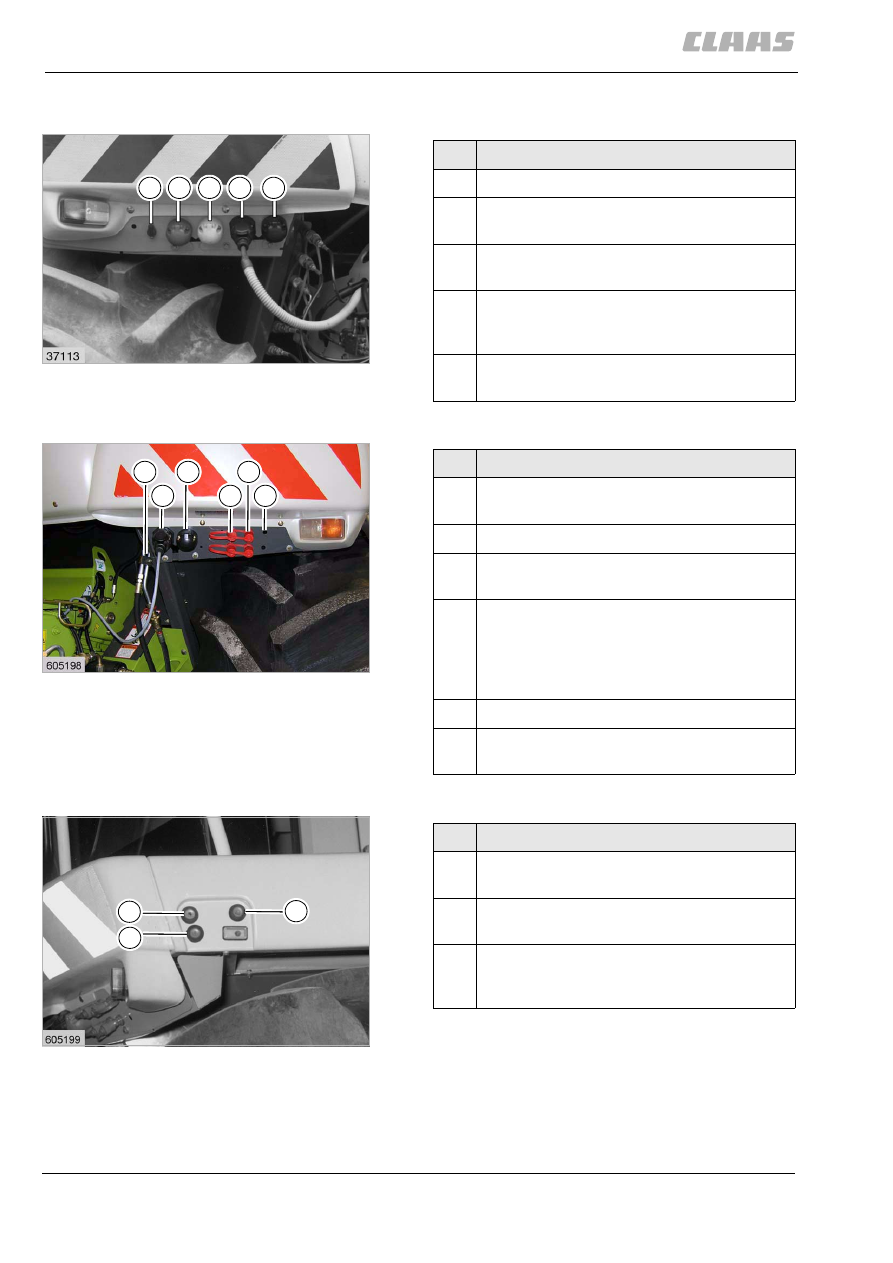

4.3.4 Розетки площадки водителя

(рис. 12)

(рис. 13)

(рис. 14)

12

12168

3

2

1

4

5

Обозначение

1

Розетка 12 В

2

7-полюсная розетка, 8-рядная приставка
для уборки кукурузы

3

7-полюсная розетка, предусмотренная для
контурной системы

4

13-полюсная розетка, дистанционное
управление – заточка и перемещение
противорежущей пластины

5

7-полюсная розетка, регулирование
скорости вращения мотовила и автопилот

13

12169

6

7

8

9

10

11

Обозначение

6

Присоединительные элементы для
реверса подающего устройства

7

13-полюсная розетка, метал. детектор

8

7-полюсная розетка, габаритные фонари,
8-рядная приставка для уборки кукурузы

9

Гидравлические быстроразъемные муфты
(электромагнитный 4/3-распределитель)
для складывания 8-рядной приставки для
уборки кукурузы, подъема / опускания
мотовила или прижима

10

Горизонтальное перемещение мотовила

11

Предусмотрено для приставок LEXION и
MEDION

14

12170

12

13

14

12

13

14

Обозначение

12

Нажимной выключатель, подъем
приставки

13

Нажимной выключатель, опускание
приставки

14

Нажимной выключатель, реверс
подающего устройства (аварийный
выключатель)
