107

4 Перед пуском в эксплуатацию

4.2 Кабина

9355

(рис. 4)

13

Свободно

14

Поворотный переключатель для
стояночного света, освещения дороги и
главный выключатель для рабочих фар:

Ступень 1 = стояночный свет

Ступень 2 = освещение дороги

15

Поворотный переключатель для рабочих
фар:

Ступень 1 = рабочие фары вверху на
кабине

Ступень 2 = дополнительные рабочие
фары на выгрузной трубе и в задней части

Функция обеспечивается только при
включенном защитном выключателе.

16

Поворотный переключатель для бокового
освещения, слева или справа

Функция обеспечивается только в
положении 1 или 2 поворотного
переключателя 15

17

Переключатель для проблесковых
маячков

18

Освещение кабины и лампа для чтения,
с раздельным включением

19

Циркуляционная решетка, кондиционер

20

Громкоговорители, подготовлены для
радиоприемника
(дополнительная оснастка)

21

Рычаг для открытия и закрытия крыши
кабины

22

Крючки для одежды

Обозначение

108

4 Перед пуском в эксплуатацию
4.2 Кабина

9355

33557

4.2.16 Ввод кондиционера в эксплуатацию

Масло для компрессора и хладагент – см. группу
"Техническое обслуживание".

Кабина оснащена эффективным вентилятором
свежего воздуха.

Посредством трехступенчатого переключателя (11)
можно выбирать любую из трех ступеней
производительности вентилятора. Перед
вентилятором включен испаритель (прибор
охлаждения).

Регулярно чистить фильтры в крыше кабины – см.
Чистка фильтров.

(рис. 4)

Включение кондиционера в работу:

– Завести дизельный двигатель.
– Включить вентилятор трехступенчатым

переключателем (11), ступени 1 - 3 по выбору.

– Поворотный термостатный

переключатель (10), регулируемый
бесступенчато, провернуть вправо в
соответствии с выбранной температурой.

Установка охлаждения включена в работу.

Через циркуляционную решетку (19)
предварительно охлажденный воздух из кабины
смешивается с отфильтрованным наружным
воздухом и после дополнительного охлаждения
подается в кабину через сопла (1 и 4) вентилятора.

Опасность!

Контакт с хладагентом.

Опасность получения серьезных травм и
даже смерти.

– Избегать контакта с хладагентом.
– При попадании брызг в глаза следует

сразу же обращаться к врачу.

– Работы по техническому

обслуживанию и ремонту должны
выполняться только в
специализированных мастерских по
обслуживанию холодильного
оборудования.

– Не допускается производство сварки

на деталях контура хладагента и в
непосредственной близости от них. –
опасность отравления!

– Максимальная температура

окружающей среды для хладагента
составляет 80 °C.

109

4 Перед пуском в эксплуатацию

4.2 Кабина

9355

– Посредством регулируемых сопел (4) и

жалюзи (1) вентилятора можно изменять
направление воздушного потока.

– Жалюзи вентилятора (1) в случае

необходимости можно закрыть.

При достаточном охлаждении компрессор
отключается термостатом и электромагнитной
муфтой.

При повышении температуры компрессор снова
автоматически включается.

Работа кондиционера возможна только при
закрытых дверях и окнах.

(рис. 4)

Кондиционер при неисправностях автоматически
отключается:

При этом светится сигнальная лампа (A1) на
мониторе.

Установка отключена от реле высокого давления.

После охлаждения установки кондиционер снова
автоматически включается.

Если установка включается очень часто с очень
короткими интервалами, то необходимо проверить
кондиционер на наличие неисправностей.

33558

4.2.17 Система отопления

После вентилятора свежего воздуха установлен
водяной нагревательный прибор.

Посредством поворотной кнопки (12) можно
регулировать расход горячей воды и, таким
образом, мощность обогрева.

Включение обогрева:

– Открыть запорные краны на двигателе.
– Провернуть поворотную кнопку (12) вправо.

Чем дальше вправо, тем выше мощность
обогрева.

– Направление воздуха можно изменять

посредством регулируемых сопел (1 и 4)
вентилятора (теплый или свежий воздух).

(рис. 4)

110

4 Перед пуском в эксплуатацию
4.2 Кабина

9355

33555

4.2.18 Обогрев зоны ног

Если специально требуется обогреть зону ног,
следует отрегулировать сопла вентилятора
следующим образом:

– Закройте регулируемые сопла (4) вентилятора.
– Закройте верхние сопла (1) вентилятора.
– Полностью откройте нижние сопла (1)

вентилятора с помощью регулировочных
колесиков (R).

– Направьте пластины сопел (1) вентилятора с

помощью других регулировочных
колесиков (R) на зону ног.

(рис. 4, 5)

11300

4.2.19 Режим REHEAT (Удаление влаги с
запотевших стекол кабины)

Систему REHEAT можно использовать на машинах,
оснащенных отоплением и кондиционером.

Систему можно использовать, к примеру,
при запотевших стеклах.

– Для этого следует включить кондиционер

дополнительно к отоплению.

Испаритель кондиционера включен перед
системой отопления.

Благодаря этому влажный воздух принимается
кондиционером и отводится.

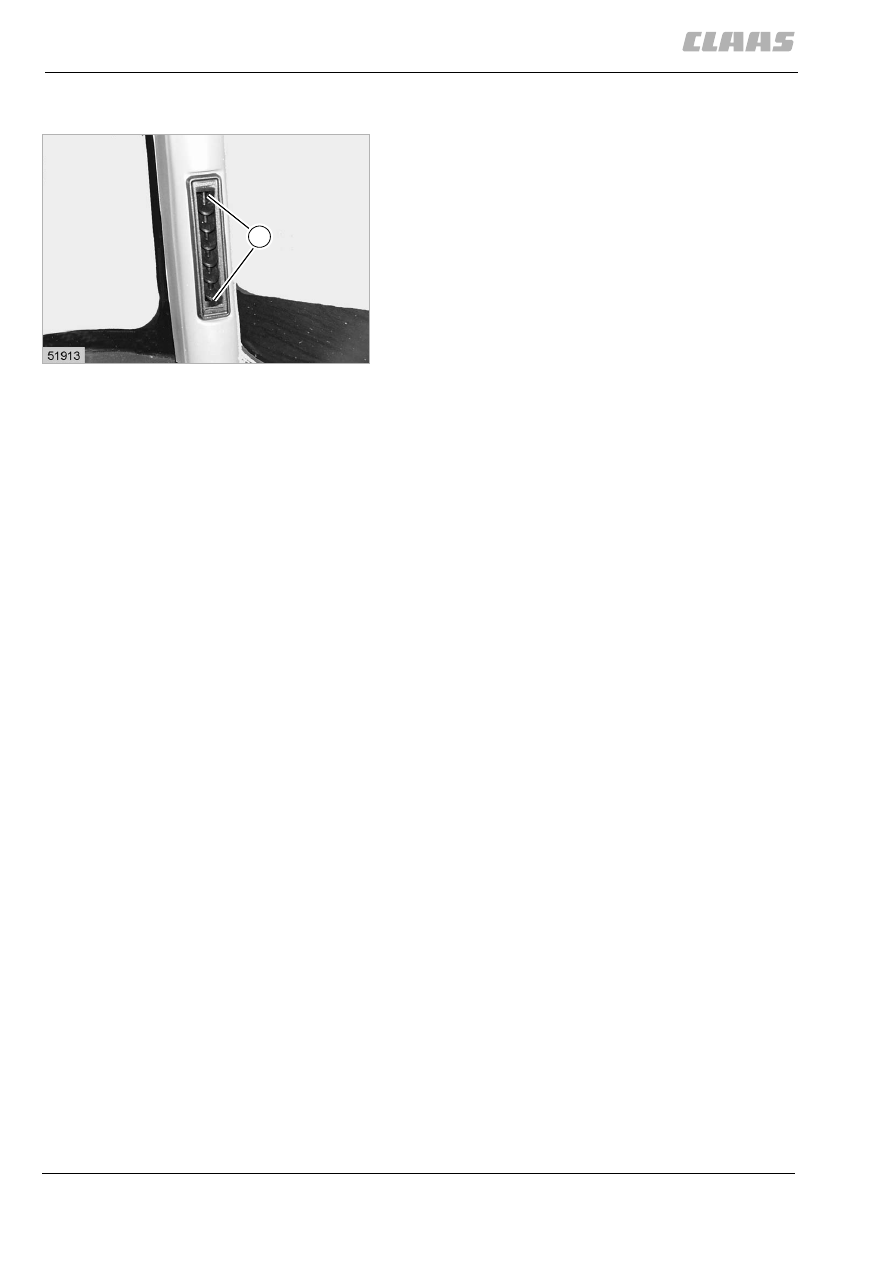

5

12164

R
