4 Перед пуском в эксплуатацию

4.2 Кабина

9355

Скорость вращения вентилятора испарителя
отображается на светящемся штриховом
индикаторе (6).

Режим REHEAT активизирован. Скорость
вращения вентилятора составляет 100 %.

– Скорость вращения вентилятора можно

установить в ручном режиме с помощью
клавиш (5- или 7+) после переключения
клавиши (13).

В режиме REHEAT компрессор включен постоянно
с целью удаления влаги из воздуха в кабине.

Блок управления в случае необходимости
включает отопление для предотвращения
изменения температуры в кабине.

Выключение режима REHEAT:

– Еще раз нажмите клавишу (1).

Режим REHEAT деактивируется.

(рис. 2)

4857

4.2.9 Индикация наружной температуры

– Нажмите клавишу "Out" (2).

Отображается наружная температура.

4858

4.2.10 Переключение индикации
температуры на градусы Фаренгейта

– Одновременно нажмите клавиши (2) и (5) в

течение 3 секунд.

Отображается требуемая заданная температура в
градусах Фаренгейта.

Указание!

При повторном нажатии клавиши Out (2) на
дисплее показывается заданное значение
температуры в кабине.

Указание!

При повторном нажатии клавиш (2) и (5)
индикация снова переключается на
градусы Цельсия.

104

4 Перед пуском в эксплуатацию
4.2 Кабина

9355

33555

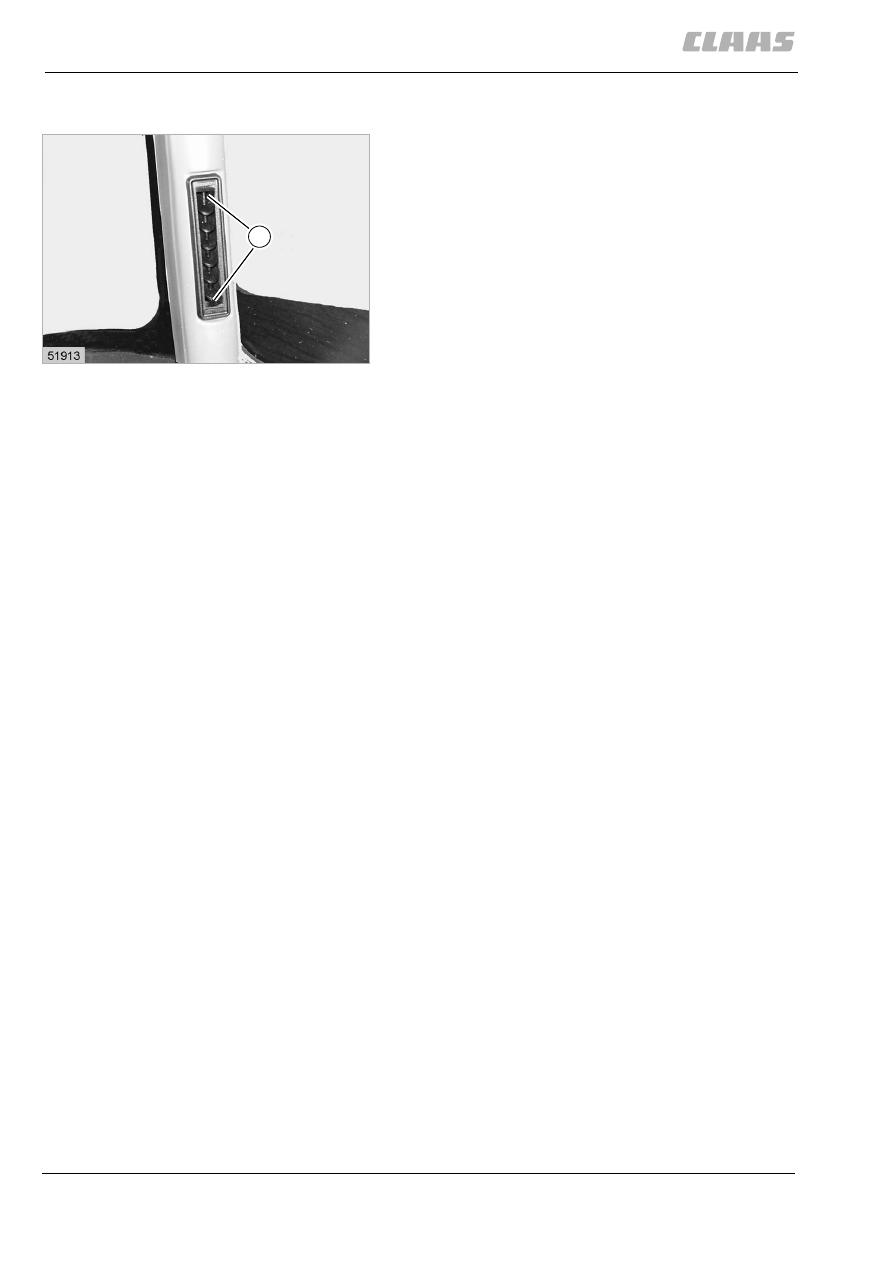

4.2.11 Обогрев зоны ног

Если специально требуется обогреть зону ног,
следует отрегулировать сопла вентилятора
следующим образом:

– Закройте регулируемые сопла (4) вентилятора.
– Закройте верхние сопла (1) вентилятора.
– Полностью откройте нижние сопла (1)

вентилятора с помощью регулировочных
колесиков (R).

– Направьте пластины сопел (1) вентилятора с

помощью других регулировочных
колесиков (R) на зону ног.

(рис. 1, 3)

3

12164

R

105

4 Перед пуском в эксплуатацию

4.2 Кабина

9355
4860

4.2.12 Индикация неисправности датчика температуры F0 (кабина, синий цвет)

4861

4.2.13 Индикация неисправности датчика температуры F1 (воздух на выходе вентилятора,
желтый цвет)

4862

4.2.14 Индикация неисправности датчика температуры F2 (снаружи, красный цвет)

Индикация F0

На неисправность датчика температуры в кабине
указывает мигание индикатора.

При неисправности индикатор мигает до тех
пор, пока неисправность не будет устранена.

Коммутационные выходы отключаются. Блок
управления деактивируется.

После устранения неисправности, к примеру,
обрыва кабеля, короткого замыкания или
отсутствия датчика, управляющий прибор снова
готов к работе.

Индикация F1

На неисправность датчика температуры
выдуваемого воздуха указывает мигание
индикатора.

При неисправности индикатор мигает до тех
пор, пока неисправность не будет устранена.

Коммутационные выходы отключаются. Блок
управления деактивируется.

После устранения неисправности, к примеру,
обрыва кабеля, короткого замыкания или
отсутствия датчика, управляющий прибор снова
готов к работе.

Индикация F2

На неисправность датчика температуры
выдуваемого воздуха указывает мигание
индикатора.

При неисправности индикатор мигает до тех
пор, пока неисправность не будет устранена.

Управляющий прибор остается
активизированным.

Устранить неисправность, к примеру,
обрыв кабеля, короткое замыкание или
неподключенный датчик.

106

4 Перед пуском в эксплуатацию
4.2 Кабина

9355

33556

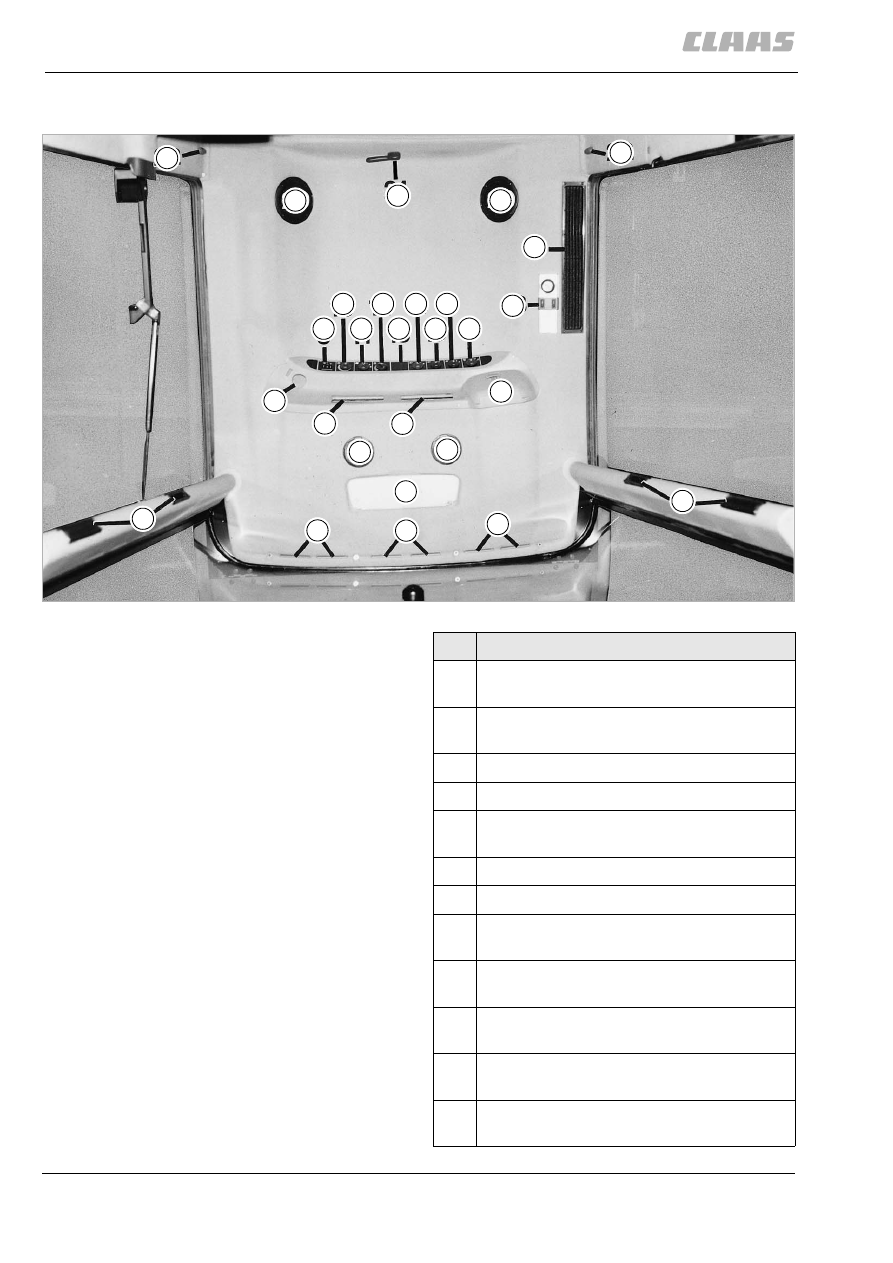

4.2.15 Кабина с системой кондиционирования (стандартная комплектация)

12165

4

20

18

18

19

17

16

14

12

10

9

11

13

15

5

6

4

4

3

2

2

2

1

1

7

20

8

16

17

Обозначение

1

Сопла вентилятора, регулируемые и
закрываемые

2

Шлицы вентилятора, постоянная
вентиляция

3

Солнцезащитный козырек

4

Сопла вентилятора, регулируемые

5

Держатель для ручного микрофона –
радиостанция

6

Место для радиостанции

7

Место для радиоприемника

8

Место для вещей, холодильный отсек при
наличии кондиционера

9

Переключатель, электрический привод
зеркал (дополнительная оснастка)

10

Поворотный выключатель-термостат
типа АС для кондиционера

11

Трехступенчатый переключатель для
двойного вентилятора

12

Поворотная кнопка клапана
регулирования обогрева
