Комбайн Claas JAGUAR 900-830 (модель 492). Руководство - часть 20

95

4 Перед пуском в эксплуатацию

4.2 Кабина

9355

4.2 Кабина

33553

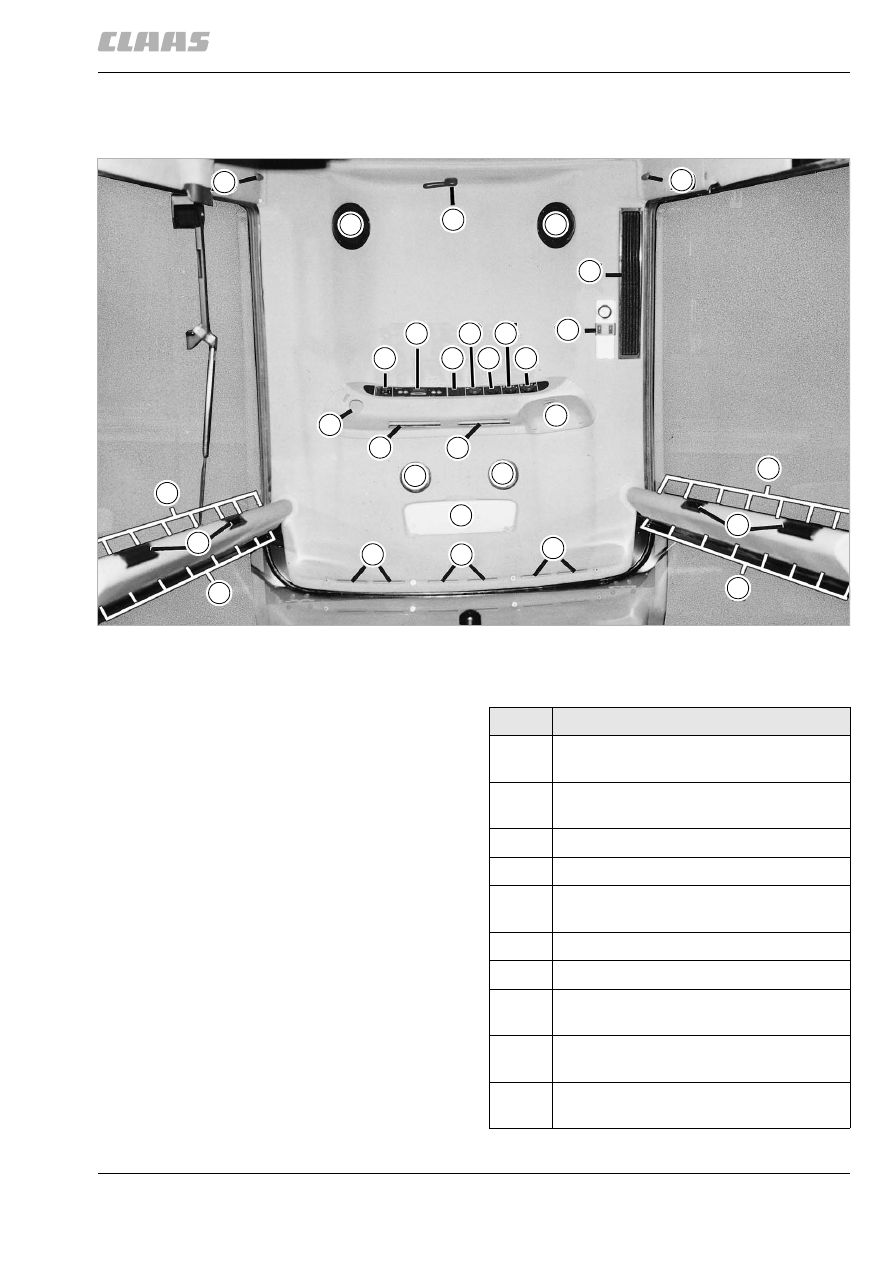

4.2.1 Кабина с автоматической системой кондиционирования

(от машины № 49202653 до машины № 49202702 /
начиная с машины № ...)

12163

1

20

18

18

19

17

16

14

12

10

9

11

13

15

5

6

4

4

3

2

2

2

2

2

1

2

2

1

7

20

8

Обозначение

1

Сопла вентилятора, регулируемые и
закрываемые

2

Шлицы вентилятора, постоянная
вентиляция

3

Солнцезащитный козырек

4

Сопла вентилятора, регулируемые

5

Держатель для ручного микрофона –
радиостанция

6

Место для радиостанции

7

Место для радиоприемника

8

Место для вещей, холодильный отсек
при наличии кондиционера

9

Переключатель, электрический привод
зеркал (дополнительная оснастка)

10

Прибор управления автоматикой
кондиционера

96

4 Перед пуском в эксплуатацию
4.2 Кабина

9355

(рис. 1)

11

Свободно

12

Поворотный переключатель для
стояночного света, освещения дороги и
главный выключатель для рабочих
фар:

Ступень 1 = стояночный свет

Ступень 2 = освещение дороги

13

Поворотный переключатель для
рабочих фар:

Ступень 1 = рабочие фары вверху на
кабине

Ступень 2 = дополнительные рабочие
фары на выгрузной трубе и в задней
части

Функция обеспечивается только при
включенном защитном выключателе.

14

Поворотный переключатель для
бокового освещения, слева или справа

Функция обеспечивается только в
положении 1 или 2 поворотного
переключателя 13

15

Переключатель для проблесковых
маячков

16

Освещение кабины и лампа для
чтения, с раздельным включением

17

Циркуляционная решетка, кондиционер

18

Громкоговорители, подготовлены для
радиоприемника
(дополнительная оснастка)

19

Рычаг для открытия и закрытия крыши
кабины

20

Крючки для одежды

Обозначение

97

4 Перед пуском в эксплуатацию

4.2 Кабина

9355
4850

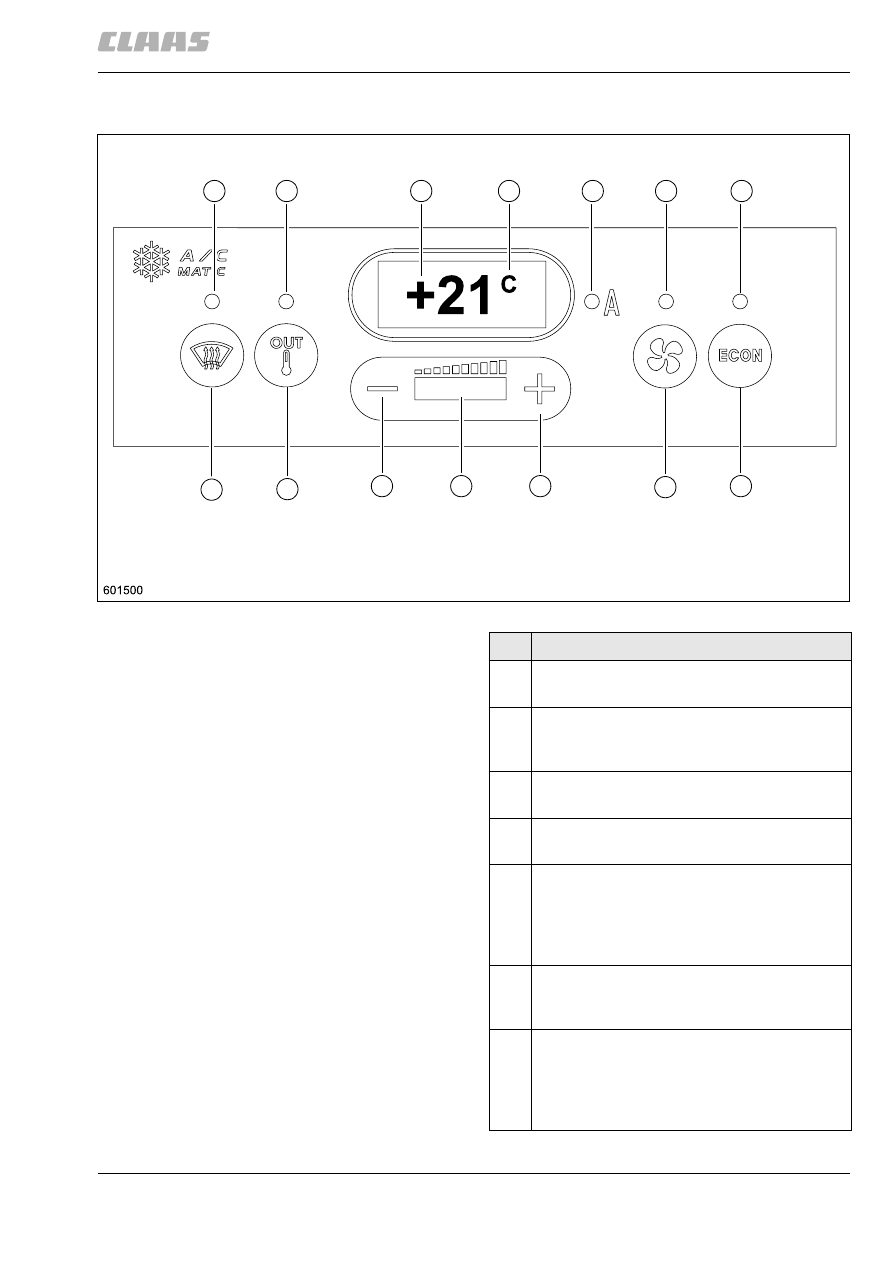

4.2.2 Автоматическая система кондиционирования

2937

2

3

4

8

9

10

12

11

1

2

5

6

7

13

14

Элемент управления с функцией

1

Клавиша для включения и выключения
функции REHEAT

2

Клавиша для переключения индикации
заданной температуры/наружной
температуры

3

Светодиод светится при включенной
функции REHEAT

4

Светодиод светится при индикации
наружной температуры на дисплее

5

Клавиша для уменьшения настройки
температуры кабины или, соответственно,
скорости вращения вентилятора, если
выбрана ручная регулировка скорости
вращения вентилятора

6

Светодиодный штриховой индикатор,
показывает скорость вращения
вентилятора испарителя 0–100 %.

7

Клавиша для увеличения настройки
температуры кабины или, соответственно,
скорости вращения вентилятора, если
выбрана ручная регулировка скорости
вращения вентилятора

98

4 Перед пуском в эксплуатацию
4.2 Кабина

9355

(рис. 2)

8

3-разрядный индикатор выбранной
температуры в кабине

В качестве альтернативы: Индикация
наружной температуры и кода
неисправности при неполадках

9

Индикация температуры в градусах
Цельсия или Фаренгейта

10

Светодиод, указывает на автоматический
режим

11

Светодиод светится, если скорость
вращения вентилятора испарителя
установлена вручную

12

Светодиод, светится при включенном
режиме ECON

13

Клавиша переключения
ручного/автоматического режима для
переключения скорости вращения
вентилятора испарителя

14

Клавиша для включения режима
ECON (компрессор выкл.)

Элемент управления с функцией
