Ящик зернотуковый увеличенной ёмкости (рисунок 7)состоит из ящика зернотукового поз.1 и надставной части (комплект для увеличения ёмкости ящика) поз.2, которая крепится к стенкам ящика болтами поз.14. Ящик представляет собой сварную емкость, разделённую средней стенкой на два отсека (для семян и удобрений) Комплект для увеличения ёмкости ящика состоит из вставки стенки передней поз.9, вставки стенки средней поз.7, вставка стенки задней поз.10 и двух вставок боковин поз.8. Вставки комплекта между собой соединяются болтами поз.14.

На раму модуля ящик устанавливается с помощью двух опор: левой поз.5 и правой поз.6.

Крышка ящика поз.4 имеет защелку и два подпружиненных фиксатора для фиксации крышки в закрытом и открытом положениях.

На правой боковине ящика установлена боковина поз.3 для крепления механизма привода. На средней стенке ящика установлены заслонки поз.13, перекрывающие семенной и туковые отсеки. Если высев семян производится без высева минеральных удобрений, заслонки снимают, и оба отделения ящика служат емкостью для семян.

При этом отверстия в задней стенке ящика для туковых высевающих аппаратов прикрывают задвижками поз.2 (см. рисунок 10).

К дну ящика крепится блок зерновых высевающих аппаратов поз.17 и циферблат, на котором установлен рычаг поз.15 регулятора нормы высева семян. На задней стенке ящика крепится блок туковых аппаратов поз.18.

На вставке передней стенки поз.9 ящика установлен механический указатель уровня семян поз.11. При заправке ящика семенами поплавок указателя уровня семян необходимо откинуть на кромку боковины.

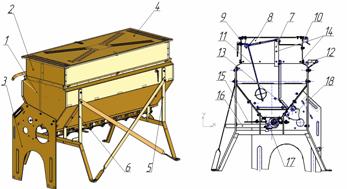

Рисунок 7. Ящик зернотуковый увеличенной ёмкости

1-Ящик зернотуковый; 2-надставная часть (комплект для увеличения ёмкости ящика) 3-боковина; 4-крышка; 5-опора левая;6-опора правая; 7-вставка стенки средней; 8-вставка боковины(правая,левая); 9-вставка стенки передней;10-вставка стенки задней; 11-указатель уровня семян;12-поручень; 13-заслонка ; 14-болты крепления надставной части; 15-рычаг для регулировки нормы высева; 16-рычаг опоражниватель; 17-блок зерновых высевающих аппаратов; 18-блок туковых аппаратов.
