4.1.3Сеялка - культиватор СКП -2,1Б. Батареей катков
Батарея катков (рисунок 6) шарнирно крепится к раме модуля при помощи рамки и является задней опорой сеялки. При работе сеялки батарея катков производит подповерхностное уплотнение почвы в зоне засеянных полос. На вал поз.5 установлены девять кольчато-шпоровых катков поз.1, распорные втулки поз.6, на двух из которых смонтированы подшипниковые узлы. Катки с распорными втулками стягиваются на валу гайкой поз.2. Смазка подшипниковых узлов производится через масленки. Налипшая на катки почва и растительные остатки снимаются чистиками, которые установлены на связи поз.4.

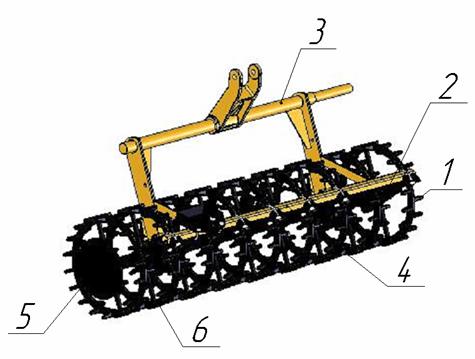

Рисунок 6. Батарея катков
1-каток кольчато-шпоровый; 2-гайка; 3-рамка; 4-связь рамки; 5-вал; 6-распорные втулки
