4.1.1

Сеялка - культиватор СКП -2,1Б. Рама сеялки



Рама модуля (рисунок 3) представляет собой сварную конструкцию, состоящую из сниц поз.2, двух брусьев продольных поз.5 и трех брусьев поперечных поз.9, на которые устанавливаются сошники.

К продольным брусьям рамы приварены подшипники поз.7 и поз.8, в которых устанавливается рамка с батареей катков. Для удобства погрузки и выгрузки модуля к сницам рамы приварены две пары строповочных петель. На верхних и нижних полках сниц поз.2 приварены две пары опор поз.1 для крепления верхнего и нижнего звеньев.

К двум задним поперечным брусьям поз.9 приварены связь с упором поз.4, к которому крепится гидроцилиндр, и палец поз.3, на котором устанавливается комплект сменных звездочек и шестерен механизма привода.

К сницам и продольному брусу приварены раскосы, к которым крепится прицеп модуля.

На поперечном брусе установлены планки поз.6, к которым крепится боковина механизма привода.

Для транспортировки сеялок  «Цугом» на задний брус рамы приварены две направляющие поз.12   с    установленной поперечной  съёмной      планкой

 поз.13.

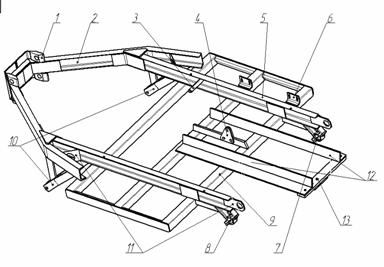

Рисунок 3. Рама сеялки СКП-2,1Б

1-опора; 2-сница; 3-палец; 4-упор; 5-брус продольный; 6-планка;             7,8-подшипник; 9-поперечный брус; 10-раскос; 11-строповочные петли,

12-направляющие; 13-планка «Цуга»










4.1.2

Сеялка - культиватор СКП -2,1Б. Опора передняя



Сдвоенная  передняя опора (рисунок 4) состоит из2-х пневматических колес поз.3 и стойки поз.1 . Пневматические колёса крепятся к стойке  болтами поз.4. и поз.5

Опора устанавливается в обойме поз.17 (рисунок 2), которая присоединена к звеньям верхнему поз.15 и нижнему поз.14, образующим параллелограммный механизм.
































Рисунок 4. Опора передняя

1-стойка; 2- ступица в сборе; 3 -колесо пневматическое-2шт.

4.-спец болт с секретом-2шт.; 5-болт -6шт.






























































Рисунок 5.Фиксатор



1-рукоятка; 2-палец; 3-кулачок; 4-кронштейн; 5-пружина







Фиксатор вилки колеса (рисунок 5) установлен в кронштейне обоймы. При повороте рукоятки поз.1 ее стержень передвигается по направляющей поверхности кулачка поз.3, задавая пальцу поз.2 осевое перемещение. Фиксированное положение пальца обеспечивается пружиной поз.5.



Фиксирование вилки колеса производить при движении сеялки задним ходом во время транспортно-складских и  погрузочно-разгрузочных операций.
