Сеялка - культиватор СКП -2,1Б. Устройство и работа составных частей  сеялки

4.1Сеялка

Сеялка (рисунок 2) состоит из основных узлов:

-рама поз.16;

-сдвоенная передняя опора поз.8;

-батарея катков поз.6;

-ящик зернотуковый увеличенной ёмкости поз.1;

-зерновые высевающие аппараты (9шт.) поз.21;

-туковые высевающие аппараты (9шт.) поз.22;

-механизм привода высевающих аппаратов поз.9;

-сошники (9шт.) поз.7;

-прицеп поз.11;

-гидроцилиндр поз.2;

-рамка  поз.5

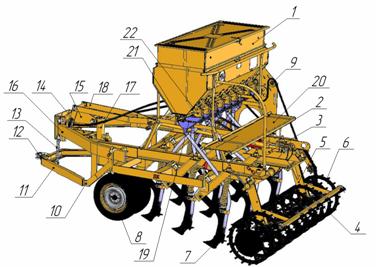

Рисунок 2. Сеялка СКП-2,1 Б

1-ящик зернотуковый увеличенной ёмкости; 2-гидроцилиндр; 3-упор для транспортного положения;   4-чистик; 5-рамка; 6-батарея катков; 7-сошники; 8-сдвоенная передняя опора ; 9-механизм привода высевающих аппаратов; 10-палец;11-прицеп; 12-серьга; 13-цепная подвеска; 14-звено нижнее;  15-звено верхнее; 16-рама; 17-обойма; 18-тяга; 19-указатель вращения зернового вала; 20-доска подножная; 21-зерновые высевающие аппараты; 22-туковые высевающие аппараты.
