Глава 119.

Условное изображение резьбы

В моделях КОМПАС!3D резьба создается не как винтовая поверхность, а как условное

изображение — каркасный цилиндр или конус.

Чтобы построить в модели изображение резьбы, вызовите команду Условное изобра

жение резьбы.

После вызова команды укажите базовый объект — круглое ребро цилиндрической (ко!

нической) грани, на которой должна быть построена резьба.

Если границы резьбы заданы, в качестве базового объекта можно указать саму поверх!

ность, на которой должна быть построена резьба.

В окне модели возникнет фантом условного изображения резьбы.

Тип резьбы — наружная или внутренняя — определяется системой автоматически. Ин!

формация о типе отображается в одноименном справочном поле на вкладке Парамет

ры.

Если необходимо, вы можете указать начальную и/или конечную границу резьбы — по!

верхность, грань или плоскость, до которой нужно построить резьбу. Для этого активи!

зируйте нужный переключатель — Начальная граница или Конечная граница — и

укажите в окне модели или в Дереве модели требуемый объект. Фантом резьбы будет

соответствующим образом перестроен.

Например, для построения резьбы на стержне с фаской необходимо в качестве базового

объекта указать ребро, разделяющее цилиндрическую поверхность стержня и коничес!

кую поверхность фаски, а в качестве начальной границы — поверхность торца стержня

(рис. 119.1).

Опции Автоопределение диаметра и На всю длину управляют значениями номи!

нального диаметра и длины резьбы соответственно. Если эти опции включены, то диа!

метр и длина определяются автоматически по размерам и положению объектов, указан!

ных для построения резьбы. Автоматически рассчитанные значения диаметра и длины

резьбы отображаются в полях Номинальный диаметр резьбы и Длина соответс!

твенно. Например, на рис. 119.1 длина резьбы определяется автоматически. Она равна

расстоянию между начальной и конечной гранями.

Чтобы задать значение диаметра резьбы вручную, отключите автоопределение диамет!

ра. Затем введите в ставшее доступным поле Номинальный диаметр резьбы нужное

значение.

Чтобы задать значение длины резьбы вручную, отключите построение на полную длину.

Затем введите в ставшее доступным поле Длина нужное значение.

Группа переключателей Направление доступна, если для выполнения команды указано

круглое ребро, разграничивающее две цилиндрических (или конических, или коничес!

кую и цилиндрическую) грани. Чтобы выбрать одну из этих граней для построения резь!

бы, активизируйте нужный переключатель — Прямое направление или Обратное

направление. Фантом резьбы на экране будет перестроен.

359

Часть XXIV.Элементы оформления

Завершив настройку, нажмите кнопку Создать объект для фиксации условного изоб!

ражения резьбы в модели.

В окне модели появится каркасный цилиндр или конус (рис. 119.1), изображающий

резьбу, а в Дереве — пиктограмма резьбы.

Базовое ребро Конечная грань

Условное


резьбы

Начальная

грань

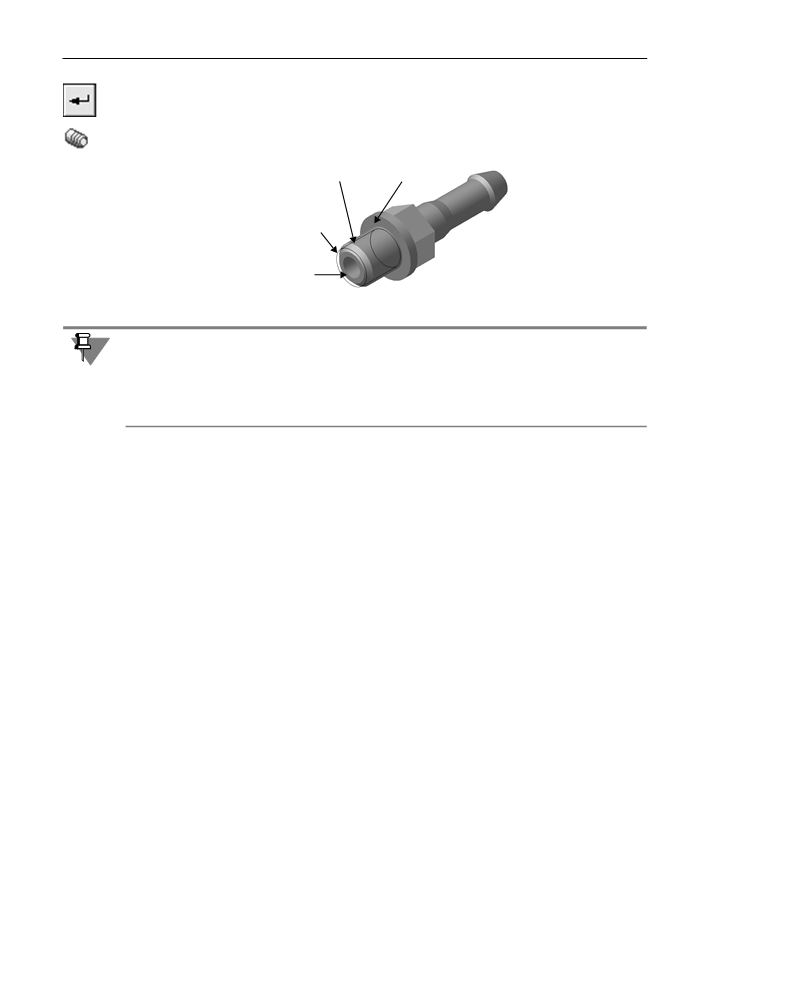

Рис. 119.1. Условное изображение резьбы в детали Ниппель

Обратите внимание на то, что условное изображение резьбы всегда показывается в мо!

дели полностью. Например, в результате выполнения команды Сечение поверхнос

тью элемент, на котором построена резьба, оказался отсечен (или рассечен). При этом

условное изображение резьбы отображается в модели целиком, несмотря на то, что по!

верхность (или часть поверхности), на которой построена резьба, не видна.

При создании в чертежах ассоциативных видов моделей, содержащих условные изобра!

жения резьбы, эти изображения могут быть также построены в видах (см. Том II, раздел

50.3.3 на с. 90).

360

Глава 120.

Трехмерный макроэлемент

Трехмерный макроэлемент — группа объектов модели. Логическое группирование объ!

ектов путем объединения их в макроэлементы позволяет представить Дерево модели

модели в более компактном виде. Это упрощает ориентацию в Дереве, особенно при ра!

боте со сложными моделями, содержащими много объектов.

В макроэлементы целесообразно объединять объекты, имеющие общее функциональ!

ное или конструктивное назначение.

Объекты, включенные в макроэлемент, отображаются в Дереве модели как подчиненные

объекты этого макроэлемента и отмечаются пиктограммами!папками. Порядок работы с

ними такой же, как с объектами, не входящими в макроэлементы: их можно редактиро!

вать, исключать из расчета, удалять и т.д. Кроме того, объекты, входящие в макроэле!

мент, могут участвовать в операциях (например, копирования).

Трехмерные макроэлементы могут быть вложенными друг в друга. Количество уровней

вложенности не ограничено. Другими словами, вы можете включать в макроэлемент

▼ несколько уже существующих макроэлементов,

▼ объекты, принадлежащие любому из существующих макроэлементов.

На рисунке 120.1 в качестве примера показан макроэлемент Проушина. Он содержит

следующие объекты: проушину с внешней и внутренней бобышками и отверстием и от!

верстия под винты. Бобышки и отверстия под винты, в свою очередь, объединены в од!

ноименные макроэлементы, подчиненные макроэлементу Проушина.

а)

б)

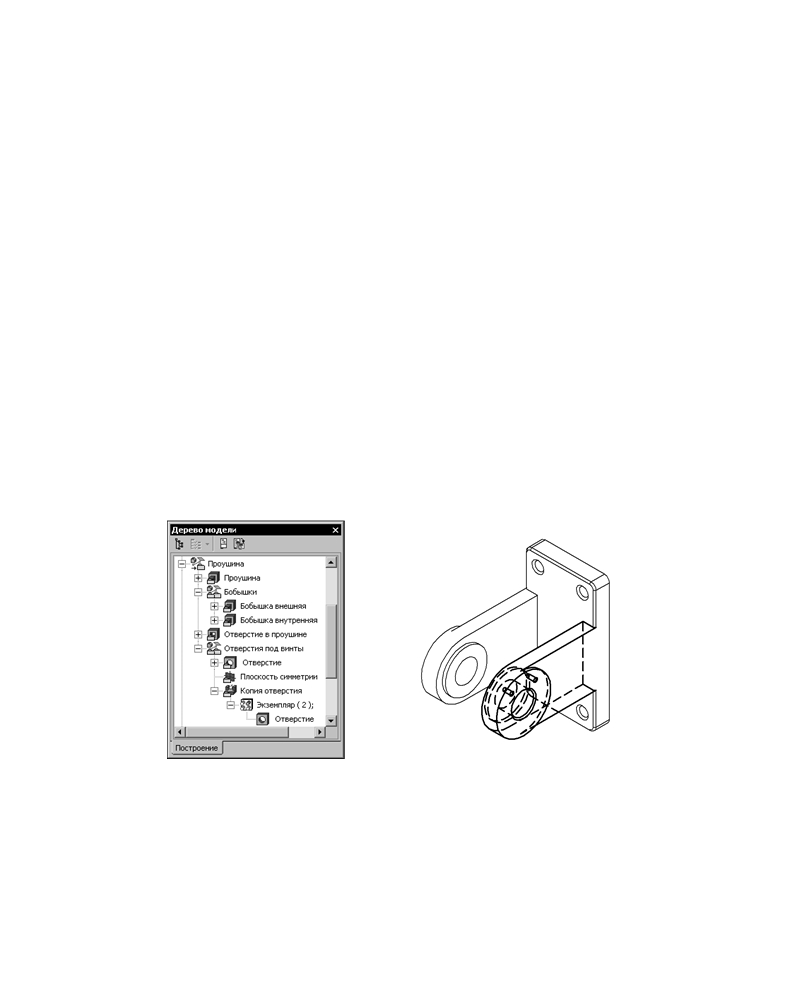

Рис. 120.1. Макроэлемент Проушина: а) отображение в Дереве модели,

б) объекты модели, входящие в макроэлемент (выделены)

При выделении в Дереве модели пиктограммы макроэлемента в окне модели подсвечи!

ваются все объекты, входящие в этот макроэлемент.

362

Глава 120. Трехмерный макроэлемент

120.1.

Создание трехмерного макроэлемента

Чтобы создать в модели новый макроэлемент, вызовите команду Сервис — Создать

макроэлемент.

Внизу Дереве модели появится макроэлемент, не содержащий ни одного объекта. Вы

можете добавить в него объекты модели (см. раздел 120.3 на с. 364).

Чтобы объединить в макроэлемент несколько существующих объектов, выделите их в

Дереве модели и вызовите команду Объединить в макроэлемент из контекстного ме!

ню или из меню Сервис.

Макроэлемент, содержащий указанные объекты, появится на месте самого нижнего из

включенных в этот макроэлемент объектов. Пиктограммы объектов разместятся на

уровне, следующем за уровнем макроэлемента. Порядок расположения объектов в мак!

роэлементе совпадает с порядком их расположения в Дереве перед созданием макро!

элемента.

Обратите внимание на то, что объединить в макроэлемент можно только такие объекты,

которые входят в состав одного и того же «родительского» объекта и располагаются на

одном и том же уровне, за исключением:

▼ эскизов в составе операции по сечениям,

▼ сгибов в составе листового элемента (например, сгибов, составляющих подсечку),

▼ экземпляров массива.

Таким образом, невозможно объединить в макроэлемент объекты, принадлежащие

▼ разным компонентам сборки,

▼ макроэлементу и всей модели,

▼ компоненту сборки и всей сборке и т.п.

120.2.

Управление показом состава макроэлемента

Доступны два способа отображения макроэлемента в Дереве модели:

▼ с показом состава,

▼ без показа состава.

Если показ состава включен, то рядом с пиктограммой макроэлемента в Дереве отобра!

жается значок «+». Щелчок мышью на этом значке (после которого он отображается как

«!») разворачивает список объектов, входящих в состав макроэлемента.

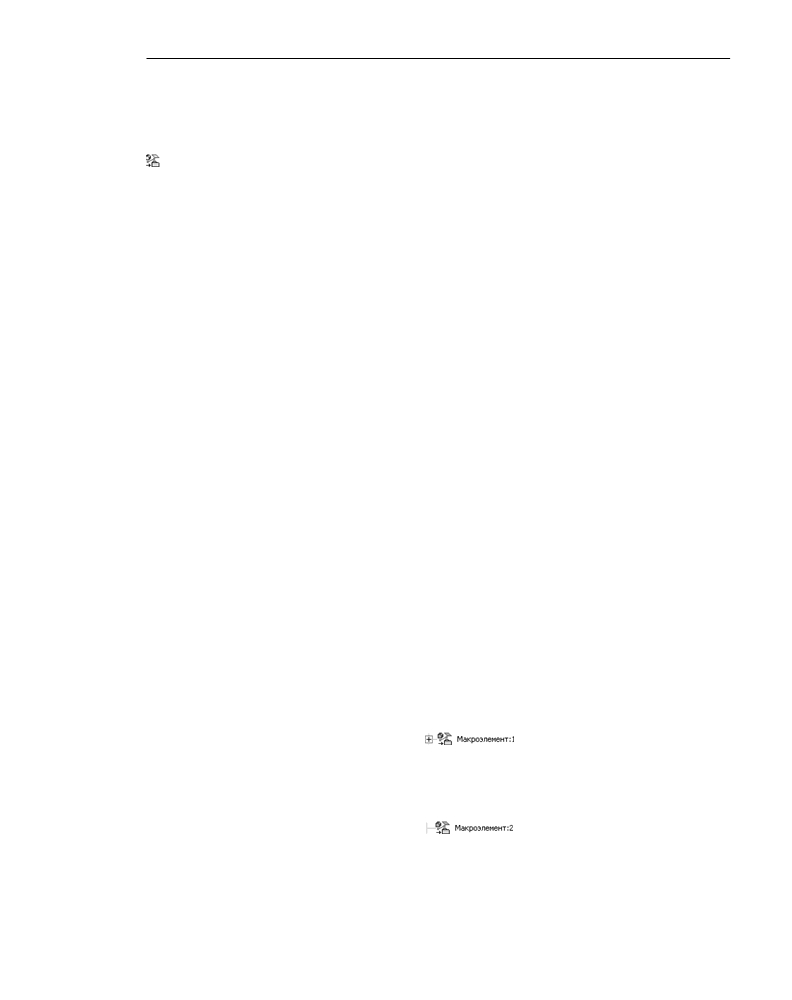

Рис. 120.2.

Если показ состава выключен, то значок «+» у пиктограммы макроэлемента отсутствует.

Просмотр состава такого макроэлемента в Дереве модели невозможен.

Рис. 120.3.

Способ отображения макроэлемента в Дереве никак не влияет на отображение состав!

ляющих его объектов в окне модели.

363

Часть XXV. Сервисные функции

По умолчанию показ состава вновь созданного макроэлемента включен.

Чтобы выключить показ состава макроэлемента, выделите его в Дереве модели и вызо!

вите из контекстного меню команду Скрыть состав. Чтобы вернуть отображение соста!

ва, следует вызвать из контекстного меню макроэлемента команду Показать состав.

Если выделены несколько макроэлементов с различной настройкой отображения, то в

контекстном меню доступны обе команды.

120.3.

Изменение состава макроэлемента

После того, как макроэлемент создан, его состав можно изменить, «перетаскивая» объ!

екты мышью в Дереве модели.

Изменение состава макроэлемента возможно, если в Дереве отображается последова!

тельность построения модели (см. раздел 84.3.1 на с. 34).

▼ Чтобы добавить объект в макроэлемент, «перетащите» пиктограмму объекта на пиктог!

рамму макроэлемента.

Когда форма курсора изменится, «отпустите» объект. Он будет добавлен в состав вы!

бранного макроэлемента. Если объект размещался в Дереве модели выше макроэлемен!

та, то положение макроэлемента после добавления этого объекта не изменяется. В про!

тивном случае макроэлемент перемещается в Дереве модели на место добавленного

объекта.

▼ Чтобы исключить объект из макроэлемента, разверните его состав (для этого необходи!

мо, чтобы показ состава макроэлемента был включен, см. раздел120.2 на с. 363). «Пере!

тащите» пиктограмму объекта в Дереве за пределы макроэлемента.

Когда форма курсора изменится, «отпустите» объект. Он будет исключен из макроэле!

мента и появится в том месте Дереве модели, где находился до включения в макроэле!

мент.

▼ Чтобы переместить объект из макроэлемента в конкретное место Дереве модели, «пере!

тащите» объект к этому месту. Когда курсор примет вид стрелки, «отпустите» объект. Ес!

ли курсор не превращается в стрелку, это означает, что перемещаемый объект не может

занимать указанное положение в иерархии объектов модели.

Начало координат невозможно включить в макроэлемент или исключить из него при по!

мощи мыши. Для этого необходимо пользоваться командами Объединить в макро

элемент и Разрушить макроэлемент соответственно.

С помощью мыши возможно также перемещение объектов между макроэлементами.

120.4.

Разрушение макроэлемента

Разрушение макроэлемента — операция, обратная его созданию.

После разрушения макроэлемента его пиктограмма удаляется из Дереве модели, а со!

ставлявшие его элементы возвращаются на свои места.

364

Глава 120. Трехмерный макроэлемент

Макроэлементы, входящие в состав разрушаемого, сохраняются.

Чтобы разрушить макроэлемент (макроэлементы), выделите его и вызовите команду

Разрушить из контекстного меню или из меню Сервис.

120.5. Удаление макроэлемента

Удаление макроэлемента означает удаление его самого и объектов, входящих в его со!

став.

Чтобы удалить макроэлемент (макроэлементы), выделите его и вызовите команду Уда

лить из контекстного меню или из меню Редактор.

После этого на экране появится диалог удаления объектов. В нем перечислены все объ!

екты, входящие в удаляемый макроэлемент. Вы можете подтвердить удаление или отка!

заться от него.

365

Глава 121.

Создание чертежа текущей модели

Вы можете создать чертеж с ассоциативным видом модели (детали или сборки) непос!

редственно при работе с этой моделью.

Документ!модель должен быть сохранен в файл на диске.

Чтобы перейти к созданию чертежа, вызовите команду Операции — Создать новый

чертеж из модели.

После этого автоматически создается новый чертеж, а в нем — Произвольный ассоци!

ативный вид. При этом в качестве модели, изображаемой в виде, уже выбрана текущая

трехмерная модель. Остальные параметры вида — умолчательные (ориентация — спе!

реди, цвет — черный, масштаб — 1:1 и т.д.). Если необходимо, измените параметры.

Затем укажите положение базовой точки вида.

В чертеже будет создан произвольный вид, изображающий текущую модель.

Дальнейшая работа с чертежом — создание других ассоциативных видов, оформление

и т.п. ведется так же, как и с чертежом, созданным обычным способом.

366

Глава 122.

Получение информации о модели

При работе с моделью вы можете получить справочные сведения о любом объекте дета!

ли или сборки: ребре, грани, элементе, поверхности, компоненте и др.

Объект или объекты, информация о которых необходима, можно выбрать как до вызова

команды, так и после.

Одни объекты можно указать только в Дереве, например, сборки, детали, элементы, эс!

кизы, ломаные, другие — только в окне, например, ребра, грани, вершины, сегменты

контура в эскизе, сегменты ломаной, третьи — и в Дереве, и в окне, например, начала

координат, вспомогательные и конструктивные плоскости, точки, сплайны.

Чтобы получить информацию об объекте, нажмите кнопку Информация об объекте

на панели Измерения (3D) или выберите ее название из меню Сервис.

На экране появится Информационное окно.

Если перед вызовом команды в Дереве или в окне модели были выделены объекты, то

информационное окно будет содержать сведения об этих объектах. В противном случае

Информационное окно пусто.

Укажите в Дереве модели или в окне модели объект, сведения о котором необходимо по!

лучить. Данные об этом объекте будут добавлены в Информационное окно.

По умолчанию выдается краткая информация об объекте, т.е. только основные сведения

(см. раздел 122.1). При необходимости вы можете получить также дополнительные све!

дения об объекте (см. раздел 122.2). Для этого отключите опцию Кратко на Панели

свойств и укажите объект (объекты) еще раз.

На Панели свойств можно также задать точность вычислений, единицы измерения дли!

ны и угла. Изменение этих параметров немедленно отражается в Информационном окне.

Для завершения команды получения информации нажмите кнопку Прервать команду

на Панели специального управления или закройте Информационное окно.

122.1.

Основные сведения

Основные сведения об объекте:

▼ Номер измерения.

▼ Название объекта.

▼ Тип объекта. Сведения о типе объекта берутся из математического описания объекта. На!

пример:

▼ ребро может иметь тип прямая, дуга окружности, сплайн NURBS и др.;

▼ грань или поверхность может иметь тип плоская, тороидальная, линейчатая по&

верхность, сплайновая поверхность и др.

Некоторые объекты, например, точка или элемент, не имеют типа.

▼ Числовые параметры объекта. Набор параметров зависит от объекта:

▼ для объектов, представляющих собой разновидность кривой (ребро, пространс!

твенная кривая, контур в эскизе и др.), определяется длина,

367

Глава 123.

Проверка пересечений компонентов сборки

Иногда одной из целей моделирования сборки является обнаружение мест нежелатель!

ных пересечений и касаний компонентов («натыков» в конструкции).

Для выявления таких мест вызовите команду Сервис — Проверка пересечений.

После вызова команды последовательно указывайте курсором компоненты, которые

требуется проверить на пересечение. Выбранные компоненты будут показаны в Списке

компонентов на Панели свойств.

Если требуется обнаружить касание компонентов, включите опцию Считать касания

пересечениями.

После указания компонентов нажмите кнопку Проверить пересечения на Панели спе!

циального управления.

В списке Обнаруженные пересечения на Панели свойств появятся порядковый номер

пересечения и названия пересекающихся (касающихся) компонентов. В окне модели

подсвечивается область их пересечения (или касания).

Для выхода из команды проверки пересечений нажмите клавишу <Esc> или кнопку Пре

рвать команду.

369

Глава 124.

Разнесение компонентов сборки

Иногда сборку требуется увидеть в «разобранном» виде (так, чтобы были видны все ее

компоненты).

Перед разнесением компонентов требуется установить параметры разнесения: выбрать

компоненты, а также направление и величину их перемещения.

Чтобы задать параметры разнесения, вызовите команду Сервис —Разнести компо

ненты — Параметры.

Один и тот же компонент может участвовать в нескольких шагах разнесения.

В одном шаге разнесения могут участвовать несколько компонентов.

Компонент, входящий в подсборку (на любом уровне вложенности), может участвовать

в шаге разнесения независимо от других компонентов этой подсборки.

370

Глава 124. Разнесение компонентов сборки

Список

шагов разнесения

Переключатель для

активизации режима указания

разносимых компонентов

Список компонентов, участвующих

в выделенном шаге разнесения

Переключатель для

активизации режима

указания объекта, задающего

направление разнесения

Переключатель для выбора

направления разнесения

Поле ввода

расстояния разнесения

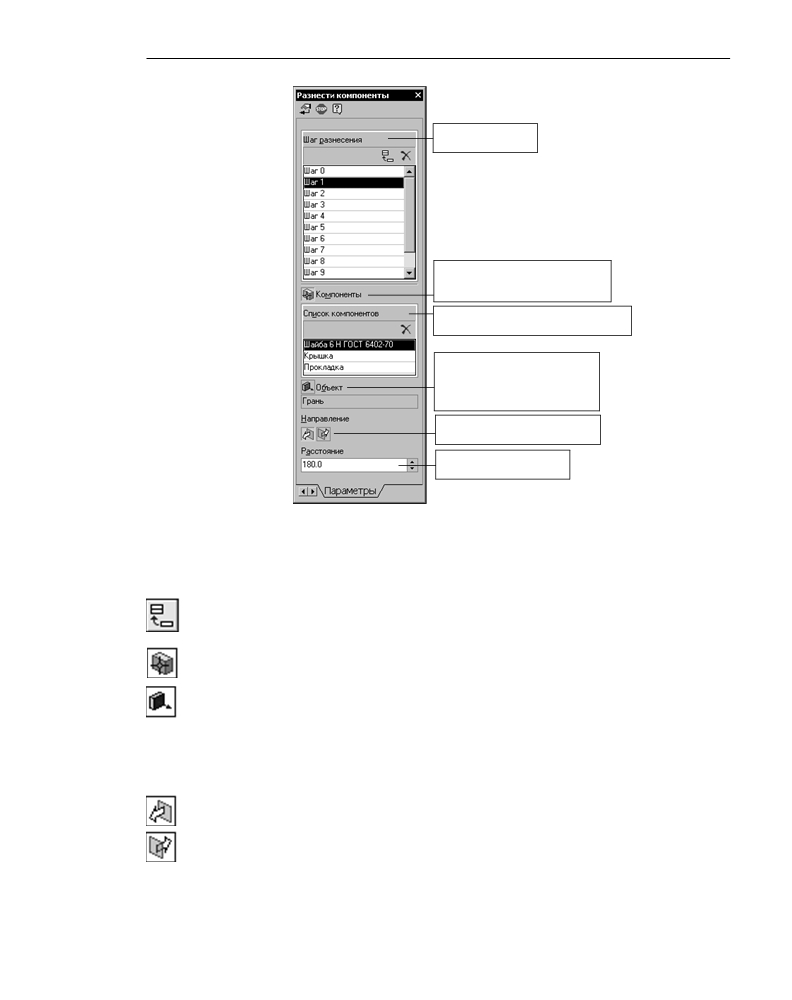

Рис. 124.1. Задание параметров разнесения компонентов

На Панели свойств (рис. 124.1) отображается список шагов разнесения компонентов.

Если настройка параметров разнесения текущей сборки еще не производилась, то спи!

сок пуст.

Чтобы добавить шаг разнесения, нажмите кнопку Добавить.

Затем укажите компоненты, участвующие в шаге разнесения, и параметры этого шага:

1.

Чтобы выбрать компоненты, активизируйте переключатель Компоненты и укажите

нужные объекты.

2.

Чтобы указать направление разнесения компонентов, активизируйте переключатель

Объект. Компоненты могут разноситься в направлении, совпадающем с ребром модели

(для этого укажите в окне сборки нужное ребро) или в направлении, перпендикулярном

грани (для этого укажите нужную грань).

3.

Введите в соответствующее поле Расстояние, на которое должен переместиться компо!

нент относительно своего прежнего положения.

4.

Выберите направление перемещения компонентов — Прямое или Обратное, активи!

зировав соответствующий переключатель в группе Направление.

После задания параметров шага разнесения компонентов нажмите кнопку Применить.

Выбранные компоненты будут разнесены в соответствии с установленными параметра!

ми.

371

Часть XXV. Сервисные функции

Если полученное разнесение компонентов отличается от ожидаемого, отредактируйте

параметры разнесения.

Аналогичным образом задайте требуемое количество шагов разнесения и настройте их

параметры.

Чтобы удалить шаг или компонент из списка, нажмите кнопку Удалить в верхней части

этого списка.

Закончив настройку шагов разнесения, нажмите кнопку Прервать команду на Панели

специального управления.

После выхода из команды настройки шагов сборка в окне оказывается в разнесенном

виде.

Чтобы включить режим обычного отображения сборки, вызовите команду Сервис —

Разнести компоненты — Разнести. Кнопка для вызова команды находится на панели

Вид. Эта команда служит переключателем режима разнесения и обычного отображения

сборки. Когда компоненты разнесены, кнопка нажата, рядом с названием команды по!

является «галочка», а к имени документа в заголовке окна добавляются слова «Разне!

сенный вид» в круглых скобках.

Когда компоненты сборки разнесены, недоступны все команды редактирования сборки

(в том числе команда Редактировать в окне), команды создания пространственных

кривых, поверхностей, вспомогательных объектов, команды наложения сопряжений и

команды работы со спецификацией.

Подсборка не может быть отображена в окне сборки в разнесенном виде.

372

Глава 125.

Упрощение отображения модели

По умолчанию в деталях и сборках включен режим упрощенного отображения.

При этом относительно мелкие компоненты сборки и тела детали заменяются паралле!

лепипедами соответствующих габаритов и цветов в следующих случаях:

▼ сдвиг и поворот модели мышью или с помощью команд Сдвиг и Поворот,

▼ изменение ориентации и масштаба (если включена плавность, см. раздел85.3.3 на с. 46),

▼ установка мелкого масштаба отображения,

▼ в сборке — сдвиг и поворот отдельных компонентов (при определенных условиях).

После завершения изменения положения или масштаба, а также после увеличения мас!

штаба, отображение модели восстанавливается. Режим упрощения действует при всех

типах отображения модели.

Чтобы выключить режим упрощенного отображения модели, вызовите команду Вид —

Упрощения — Упрощенное отображение или отожмите кнопку Упрощенное

отображение на панели Вид.

Настройка работы режима упрощенного отображения производится в диалоге настрой!

ки системы (см. раздел 125.1).

125.1.

Настройка режима упрощенного отображения модели

Чтобы задать параметры режима упрощенного отображения моделей, вызовите команду

Сервис — Параметры... — Система — Редактор моделей. Раскройте раздел Упро

щения в левой части вкладки (рис. 125.1).

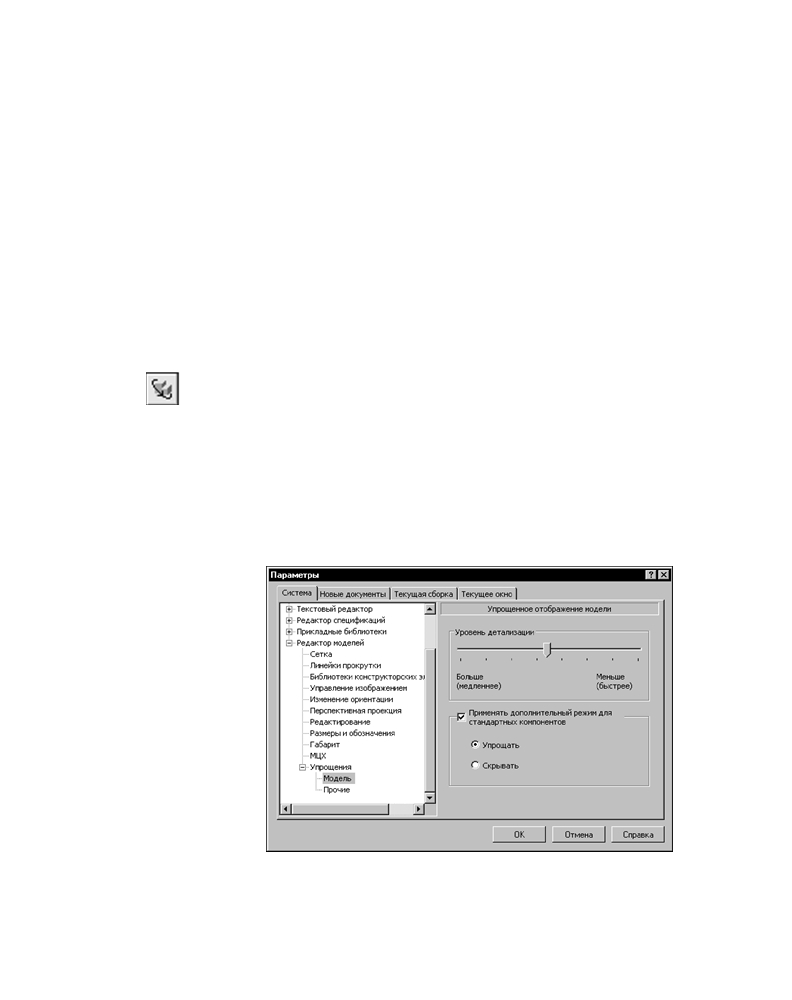

Рис. 125.1. Настройка параметров упрощенного отображения модели

373

Часть XXV. Сервисные функции

Он содержит пункты:

▼ Модель, позволяющий задать основные параметры упрощения,

▼ Прочие, позволяющий включить использование дополнительных средств упрощения

при работе режима упрощенного отображения.

При выборе каждого из этих пунктов в правой части вкладки появляются соответствую!

щие элементы управления (см. табл. 125.1 и 125.2).

Табл. 125.1. Диалог настройки упрощенного отображения модели

Элемент

Описание

Уровень

Позволяет задать уровень детализации компонентов сборки и тел

детализации

детали при работе режима упрощенного отображения.

Для изменения уровня детализации перемещайте «бегунок» между

позициями Больше (медленнее) и Меньше (быстрее). Чем

степень детализации меньше, тем более крупные компоненты или

тела превращаются в параллелепипеды и тем быстрее происходит

изменение положения (масштаба) модели.

Применять

Активизируйте эту опцию, чтобы включить специальный режим

дополнительный

упрощения стандартных компонентов сборки (например, моделей

режим для

стандартных изделий, вставленных из Библиотеки крепежа).

стандартных

При отключенной опции стандартные компоненты упрощаются в

компонентов

общем режиме, т.е. подчиняются настройке уровня детализации

компонентов сборки.

Упрощать

При выборе этого варианта стандартные компоненты во время

работы режима упрощенного отображения всегда показываются в

виде параллелепипедов вне зависимости от установленного уровня

детализации.

Скрывать

При выборе этого варианта стандартные компоненты всегда

скрываются во время работы режима упрощенного отображения.

Табл. 125.2. Диалог прочих настроек режима упрощенного отображения

Элемент

Описание

Быстрое

Позволяет использовать быстрое отображение линий модели. Если

отображение

эта опция включена, то во время работы режима упрощенного

линий

отображения автоматически активизируется команда Быстрое

отображение линий*.

374

Глава 125. Упрощение отображения модели

Табл. 125.2. Диалог прочих настроек режима упрощенного отображения

Элемент

Описание

Скрыть

Позволяет управлять отображением вспомогательных и некоторых

конструктивные

других объектов модели. Если эта опция включена, то во время

оси, плоскости

работы режима упрощенного отображения автоматически

и пр.

активизируются следующие команды:

▼ Скрыть начала координат,

▼ Скрыть конструктивные плоскости,

▼ Скрыть конструктивные оси,

▼ Скрыть эскизы.

Скрыть

Позволяет управлять отображением поверхностей,

поверхности

присутствующих в окне модели. Если эта опция включена, то во

время работы режима упрощенного отображения автоматически

активизируется команда Скрыть поверхности.

При отключенной опции поверхности остаются видны и

упрощаются в соответствии с заданным уровнем детализации.

Скрыть

Позволяет управлять отображением пространственных кривых —

пространственныеломаных, сплайнов и спиралей.

кривые

Если эта опция включена, то во время работы режима упрощенного

отображения автоматически активизируется команда Скрыть —

Пространственные кривые.

Отключить режим

Позволяет управлять использованием указанного типа

“Полутоновое

отображения модели. Если эта опция включена, то во время работы

с каркасом”

режима упрощенного отображения отключается полутоновое

отображение с каркасом (если оно было включено).

Отключить

Позволяет отключить отрисовку линий очерков компонентов или

отрисовку

тел во время работы режима упрощенного отображения.

очерков

Скрыть сетку

Позволяет отключить изображение сетки при изменении масштаба

эскиза во время работы режима упрощенного отображения.

Скрыть

Позволяет использовать обычное отображение выделенных

селектирование

объектов (если таковые имеются) во время работы режима

упрощенного отображения.

Если опция выключена, то в режиме упрощенного отображения

объекты остаются выделенными.

Сетчатая

Позволяет включить показ прозрачных объектов (если таковые

прозрачность

имеются) в виде сетки пикселов во время работы режима

упрощенного отображения.

375

содержание   ..  20  21  22  23   ..
