КОМПАС-3D V10 (Том III). Руководство пользователя - часть 12
Глава 97. Сгибы

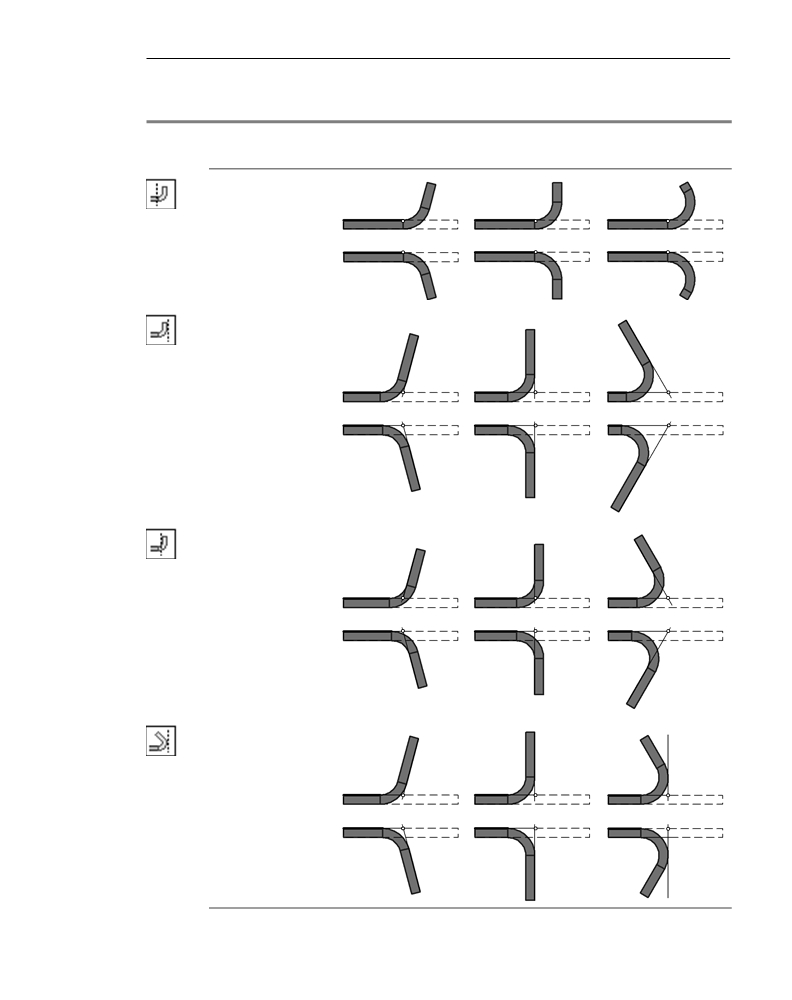

Табл. 97.6. Схема построения сгиба в зависимости от способа формирования*
Значение опции
Схема построения
Способ сгиба
По линии сгиба
Линия сгиба
снаружи
Линия сгиба
внутри
По касанию
189
Часть XIX. Детали из листового материала
* На схеме показана проекция детали на плоскость, перпендикулярную ли!
нии сгиба. Проекция базовой грани обозначена утолщенным отрезком, а
проекция линии сгиба — кружком.
97.6.
Подсечка
Вы можете создать в детали сразу два сгиба по прямой линии относительно какой!либо
грани этой детали. Указанные линия и грань будут считаться линией сгиба и базовой гра!
нью подсечки.
Чтобы построить подсечку, вызовите команду Подсечка.
Укажите базовую грань подсечки и линию сгиба (см. раздел 97.6.1).
Выберите неподвижную сторону (см. раздел 97.5.2 на с. 188).
Выберите направление отсчета и интерпретацию угла (см. раздел 97.3.1 на с. 169).
Значение угла сгиба подсечки должно быть больше 0° и меньше 180°; дополняющего
угла — больше 0° и меньше 360°.
Укажите величину и способ задания радиуса сгиба (см. раздел 97.3.2 на с. 171).
Выберите способ формирования сгиба (см. раздел 97.5.3 на с. 188).
Настройте освобождение угла (см. раздел 97.3.3 на с. 171).
Выберите состояние сгиба (см. раздел 97.3.4 на с. 172).
Настройте определение длины развертки сгиба (см. раздел 97.3.5 на с. 173).
Выбранные величина и способ задания радиуса, а также способ определения длины раз!
вертки по умолчанию используются для обоих сгибов подсечки. В дальнейшем каждому
из сгибов можно будет назначить собственные параметры (см. раздел 97.3.6 на с. 174).
97.6.1.
Базовые объекты и результат построения
В качестве линии сгиба для подсечки могут быть использованы следующие прямолиней!
ные объекты:
▼ отрезок эскиза,
▼ сегмент ломаной,
▼ вспомогательная ось,
▼ прямолинейное ребро формообразующего элемента или поверхности.
Требования к линии сгиба:
▼ линия сгиба должна располагаться в плоскости базовой грани,
▼ линия сгиба должна иметь с базовой гранью хотя бы одну общую точку.
190
Глава 97. Сгибы
Вспомогательная ось показывается в модели в виде отрезка. Несмотря на это, ось явля!
ется бесконечной прямой. Поэтому при выборе оси в качестве линии сгиба не важно,
имеет ли изображающий ее отрезок общие точки с базовой гранью. Для корректного
построения подсечки достаточно, чтобы продолжение оси имело общие точки с базовой
гранью.
Результат построения подсечки зависит от взаимного расположения базовой грани и ли!
нии сгиба. Общее правило: сгибается та часть детали, которой принадлежит базовая
грань или участок базовой грани, полностью или частично содержащий линию сгиба.
Если в качестве линии сгиба используется отрезок или сегмент ломаной, а сгибаемая
грань имеет сложную форму, то для корректного построения сгиба рекомендуется рас!
полагать линию сгиба так, чтобы она непосредственно проходила по всем тем участкам,
которые должны быть согнуты.
На рисунках 97.24-97.27 показаны варианты подсечек. В качестве базовой грани во всех
представленных случаях используется верхняя плоская грань детали; линия сгиба пока!
зана утолщенной.
а)
б)
в)
г)
Рис. 97.24. Зависимость результата построения подсечки от положения линии сгиба:
а), в) варианты положения линии сгиба,
б), г) соответствующие результаты выполнения операции
191
Часть XIX. Детали из листового материала
а)
б)
Рис. 97.25. Использование вспомогательной оси в качестве линии сгиба подсечки:
а) расположение оси, б) результат построения

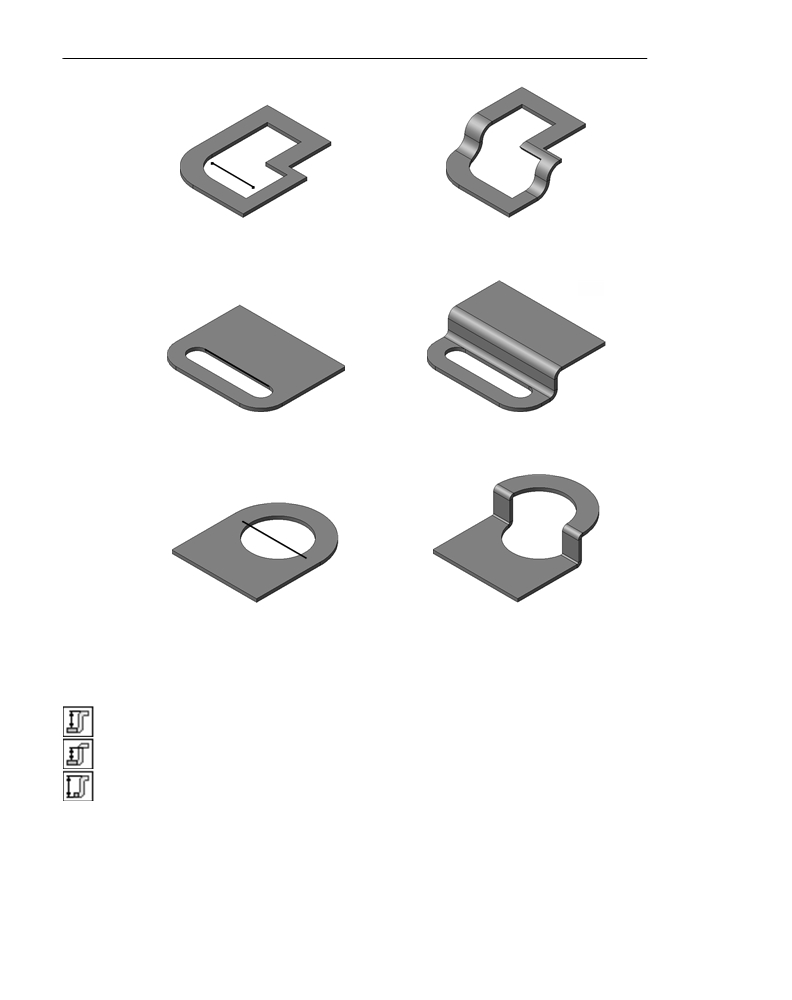

а)
б)
Рис. 97.26. Использование ребра в качестве линии сгиба подсечки:
а) расположение ребра, б) результат построения
а)
б)

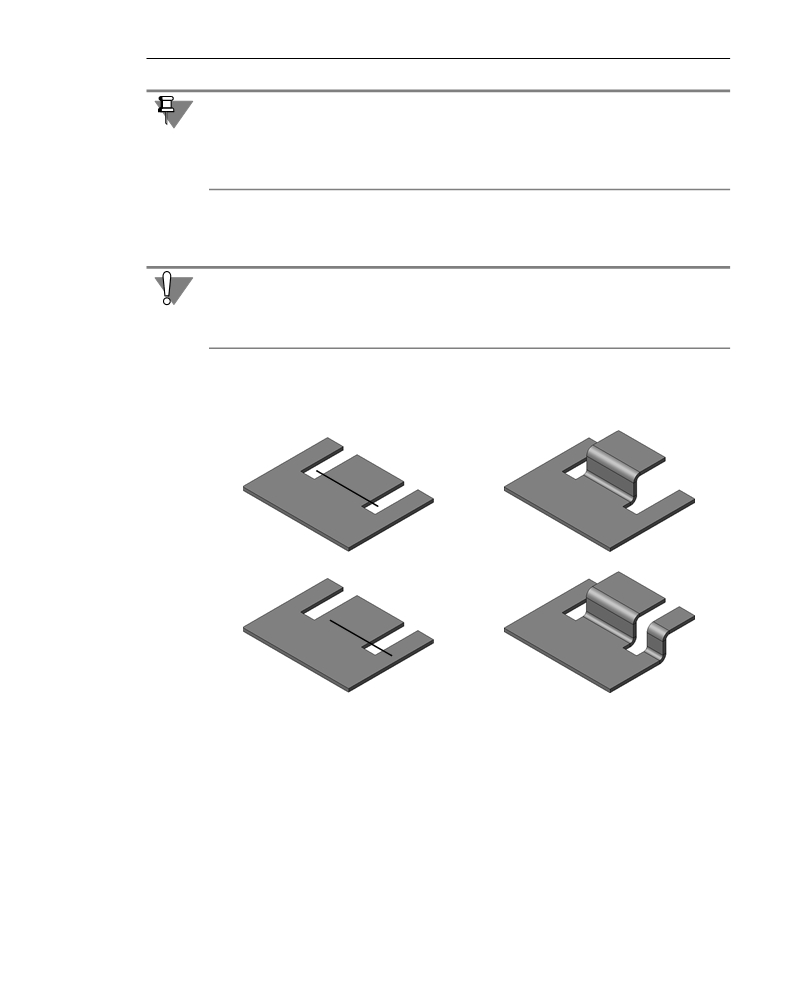

Рис. 97.27. Подсечка в детали с отверстием:
а) положение линии сгиба, б) результат построения
97.6.2. Размер подсечки
Используя переключатели группы Размер, выберите вариант задания высоты подсечки:
▼ Наружный размер подсечки,
▼ Внутренний размер подсечки,
▼ Полный размер подсечки.
Введите значение размера подсечки в поле Расстояние.
97.6.3. Подсечка с добавлением материала
и подсечка без добавления материала
Опция С добавлением материала позволяет указать, требуется ли построение под!
сечки с добавлением материала или без добавления материала.
192
Глава 97. Сгибы
Подсечки с добавлением материала и без добавления материала, построенные с исполь!
зованием одних и тех же линии сгиба и базовой грани, различаются по следующим при!
знакам:
▼ форма прямоугольной проекции подсечки на базовую грань,
▼ форма разогнутой подсечки.

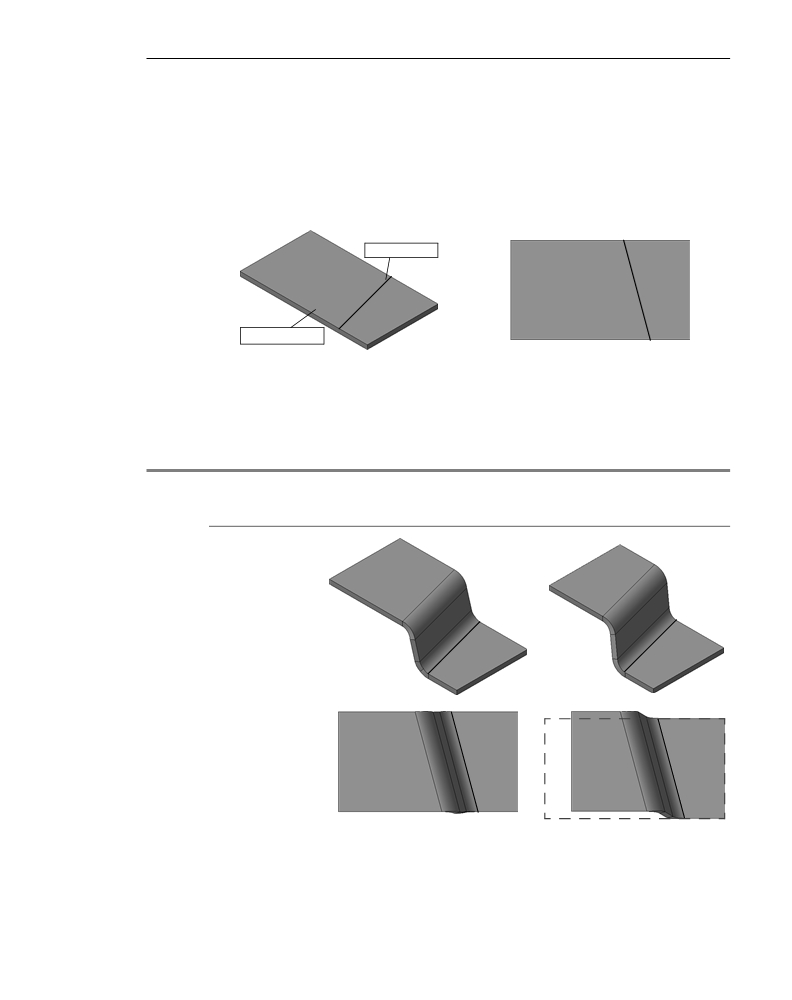

В качестве примера рассмотрим подсечку, исходный элемент которой показан на рисун!
ке 97.28.
Линия сгиба
Базовая грань
а)
б)
Рис. 97.28. Исходный элемент подсечки: а) изометрическая проекция,
б) проекция исходного элемента на базовую грань
Сравнение результатов построения подсечки представлено в таблице 97.7.
Табл. 97.7. Подсечки с добавлением и без добавления материала*
Различающиеся
Способ построения подсечки
признаки
С добавлением материала
Без добавления материала
проекция
...совпадает с контуром проекции
...не совпадает с контуром
подсечки на
исходного элемента
проекции исходного элемента
базовую грань
193
Часть XIX. Детали из листового материала
Табл. 97.7. Подсечки с добавлением и без добавления материала*
Различающиеся
Способ построения подсечки
признаки
С добавлением материала
Без добавления материала
форма
...не совпадает с формой исходного
...совпадает с формой
разогнутой
элемента
исходного элемента
подсечки
* Линия сгиба показана утолщенной линией, проекция исходного элемента -
штриховой.
97.6.4. Плоский участок подсечки
Между сгибами подсечки может находиться плоский участок. Его наличие зависит от со!
отношения заданного (Н) и минимального (Hmin) размеров подсечки (см. табл.97.8).
Hmin — минимальный внутренний размер подсечки без плоского участка — определяет!
ся по формуле:
Hmin = 2
R!(2
R+S) cosα, где
R—внутренний радиус сгибов;
S—толщина листового материала;
α—угол сгиба.

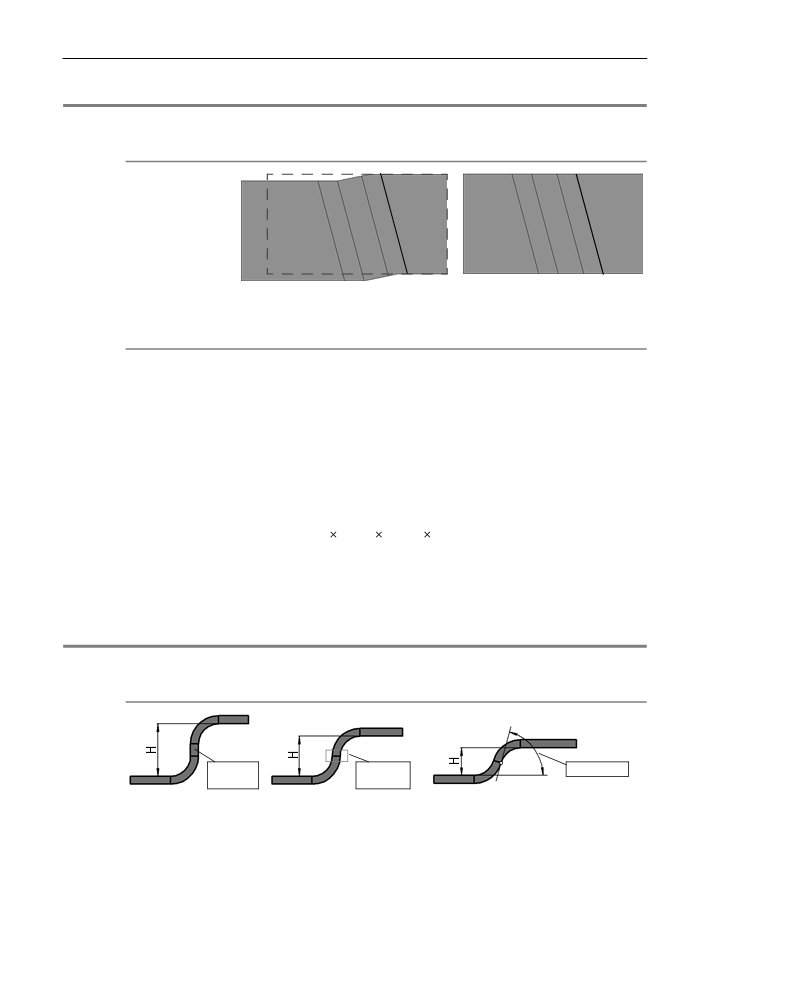

Табл. 97.8. Определение наличия в подсечке плоского участка*
Соотношение между заданным и минимальным размерами подсечки
Н>Hmin
Н=Hmin
Н<Hmin
Плоский
Область
Угол сгиба
участок
перегиба
194
Глава 97. Сгибы
Табл. 97.8. Определение наличия в подсечке плоского участка*
Соотношение между заданным и минимальным размерами подсечки
Н>Hmin
Н=Hmin
Н<Hmin
Подсечка
Подсечка
Подсечка без плоского участка.
с плоским участком.
без плоского
Параметры Н и R более приоритетны,
Значения параметров
участка — с перегибом.
поэтому значение, введенное в поле
Н, R и α соответствуют
Значения параметров
Угол, игнорируется. Величина угла
заданным.
Н, R и α соответствуют
сгиба α вычисляется системой
заданным.
автоматически на основе
вышеприведенной формулы.
* На рисунках показана проекция подсечки на плоскость, перпендикуляр!
ную линии сгиба этой подсечки.
97.7. Замыкание углов
Замыкание угла — модификация двух смежных сгибов и их продолжений (рис. 97.29).
а)
б)
в)
г)

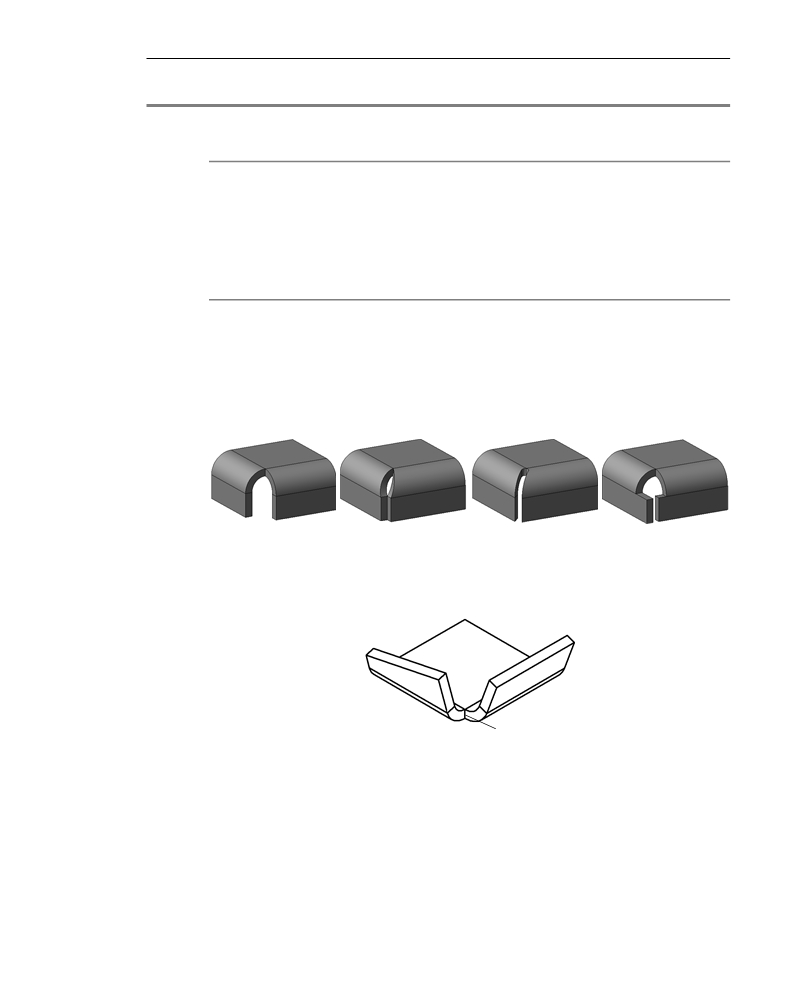

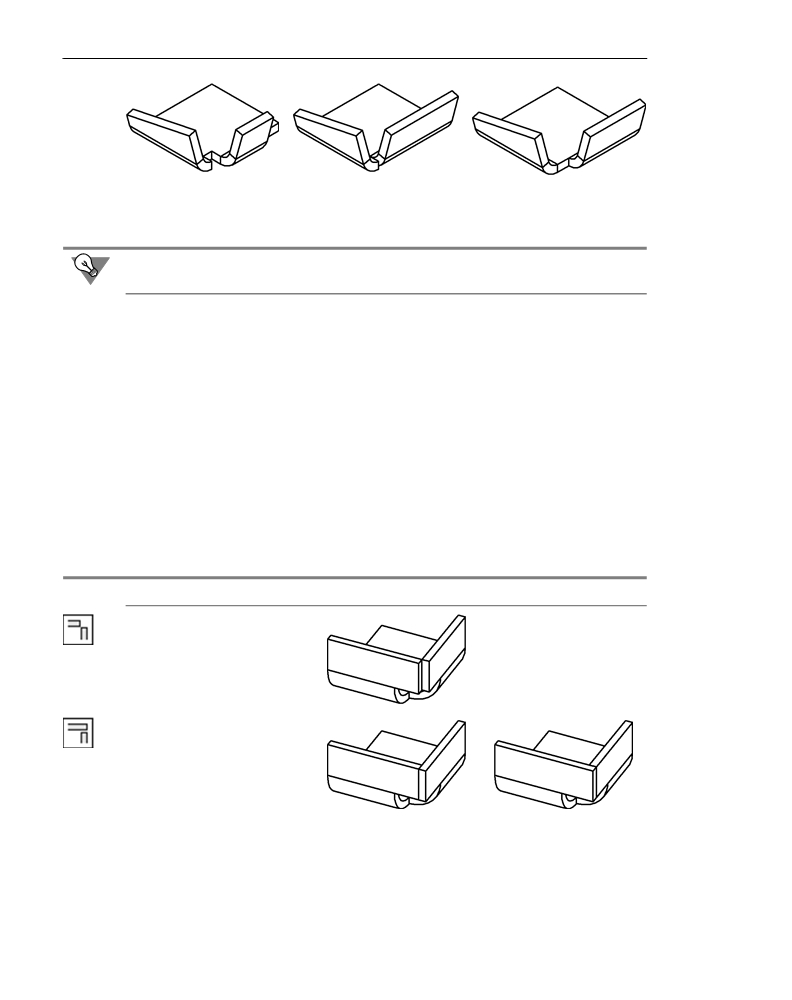

Рис. 97.29. Замыкание угла: а) исходное состояние детали, б), в), г) варианты замыкания угла
Смежными считаются сгибы, имеющие общее ребро, расположенное так, как показано
на рис. 97.30.
Общее ребро
Рис. 97.30. Смежные сгибы

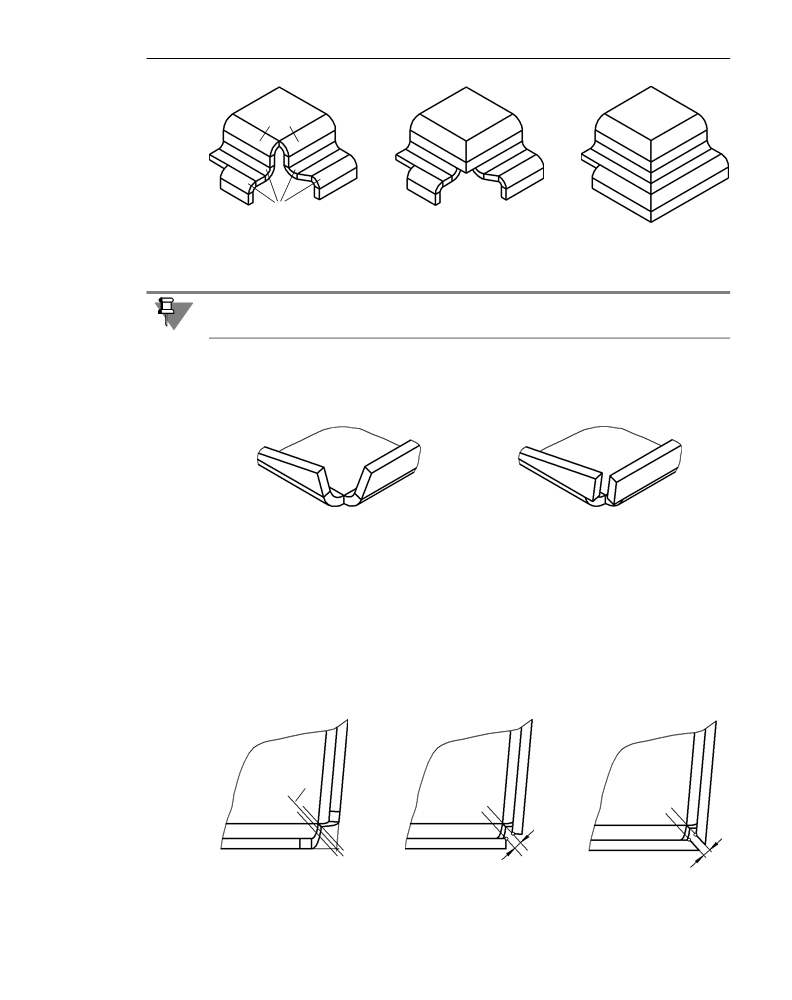

Таким образом, сгибы, имеющие освобождения, а также сдвинутые друг относительно
друга, смежными не являются (рис 97.31). Соответствующие им углы не могут быть за!
мкнуты.
195
Часть XIX. Детали из листового материала
Рис. 97.31. Примеры несмежных сгибов
Плоские части детали, модифицируемые при замыкании угла, называются сторонами
угла.
Для корректного построения замыкания углов рекомендуется, чтобы радиусы, углы и
длины продолжений смежных сгибов были попарно равны.
Замыкание угла характеризуется следующими параметрами:
▼ способ (см. раздел 97.7.1),
▼ обработка угла (см. раздел 97.7.2),
▼ зазор (см. раздел 97.7.3),
▼ продолжение (см. раздел 97.7.4).
От выбранного способа замыкания зависит принцип построения замыкания угла. При!
нципы построения описаны в разделах 97.7.5 и 97.7.6.
97.7.1. Способы замыкания
Чтобы указать способ замыкания, раскройте список Тип на вкладке Параметры Панели
свойств и выберите из него нужную строку (табл. 97.9).
Табл. 97.9. Способы замыкания угла
Значение опции Способ
Результат построения
Замыкание встык
Замыкание с перекрытием
196
Глава 97. Сгибы
Табл. 97.9. Способы замыкания угла
Значение опции Способ
Результат построения
Плотное замыкание
При выборе варианта Замыкание с перекрытием в окне модели появляется фантом!
ная стрелка. Она располагается на той стороне угла, которая будет перекрывать вторую
сторону. Чтобы выбрать другой вариант перекрытия, нажмите кнопку Изменить пере
крытие. Положение стрелки в окне детали изменится.
97.7.2. Обработка угла
Чтобы указать способ обработки угла при замыкании, раскройте список Обработка уг
ла и выберите из него нужную строку. Примеры вариантов обработки угла в сочетании
с различными способами замыкания приведены в таблице 97.10.

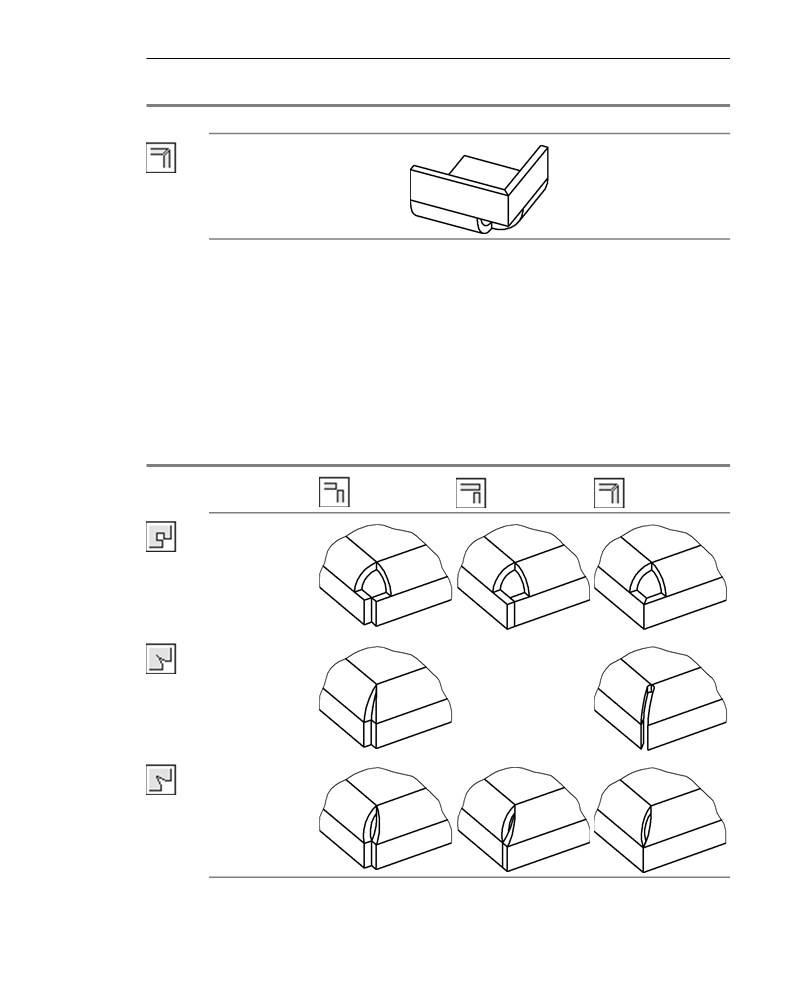

Табл. 97.10. Варианты обработки угла при замыкании различными способами
Замыкание
Замыкание с
Плотное
встык
перекрытием
замыкание
Без обработки
Стык по кромке
—
Стык по хорде
197
Часть XIX.
Детали из листового материала
Варианты Стык по кромке и Стык по хорде доступны, если смежные сгибы имеют
одинаковые углы и одинаковые радиусы. При этом стык по хорде возможен при всех
способах замыкания, а стык по кромке — только для замыкания встык и плотного замы!
кания.
Если используется Плотное замыкание с обработкой угла Стык по кромке, то при ну!
левом или малом зазоре возможно перекрытие разверток смежных сгибов. Во избежа!
ние этого рекомендуется подбирать такую величину зазора, при которой перекрытие ис!
ключено.
97.7.3.
Зазор
Зазор — расстояние, на котором будут расположены друг от друга стороны замыкаемо!
го угла. Зазор измеряется в проекции детали на плоскость, перпендикулярную сторонам
угла. Такой плоскостью может служить любая плоскость, перпендикулярная линии пе!
ресечения внешних или внутренних граней сторон угла (рис. 97.32, а). В этой же плос!
кости измеряется замыкаемый угол (рис. 97.32, б).
Линия пересечения
внешних граней
сторон угла
Замыкаемый
угол
а)
б)

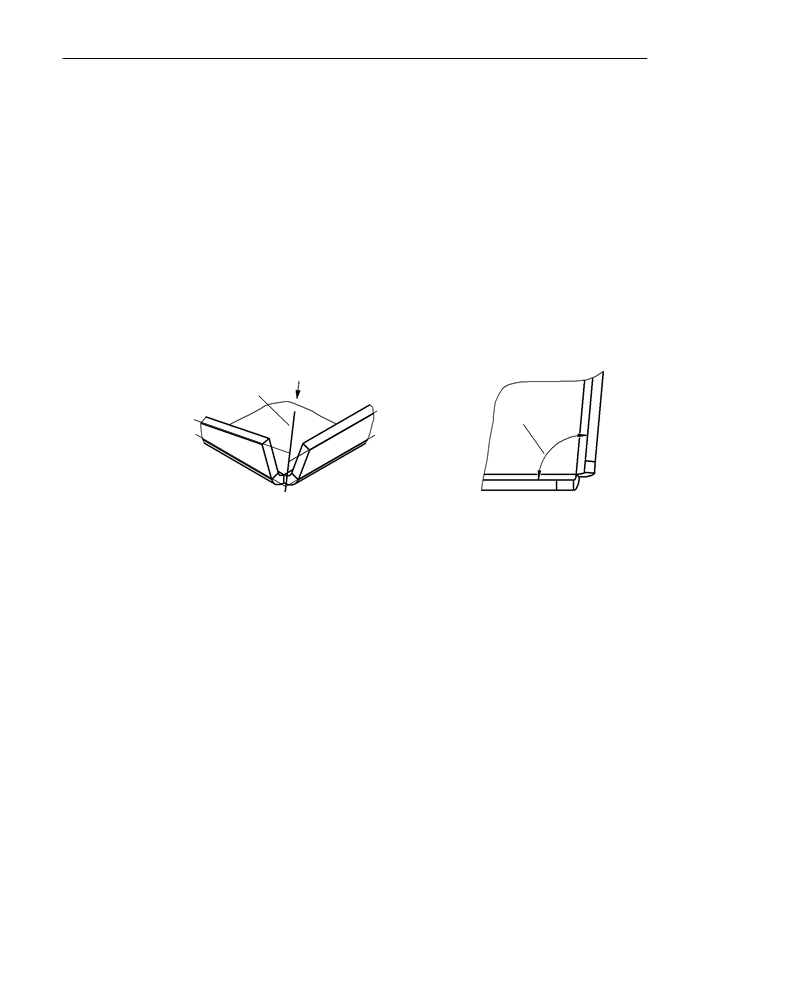

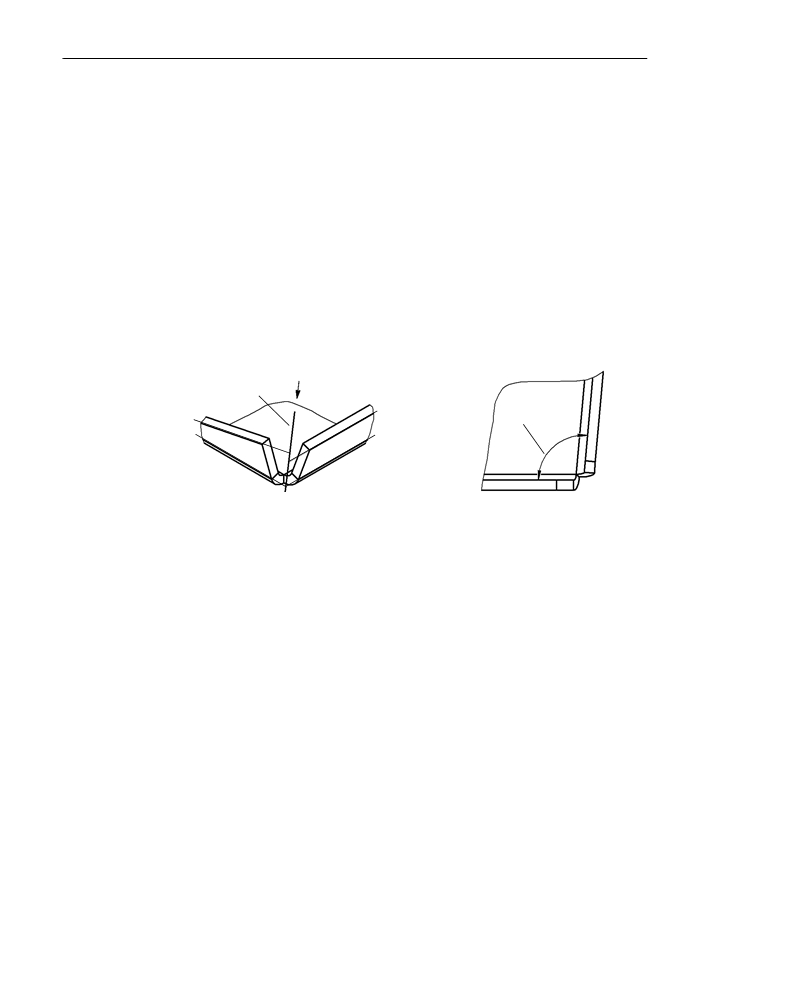

Рис. 97.32. Измерение зазора: а) определение положения плоскости измерения,
б) проекция детали на плоскость измерения (вид по стрелке); замыкаемый угол
Для ввода величины зазора служит поле Зазор на вкладке Параметры Панели свойств.
97.7.4. Продолжение замыкания
Включите опцию Продолжить, если требуется замкнуть парные сгибы, примыкающие
к сторонам замыкаемого угла.
Продолжение замыкания возможно при выполнении следующих требований:
▼ к смежным сгибам:
▼ радиусы, углы и длины продолжений сгибов попарно равны,
▼ к примыкающим сгибам:
▼ сгибы не имеют смещения и/или освобождения, а их радиусы и углы попарно рав!
ны,
▼ размещение сгибов на ребрах таково, что каждый сгиб начинается от той вершины
ребра, которая обращена к замыкаемому углу.
198
Глава 97. Сгибы
смежные
сгибы
примыкающие
сгибы
а)
б)
в)
Рис. 97.33. Замыкание сгиба: а) исходное состояние детали,
б) замыкание без продолжения, в) замыкание с продолжением
Продолжение замыкания производится до первой пары примыкающих сгибов, не удов!
летворяющих требованиям к ним.
97.7.5. Принцип построения замыкания встык и плотного замыкания
Рассмотрим принцип построения замыкания встык и плотного замыкания на примере
детали, показанной на рис. 97.34.
а)
б)

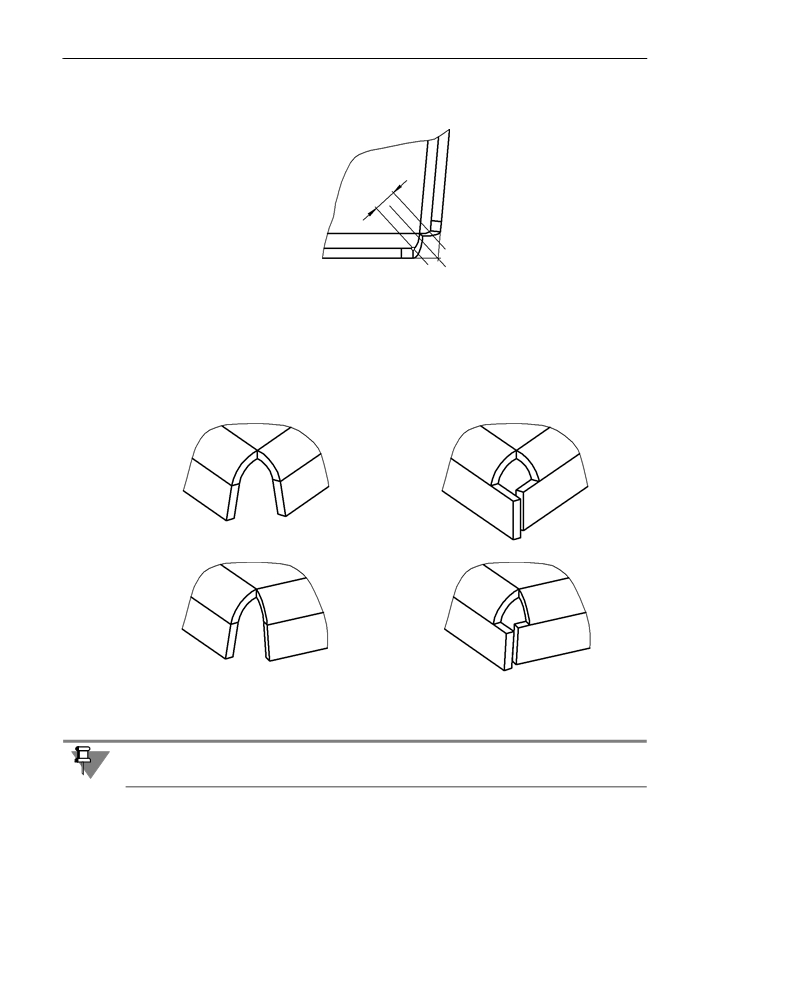

Рис. 97.34. Замыкание встык: а) исходное состояние детали,
б) результат замыкания угла (зазор отличен от нуля)
Положение сторон угла определяется следующим образом.
1. В плоскости измерения зазора строится биссектриса замыкаемого угла (рис. 97.35, а).
2. С каждой стороны от биссектрисы на расстоянии, равном половине величины зазора,
проводятся параллельные линии (рис. 97.35, а).
3. Стороны угла продолжаются до соприкосновения с полученными линиями
(рис. 97.35, б). При плотном замыкании стороны угла дополнительно модифицируются:
их боковые грани становятся параллельны биссектрисе (рис. 97.35, в).
Биссектриса
замыкаемого
угла
а)
б)
в)
Рис. 97.35. Определение положения сторон угла при замыкании встык и плотном замыкании
199
Часть XIX. Детали из листового материала
Минимальное значение зазора — 0, максимальное определяется, как показано на
рис. 97.36.
Рис. 97.36. Максимальный зазор при замыкании встык
97.7.6. Принцип построения замыкания с перекрытием
Замыкание с перекрытием строится по!разному в зависимости от того, каким оказыва!
ется замыкаемый угол — острым или тупым.
Рассмотрим принцип построения замыкания с перекрытием на примере деталей, пока!
занных на рис. 97.37.
а)
б)
Рис. 97.37. Замыкание с перекрытием (исходное состояние детали и результат операции):
а) замыкаемый угол острый, б) замыкаемый угол тупой
На величину замыкаемого угла влияет взаимное положение сгибов (угол между линиями
сгибов), а также углы самих сгибов.
Замыкание с перекрытием строится следующим образом.
1. В плоскости измерения зазора строится прямая — след плоскости внешней грани пере!
крываемой стороны угла (рис. 97.38, а; 97.39, а).
2. Перекрывающая сторона продолжается до соприкосновения с этой прямой
(рис. 97.38, б; 97.39, б).
200
Глава 97. Сгибы
3. Перекрываемая сторона продолжается до тех пор, пока расстояние между ней и пере!
крывающей стороной не станет равным заданному зазору.
3.1. Если замыкаемый угол острый, то зазор измеряется так, как показано на
рис. 97.38, в.
3.2. Если замыкаемый угол тупой, то зазор измеряется так, как показано на
рис. 97.39, в.
Перекрываемая
Точка
сторона угла
соприкосновения
а)
б)
в)
Рис. 97.38. Построение замыкания с перекрытием для острого угла: а), б) определение
положения перекрывающей стороны, в) определение положения перекрываемой стороны
Перекрываемая
Точка
сторона угла
соприкосновения
а)
б)
в)
Рис. 97.39. Построение замыкания с перекрытием для тупого угла: а), б) определение
положения перекрывающей стороны, в) определение положения перекрываемой стороны
Минимальное значение зазора — 0, максимальное определяется, как показано на
рис. 97.40.
а)
б)
Рис. 97.40. Максимальный зазор при замыкании с перекрытием:
а) замыкаемый угол острый, б) замыкаемый угол тупой
97.7.7. Выполнение замыкания
Чтобы замкнуть один или несколько углов детали, вызовите команду Замыкание уг
лов.
Укажите пару смежных сгибов. Для этого выберите боковую грань (или ребро, принадле!
жащее боковой грани) одного из них. В окне модели подсветятся боковые грани выбран!
ных смежных сгибов и соответствующие грани их продолжений (стороны замыкаемого
угла).
Выберите способ замыкания (см. раздел 97.7.1 на с. 196).
201
Часть XIX. Детали из листового материала
Выберите вариант обработки угла (см. раздел 97.7.2 на с. 197).
Задайте зазор, с которым требуется замкнуть угол (см. раздел 97.7.3 на с. 198).
При необходимости включите опцию Продолжить (см. раздел 97.7.4 на с. 198).

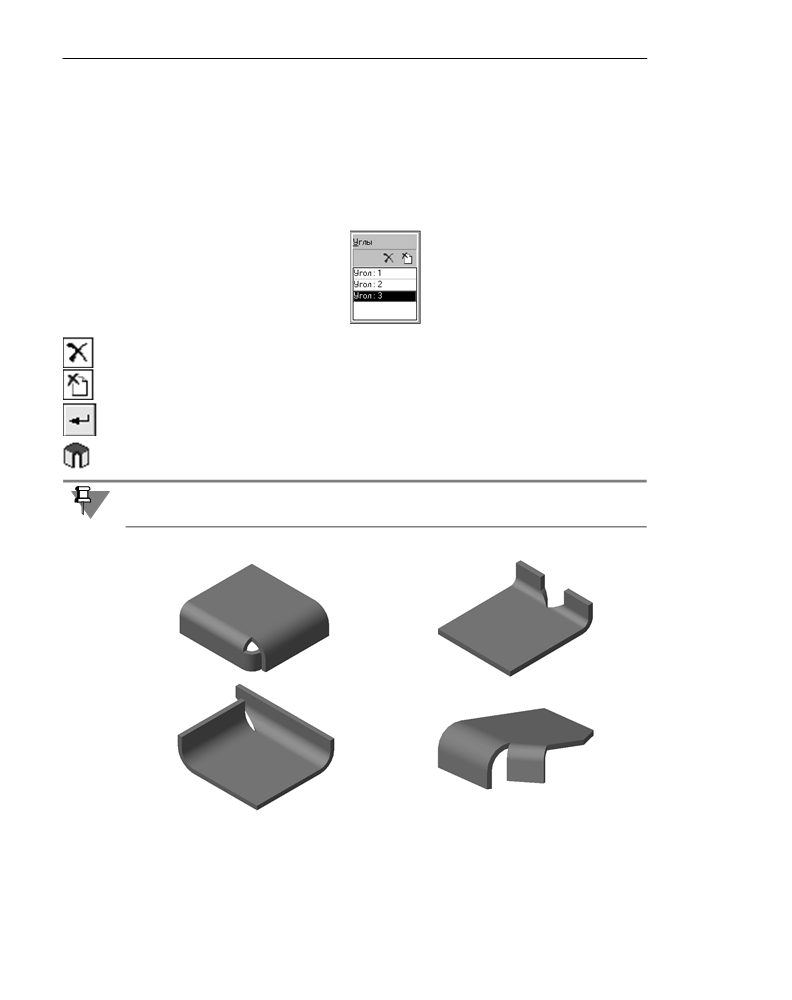

За один вызов команды Замыкание углов вы можете указать несколько углов для за!
мыкания. Их список отображается на панели Углы (рис. 97.41). При выделении угла в
списке он подсвечивается в окне модели. Для выделенного угла можно изменить любые
параметры замыкания.
Рис. 97.41.
Чтобы удалить выделенный угол из списка, активизируйте переключатель Удалить.
Чтобы очистить весь список, активизируйте переключатель Исключить все.
Завершив настройку замыкания углов, нажмите кнопку Создать объект на Панели спе!
циального управления.
Выбранные углы будут замкнуты, а в Дереве модели появится пиктограмма замыкания
углов.
В некоторых случаях смежные сгибы имеют такие параметры или располагаются друг
относительно друга так, что замыкание угла становится невозможным (рис. 97.42).
Рис. 97.42. Примеры смежных сгибов, замыкание угла между которыми невозможно
202
Глава 98.
Пластины
Пластина — плоский элемент, приклеенный к листовой детали. Пластина формируется
путем выдавливания замкнутого эскиза на глубину, равную толщине материала детали.
Перед добавлением пластины к листовой детали в этой детали необходимо создать эс!
киз, определяющий форму пластины.
98.1.
Требования к эскизу пластины
▼ Эскиз должен располагаться на внешней или внутренней плоской грани листового тела
или листового элемента.
▼ Эскиз может содержать один или несколько контуров.
▼ Контуры в эскизе должны быть замкнуты.
▼ Контуры могут быть вложенными. Уровень вложенности — один.
▼ Внешний контур эскиза должен пересекаться с контуром базовой грани или иметь с ним
общие точки.
98.2.
Формирование пластины
Чтобы построить пластину, вызовите команду Пластина.
Команда Пластина доступна, если выделен один эскиз.
В окне детали появится фантомное изображение создаваемой пластины. Стрелкой пока!
зано направление выдавливания. Это направление, а также глубина выдавливания опре!
деляются системой автоматически.
Чтобы подтвердить формирование пластины в листовой детали, нажмите кнопку Со
здать объект на Панели специального управления.
В окне модели появится созданная пластина, а в Дереве модели — соответствующая
пиктограмма.
а)
б)

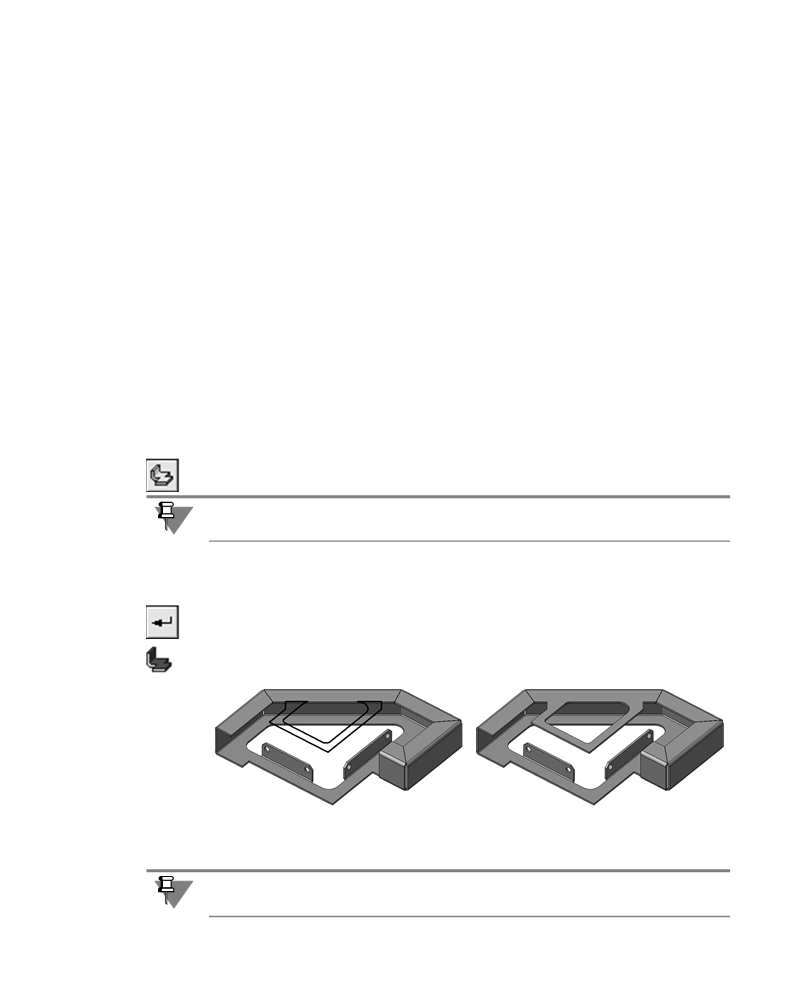

Рис. 98.1. Создание пластины:
а) исходное состояние детали и эскиз пластины, б) результат операции
Если пластина полностью или частично перекрывает сгиб, то его разгибание делается
невозможным. Подробнее об этом рассказано в разделе 100.3 на с. 214.
203
Глава 99.
Отверстия
В листовой детали возможно создание круглых отверстий и отверстий произвольного
профиля — вырезов.
Для формирования круглых отверстий и вырезов служат команды Отверстие в листо
вом теле и Вырез в листовом теле соответственно. Подробное описание этих команд
приведено в разделах 99.1 и 99.2.
Для создания отверстий в листовой детали рекомендуется пользоваться именно коман!
дами Отверстие в листовом теле и Вырез в листовом теле, поскольку они учитыва!
ют особенности, характерные для листовых тел и листовых элементов.
99.1. Отверстие
Чтобы создать в листовой детали круглое отверстие, выделите грань, на которой оно бу!
дет расположено, и вызовите команду Отверстие в листовом теле.
В окне детали появится фантом отверстия.
По умолчанию центр отверстия размещается в начале локальной системы координат вы!
бранной грани.
Чтобы расположить отверстие в нужном месте грани, введите значения координат в поле
т на вкладке Панели свойств Параметры. Вы можете также указать положение отверс!
тия мышью. Для этого расфиксируйте поле т и укажите нужную точку в окне детали. Ко!
ординаты выбранной точки будут определены автоматически.
Введите диаметр отверстия в поле Диаметр.
Для задания положения и диаметра отверстия можно использовать характерные точки
(см. главу 94).
Все сделанные изменения немедленно отражаются на фантоме отверстия в окне детали.
В группе Тип активизируйте переключатель, соответствующий нужному типу построе!
ния (см. табл. 99.1).
Табл. 99.1. Тип построения отверстия
Значение опции
Правила построения
Тип построения
По толщине*
Отверстие проходит от указанной грани до противоположной ей в
направлении, перпендикулярном этим граням.
Если отверстие захватывает сгиб или сгиб вместе с
примыкающими к нему частями детали, то оно переходит на этот
сгиб и примыкающие части как «обертка».
204
Глава 99. Отверстия
Табл. 99.1. Тип построения отверстия
Значение опции
Правила построения
Тип построения
На глубину
Построение отверстия данным способом есть вырезание элемента
выдавливания с заданием произвольного расстояния
выдавливания. Выдавливание производится перпендикулярно
грани, выбранной для построения отверстия. Направление
выдавливания — внутрь по отношению к телу детали.
Чтобы задать расстояние выдавливания, введите его в поле
Глубина на вкладке Параметры Панели свойств.
Если отверстие захватывает сгиб, то оно не переходит на него как
«обертка».
До грани
Построение отверстия данным способом есть вырезание элемента
выдавливания с указанием объекта для автоматического
определения расстояния выдавливания. Выдавливание
производится перпендикулярно грани, выбранной для построения
отверстия. Направление выдавливания — внутрь по отношению к
телу детали.
Чтобы задать объект, ограничивающий расстояние выдавливания,
укажите его в окне модели. В качестве этого объекта может
использоваться грань, поверхность, базовая или вспомогательная
плоскость.
Если отверстие захватывает сгиб, то оно не переходит на него как
«обертка».
*
Построение отверстия способом По толщине возможно при выполнении
следующих условий:
—для построения отверстия должна быть указана внешняя или внутренняя
плоская грань листового тела или листового элемента,
—отверстие должно пересекаться с указанной гранью.
Чтобы подтвердить формирование отверстия, нажмите кнопку Создать объект на Па!
нели специального управления.
В детали появится круглое отверстие, а в Дереве модели — его пиктограмма.
При создании отверстия в детали автоматически формируется эскиз. Он располагается
на грани, указанной для построения отверстия, и содержит вспомогательную точку, на!
ходящуюся в центре отверстия.
Если отверстие захватывает сгиб, то при изменении состояния сгиба (см. раздел 100.1
на с. 210) отверстие перестраивается. Получившаяся в результате форма отверстия за!
висит от способа его построения и от того, в каком состоянии находился сгиб во время
создания отверстия.
205
содержание .. 10 11 12 13 ..
