КОМПАС-3D V10 (Том III). Руководство пользователя - часть 11
Часть XIX. Детали из листового материала

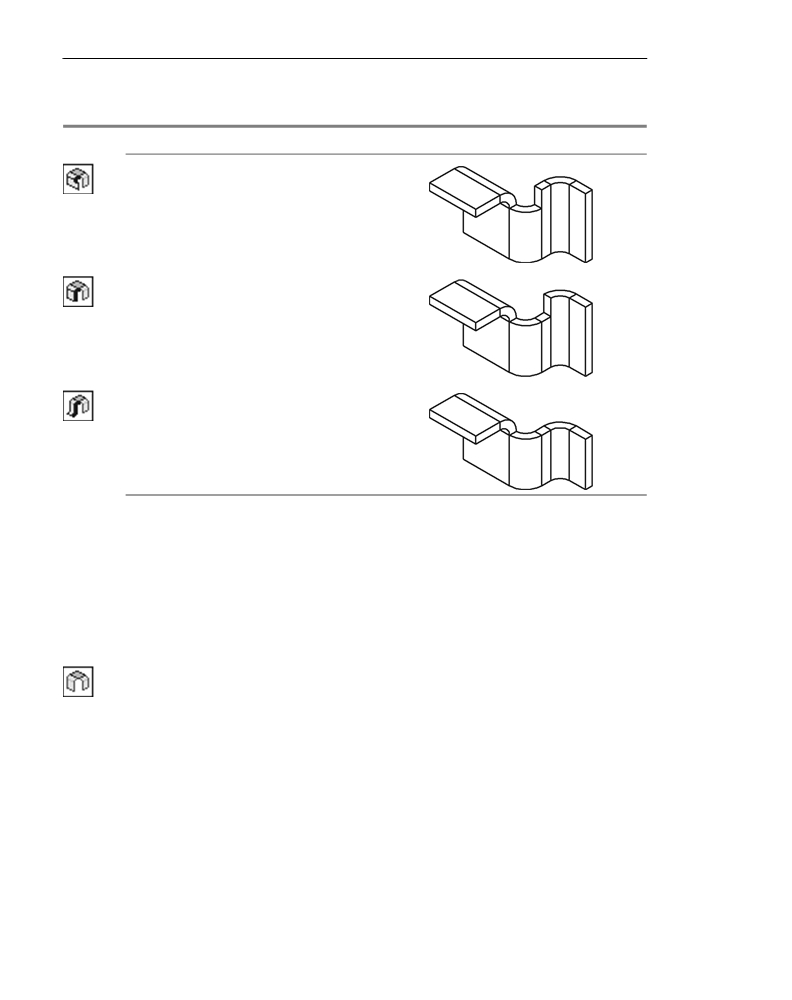

Табл. 97.2. Способы освобождения углов сгибов
Значение опции Освобождение угла Результат построения*
Только сгиб
Сгиб и его продолжение
Все сгибы
* В этой колонке представлены результаты примене!
ния различных способов освобождения угла при
построении Сгиба 1 (см. рис. 97.5).
Использование освобождения угла при работе с командой Сгиб имеет следующие осо!
бенности.
1. Освобождение угла возможно, только если линия создаваемого сгиба перпендикулярна
линиям соседних сгибов.
2. Для включения освобождения следует активизировать переключатель Освобождение
угла на вкладке Освобождение Панели свойств. После этого станут доступны пере!
ключатели способа освобождения.
97.3.4. Состояние сгибов
Листовой элемент может быть построен как в согнутом, так и в разогнутом состоянии.
Состоянием листового элемента управляет опция Разогнуть. Если она выключена, то
результатом построения будет листовой элемент с согнутыми сгибами (рис. 97.6, б). Ес!
ли опция включена, сгибы листового элемента будут разогнуты (рис. 97.6, в).
172
Глава 97. Сгибы
Базовая грань
Линия сгиба
Сгиб
Сгиб
а)
б)
в)

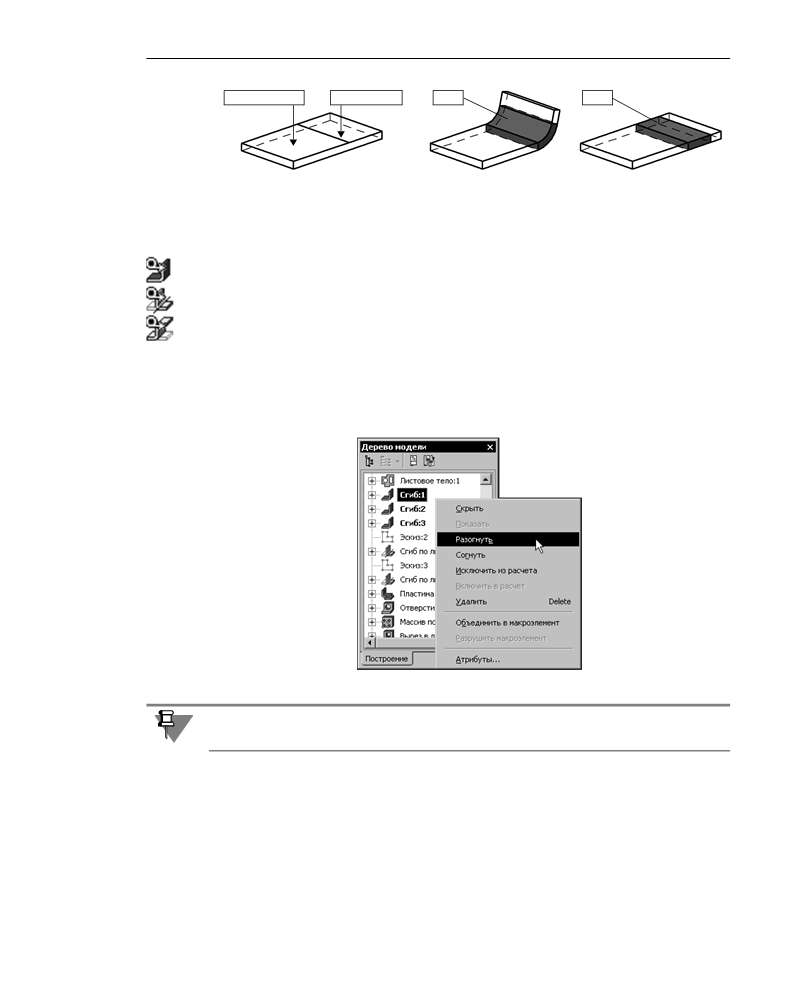

Рис. 97.6. Построение сгиба: а) базовая грань и линия сгиба,
б) согнутый сгиб, в) разогнутый сгиб
Пиктограмма разогнутого листового элемента отмечается в Дереве модели значком «ра!
зогнуто»:
▼ разогнутый сгиб,
▼ разогнутый сгиб по линии,
▼ разогнутая подсечка.
Признаком «разогнуто» можно управлять как с помощью опции Разогнуть (при созда!
нии или редактировании листового элемента), так и с помощью команд Разогнуть и Со
гнуть в контекстном меню листового элемента в Дереве модели. После вызова одной из
этих команд для какого!либо элемента в его контекстном меню появляется другая ко!
манда. Для нескольких выделенных элементов доступны обе команды (рис. 97.7).
Рис. 97.7.
Существуют также специальные команды редактирования листовой детали, позволяю!
щие изменить состояние одного или нескольких сгибов (см. раздел 100.1 на с. 210).
97.3.5. Настройка определения длины развертки
Чтобы задать способ определения длины развертки сгиба, раскройте список Развертка
и выберите в нем нужную строку:
▼ Коэффициент,
▼ Величина сгиба,
▼ Уменьшение сгиба,
▼ Таблица сгибов.
173
Часть XIX.
Детали из листового материала
Порядок определения длины развертки для каждого из способов подробно рассмотрен
в разделе 95.4 на с. 156.
В зависимости от указанного способа на Панели свойств появится поле для ввода значе!
ния параметра развертки (Коэффициент, или Величина, или Уменьшение), или по!
ле, содержащее путь к файлу таблицы сгибов.
По умолчанию используется файл таблицы сгибов, указанный в диалоге настройки лис!
тового тела для текущей детали. Выбор другой таблицы сгибов для текущей детали опи!
сан в разделе Смена таблицы сгибов на с. 160.
97.3.6.
Редактирование параметров сгиба
По умолчанию параметры сгибов соответствуют заданным при настройке листового те!
ла. Часть параметров конкретного сгиба могут быть изменены. Для этого следует выде!
лить его в Дереве модели и вызвать команду Редактировать элемент из контекстного
меню или из меню Редактор.

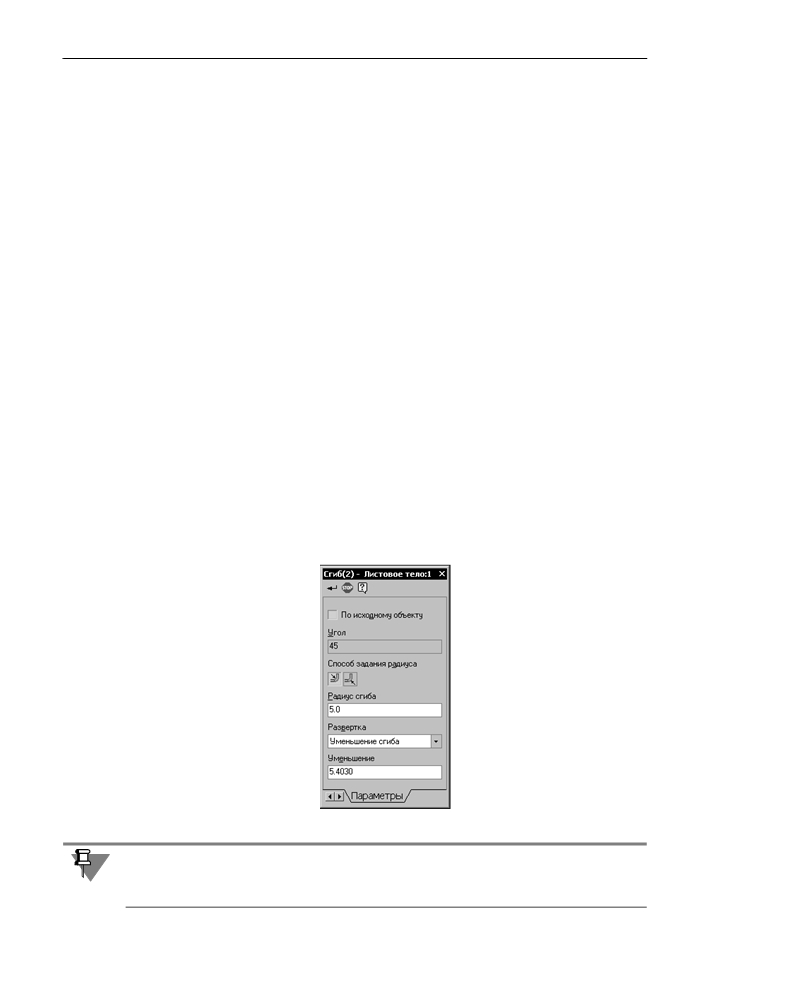

На Панели свойств появятся элементы, позволяющие настроить сгиб (рис. 97.8). По
умолчанию опция По исходному объекту включена. Это означает, что параметры сги!
ба должны быть такими же, как у исходного объекта.
Чтобы задать для сгиба собственные параметры, выключите опцию По исходному
объекту. После этого станут доступными остальные элементы управления.
Вы можете изменить следующие параметры сгиба:
▼ способ задания радиуса,
▼ значение радиуса сгиба,
▼ способ определения длины развертки и его параметры.
Остальные свойства сгиба соответствуют свойствам исходного объекта.
Рис. 97.8.
При редактировании сгибов, принадлежащих листовому телу с разомкнутым эскизом и
соответствующих дугам в эскизе этого листового тела, переключение способа задания
радиуса и изменение его значения невозможно.
174
Глава 97. Сгибы
Сгибы, у которых отключено определение параметров по исходному объекту, отобража!
ются в Окне работы с переменными как самостоятельные элементы, подчиненные свое!
му исходному объекту (подробнее — см. раздел 95.3.1 на с. 155, пункт 6).
97.4. Сгиб
Вы можете создать сгиб вдоль ребра листовой детали. Ребро должно быть прямолиней!
ным и принадлежать внешней или внутренней плоской грани листовой детали.
Указанное ребро будет считаться линией сгиба, а содержащая его грань (внешняя или
внутренняя) — базовой гранью сгиба (рис. 97.9).
Базовая
Линия
грань
сгиба
а)
б)

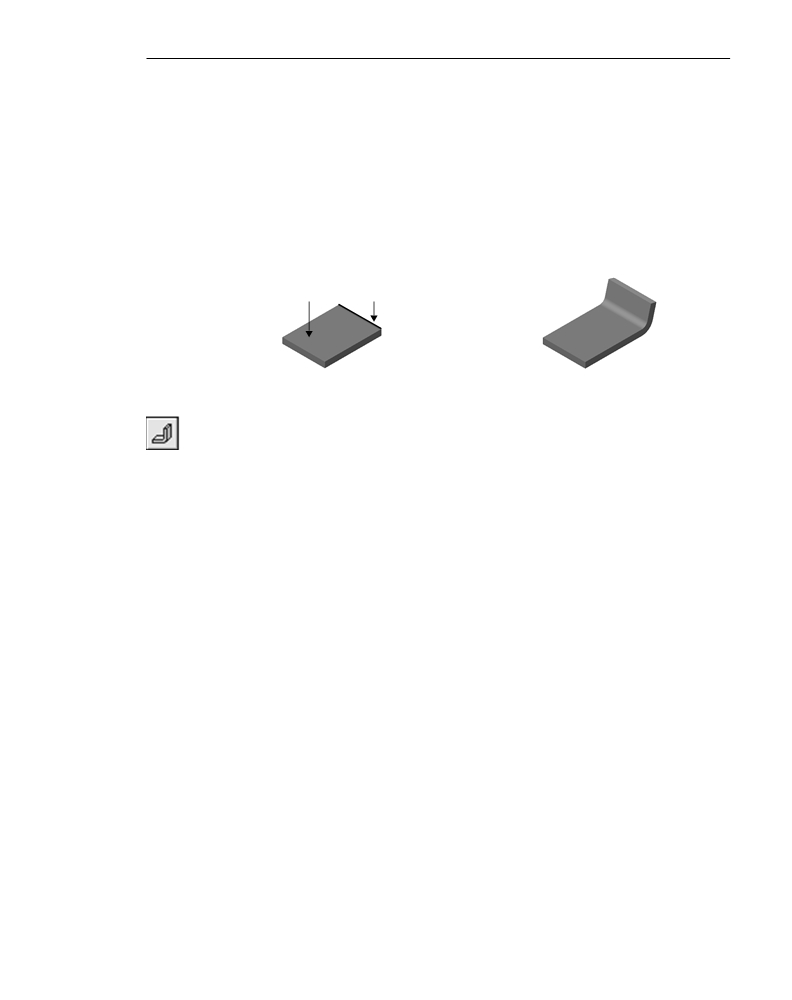

Рис. 97.9. Сгиб вдоль ребра: а) базовая грань и линия сгиба, б) результат построения
Чтобы добавить к листовой детали сгиб вдоль ребра, вызовите команду Сгиб.
Укажите ребро, вдоль которого должен располагаться сгиб.
Выберите направление отсчета и интерпретацию угла (см. раздел 97.3.1 на с. 169).
Укажите величину и способ задания радиуса сгиба (см. раздел 97.3.2 на с. 171).
Настройте освобождение угла (см. раздел 97.3.3 на с. 171).
Выберите состояние сгиба (см. раздел 97.3.4 на с. 172).
Настройте определение длины развертки сгиба (см. раздел 97.3.5 на с. 173).
Фантомная стрелка (показывающая прямое направление отсчета угла) располагается на
левом конце ребра. Сторона сгиба, ближайшая к левому концу ребра, также считается
левой, а противоположная сторона сгиба — правой. Левую и правую стороны необходи!
мо различать при настройке размещения сгиба и параметров его боковых сторон.
97.4.1.
Размещение сгиба
При создании сгиба возможны различные варианты его размещения на ребре. Чтобы
указать размещение сгиба, выберите нужный вариант из списка Размещение
(см. табл. 97.3). В зависимости от выбранного варианта размещения на Панели свойств
появляются поля для ввода ширины сгиба или его отступов от концов ребра.
175
Часть XIX. Детали из листового материала

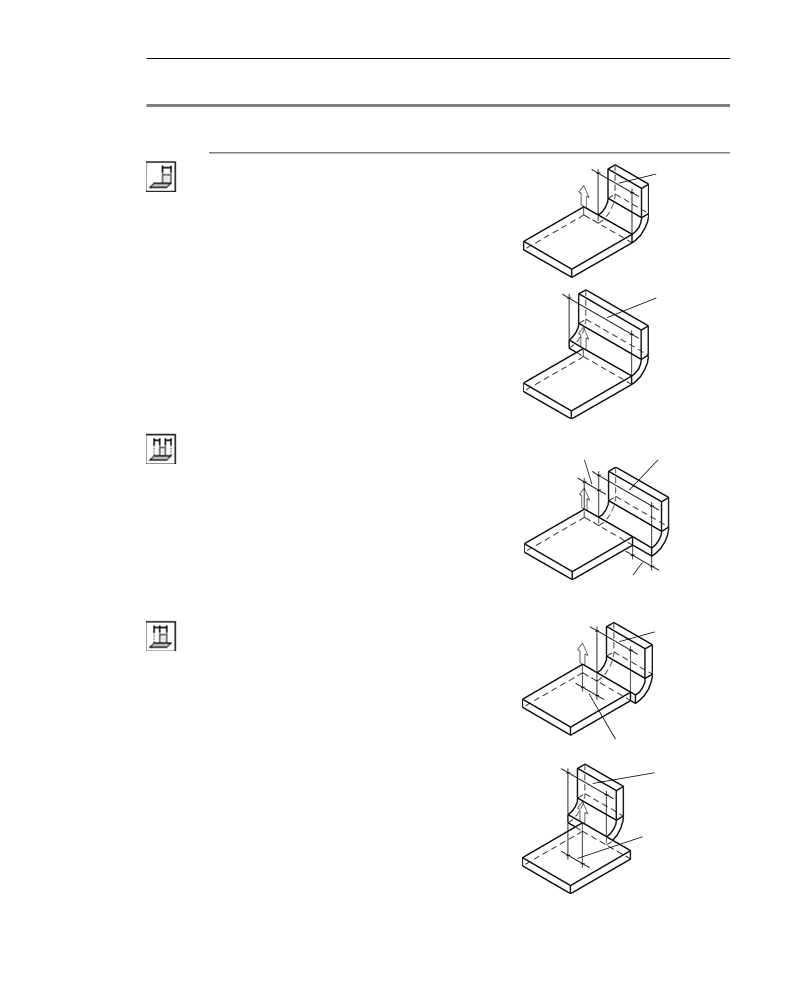

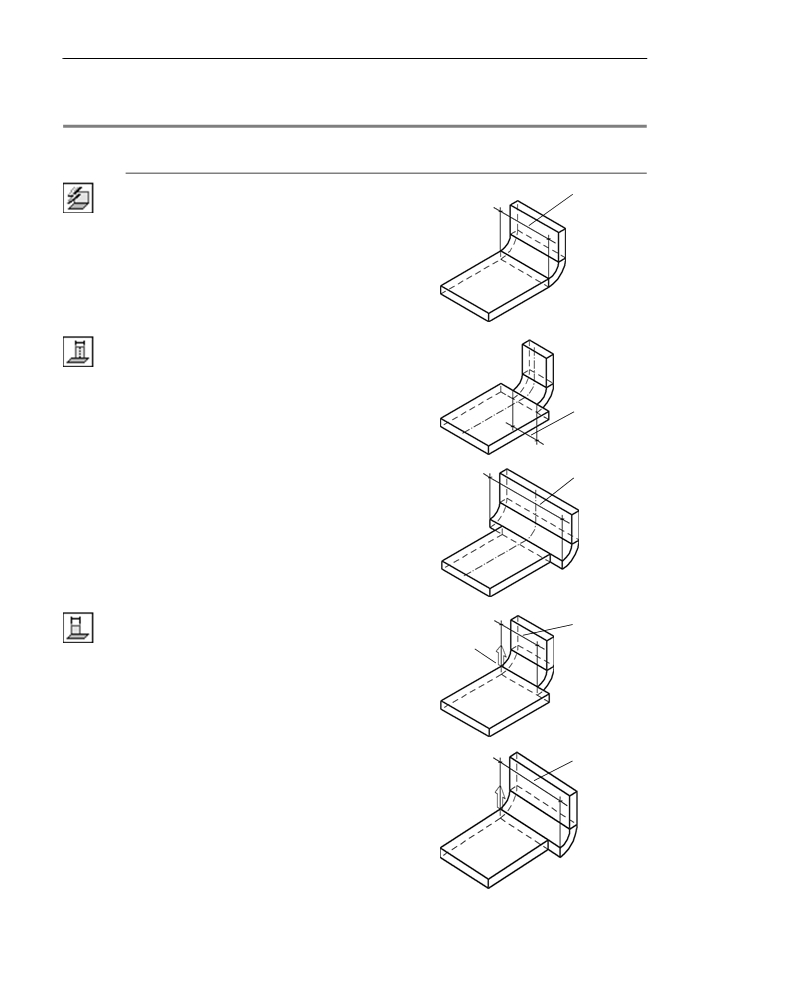

Табл. 97.3. Варианты размещения сгиба
Значение опции
Правила размещения сгиба
Результат построения
Размещение
и определения его ширины
По всей длине Ширина сгиба равна длине
Ширина
ребра.
сгиба
По центру
Значение ширины сгиба
вводится в поле Ширина*.
Сгиб размещается по центру
ребра.
Ширина
сгиба
Ширина
сгиба
Слева
Значение ширины вводится в
Левый
Ширина
поле Ширина*.
конец
сгиба
ребра
Сгиб размещается так, чтобы
левый конец ребра лежал в
плоскости левой стороны
сгиба.
Ширина
сгиба
176
Глава 97. Сгибы
Табл. 97.3. Варианты размещения сгиба
Значение опции
Правила размещения сгиба
Результат построения
Размещение
и определения его ширины
Справа
Значение ширины вводится в
Ширина
поле Ширина*.
сгиба
Сгиб размещается так, чтобы
правый конец ребра лежал в
плоскости правой стороны
сгиба.
Ширина
сгиба
Два отступа Ширина сгиба определяется
Отступ слева
Ширина
автоматически как разница
(положительный)
сгиба
между длиной ребра и
суммарной величиной
отступов**. Значения отступов
слева и справа вводятся в поля
Отступ 1 и Отступ 2
соответственно. Положение
сгиба определяется размерами
Отступ справа
(отрицательный)
отступов.
Отступ слева Ширина сгиба и величина
Ширина
отступа вводятся в поля
сгиба
Отступ*** и Ширина*.
Сгиб размещается так, чтобы
расстояние от левого конца
ребра до левой стороны сгиба
равнялось заданному значению
Положительный
отступ
отступа.
Ширина
сгиба
Отрицательный
отступ
177
Часть XIX. Детали из листового материала
Табл. 97.3. Варианты размещения сгиба
Значение опции
Правила размещения сгиба
Результат построения
Размещение
и определения его ширины

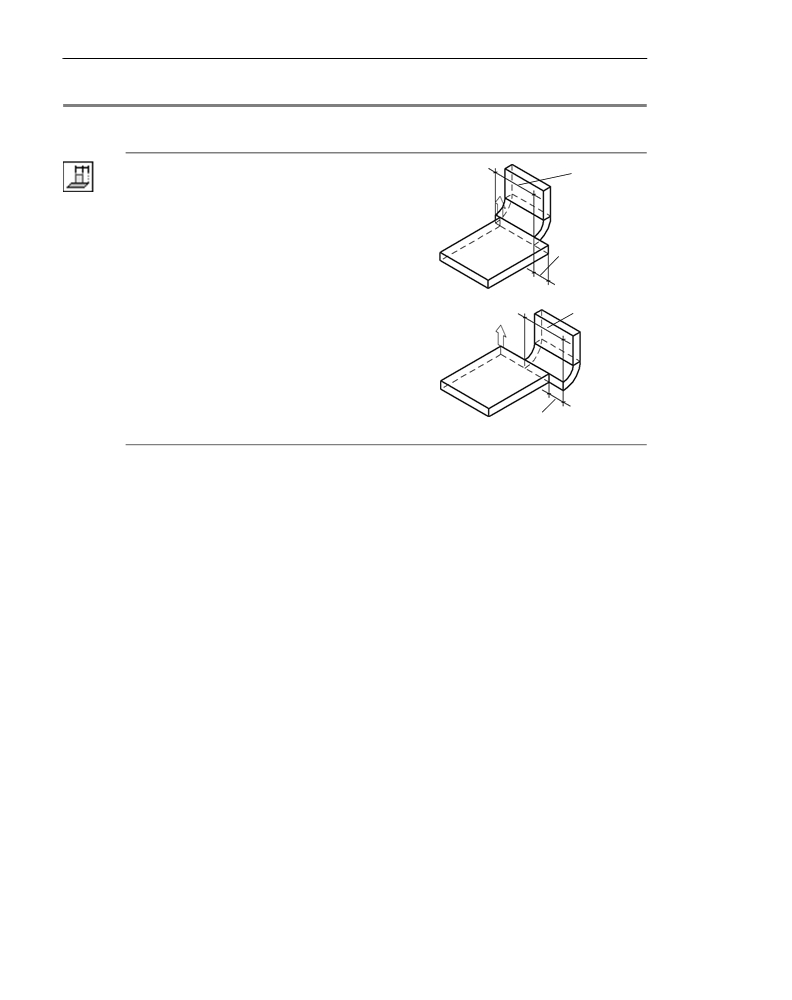

Отступ справа Ширина сгиба и величина
Ширина
отступа вводятся в поля
сгиба
Отступ*** и Ширина*.
Сгиб размещается так, чтобы
расстояние от правого конца
Положительный
отступ
ребра до правой стороны сгиба
равнялось заданному значению
отступа.
Ширина
сгиба
Отрицательный
отступ
* Ширина сгиба может принимать любые положительные значения. Нулевая
ширина не допускается.
** Значения отступов могут быть как положительными, так и отрицательными.
При расчете ширины сгиба учитываются знаки отступов: положительные от!
ступы откладываются внутрь по отношению к телу детали, а отрицательные —
наружу. Значения отступов, при которых ширина сгиба получается отрицатель!
ной или равной нулю, а также значения, при которых сгиб оказывается отде!
ленным от тела детали, не допускаются.
*** Значение отступа может быть как положительными, так и отрицательным. По!
ложительный отступ откладывается внутрь по отношению к телу детали, а
отрицательный — наружу. Значения отступа, при которых сгиб оказывается
отделенным от тела детали, не допускаются.
97.4.2. Продолжение сгиба
Продолжение сгиба — часть листовой детали, примыкающая к сгибу со стороны, проти!
воположной ребру, вдоль которого расположен этот сгиб (рис. 97.10).
178
Глава 97. Сгибы
Продолжение
Ребро
сгиба
Сгиб

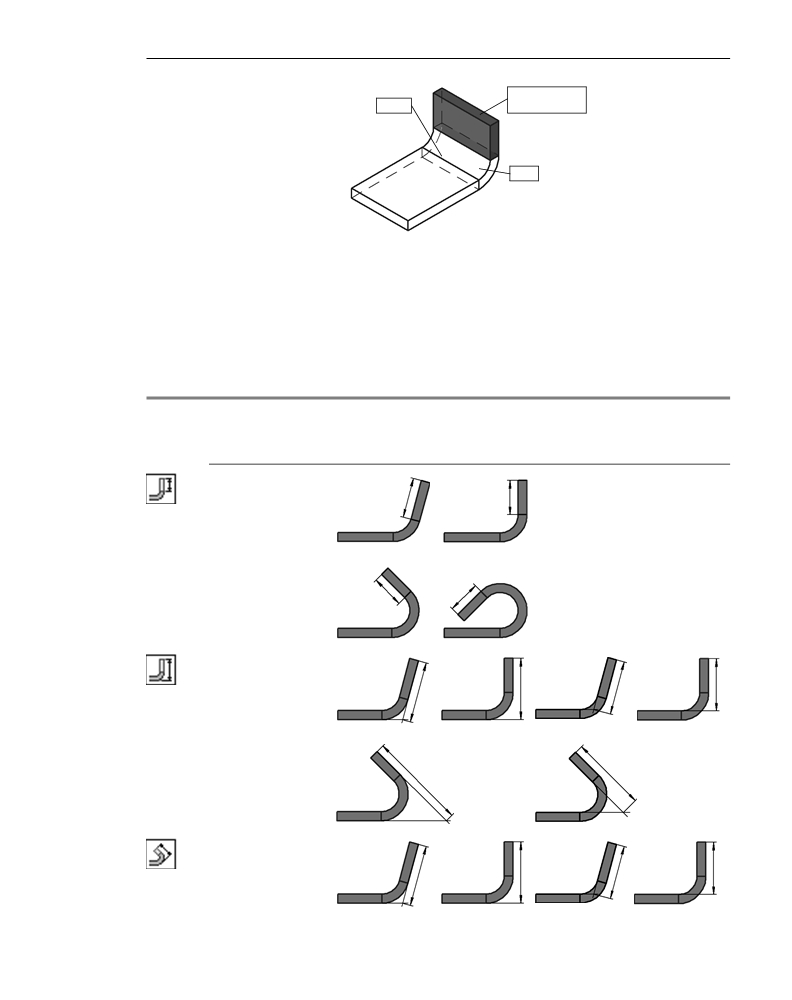

Рис. 97.10. Продолжение сгиба вдоль ребра
Введите длину продолжения сгиба в поле Длина.
Укажите способ задания длины продолжения сгиба, выбрав нужный вариант из списка
Способ задания длины (табл. 97.4). При использовании способов Длина по контуру
и Длина по касанию доступна опция Внутри, позволяющая выбрать поверхность, ог!
раничивающую длину продолжения.

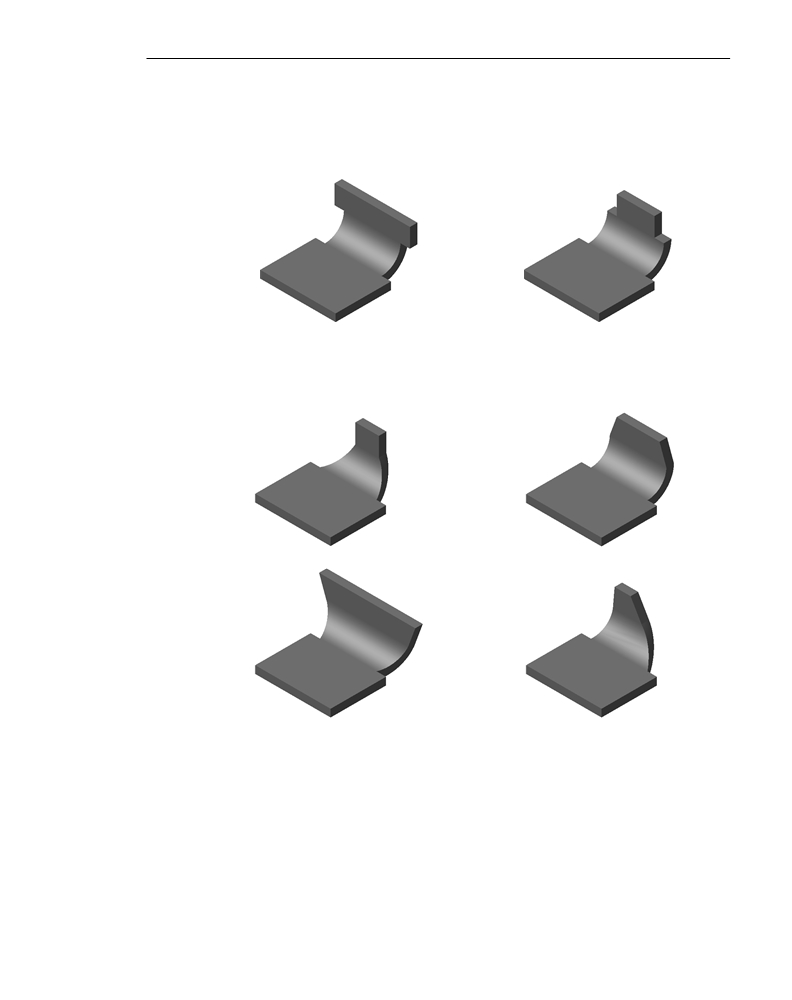

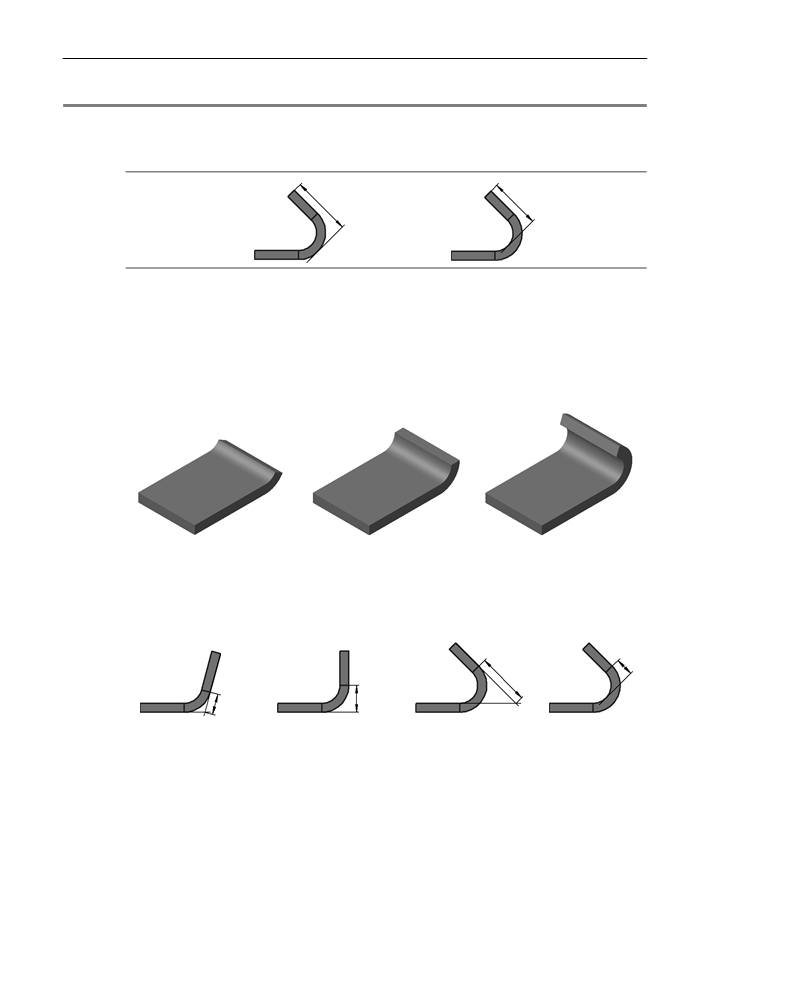

Табл. 97.4. Схемы задания длины продолжения сгиба*
Значение опции
Опция Внутри выключена
Опция Внутри включена
Способ задания
длины
Длина
Опция Внутри недоступна при
использовании способа Длина.
Длина по контуру
Длина по касанию
179
Часть XIX. Детали из листового материала
Табл. 97.4. Схемы задания длины продолжения сгиба*
Значение опции
Опция Внутри выключена
Опция Внутри включена
Способ задания
длины
* На схеме показана проекция детали на плоскость, перпендикулярную ли!
нии сгиба.
Особенности задания параметров продолжения сгиба
▼ При использовании способа Длина возможен ввод нулевого значения длины. Это озна!

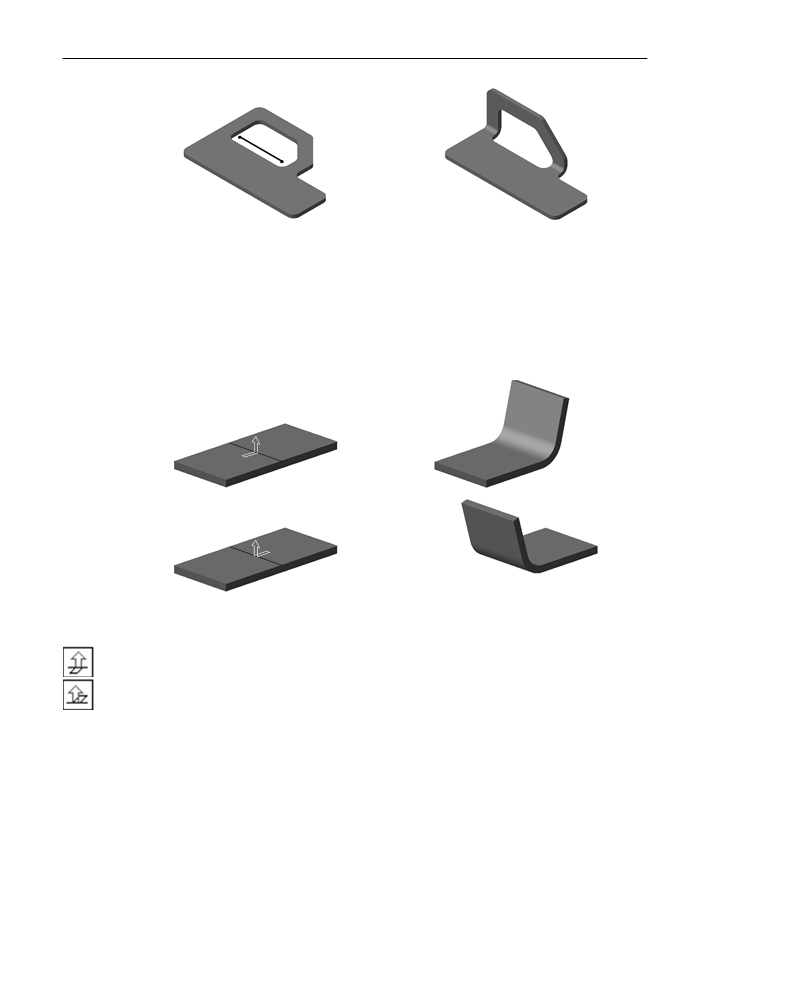

чает формирование сгиба без продолжения (рис. 97.11).
Рис. 97.11. Примеры сгибов без продолжений
▼ При использовании способов Длина по контуру и Длина по касанию значение, вво!
димое в поле Длина, должно быть больше некоторого минимума (рис. 97.12). В общем
случае он зависит от толщины материала, угла и радиуса сгиба.
Рис. 97.12. Минимальная длина
▼ Задание Длины по контуру доступно для углов от 0° до 180°.
97.4.3. Смещение сгиба
Смещение сгиба — параметр, характеризующий сдвиг сгиба в плоскости базовой грани.
Смещение сгиба производится перпендикулярно ребру, вдоль которого он располагает!
ся.
Чтобы указать тип смещения сгиба относительно ребра, выберите нужный вариант из
списка Тип смещения.
180
Глава 97. Сгибы
При смещении сгиба внутрь или наружу расстояние смещения задается пользователем
произвольно. Для ввода этого расстояния служит поле Смещение. При нулевом смеще!
нии сгиб начинается непосредственно от ребра (рис. 97.13, а), а при положительном —
сдвигается внутрь или наружу (рис. 97.13 б, в).
Ребро
а)
б)
в)

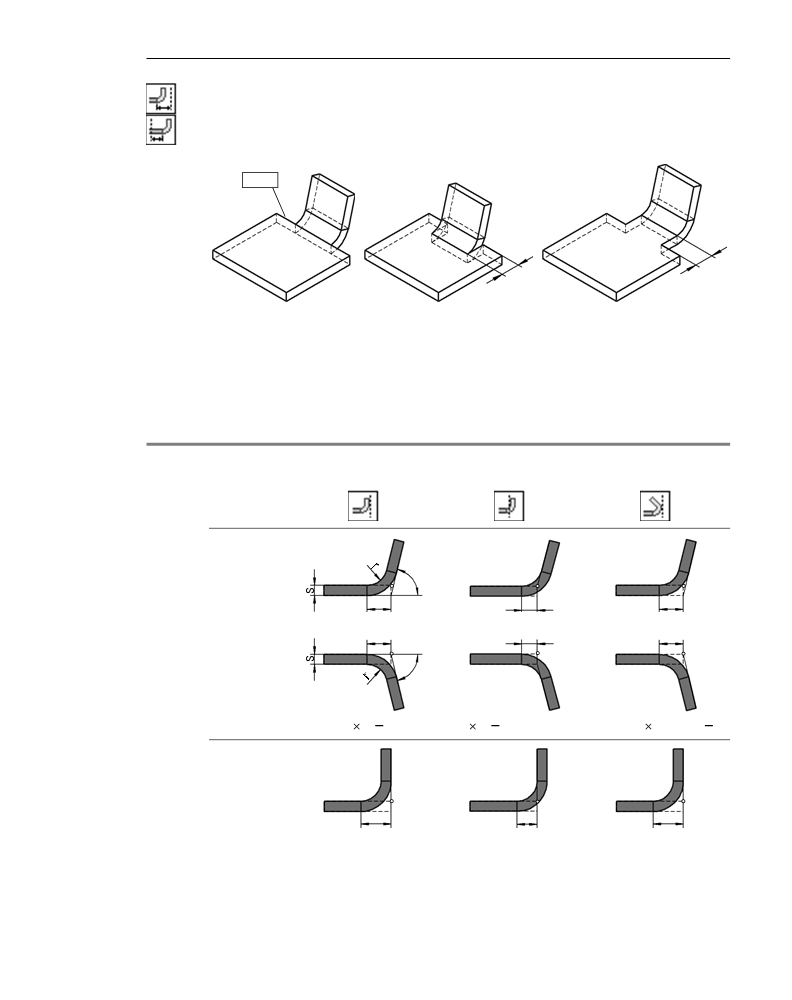

Рис. 97.13. Смещение сгиба: а) нулевое, б) внутрь, в) наружу
При других типах смещения расстояние смещения определяется системой автоматичес!
ки. Это расстояние зависит от угла сгиба, толщины материала и внутреннего радиуса
сгиба (табл. 97.5).

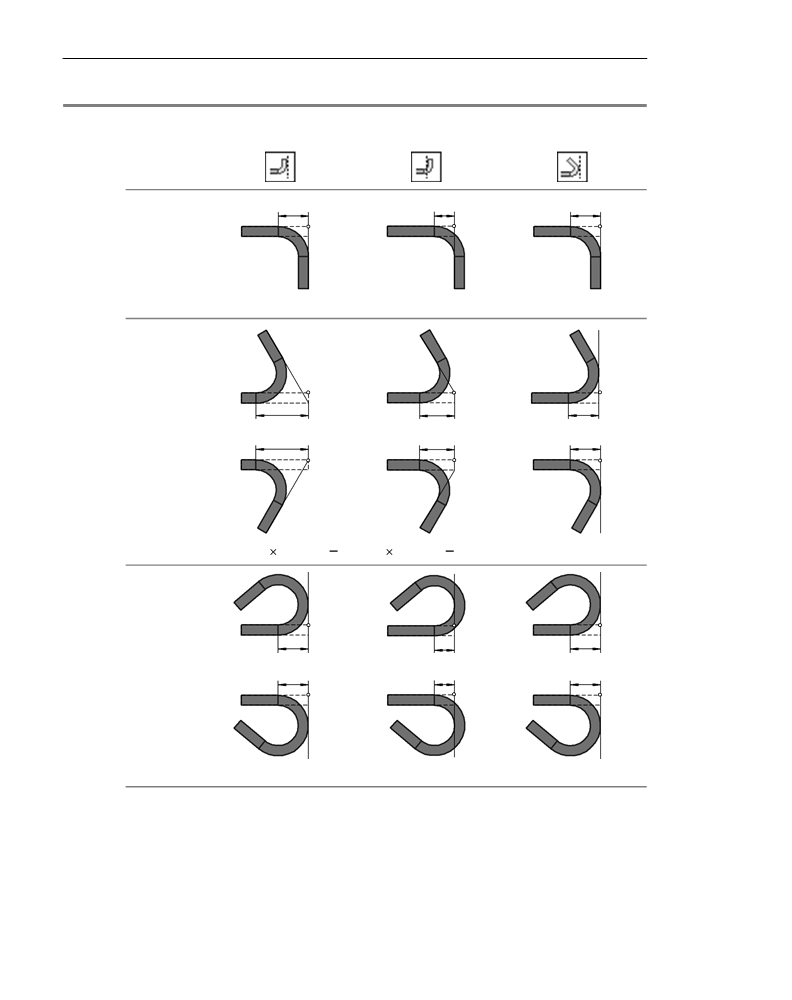

Табл. 97.5. Схема построения и значение смещения*
Угол сгиба
α
По внешней
По внутренней
По касанию
линии контура
линии контура
к сгибу
от 0° до 90°
∆
∆
∆
∆
α
α
α
∆=(r+s) tg
∆=r tg
∆=(r+s) tg(180!
)
2
2
2
90°
∆
∆
∆
181
Часть XIX. Детали из листового материала
Табл. 97.5. Схема построения и значение смещения*
Угол сгиба
α
По внешней
По внутренней
По касанию
линии контура
линии контура
к сгибу
∆
∆
∆
∆=r+s
∆=r
∆
от 90°
до 180°
∆
∆
∆
∆
∆
∆
α
α
∆=(r+s) tg(180!
)
∆=r tg(180!
)
∆=r+s
2
2
более 180°
∆
∆
∆
∆
∆
∆
∆=r+s
∆=r
∆
* На схеме показана проекция детали на плоскость, перпендикулярную реб!
ру, вдоль которого располагается сгиб. Проекция ребра обозначена круж!
ком.
182
Глава 97. Сгибы
97.4.4. Боковые стороны
При создании сгиба вдоль ребра возможны два способа управления параметрами боко!
вых сторон сгиба:
▼ изменение ширины продолжения сгиба (рис. 97.14),
а)
б)
Рис. 97.14. Изменение ширины продолжения сгиба: а) увеличение, б) уменьшение
▼ задание угла на сгибе и/или уклона боковых сторон продолжения сгиба (рис. 97.15).
а)
б)
в)
г)

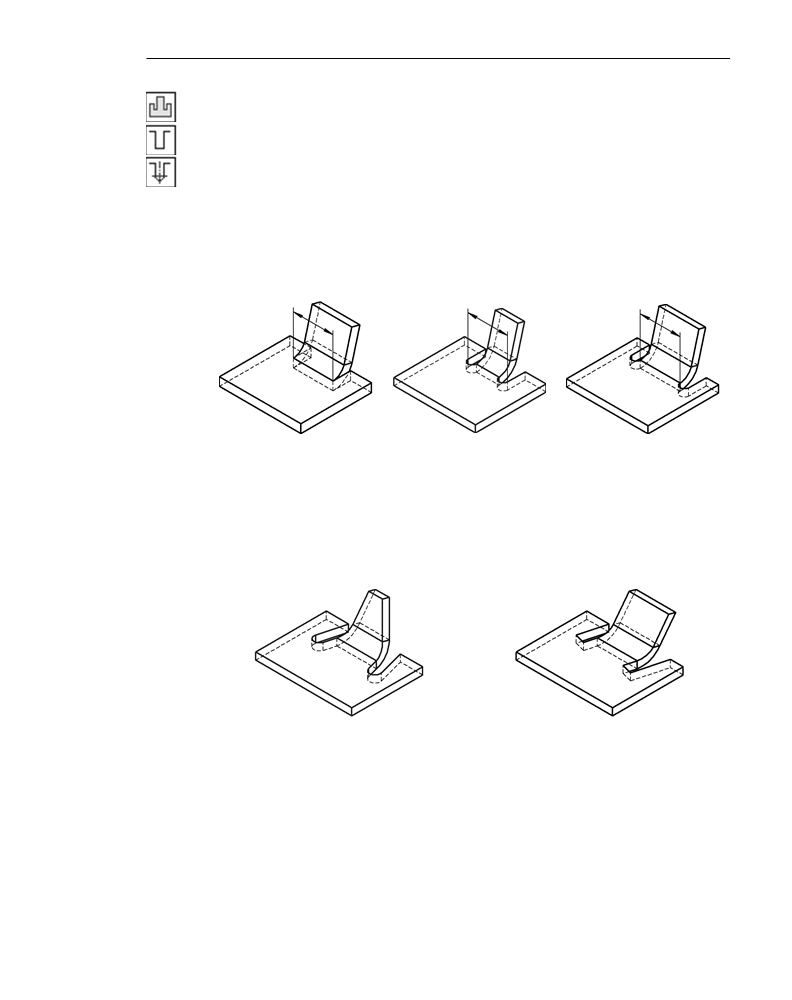

Рис. 97.15. Управление боковыми сторонами сгиба:
а) углы на сгибе, б) уклон боковых сторон продолжения сгиба,
в), г) углы на сгибе и уклон боковых сторон продолжения
183
Часть XIX.
Детали из листового материала
Чтобы выбрать вариант настройки для левой боковой стороны, активизируйте нужный
переключатель — Уклон и угол или Расширение — в группе Слева.
Чтобы выбрать вариант настройки для правой боковой стороны, активизируйте нужный
переключатель — Уклон и угол или Расширение — в группе Справа.
Уклон и угол
Правила задания угла уклона боковой стороны сгиба и угла на сгибе:
▼ углы измеряются на разогнутом сгибе,
▼ углы отсчитываются от плоскости, перпендикулярной ребру, вдоль которого располага!
ется сгиб,
▼ углы могут принимать значения от !90° до +90°,
▼ положительные углы откладываются внутрь по отношению к телу детали,
отрицательные — наружу.
Для ввода угла уклона боковой стороны продолжения сгиба служит поле Уклон.
Для ввода угла на сгибе служит поле Угол на сгибе.
Если угол на сгибе отличен от нуля, то соответствующая боковая грань согнутого сгиба
получается не плоская.
Расширение
Расширение продолжения сгиба — изменение ширины продолжения сгиба по сравне!
нию с шириной сгиба.
Значение расширения может быть отрицательным, положительным или нулевым. Отри!
цательное расширение означает уменьшение ширины продолжения сгиба, положитель!
ное — увеличение ширины продолжения сгиба, нулевое — отсутствие изменения шири!
ны.
Для ввода величины расширения продолжения сгиба служит поле Расширение.
97.4.5.
Освобождение сгиба
Освобождение сгиба — пазы в листовой детали, расположенные по бокам сгиба.
Освобождение может иметь прямоугольную или скругленную форму. Размеры осво!
бождения определяются его глубиной и шириной (рис. 97.16).
Глубина
Глубина
Ширина
Ширина
а)
б)
Рис. 97.16. Освобождение сгиба: а) прямоугольное, б) скругленное
184
Глава 97. Сгибы
Чтобы сформировать освобождение сгиба, активизируйте переключатель Освобожде
ние сгиба на вкладке Освобождение Панели свойств.
Чтобы выбрать форму освобождения, активизируйте нужный переключатель — Пря
моугольное или Скругленное — в группе Тип.
Введите размеры освобождения в поля Глубина и Ширина. Значения глубины и шири!
ны могут быть нулевыми или положительными.
Опция Включить в ширину сгиба управляет расположением освобождений относи!
тельно сгиба. Если ширины освобождений должны включаться в ширину сгиба (факти!
ческая ширина сгиба при этом уменьшается — рис. 97.17, б), активизируйте эту опцию.
При отключенной опции ширины освобождений не включаются в ширину сгиба (ширина
сгиба не изменяется — рис. 97.17, в).
а)
б)
в)

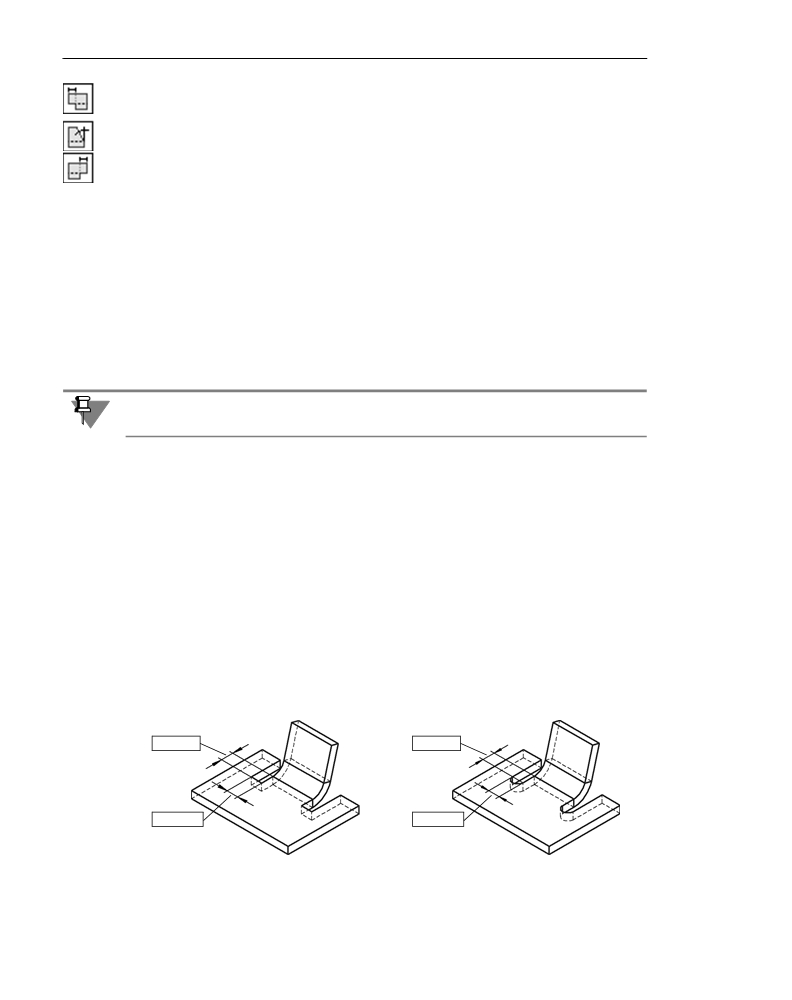

Рис. 97.17. Расположение освобождений: а) ширина сгиба без освобождений,
б) освобождения включены в ширину сгиба,
в) освобождения не включены в ширину сгиба
Если угол на сгибе (см. раздел 97.4.4 на с. 183) отличен от нуля, то освобождение сгиба
поворачивается (рис. 97.18). Угол поворота освобождения равен углу на сгибе. Глубина
освобождения откладывается вдоль боковой грани разогнутого сгиба, а ширина
освобождения — перпендикулярно этой грани (рис. 97.19).
Рис. 97.18. Освобождение сгиба при отличном от нуля угле на сгибе
185
Часть XIX. Детали из листового материала
Глубина
Глубина
Ширина
Ширина

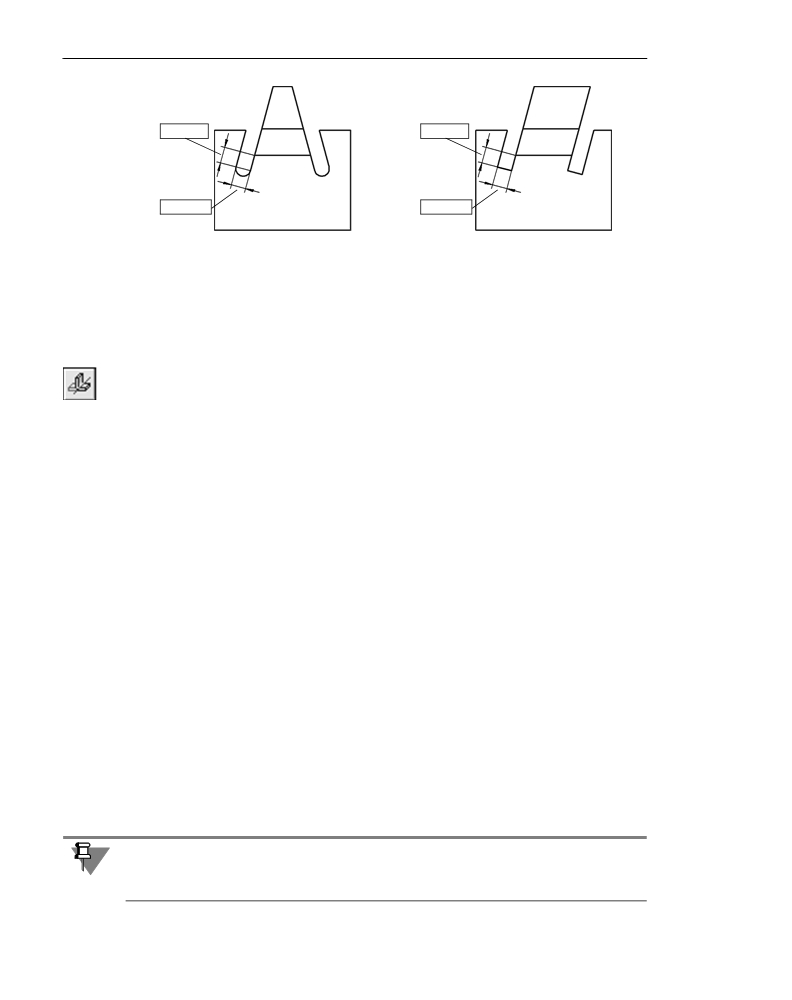

Рис. 97.19. Определение размеров освобождения сгиба при отличном от нуля угле на сгибе
97.5.
Сгиб по линии
Вы можете согнуть листовую деталь по прямой линии относительно какой!либо внешней
или внутренней плоской грани этой детали. Указанные линия и грань будут считаться ли!
нией сгиба и базовой гранью сгиба.
Чтобы согнуть листовую деталь по линии, вызовите команду Сгиб по линии.
Укажите базовую грань и линию сгиба (см. раздел 97.5.1).
Выберите направление отсчета и интерпретацию угла (см. раздел 97.3.1 на с. 169).
Укажите величину и способ задания радиуса сгиба (см. раздел 97.3.2 на с. 171).
Настройте освобождение угла (см. раздел 97.3.3 на с. 171).
Выберите состояние сгиба (см. раздел 97.3.4 на с. 172).
Настройте определение длины развертки сгиба (см. раздел 97.3.5 на с. 173).
97.5.1.
Базовые объекты и результат построения
В качестве линии сгиба может использоваться:
▼ отрезок эскиза,
▼ прямолинейное ребро формообразующего элемента или поверхности,
▼ сегмент ломаной,
▼ вспомогательная ось.
Требования к линии сгиба:
▼ линия сгиба должна располагаться в плоскости базовой грани,
▼ линия сгиба не должна совпадать с ребром базовой грани,
▼ линия сгиба должна пересекаться или иметь общую точку хотя бы с одним ребром базо!
вой грани (в последнем случае продолжение линии сгиба должно пересекать контур ба!
зовой грани, т.е. общая точка не должна быть точкой касания ребра и линии сгиба),
▼ линия сгиба может полностью располагаться внутри контура базовой грани (при этом
одна или обе конечные точки линии сгиба могут лежать на ребрах грани).
Вспомогательная ось бесконечна. Поэтому при выборе оси в качестве линии сгиба не
имеет значения, пересекается отрезок, изображающий эту ось, с контуром базовой гра!
ни или нет (см. рис. 97.22).
186
Глава 97. Сгибы
Результат построения сгиба зависит от взаимного расположения базовой грани и линии
сгиба. Общее правило: сгибается та часть детали, которой принадлежит базовая грань,
или участок базовой грани, пересекающийся с линией сгиба или ее продолжением.
Если в качестве линии сгиба используется отрезок, ребро или сегмент ломаной, а сгиба!
емая грань имеет сложную форму, то для корректного построения сгиба рекомендуется
располагать линию сгиба так, чтобы она непосредственно проходила по всем участкам
грани, которые должны быть согнуты.
На рисунках 97.20-97.22 показаны варианты сгибов листовой детали, построенные с по!
мощью команды Сгиб по линии. В качестве базовой грани во всех представленных слу!
чаях используется верхняя плоская грань; линия сгиба показана утолщенной.
а)
б)
в)
г)

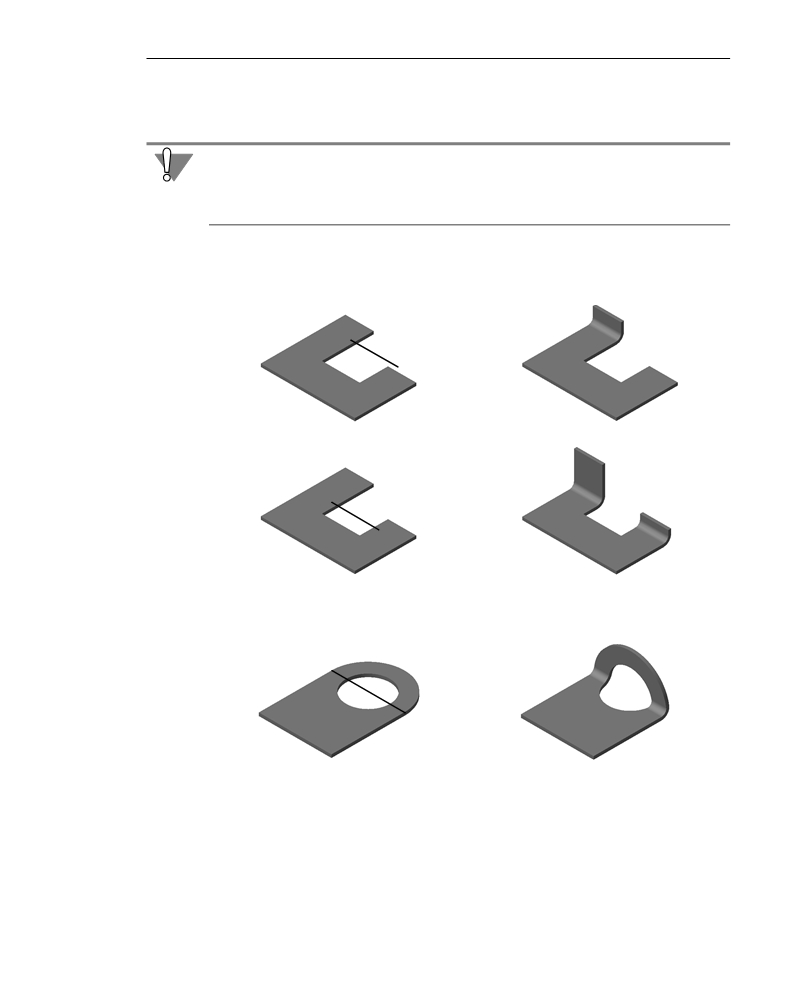

Рис. 97.20. Зависимость результата сгиба от положения линии сгиба: а), в) варианты
положения линии сгиба, б), г) соответствующие результаты построения
а)
б)
Рис. 97.21. Сгиб детали с отверстием: а) положение линии сгиба, б) результат построения
187
Часть XIX. Детали из листового материала
а)
б)
Рис. 97.22. Использование вспомогательной оси в качестве линии сгиба:
а) расположение оси, б) результат построения
97.5.2. Неподвижная сторона сгиба
При построении сгиба по линии в окне детали отображается фантомная стрелка
(рис. 97.23). Она указывает прямое направление отсчета угла сгиба и его неподвижную
сторону — ту часть базовой грани, положение которой при сгибе не изменится.
а)
б)
Рис. 97.23. Сгиб по линии: а) направление и неподвижная сторона, б) результат операции
Чтобы сделать неподвижной другую сторону, воспользуйтесь группой переключателей
Неподвижная сторона.
Изменение неподвижной стороны немедленно отражается на положении стрелки в окне
модели.
97.5.3. Способ формирования сгиба
При построении сгиба по линии вы можете выбрать способ его формирования из списка
Способ сгиба (табл. 97.6). В таблице показаны схемы построения сгибов для различных
величин и направлений отсчета углов.
188
содержание .. 9 10 11 12 ..
