Глава 95. Общие сведения

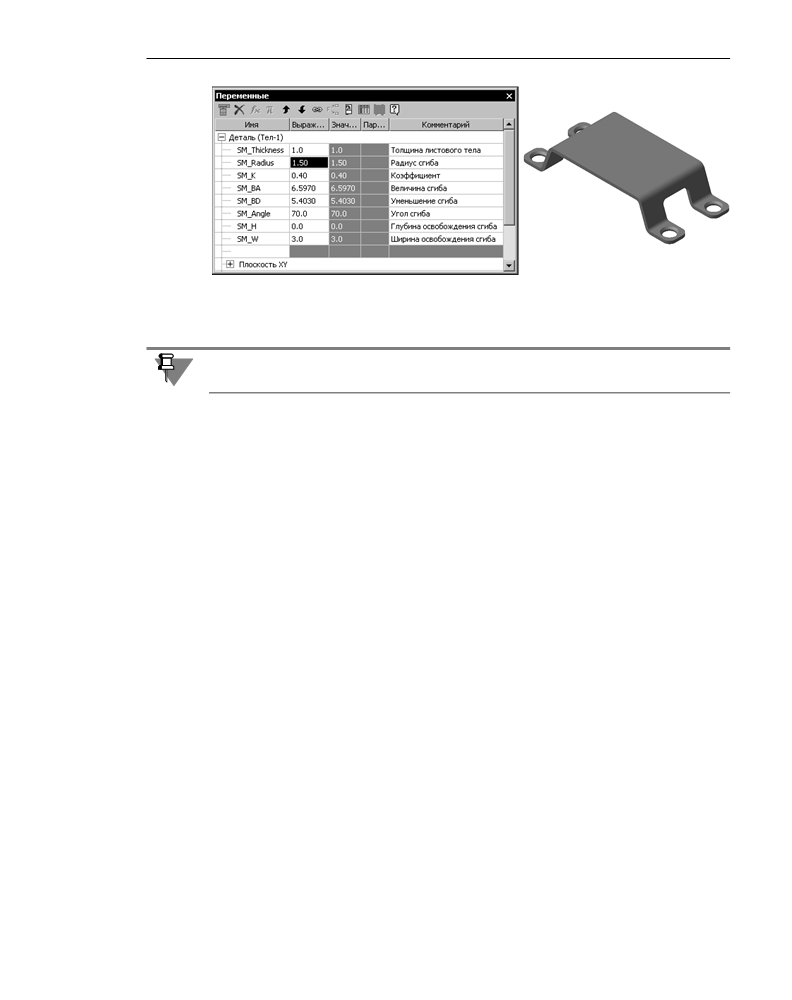

Рис. 95.8. Новые значения переменных и перестроенная деталь

Автоматически созданные переменные можно использовать в выражениях, определяю!

щих значения других переменных и параметров, а также в эскизах.

Работа с переменными и выражениями в деталях подробно рассмотрена в главе 115.

95.3.1.

Особенности работы с переменными листовой детали

Имена умолчательных переменных листового тела изменить невозможно.

Значения умолчательных переменных для данной листовой детали могут изменяться

только при редактировании листового тела или системы уравнений этой детали.

Редактирование сгиба, имеющего умолчательные параметры, путем изменения какого!

либо из них не влияет на значение соответствующей умолчательной переменной. В ре!

зультате такого редактирования параметру сгиба присваивается значение, введенное в

соответствующее поле Панели свойств, а равенство значений параметра и переменной

автоматически удаляется.

Если в результате редактирования сгиба его параметру возвращается умолчательное

значение, то умолчательная переменная автоматически приравнивается этому парамет!

ру только в том случае, ему не приравнена другая переменная. Если же параметр элемен!

та была приравнен отличной от умолчательной переменой, то она сохраняется при лю!

бых изменениях значения этого параметра.

Вы можете создать в детали листовые переменные

(SM_Thickness, SМ_Radius,

SM_Angle и т.д.) и присвоить им нужные значения еще до построения листового тела.

Заданные значения становятся умолчательными для данной детали и используются при

создании листового тела и листовых элементов.

Сгибы, у которых отключено определение параметров по исходному объекту (см.

раздел 97.3.6 на с. 174), отображаются в Окне работы с переменными как самостоятель!

ные элементы, подчиненные своему исходному объекту (рис. 95.9). Параметрами этих

сгибов являются радиус и параметр развертки. Если значение параметра совпадает с

умолчательным, то этому параметру автоматически приравнивается умолчательная пе!

ременная:

▼ радиусу — SМ_Radius,

▼ величине сгиба — SM_BA,

155

Часть XIX. Детали из листового материала

▼ уменьшению сгиба — SM_BD,

▼ коэффициенту нейтрального слоя — SM_K.

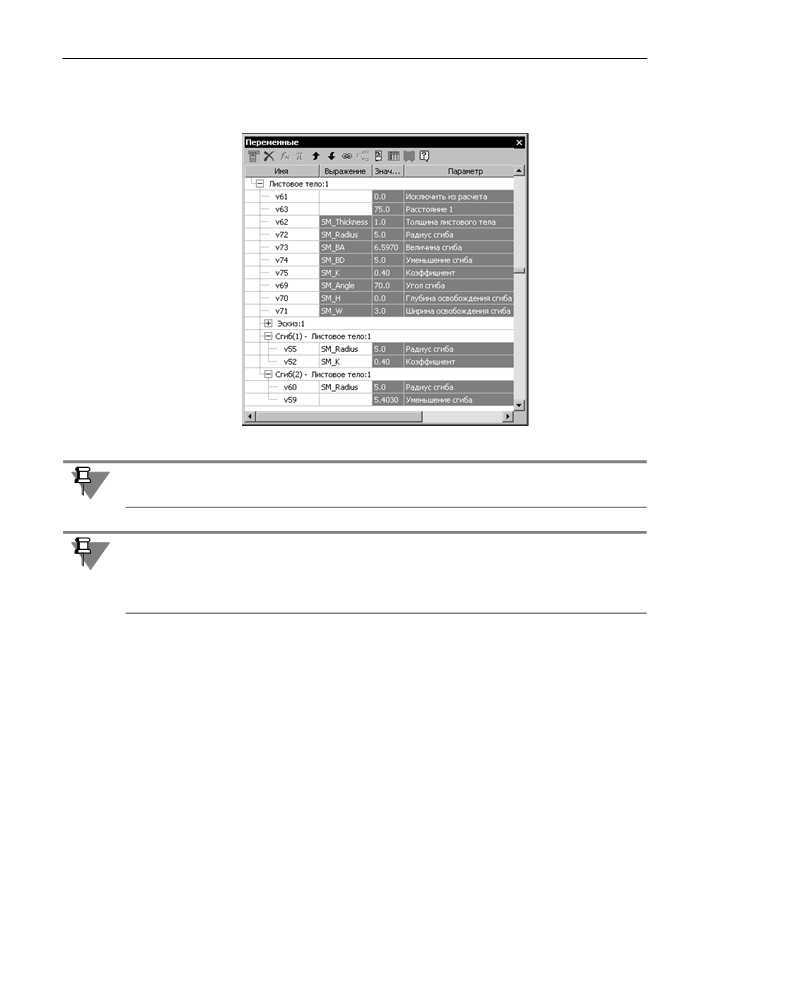

Рис. 95.9. Отображение сгибов в Окне работы с переменными

Если длина развертки сгиба определяется по таблице, то параметр развертки этого сгиба

отсутствует на панели Переменные.

Если сгиб принадлежит листовому телу с разомкнутым эскизом и соответствует дуге в

эскизе листового тела, то параметр Радиус этого сгиба не показывается на панели Пе

ременные. А если длина развертки такого сгиба определяется по таблице, то сгиб не

отображается на панели Переменные.

95.4. Длина развертки сгиба

Длина развертки сгиба может быть определена одним из трех способов:

▼ задание коэффициента положения нейтрального слоя,

▼ задание величины сгиба,

▼ задание уменьшения сгиба,

Кроме того, возможно использование таблиц сгибов, т.е. извлечение параметра, опре!

деляющего длину развертки (величины сгиба, уменьшения сгиба или коэффициента

нейтрального слоя), из таблицы.

Умолчательный способ определения длины развертки задается в диалоге настройки

свойств листового тела для новых деталей. Для каждой конкретной детали умолчатель!

ный способ определения длины развертки может быть изменен в диалоге настройки

свойств листового тела для текущей детали (о настройке умолчательных параметров

листовых деталей — см. раздел 95.2.1 на с. 150).

156

Глава 95. Общие сведения

Кроме того, возможен выбор способа определения длины развертки для каждого кон!

кретного сгиба (см. раздел 97.3.5 на с. 173).

95.4.1. Определение длины развертки

при помощи коэффициента положения нейтрального слоя

Длина развертки определяется исходя из предположения наличия в сгибе нейтрального

слоя.

Нейтральный слой — слой материала детали, длина которого не изменяется при сгиба!

нии.

Линия пересечения нейтрального слоя сгиба с плоскостью, перпендикулярной линии

сгиба, называется нейтральной линией (рис. 95.10).

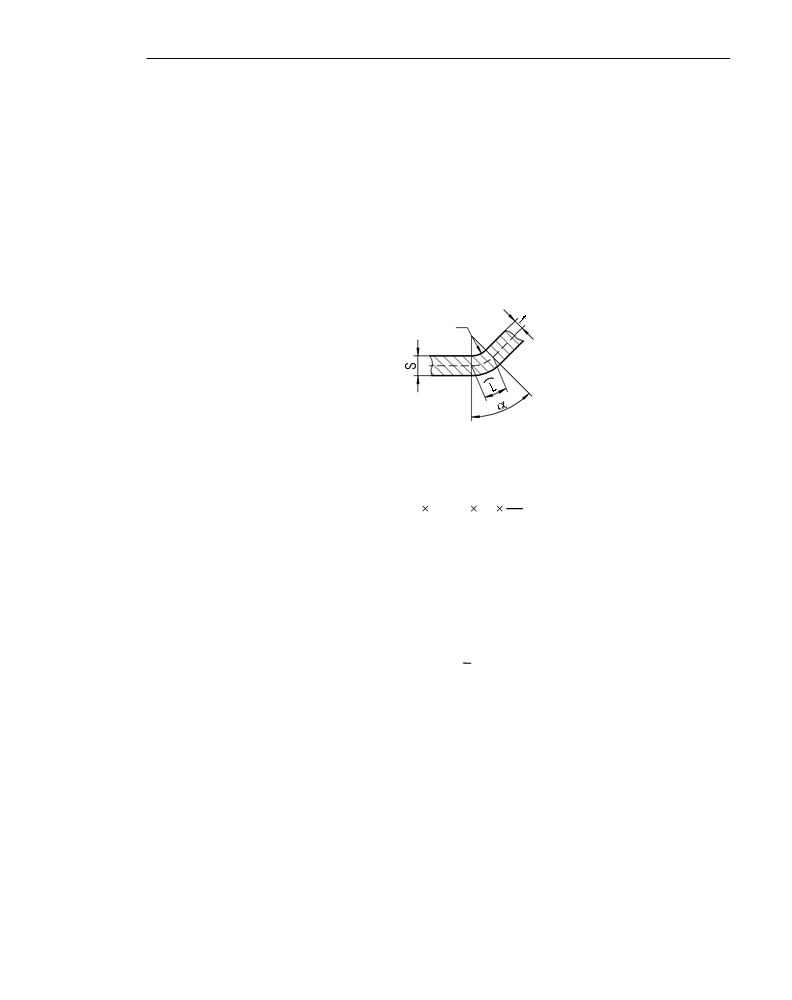

Рис. 95.10. Сечение сгиба плоскостью, перпендикулярной линии сгиба

(нейтральная линия показана штрихами)

Длина развертки цилиндрической части сгиба находится как длина нейтральной линии в

ней:

L=π

(R + K S)

, где

180

L —длина нейтральной лини;

R—внутренний радиус сгиба;

S—толщина листового материала;

K—коэффициент положения нейтрального слоя;

α—угол сгиба.

Коэффициент К определяет положение нейтрального слоя:

, где

— расстояние от внутренней поверхности сгиба до нейтрального слоя.

95.4.2.

Определение длины развертки способом задания величины сгиба

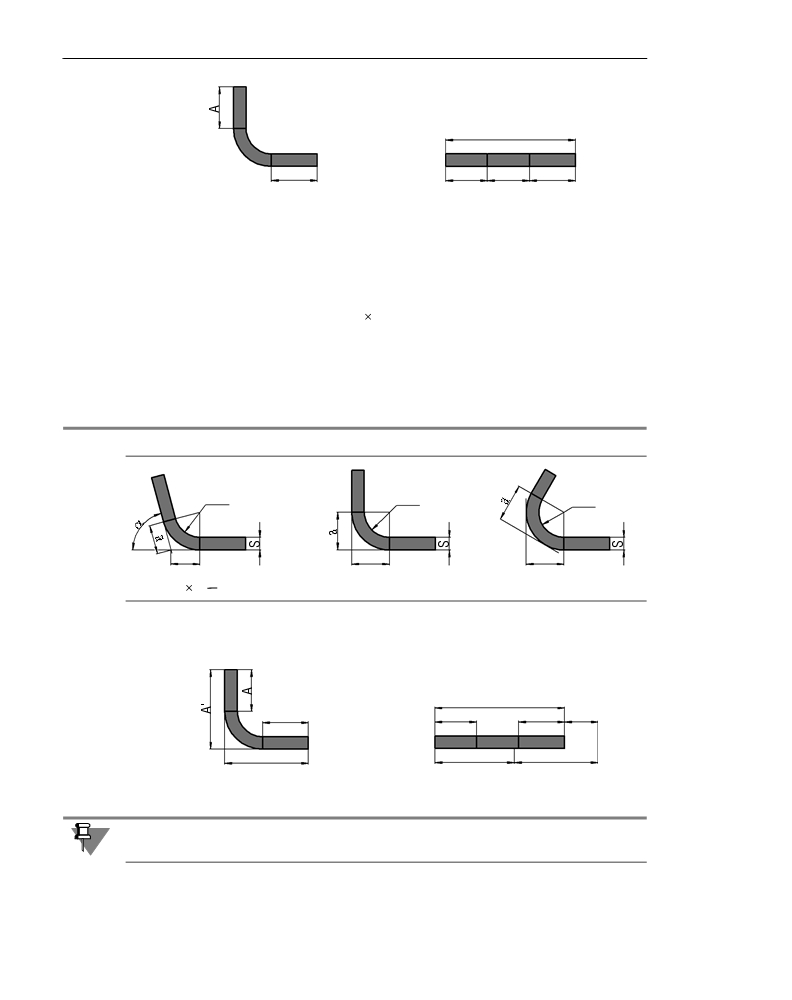

Длина развертки цилиндрической части сгиба BA (сокращение от Bend Allowance) зада!

ется пользователем. Полная длина развертки сгиба L при разгибании (рис. 95.11) рас!

считывается по формуле:

L=A+BA+B.

157

Часть XIX. Детали из листового материала

а)

б)

Рис. 95.11. Разгибание сгиба: а) сгиб согнут, б) сгиб разогнут

95.4.3. Определение длины развертки

способом задания уменьшения сгиба

Длина развертки цилиндрической части сгиба l рассчитывается по формуле:

l=2

a!BD,где

BD (сокращение от Bend Deduction) — уменьшение сгиба; задается пользователем,

— геометрический параметр сгиба; определяется системой автоматически

(табл. 95.2).

Табл. 95.2. Определение параметра а для различных углов сгиба α

α<90°

α≥90°

a =(R + S) tg

a =(R + S)

Полная длина развертки L при разгибании (рис. 95.12) рассчитывается по формуле:

L=A'+B'!BD.

а)

б)

Рис. 95.12. Разгибание сгиба: а) сгиб согнут, б) сгиб разогнут

Для углов сгиба α>90° значение уменьшения сгиба BD может быть отрицательным.

158

Глава 95. Общие сведения

95.4.4.

Таблицы сгибов

При определении длины развертки с использованием способов, рассмотренных выше,

значения параметра развертки (K, BA или BD) могут быть заданы — с учетом существу!

ющих ограничений — произвольно.

Зависимость параметра развертки от толщины материала, угла и радиуса сгиба может

быть определена, например, экспериментальным путем и оформлена в виде таблиц. В

системе КОМПАС они носят название таблиц сгибов и могут быть использованы для за!

дания длин разверток.

В соответствии с содержанием таблицы определяется ее тип:

▼ таблица коэффициентов, определяющих положение нейтрального слоя;

▼ таблица величин сгиба;

▼ таблица уменьшений сгиба.

Таблицы сгибов хранятся в файлах с расширением loa.

В комплект поставки системы КОМПАС!3D входят четыре таблицы сгибов:

▼ две таблицы коэффициентов, определяющих положение нейтрального слоя:

▼ Sample1_K_factor.loa,

▼ Sample4_K_factor.loa,

▼ таблица величин сгибов Sample2_Bend_allowance.loa;

▼ таблица уменьшений сгибов Sample3_Bend_deduction.loa.

Указанные таблицы содержат условные данные и приведены в качестве примера. Ис!

пользуйте их в качестве образца для создания собственных таблиц сгибов.

Примеры таблиц сгибов находятся в папке, путь к которой задается системной перемен!

ной SHEETMETAL системы КОМПАС!3D. По умолчанию это подпапка ..\Sys\SHEETMETAL

главной папки системы.

Использование таблиц сгибов

Чтобы использование определенной таблицы сгибов в листовых деталях было возмож!

но, необходимо предварительно указать файл этой таблицы в диалоге настройки пара!

метров листового тела

(см. раздел 95.2.1 на с. 150) или с помощью команды

Операции — Элементы листового тела — Таблица сгибов — Выбрать.

Чтобы получить из таблицы параметр развертки для сгибов создаваемого или редакти!

руемого листового элемента текущей детали, выполните следующие действия:

На вкладке Параметры Панели свойств разверните список Способ определения

длины развертки.

Выберите из списка строку Таблица сгибов.

В поле Файл источник появится имя таблицы сгибов, выбранной при настройке

свойств листового тела.

Если при настройке свойств листового тела была включена опция Таблица сгибов, то

для определения длин разверток всех новых сгибов по умолчанию будет выбран способ

Таблица сгибов. В этом случае производить описанные действия не нужно.

159

Часть XIX. Детали из листового материала

После ввода значений угла и радиуса сгиба из таблицы сгибов будет выбран параметр

развертки, соответствующий этим значениям. Он будет использоваться при разгибании

построенного листового элемента.

При создании в детали первого листового элемента, использующего таблицу сгибов, все

данные из нее записываются в эту деталь. Связь детали с файлом таблицы не формиру!

ется.

Все сгибы, параметр развертки которых извлекается из таблицы, будут использовать со!

храненные внутри документа данные. Исходный файл таблицы может быть отредакти!

рован или удален. Это не приведет к изменению параметров сгибов.

В детали может быть сохранена только одна таблица.

Смена таблицы сгибов

Чтобы использовать для сгибов, построенных с применением таблицы, данные из дру!

гого табличного файла, необходимо сменить хранящуюся в детали таблицу сгибов. Для

этого выполните одно из следующих действий:

▼ вызовите команду Операции — Элементы листового тела — Таблица сгибов —

Выбрать,

▼ нажмите кнопку Обзор в диалоге настройки листового тела для текущей детали (см.

раздел 95.2.1 на с. 150).

Смена таблицы сгибов приведет к изменению свойств всех элементов листового тела,

параметр развертки которых извлекался из таблицы: значение этого параметра будет

выбрано из новой таблицы. Пиктограммы измененных элементов в Дереве модели будут

отмечены красными «галочками», означающими необходимость перестроения.

Таблицу сгибов, хранящуюся в детали, можно записать в файл. Для этого вызовите ко!

манду Операции — Элементы листового тела — Таблица сгибов — Сохранить

как... В появившемся на экране стандартном диалоге Windows задайте имя файла для

записи.

Таблица сгибов может быть удалена из детали. Чтобы удалить таблицу, вызовите коман!

ду Операции — Элементы листового тела — Таблица сгибов — Удалить. При

этом у листовых элементов, построенных с использованием таблицы, автоматически из!

менится способ определения длины развертки. Он будет соответствовать типу исполь!

зовавшейся таблицы сгибов. Значение параметра развертки останется равным таблич!

ному значению для текущего радиуса, угла сгиба и толщины материала.

Например, элемент был построен с использованием таблицы величин сгибов. После уда!

ления таблицы для этого элемента будет выбран способ определения длины развертки

Величина сгиба. Значение величины сгиба останется равным выбранному ранее из

таблицы.

Листовая деталь может содержать элементы с автоматически определяемыми углами

сгиба. К таким элементам относятся:

▼ листовое тело с разомкнутым эскизом (углы сгибов определяются параметрами объек!

тов эскиза),

160

Глава 95. Общие сведения

▼ подсечка, заданный размер которой меньше минимального (углы сгибов рассчитывают!

ся по формуле, см. табл. 97.8 на с. 194).

Если указанные элементы использовали таблицу сгибов, то при ее удалении обработка

этих элементов производится следующим образом.

Способ определения длины развертки автоматически меняется на способ, соответству!

ющий типу использовавшейся таблицы. Параметр развертки принимает умолчательное

значение (см. раздел 95.2.1 на с. 150).

Если вышеперечисленные листовые элементы содержат сгибы, у которых включено оп!

ределение параметров по исходному объекту (т.е. активна опция По исходному

объекту — см. раздел 97.3.6 на с. 174), то на экране появляется диалог выбора сгибов

(рис. 95.13).

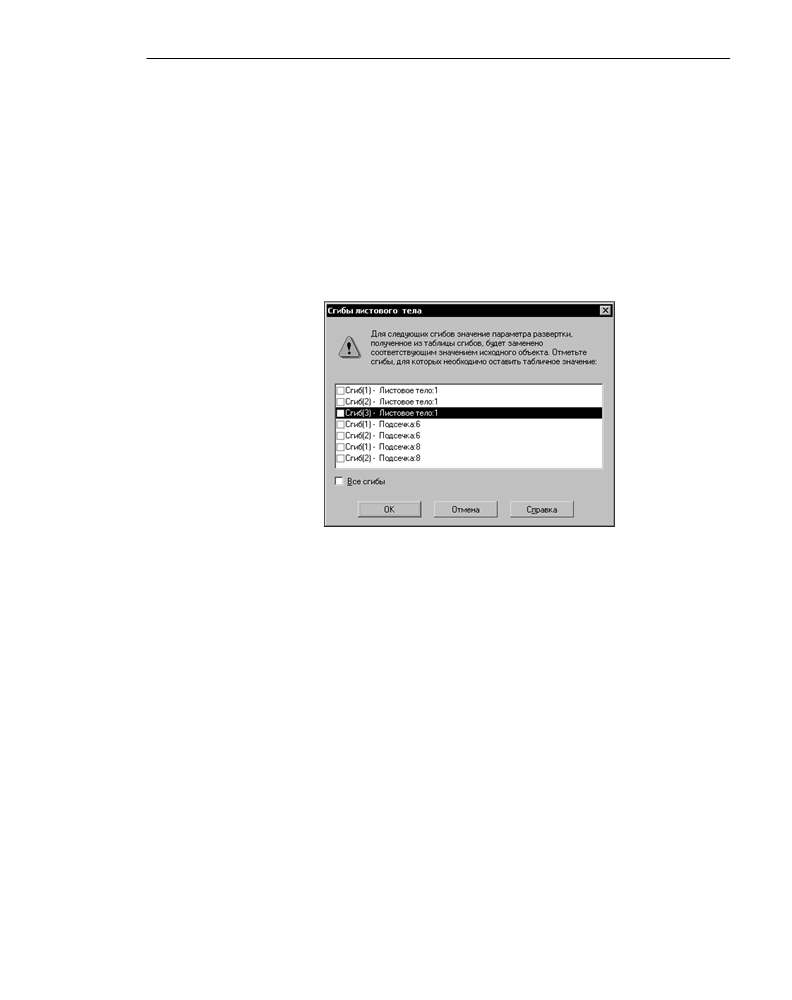

Рис. 95.13. Диалог выбора сгибов

Он содержит перечень сгибов, имеющих описанные свойства, и позволяет настроить об!

работку этих сгибов при удалении таблицы.

Отметьте в диалоге выбора сгибов те сгибы, для которых требуется сохранить значение

параметра развертки, полученное из таблицы. Нажмите кнопку ОК.

У выбранных сгибов будет автоматически отключено определение параметров по исход!

ному объекту. Способ определения длины развертки поменяется на способ, соответству!

ющий типу использовавшейся таблицы. Параметр развертки каждого сгиба примет зна!

чение, выбранное из таблицы с учетом величины угла этого сгиба.

У остальных сгибов будет сохранен признак определения параметров по исходному объ!

екту. Поэтому каждый из них получит — вне зависимости от угла сгиба — такие же па!

раметры, как исходный объект.

Формат таблицы сгибов

Таблица сгибов — текстовый файл с расширением loa. Файлы таблиц доступны для про!

смотра и редактирования при помощи любого текстового редактора, например, Блокнот

Windows. Ниже приведен фрагмент таблицы коэффициентов, определяющих положе!

ние нейтрального слоя.

# Тип таблицы & таблица коэффициентов К

161

Часть XIX.

Детали из листового материала

# Интерполяция & использовать линейную интерполяцию

<0.5>

1.0

2.0

3.0

0.0

0.375

0.415

0.439

360.0

0.375

0.415

0.439

<1.0>

1.0

2.0

3.0

0.0

0.350

0.375

0.398

360.0

0.350

0.375

0.398

Таблицы сгибов построены в соответствии со следующими правилами.

▼ Единицы измерения в таблице не указываются. Значения линейных величин измеряются

в миллиметрах, угловых — в градусах.

▼ Строки, начинающиеся с символов «#», являются комментариями.

▼ Таблица может содержать пустые строки. При обработке таблицы они игнорируются.

▼ Первое значение таблицы задает ее тип:

1 — таблица коэффициентов К;

2 — таблица величин сгибов BA;

3 — таблица уменьшений сгибов BD.

▼ Второе значение задает возможность применения интерполяции для определения про!

межуточных значений параметров:

0 — не применять интерполяцию;

1 — применять линейную интерполяцию.

Если интерполяция применяется, то таблица используется следующим образом.

▼ Если заданные значения толщины листовой детали, радиуса и угла сгиба в точности

совпадают с табличными, то значение параметра развертки будет взято из таблицы.

▼ Если заданное значение толщины, радиуса или угла сгиба не совпадает с табличным,

то значение параметра развертки рассчитывается с использованием линейной интер!

поляции.

Если интерполяция не применяется и заданное значение толщины листовой детали, ра!

диуса или угла сгиба не совпадает с табличным, то построение сгиба становится невоз!

можным. Соответствующий листовой элемент отмечается в Дереве модели как ошибоч!

ный. Для исправления ошибки необходимо привести параметры сгиба в соответствие с

табличными либо выбрать другую таблицу сгибов.

▼ Таблица сгибов состоит из нескольких блоков данных. Каждый блок содержит значения

параметра K, BA или BD для различных толщин, радиусов и углов сгиба. Структура бло!

ков одинакова.

▼ Толщина листового материала для блока данных является постоянной величиной.

Ее значение заключается в угловые скобки. Например, в приведенном выше фраг!

менте таблицы значение толщины находится в верхнем левом углу блока.

▼ Первая строка блока содержит значения радиусов сгиба. Они располагаются в по!

рядке возрастания слева направо.

162

Глава 95. Общие сведения

▼ Левый столбец блока содержит значения углов сгиба. Они располагаются в поряд!

ке возрастания сверху вниз.

▼ Блоки в таблице должны располагаться в порядке увеличения толщины материала.

▼ Значения в таблице разделяются знаками пробела или табуляции.

При использовании таблицы экстраполяция значений не применяется: если значение

толщины, радиуса сгиба или угла выходит за пределы изменения аргументов таблицы,

то выдается сообщение об ошибке.

95.5. Фантомы

При построении таких листовых элементов, как сгибы (см. главу 97) и штамповочные

элементы (см. главу 101) пользователь может включать или отключать показ фантома

на экране по своему усмотрению.

Для управления отображением фантома текущего (создаваемого или редактируемого)

листового элемента служит кнопка Показать фантом элемента на Панели специаль!

ного управления.

Фантом листового элемента представляет собой каркас элемента с текущими парамет!

рами. При изменении параметров фантом динамически изменяется.

Отсутствие фантома на экране (при нажатой кнопке Показать фантом элемента) го!

ворит о том, что создание листового элемента с текущими параметрами невозможно.

Использование фантомов делает создание детали более удобным, так как позволяет ви!

зуально контролировать результат построения. Однако иногда (например, при построе!

нии буртиков) листовой элемент оказывается довольно сложным, а отрисовка (и пере!

рисовка) его фантома — длительной. В таких случаях для повышения скорости работы

показ фантома рекомендуется отключать.

163

Глава 96.

Листовое тело

Листовое тело формируется путем выдавливания эскиза в направлении, перпендикуляр!

ном его плоскости.

Перед построением листового тела в детали необходимо создать эскиз, определяющий

форму тела.

Требования к замкнутому эскизу листового тела совпадают с требованиями к основа!

нию!элементу выдавливания (см. раздел 86.1.1 на с. 70). К разомкнутому эскизу кроме

этих требований предъявляются дополнительные:

▼ эскиз может состоять только из отрезков и дуг окружностей,

▼ отрезки могут соединяться с дугами только в точках касания.

96.1. Построение листового тела

Чтобы создать в детали листовое тело, вызовите команду Листовое тело.

Команда Листовое тело доступна, если выделен один эскиз.

Задайте параметры листового тела на вкладке Панели свойств Параметры.

Если вы работаете с многотельной деталью, то кроме настройки параметров может по!

надобиться задание области применения операции. Для этого служит вкладка Панели

свойств Результат операции. Подробно об области применения операций и способах

ее задания рассказано в разделе 90.4 на с. 104.

Завершив настройку, подтвердите выполнение операции.

В окне модели появится листовое тело с заданными параметрами, а в Дереве модели —

пиктограмма листового тела.

После создания листового тела в детали формируется определенный набор переменных

(подробнее — см. раздел 95.3 на с. 152).

96.1.1.

С замкнутым эскизом

Если эскиз замкнут, то для построения листового тела необходимо задать следующие

его параметры.

▼ Направление выдавливания эскиза. Прямое направление показано стрелкой в окне мо!

дели. Для изменения направления служит группа переключателей Направление.

▼ Толщину листового тела. Фактически толщина является расстоянием, на которое выдав!

ливается эскиз.

▼ Определение длины развертки сгиба (см. раздел 97.3.5 на с. 173). Если длина развертки

берется из таблицы сгибов, вы можете сменить умолчательную таблицу, нажав кнопку

Выбрать другую таблицу сгибов.

164

Глава 96. Листовое тело

а)

б)

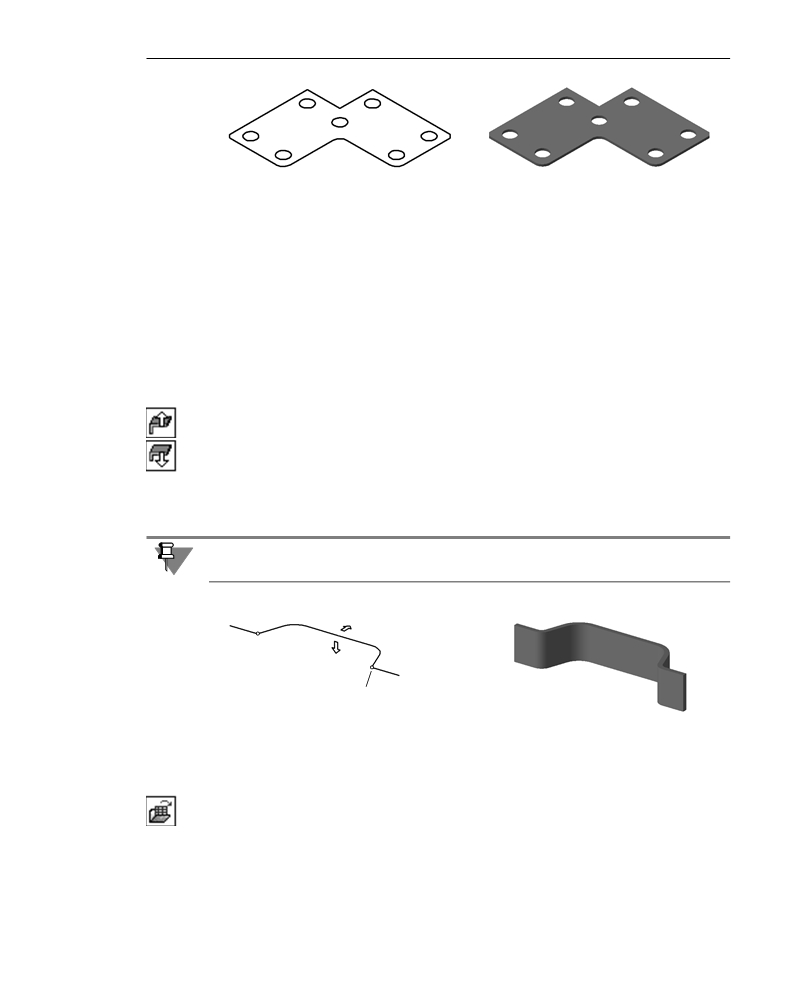

Рис. 96.1. Построение листового тела на основе замкнутого эскиза: а) эскиз, б) листовое тело

96.1.2.

С разомкнутым эскизом

Построение листового тела на основе разомкнутого эскиза имеет следующие особеннос!

ти:

▼ отрезки в эскизе формируют плоские участки листового тела,

▼ дуги в эскизе формируют сгибы соответствующих радиусов,

▼ углы контура в эскизе формируют сгибы с заданным пользователем внутренним радиу!

сом.

Выберите направление и глубину выдавливания. Это делается так же, как при построе!

нии элементов выдавливания (см. разделы 87.1.1 на с. 73 и 87.1.2 на с. 74).

Выберите направление добавления материала — наружу или внутрь по отношению к по!

верхности, образованной перемещением эскиза в указанном направлении.

Введите толщину слоя добавляемого материала (толщину листового тела) в поле Толщ

на.

Введите в поле Радиус сгиба значение внутреннего радиуса для сгибов, соответствую!

щих углам контура (рис. 96.2).

Ввод нулевого радиуса сгиба невозможен. Минимальное значение — 0,0002 мм.

Направление

добавления

материала

Направление

выдавливания

Угол контура

а)

б)

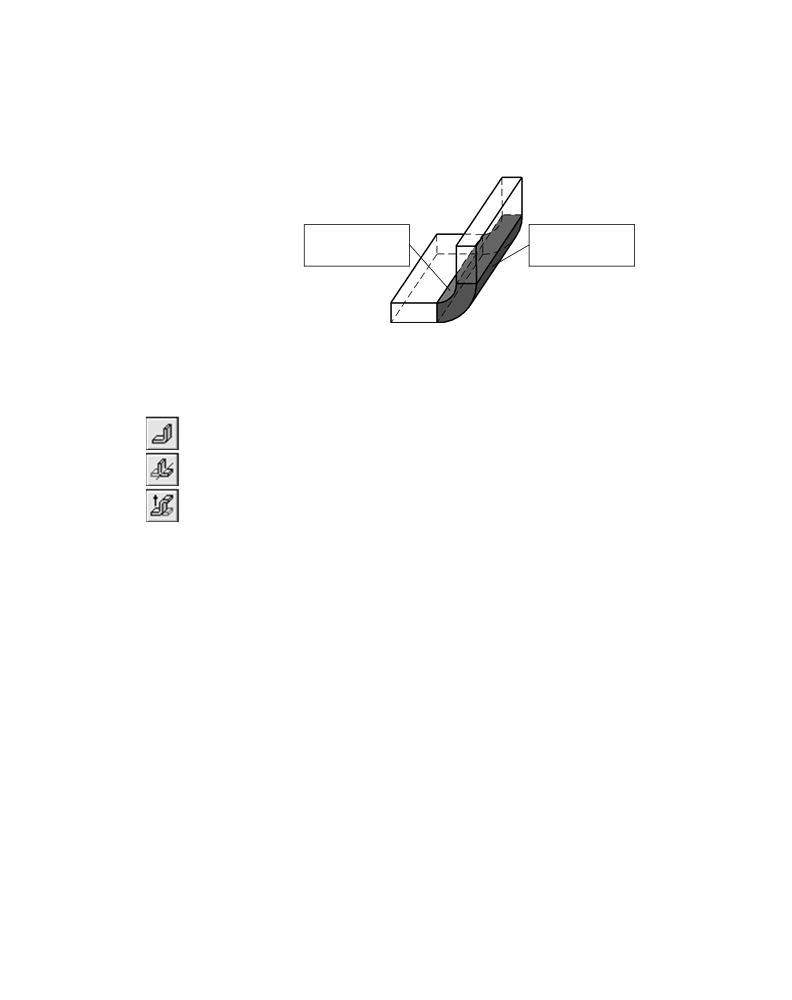

Рис. 96.2. Построение листового тела на основе разомкнутого эскиза:

а) эскиз, б) листовое тело

Настройте определение длины развертки сгиба (см. раздел 97.3.5 на с. 173). Если длина

развертки берется из таблицы сгибов, вы можете сменить умолчательную таблицу, на!

жав кнопку Выбрать другую таблицу сгибов.

Опция Разогнуть управляет состоянием листового тела. Если она выключена, то резуль!

татом построения будет согнутое листовое тело. При включенной опции все сгибы лис!

тового тела будут разогнуты.

165

Часть XIX. Детали из листового материала

Пиктограмма разогнутого листового тела отмечается в Дереве модели значком «разо!

гнуто». Управление признаком «разогнуто» для листового тела производится также, как

для других листовых элементов, содержащих сгибы (см. раздел 97.3.4 на с. 172)

Сгибы, получившиеся в результате построения листового тела с разомкнутым эскизом,

не отличаются от сгибов, полученных с помощью специальных команд. Сгибы листового

тела отображаются в Дереве модели так же, как остальные сгибы (см. раздел 97.2 на

с. 168), любой сгиб листового тела можно отредактировать (см. раздел 97.3.6 на с. 174).

166

Глава 97.

Сгибы

Сгиб — цилиндрический участок листовой детали (рис. 97.1).

Внутренняя

Внешняя

цилиндрическая

поверхность сгиба

Рис. 97.1. Пример сгиба в листовой детали

Сгибы могут формироваться в листовой детали двумя способами:

при создании листового тела на основе незамкнутого эскиза (см. раздел 96.1.2 на

с. 165),

с помощью команд

▼ Сгиб,

▼ Сгиб по линии,

▼ Подсечка.

Данная глава посвящена сгибам, полученным вторым способом. Раздел 97.3 содержит

описание общих приемов создания этих сгибов. В разделах 97.4, 97.5 и 97.6 рассказано

о дополнительных приемах, использующихся при работе с командами Сгиб, Сгиб по

линии и Подсечка соответственно.

97.1.

Термины и определения

Для создания сгиба необходимо наличие линии сгиба — прямолинейного объекта, опре!

деляющего положение сгиба в листовой детали.

Плоская внешняя или внутренняя грань листовой детали, содержащая линию сгиба, на!

зывается базовой гранью этого сгиба.

Если деталь сгибается в сторону базовой грани, то считается, что сгиб произведен в пря'

мом направлении. При сгибании в противоположную сторону сгиб считается произве!

денным в обратном направлении.

167

Часть XIX. Детали из листового материала

Базовая грань

Линия сгиба

а)

б)

в)

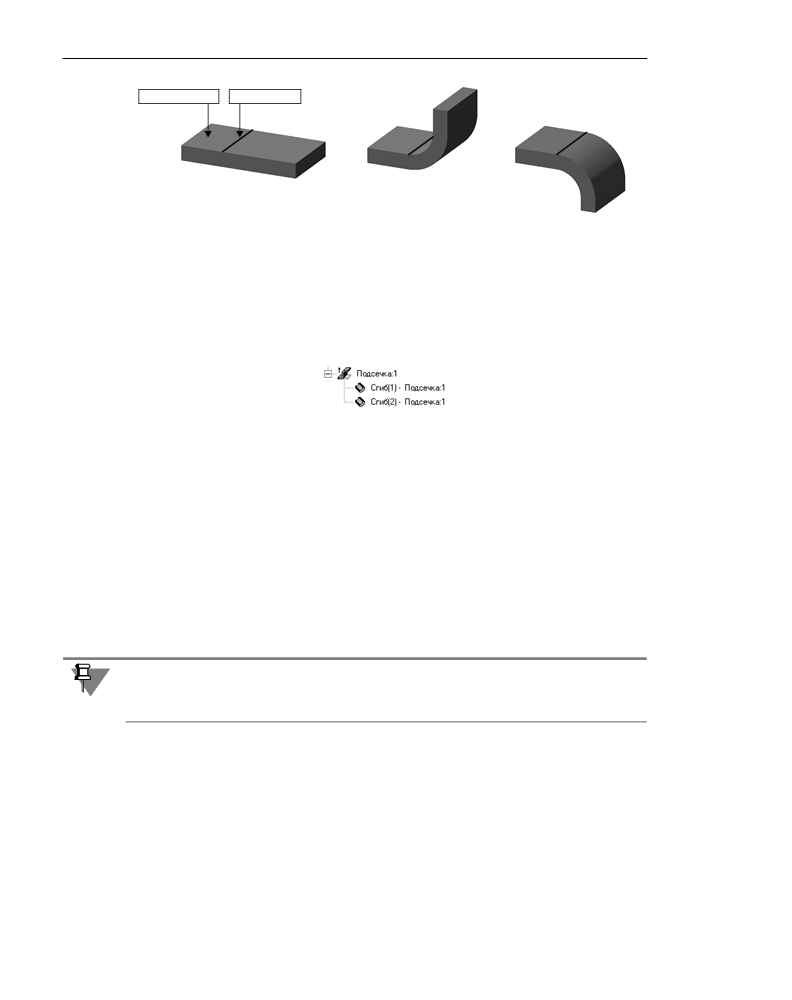

Рис. 97.2. Направление сгиба: а) базовая грань и линия сгиба,

б) сгиб в прямом направлении, в) сгиб в обратном направлении

97.2. Отображение сгибов в Дереве модели

Пиктограммы сгибов расположены в Дереве модели на «ветвях» своих исходных

объектов — тех листовых элементов, в состав которых они входят (рис. 97.3).

Рис. 97.3.

Некоторые элементы, например, подсечка, могут содержать несколько сгибов. Чтобы

просмотреть список сгибов, разверните «ветвь» Дерева модели, соответствующую ис!

ходному листовому элементу.

Имя каждого сгиба формируется автоматически. Оно содержит порядковый номер сгиба

в листовом элементе и название этого элемента.

Контекстное меню сгиба практически не отличается от контекстных меню других листо!

вых элементов.

С его помощью вы можете настроить свойства исходного элемента, просмотреть отно!

шения и атрибуты объекта.

Команда Редактировать элемент запускает процесс редактирования выбранного сги!

ба (см. раздел 97.3.6 на с. 174).

Действие команд Исключить из расчета/Включить в расчет распространяется на

весь элемент, содержащий выбранный сгиб, а команд Скрыть/Показать — на все тело

детали.

97.3. Общие приемы построения сгибов

После вызова любой из команд создания сгибов на Панели свойств появляются элемен!

ты управления, позволяющие настроить различные параметры сгибов.

Первоначально эти параметры (угол, радиус и т. д.) совпадают с умолчательными для

данной детали (см. раздел 95.3 на с. 152). Если оставить их без изменения, то с парамет!

рами будут связаны умолчательные переменные. В дальнейшем это позволит быстро из!

менять параметры однотипных сгибов. Подробнее о работе с переменными в листовой

детали рассказано в разделе 95.3.

168

Глава 97. Сгибы

Для задания числовых параметров сгибов можно использовать характерные точки (см.

главу 94).

Чтобы зафиксировать созданный сгиб, нажмите кнопку Создать объект на Панели спе!

циального управления.

К проектируемой листовой детали добавится новый элемент с заданными параметрами,

а в Дереве модели появится соответствующая пиктограмма:

▼ сгиб,

▼ сгиб по линии,

▼ подсечка.

Вы можете создать несколько однотипных элементов (сгибов, сгибов по линии или под!

сечек), не выходя из команды. Для построения очередного элемента укажите его исход!

ный объект (или объекты), при необходимости — измените параметры операции и на!

жмите кнопку Создать объект.

Если нужно построить подряд несколько элементов с одинаковыми параметрами, посту!

пите следующим образом. Создав первый элемент и убедившись, что параметры указа!

ны верно, нажмите кнопку Автосоздание объекта на Панели специального управле!

ния. Затем указывайте исходные объекты для новых элементов. Они будут

формироваться автоматически, т.е. не ожидая подтверждения создания.

Чтобы завершить построение элементов, нажмите кнопку Прервать команду на Пане!

ли специального управления.

97.3.1.

Направление отсчета и интерпретация значения угла

При построении сгиба угол может откладываться как в одну, так и в другую сторону от

базовой грани. Прямым направлением отсчета угла считается направление наружу по

отношению к телу детали. Это направление определяется системой автоматически и по!

казывается фантомной стрелкой в окне модели.

Чтобы выбрать направление отсчета угла — Прямое или Обратное — активизируйте

соответствующий переключатель в группе Направление.

Значение, введенное в поле Угол, может интерпретироваться как

▼ угол сгиба или

▼ дополняющий угол.

Чтобы выбрать интерпретацию значения угла, активизируйте нужный переключатель в

группе Интерпретация угла.

Направление сгиба — прямое или обратное (см. рис. 97.2, б, в) — зависит как от направ!

ления отсчета угла, так и от его интерпретации (см. табл. 97.1).

169

Часть XIX. Детали из листового материала

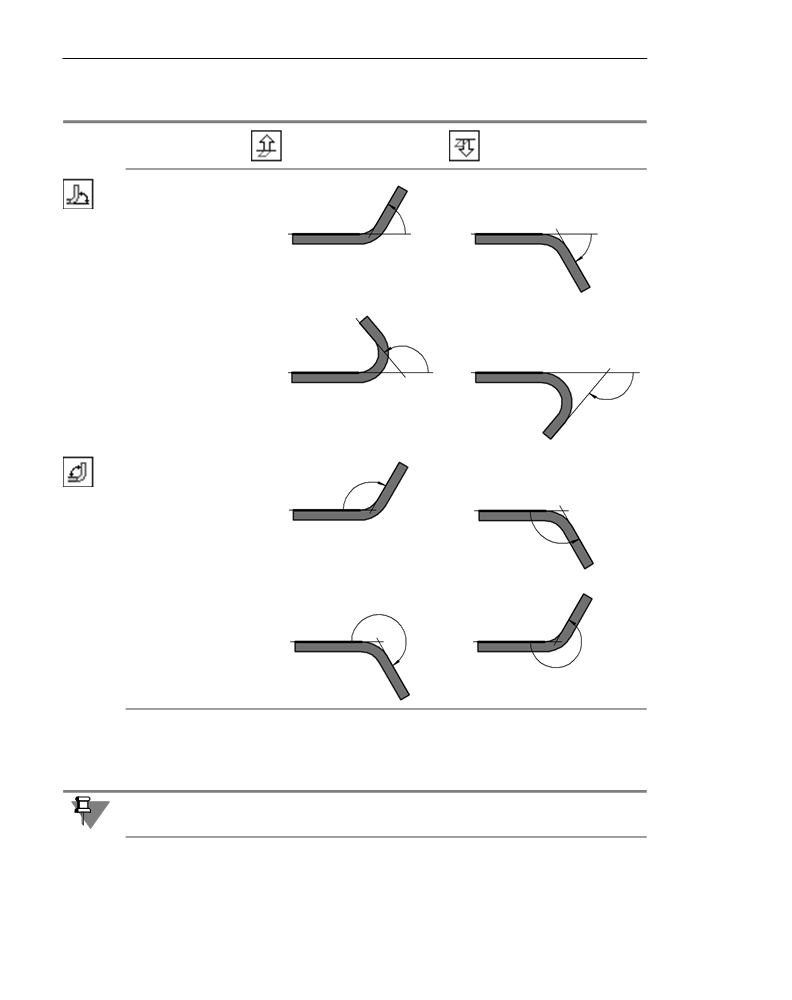

Табл. 97.1. Схема построения сгиба в зависимости от направления отсчета и интерпретации угла*

Прямое

Обратное

направление отсчета

Угол сгиба

Дополняющий

угол

* На схеме показана проекция детали на плоскость, перпендикулярную ли!

нии сгиба. Проекция базовой грани показана в виде утолщенного отрезка.

Построение сгиба с дополняющим углом 180° невозможно, так как это означает отсутс!

твие сгиба: угол сгиба равен 0°.

Если угол интерпретируется как угол сгиба, то направление отсчета угла совпадает с на!

правлением полученного сгиба.

170

Глава 97. Сгибы

Если же угол интерпретируется как дополняющий, то эти направления совпадают только

при значениях угла от 0° до 180°. При значениях дополняющего угла от 180° до 360° на!

правление полученного сгиба оказывается противоположно выбранному направлению

отсчета угла.

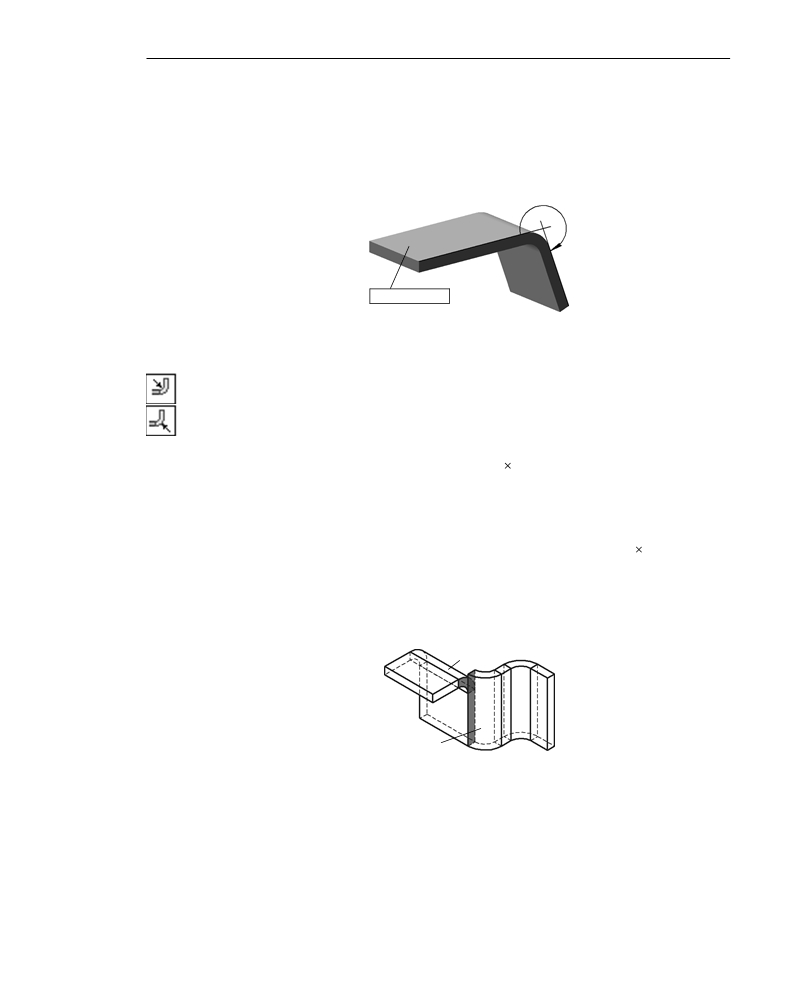

Например, на рис. 97.4 показан сгиб в обратном направлении. Угол этого сгиба равен

250°, интерпретируется как дополняющий и отложен в прямом направлении.

Базовая грань

Рис. 97.4. Сгиб в обратном направлении

97.3.2.

Радиус сгиба

Чтобы выбрать способ задания радиуса, активизируйте нужный переключатель —

Внутренний радиус или Наружный радиус — в группе Способ задания радиуса.

В зависимости от выбранного способа задания радиуса будет построен сгиб, внутренний

или наружный радиус которого равен заданному значению.

Минимальное значение внутреннего радиуса — 2

10!4 мм. Внутренний и наружный ра!

диусы связаны соотношением:

Rвнешн. = Rнаружн. + S,

где S — толщина материала.

Поэтому минимальное значение наружного радиуса равно сумме (S + 2

10!4) мм.

97.3.3.

Освобождение угла

Если создаваемый сгиб располагается по отношению к соседнему сгибу (сгибам), напри!

мер, так, как показано на рис. 97.5, то вы можете применить освобождение угла.

Сгиб 1

Сгиб 2

Рис. 97.5. Пример расположения сгибов, позволяющего применить

освобождение угла: плоская кольцевая грань создаваемого Сгиба 1

частично совпадает с плоской прямоугольной гранью соседнего с ним Сгиба 2

Доступны три способа освобождения (табл. 97.2). Чтобы выбрать нужный способ, акти!

визируйте соответствующий переключатель на вкладке Освобождение Панели

свойств.

171

КОМПАС-3D V10 (Том III). Руководство пользователя - часть 10
