КОМПАС-3D V10 (Том III). Руководство пользователя - часть 8
Глава 91. Дополнительные конструктивные элементы
▼ Если материал добавляется в направлении внутрь, введите толщину в поле Толщина
стенки 2.
▼ Если материал добавляется в двух направлениях, используйте поле Толщина стенки 1,
чтобы задать толщину в направлении наружу, и поле Толщина стенки 2, чтобы задать
толщину в направлении внутрь.
▼ Если материал добавляется от серединной поверхности, используйте поле Толщина
стенки 1, чтобы задать суммарную толщину.
91.5.
Тонкостенная оболочка
На любом этапе работы деталь можно преобразовать в тонкостенную оболочку.
При создании оболочки все тело детали исключается из расчетов, а к ее граням добав!
ляется слой материала, образующий оболочку.
Если материал добавлять ко всем граням детали, то получится пустотелая (полая) де!
таль. В КОМПАС!3D построение такой детали не допускается. Для создания оболочки
требуется исключить одну или несколько граней, к которым не должен добавляться ма!
териал. Эти грани превратятся в отверстия (или отверстие) в получившейся оболочке.
Чтобы создать тонкостенную оболочку, вызовите команду Оболочка.
Укажите направление добавления материала — Наружу или Внутрь относительно по!
верхности детали. Для этого активизируйте соответствующий переключатель в группе
Тип построения тонкой стенки.
Если материал добавляется наружу, введите толщину оболочки в поле Толщина
стенки 1, если внутрь — в поле Толщина стенки 2.
Укажите грани детали, которые не должны участвовать в построении оболочки. Количес!
тво этих граней показывается в справочном поле Количество удаляемых граней.
а)
б)

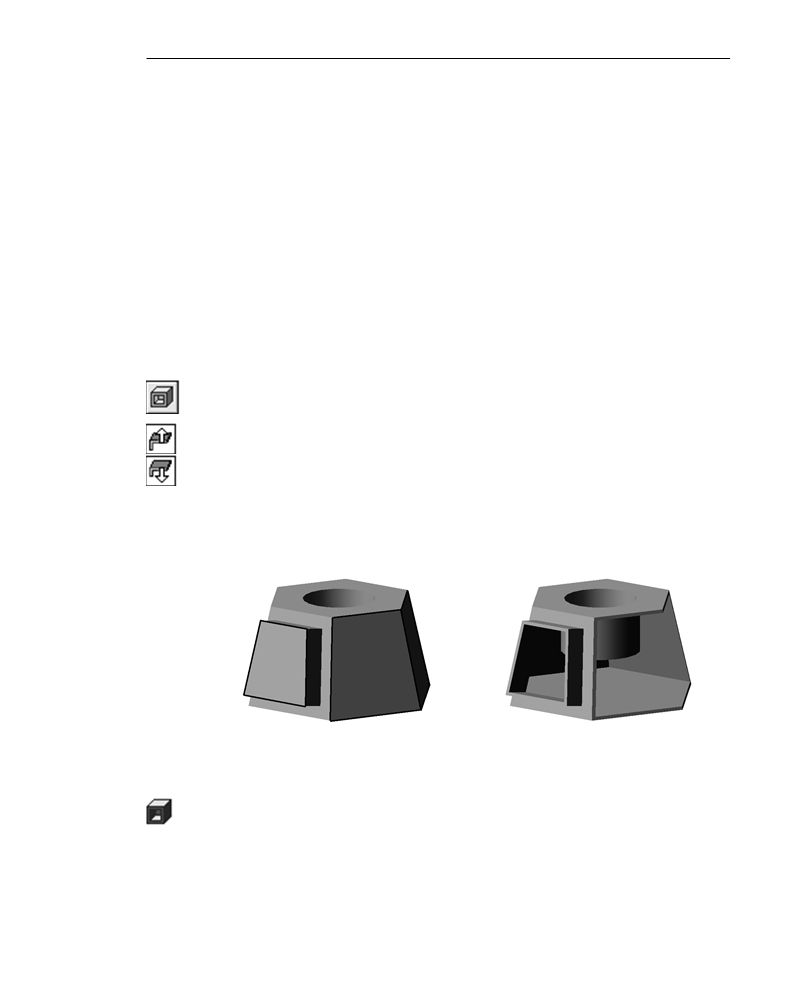

Рис. 91.7. Создание тонкостенной оболочки: а) исходная деталь, удаляемые грани выделены,
б) результат создания тонкостенной оболочки
После подтверждения выполнения операции в окне детали появится изображение тон!
костенной оболочки, а в Дереве — соответствующая ей пиктограмма.
Порядок дальнейшей работы с получившейся оболочкой будет прежним — добавление
и вычитание тел, формирование фасок, скруглений и отверстий.
121
Часть XVIII.Приемы моделирования деталей
91.6.
Уклон
Чтобы придать уклон плоским граням, перпендикулярным основанию, или цилиндри!
ческим граням, образующие которых перпендикулярны основанию, вызовите команду
Уклон.
Для построения уклона необходимо указать его основание и уклоняемые грани.
Основание уклона — плоская грань детали, форма, размеры и угол наклона которой не
изменятся после выполнения команды Уклон.
Уклоняемые грани — грани, угол наклона которых по отношению к основанию изменит!
ся в результате выполнения команды Уклон.
Чтобы выбрать основание, активизируйте переключатель Основание и укажите нужную
грань в окне детали.
Чтобы выбрать уклоняемые грани, активизируйте переключатель Грани и укажите нуж!
ные грани в окне детали.
Основание всегда одно. Уклоняемых граней может быть несколько.
Уклоняемые грани должны быть смежны с основанием. Между собой они могут быть не
смежны.
Выберите направление уклона граней — Внутрь или Наружу, активизировав соответс!
твующий переключатель в группе Уклон. При уклонении граней внутрь сечение элемен!
та уменьшается, при уклонении наружу — увеличивается.
Иногда в качестве основания можно указать разные грани. При этом результат выполне!
ния команды будет зависеть от взаимного положения основания и уклоняемой грани
(рис. 91.8).
Уклоняемая
Основание
Основание
грань
а)
б)
в)

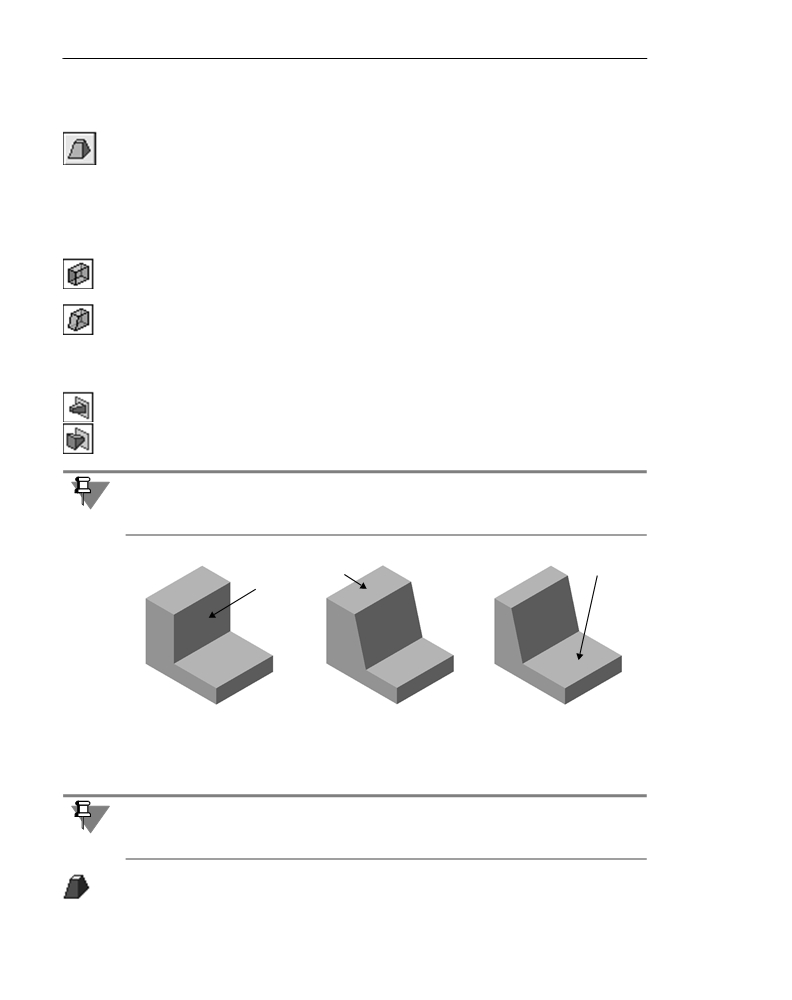

Рис. 91.8. Уклон: а) исходная деталь и уклоняемая грань,
б) и в) результат создания уклона в зависимости от выбора основания
Введите значение угла уклона в поле Угол.
Если применить команду Уклон к грани, уже наклоненной к основанию под каким!либо
углом, то этот угол учитываться не будет (то есть результат будет таким, как если бы ко!
манда была применена к грани, перпендикулярной основанию).
После подтверждения выполнения операции указанные грани получат уклон, а соответс!
твующая ему пиктограмма появится в Дереве модели.
122
Глава 91. Дополнительные конструктивные элементы
Не наклоняйте каждую грань в отдельности. Если это возможно, указывайте при выпол!
нении команды Уклон как можно большее количество граней, которые требуется накло!
нить под одинаковым углом к основанию. В этом случае расчеты при перестроении мо!
дели будут производиться быстрее.
Команда не выполняется, если система обнаружит, что грани, перестроенные в соответс!
твии с заданными параметрами уклона, не образуют тело.
Если требуется скруглить одно или несколько ребер, ограничивающих уклоняемую
грань, сделайте это после придания грани уклона.
Применение команды Уклон наиболее эффективно на завершающих этапах проектиро!
вания литых деталей, когда отдельным граням требуется придать небольшой уклон для
облегчения выемки отливок из форм.
Вообще говоря, уклон боковым граням элемента выдавливания можно придать путем
редактирования параметров этого элемента. Однако этот способ принципиально отлича!
ется от выполнения операции уклона:
▼ команда Уклон позволяет наклонить отдельные грани, а при выдавливании с уклоном
наклоняются все боковые грани элемента,
▼ при выполнении команды Уклон не меняется положение элементов, подчиненных укло!
няемым граням, а при редактировании элемента выдавливания с приданием уклона его
граням объекты, подчиненные этим граням, «наклоняются» вместе с ними.
123
Глава 92.
Отсечение части детали
На любом этапе моделирования детали можно удалить часть ее тела. Границей отсече!
ния может служить поверхность произвольной формы или цилиндрическая поверх!
ность, образованная выдавливанием произвольного эскиза.
Вообще говоря, такие действия можно произвести и с помощью команды Вырезать
выдавливанием. Однако при этом потребуется задание большего количества парамет!
ров и более сложного эскиза, чем требуется для отсечения части детали.
Для отсечения части детали пересекающей эту деталь плоскостью или цилиндрической
поверхностью предназначены специальные команды. Они расположены в меню
Операции — Сечение. Кнопки для их быстрого вызова находятся в одной группе на па!
нели Редактирование детали.
92.1.
Сечение поверхностью
Чтобы удалить часть детали, находящуюся по одну сторону пересекающей эту деталь по!
верхности, вызовите команду Сечение поверхностью.
В качестве поверхности сечения могут использоваться следующие объекты:
▼ базовые и вспомогательные плоскости,
▼ импортированные и построенные в детали поверхности,
▼ грани.
Плоская поверхность может быть продолжена в любую строну, поэтому она не обяза!
тельно должна располагаться так, чтобы пересекать всю деталь. Продолжение неплос!
кой поверхности невозможно, поэтому корректное отсечение части детали такой повер!
хностью возможно, только если она полностью пересекает тело детали.
Если перед вызовом команды была выделена поверхность, пересекающая деталь, назва!
ние этой поверхности появится в поле Поверхность сечения на Панели свойств.
Если поверхность сечения не была выделена перед вызовом команды, укажите ее.
Вы можете удалить часть детали по любую сторону от поверхности сечения. Чтобы вы!
брать направление, активизируйте соответствующий переключатель в группе Направ
ление отсечения — Прямое или Обратное. Направление отсечения показывается на
фантоме в окне детали в виде стрелки.
124
Глава 92. Отсечение части детали
а)
б)

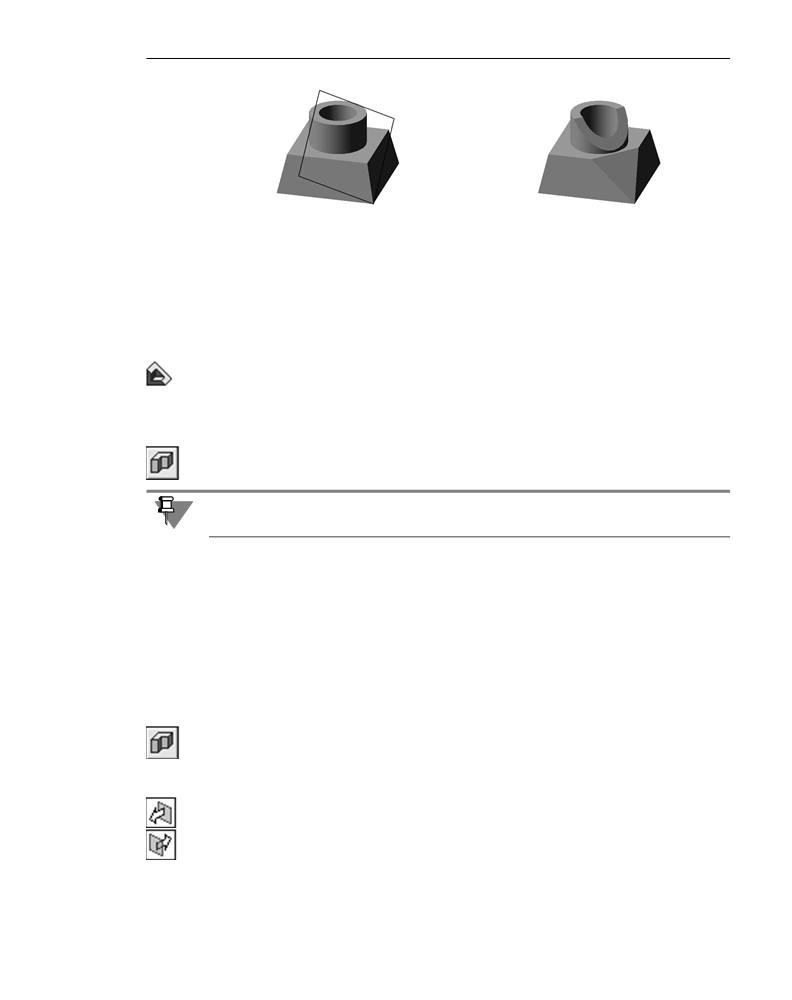

Рис. 92.1. Отсечение части детали плоскостью:
а) исходное состояние детали (плоскость отсечения обозначена условно),
б) результат выполнения операции отсечения
Если вы работаете с многотельной деталью, то кроме настройки параметров отсечения
может понадобиться задание области применения операции. Для этого служит вкладка
Панели свойств Результат операции. Подробно об области применения операций и
способах ее задания рассказано в разделе 90.4 на с. 104.
После подтверждения выполнения операции модель будет усечена, а в Дереве модели
появится соответствующая пиктограмма.
92.2.
Сечение по эскизу
Чтобы удалить часть детали, находящуюся по одну сторону пересекающей эту деталь ци!
линдрической поверхности, используйте команду Сечение по эскизу.
Секущая поверхность образуется перемещением эскиза в направлении, перпендикуляр!
ном его плоскости.
Перед вызовом команды выделите эскиз, в котором изображен профиль цилиндричес!
кой поверхности.
92.2.1.
Требования к эскизу поверхности отсечения
▼ В эскизе должен быть один контур
▼ Контур в эскизе должен быть разомкнутым
▼ Контур в эскизе должен пересекать проекцию детали на плоскость эскиза.
92.2.2.
Выполнение отсечения
Вызовите команду Сечение по эскизу.
Название эскиза, по которому производится отсечение, появится в поле Профиль се
чения на Панели свойств.
Вы можете удалить часть детали по любую сторону от цилиндрической поверхности.
Чтобы выбрать направление, активизируйте соответствующий переключатель в группе
Направление отсечения — Прямое или Обратное. Направление отсечения показы!
вается на фантоме в окне детали в виде стрелки.
125
Часть XVIII.Приемы моделирования деталей
а)
б)

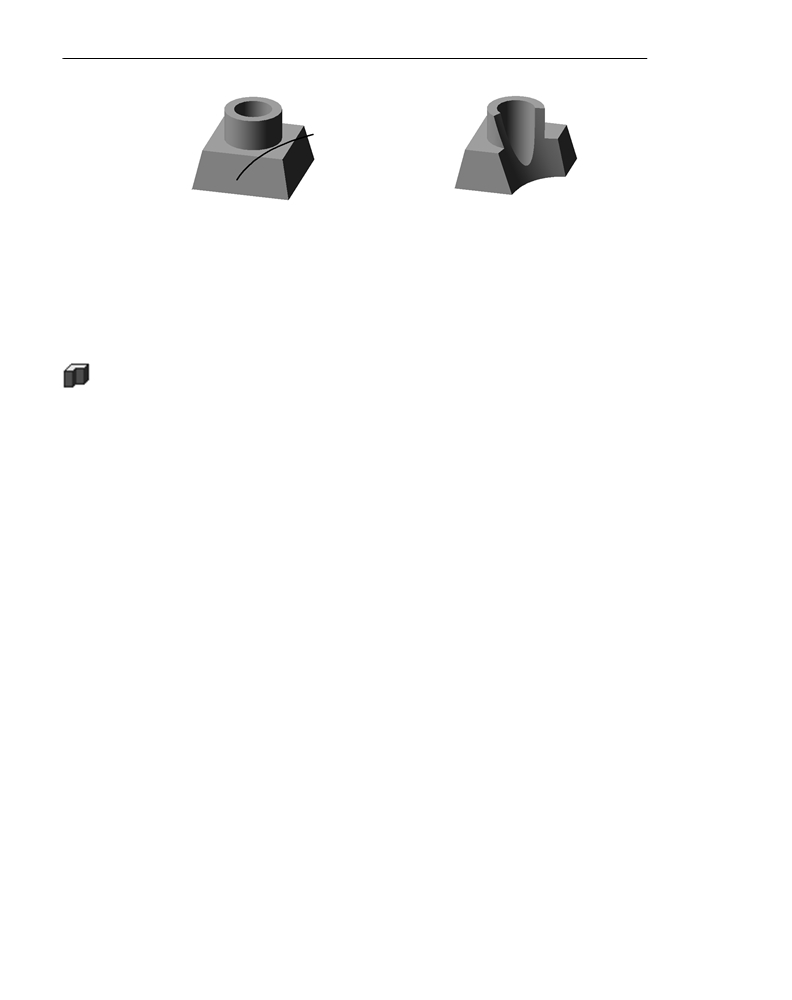

Рис. 92.2. Отсечение части детали по эскизу:
а) исходное состояние детали, показан эскиз поверхности отсечения,
б) результат выполнения операции отсечения
Если вы работаете с многотельной деталью, то кроме настройки параметров отсечения
может понадобиться задание области применения операции. Для этого служит вкладка
Панели свойств Результат операции. Подробно об области применения операций и
способах ее задания рассказано в разделе 90.4 на с. 104.
После подтверждения выполнения операции модель будет усечена, а в Дереве модели
появится соответствующая пиктограмма.
126
Глава 93.
Массивы элементов
Иногда при построении тела требуется произвести несколько одинаковых операций так,
чтобы образовавшиеся элементы были определенным образом упорядочены — напри!
мер, образовывали прямоугольный массив или были симметричны относительно плос!
кости. Для повторения операции можно воспользоваться командой Массив элемен
тов. В КОМПАС!3D доступны разнообразные способы построения массивов: по сетке, по
окружности, вдоль кривой; возможно зеркальное копирование.
Команды создания массивов находятся в меню Операции.
Кнопки для их быстрого вызова находятся на панели Редактирование детали.
93.1.
Общие приемы создания массивов элементов
Исходные элементы можно выбирать как перед вызовом команды создания массива, так
и после вызова. Для выбора исходного элемента выделите его в Дереве модели или лю!
бую его часть (грань, ребро, вершину) в окне модели.
Задайте параметры массива при помощи полей и переключателей на Панели свойств.
Для задания количества и шага экземпляров при построении массивов по сетке и вдоль
кривой можно использовать характерные точки (см. главу 94).
Фантом массива элементов отображается на экране. Это позволяет оценить правиль!
ность задания параметров и выбора исходных элементов.
Затем подтвердите создание массива.
Созданный массив элементов появится в окне детали, а соответствующая его типу пик!
тограмма — в Дереве.
93.1.1.
Экземпляры массива
Массив элементов состоит из экземпляров (рис. 93.1).
127
Часть XVIII.Приемы моделирования деталей
Исходные элементы
массива
Массив
Экземпляр массива
Копии исходных
элементов

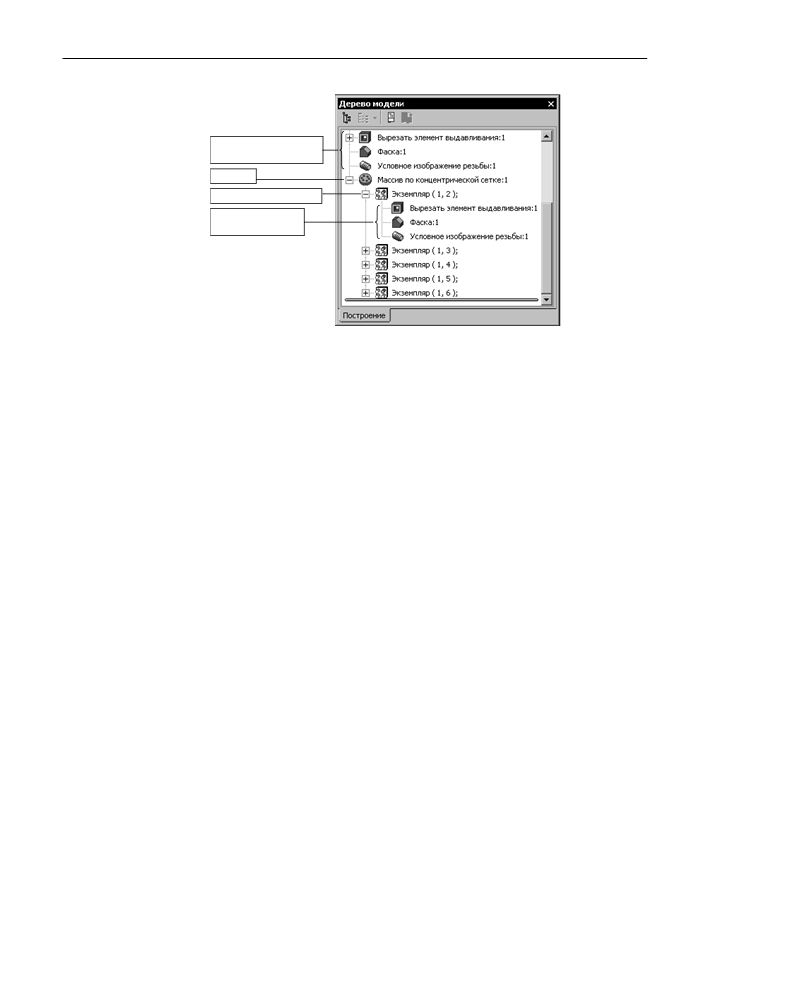

Рис. 93.1. Массив элементов в Дереве модели
Каждый экземпляр массива является копией исходного элемента или — если исходных
элементов несколько — группой копий.
Экземпляры массива элементов отображаются в Дереве модели как отдельные объекты,
подчиненные массиву. Экземпляру, в свою очередь, подчиняются копии элементов.
Чтобы развернуть список экземпляров, щелкните мышью на значке «плюс», располо!
женном слева от пиктограммы массива в Дереве модели.
Справа от пиктограммы экземпляра массива в круглых скобках отображается номер это!
го экземпляра.

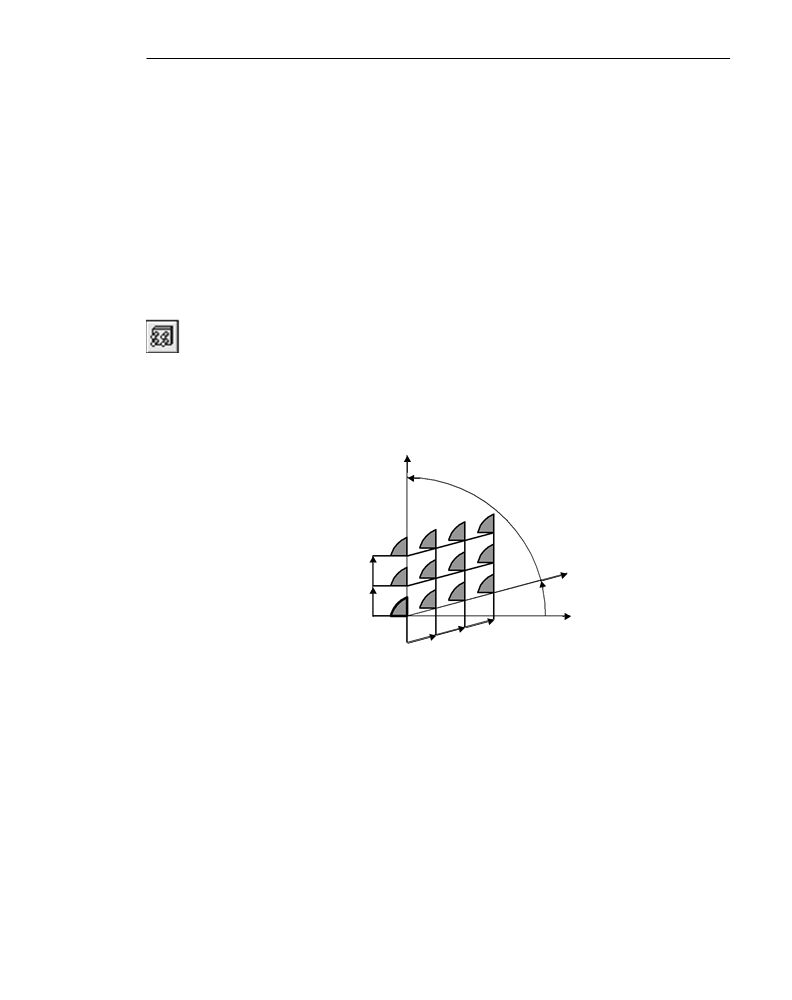

▼ Если сетка параллелограммная, номер экземпляра массива состоит из двух чисел. Пер!
вое — номер экземпляра вдоль первой оси сетки, второе — номер экземпляр вдоль вто!
рой оси (нумерация экземпляров начинается с единицы).

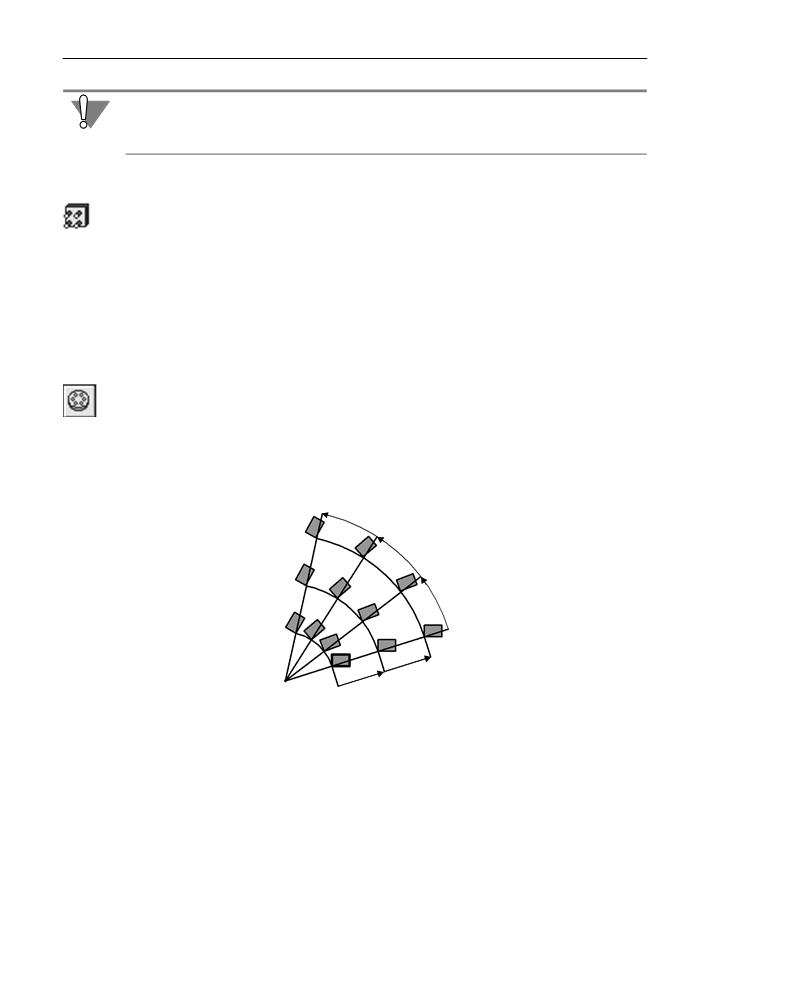

▼ Если сетка концентрическая, номер экземпляра массива состоит из двух чисел.
Первое — номер экземпляра в радиальном направлении, второе — номер экземпляра в
кольцевом направлении (нумерация экземпляров начинается с единицы).

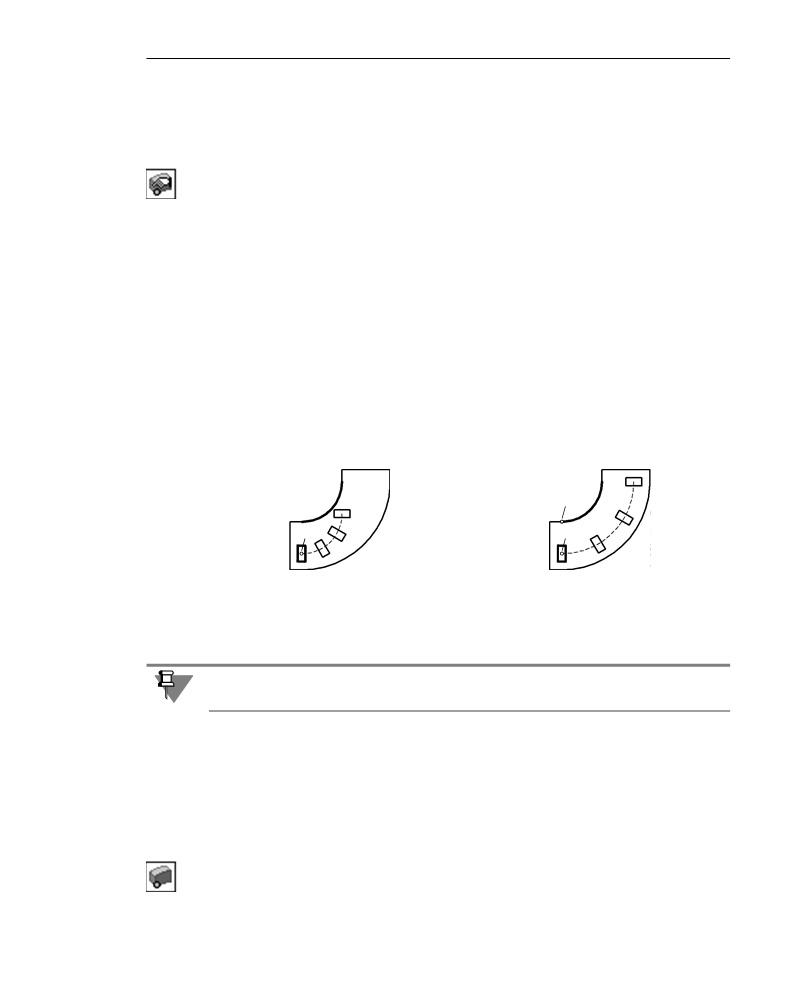

▼ Если копии расположены вдоль кривой, номер экземпляра массива отсчитывается по
порядку расположения экземпляров, начиная от исходного.
Вы можете исключить любые экземпляры из любого массива (см. раздел 127.1.1 на
с. 389).
93.1.2.
Особенности построения массивов элементов
При создании в деталях массивов элементов необходимо учитывать следующие обстоя!
тельства.
▼ Для копирования массива (т.е. чтобы получить «массив массивов») достаточно указать
в Дереве модели этот массив. Его исходные элементы выбирать не нужно.
▼ При копировании с отключенной опцией Геометрический массив элемента, выдавлен!
ного До поверхности, каждый экземпляр массива выдавливается до этой же поверх!
ности. В результате экземпляры могут отличаться друг от друга высотой и формой «тор!
ца».
128
Глава 93. Массивы элементов
В массиве, созданном при включенной опции Геометрический массив, каждый экзем!
пляр является точной копией исходного элемента.
▼ Фаски и скругления, указанные в качестве исходных элементов массива, копируются
только в том случае, если копируются элементы, на ребрах которых они построены.
▼ Если при копировании условного обозначения резьбы копируется также элемент, грань
которого ограничивает эту резьбу, то границей резьбы!копии будет грань!копия. В про!
тивном случае резьба!копия будет ограничена той же гранью, что исходная резьба.
▼ Особенности построения массивов, связанные с наличием в детали нескольких тел (см.
раздел 90.6 на с. 109).
93.2.
Массив по сетке
Вы можете создать массив элементов, расположив их в узлах параллелограммной сетки.
Для этого выделите исходные элементы и вызовите команду Массив по сетке.
93.2.1.
Параметры сетки
Параллелограммная сетка характеризуется направлением образующих ее векторов и
расстоянием между ними (рис. 93.2). Началом координат сетки можно считать любую
точку исходных объектов.
Вторая ось
Угол между осями
(угол раствора сетки)
Шаг
Первая ось
в направлении
Угол наклона
второй оси
первой оси
Х
Шаг в направлении
первой оси
Рис. 93.2. Схема образования параллелограммной сетки
Все значения параметров сетки при их вводе и редактировании немедленно отобража!
ются на экране в виде фантома массива. Фантом позволяет визуально проконтролиро!
вать правильность задания параметров.
Направление первой оси
По умолчанию направление первой оси сетки совпадает с осью X локальной системы ко!
ординат, в которой производится копирование.
Вы можете изменить направление первой оси. Для этого введите в поле Наклон угол
между этой осью и осью X локальной системы координат.
Кроме того, можно задать направление первой оси так, чтобы она была параллельна ка!
кому!либо прямолинейному объекту. Для этого активизируйте переключатель Ось 1 и
укажите нужный объект (ребро, ось, эскиз) в Дереве или в окне детали.
129
Часть XVIII.Приемы моделирования деталей
По умолчанию элементы массива располагаются относительно исходных элементов в
направлении оси. Это — Прямое направление. Чтобы расположить элементы массива
против оси, активизируйте переключатель Обратное направление в группе Направ
ление 1.
Шаг сетки вдоль первой оси
Введите в поле N 1 количество копий в направлении первой оси.
Введите в поле Шаг 1 значение шага между копиями.
В группе Режим 1 активизируйте переключатель, соответствующий введенному значе!
нию шага (см. табл. 93.1).
Табл. 93.1. Режим задания шага сетки
Значение опции
Способ задания шага
Режим
Шаг между
Значение шага воспринимается системой как расстояние между
соседними
соответствующими точками соседних копий в направлении оси*.
экземплярами
Этот вариант удобно использовать, если требуется разместить
определенное количество копий на известном расстоянии друг от
друга.
Шаг между
Значение шага воспринимается системой как расстояние между
крайними
соответствующими точками первой и последней копий в
экземплярами
направлении оси*.
Этот вариант удобно использовать, если требуется разместить на
участке известной длины определенное количество копий.
* Если количество копий в направлении оси равно двум, то результат пост!
роения одинаков при любом состоянии переключателя Режим.
Одинаковых результатов формирования массива можно добиться при разных состояни!
ях переключателя Режим. Для этого нужно учитывать следующее соотношение:
L = (N - 1) * l , где
L— шаг между крайними экземплярами,
N
— количество копий,
l
— шаг между соседними экземплярами.
Направление второй оси
По умолчанию направление второй оси сетки задается углом между первой и второй
осью. Введите нужное значение в поле Угол раствора.
Кроме того, можно задать направление второй оси так, чтобы она была параллельна ка!
кому!либо прямолинейному объекту. Для этого активизируйте переключатель Ось 2 и
укажите нужный объект (ребро, ось, эскиз). Поле Угол раствора станет недоступно для
редактирования, в нем появится справочное значение угла между осями.
130
Глава 93. Массивы элементов
В группе Направление 2 активизируйте переключатель, соответствующий нужному по!
ложению копий относительно исходных элементов в направлении второй оси — Пря
мое направление или Обратное направление.
Шаг сетки вдоль второй оси
Параметры шага сетки вдоль второй оси аналогичны параметрам шага вдоль первой оси.
Для их ввода используйте поля и переключатели N 2, Шаг 2 и Режим 2.
Копии внутри сетки
Элементы массива можно расположить во всех узлах сетки или только по ее периметру.
Чтобы выбрать вариант размещения копий, активизируйте соответствующий переклю!
чатель в группе Копии внутри (см. табл. 93.2).

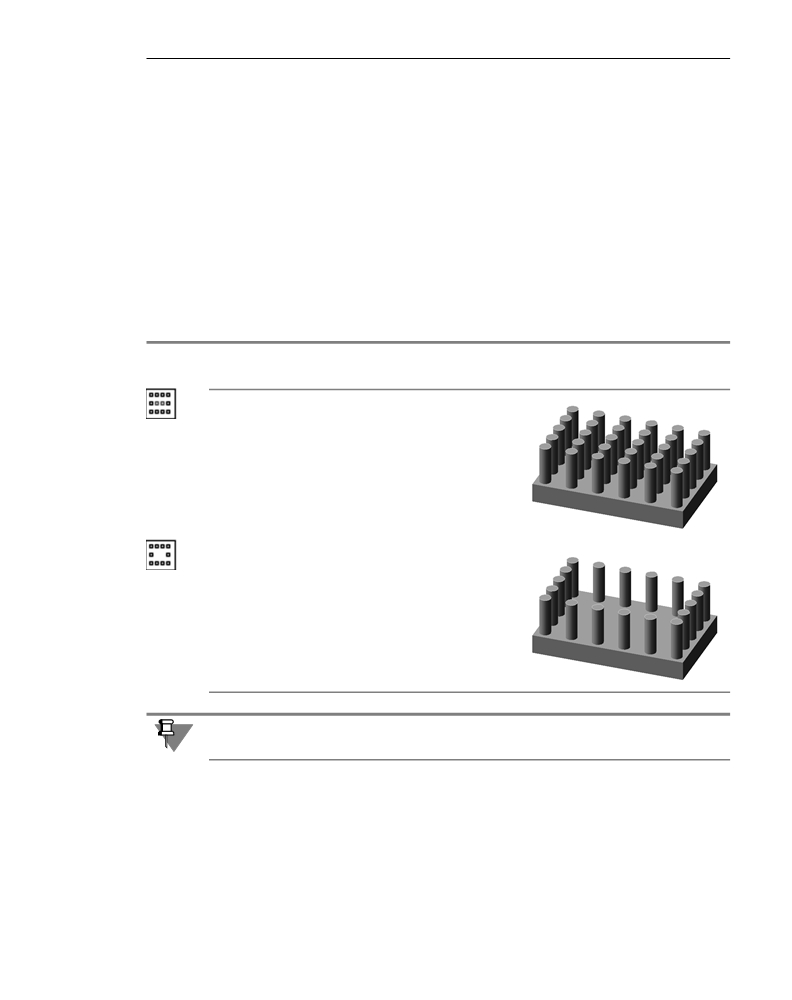

Табл. 93.2. Управление копиями внутри сетки
Значение опции
Правила формирования
Результат построения
Копии внутри
массива
Оставлять копии
Элементы массива
внутри сетки
располагаются
во всех узлах сетки.
Удалять копии
Элементы массива
внутри сетки
располагаются только
по периметру сетки.
Вы можете исключить из массива любые конкретные экземпляры, а не только все экзем!
пляры, расположенные внутри сетки (см. раздел 127.1.1 на с. 389).
93.2.2. Геометрический массив
При копировании по сетке можно ускорить создание и перестроение массива. Для этого
включите опцию Геометрический массив. При формировании геометрического мас!
сива копируются только грани и ребра исходных элементов. Копирование операций и их
параметров не производится.
131
Часть XVIII.Приемы моделирования деталей
Иногда скопированные поверхности располагаются относительно имеющихся так, что не
образуется единое тело. Это приводит к ошибке при построении. В таких случаях опция
Геометрический массив должна быть выключена.
93.2.3.
Результат копирования
После подтверждения выполнения операции в окне детали появится созданный массив,
а в Дереве — пиктограмма, соответствующая его типу.
При создании массива по параллелограммной сетке поворот копий относительно исход!
ного элемента не производится.
Исходный элемент принадлежит образовавшемуся массиву копий и лежит в одном из
углов этого массива.
93.3.
Массив по концентрической сетке
Вы можете создать массив элементов, расположив их в узлах концентрической сетки.
Для этого выделите исходные элементы и вызовите команду Массив по концентри
ческой сетке.
93.3.1.
Параметры сетки
Концентрическая сетка характеризуется положением ее плоскости и центра, радиусами
окружностей и углом между пересекающими их радиальными лучами (рис. 93.3).
Шаг
в кольцевом
направлении
Шаг в радиальном направлени
Рис. 93.3. Схема образования концентрической сетки
Все значения параметров сетки при их вводе и редактировании немедленно отобража!
ются на экране в виде фантома массива. Фантом позволяет визуально проконтролиро!
вать правильность задания параметров.
Положение центра сетки
Положение плоскости сетки и ее центра можно определить, задав ось концентрического
массива. Плоскость сетки будет перпендикулярна этой оси, а центр сетки будет лежать
на ней.
132
Глава 93. Массивы элементов
В качестве оси массива можно использовать вспомогательную ось или прямолинейное
ребро детали. Выберите ось копирования, указав ее в Дереве или в окне детали. Назва!
ние объекта!оси появится в поле Ось на Панели свойств.
Шаг сетки в радиальном направлении
Радиус внутренней окружности сетки определяется системой автоматически. Он равен
расстоянию от любой точки исходных объектов до центра сетки (т.е. считается, что ис!
ходные объекты лежат на внутренней окружности сетки).
Введите в поле N 1 количество окружностей концентрической сетки. Иными словами, в
этом поле нужно указать, сколько копий должно получиться на каждом радиальном луче
сетки.
Если это количество больше единицы, становятся доступными элементы управления для
задания шага сетки в радиальном направлении.
Введите в поле Шаг 1 расстояние между окружностями сетки. Иными словами, в этом
поле нужно указать шаг между копиями в радиальном направлении.
В группе Режим 1 активизируйте переключатель, соответствующий введенному значе!
нию шага (см. табл. 93.3).
Табл. 93.3. Режим задания шага сетки
Значение опции
Способ задания шага
Режим
Шаг между
Значение шага воспринимается системой как расстояние между
соседними
соседними окружностями сетки*.
экземплярами
Этот вариант удобно использовать, если требуется разместить
определенное количество копий на известном расстоянии друг от
друга.
Шаг между
Значение шага воспринимается системой как расстояние между
крайними
крайними окружностями сетки*.
экземплярами
Этот вариант удобно использовать, если требуется разместить на
участке известной длины определенное количество копий.
* Если количество копий в радиальном направлении равно двум, то резуль!
тат построения одинаков при любом состоянии переключателя Режим.
Одинаковых результатов формирования массива можно добиться при разных состояни!
ях переключателя Режим. Для этого нужно учитывать следующее соотношение:
L = (N - 1) * l , где
L— шаг между крайними экземплярами,
N
— количество копий,
l
— шаг между соседними экземплярами.
133
Часть XVIII.Приемы моделирования деталей
Параметры лучей сетки
Первый луч сетки проходит из центра сетки через любую точку исходных объектов (т.е.
считается, что исходные объекты лежат на первом луче сетки). Обычно сетка состоит бо!
лее чем из одного радиального луча.
Введите в поле N 2 количество лучей концентрической сетки. Иными словами, в этом по!
ле нужно указать, сколько копий должно получиться на каждой окружности сетки.
Если это количество больше единицы, становятся доступными элементы управления для
задания шага сетки в радиальном направлении.
Введите в поле Шаг 2 угол между лучами сетки. Иными словами, в этом поле нужно ука!
зать угловой шаг между копиями в кольцевом направлении. Значение этого параметра
не может быть больше 360°.
В группе Режим 2 активизируйте переключатель, соответствующий введенному значе!
нию шага (см. табл. 93.4).
Табл. 93.4. Режим задания шага сетки
Значение опции
Способ задания шага
Режим
Шаг между
Значение шага воспринимается системой как угол между
соседними
соседними лучами сетки*.
экземплярами
Этот вариант удобно использовать, если требуется разместить
определенное количество копий под известным углом друг к другу.
Шаг между
Значение шага воспринимается системой как угол между первым и
крайними
последним лучами сетки*.
экземплярами
Этот вариант удобно использовать, если требуется разместить
определенное количество копий равномерно по кругу.
* Если количество копий в кольцевом направлении равно двум, то результат
построения одинаков при любом состоянии переключателя Режим.
Одинаковых результатов формирования массива можно добиться при разных состояни!
ях переключателя Режим. Для этого нужно учитывать следующее соотношение:
A = (N - 1) * a , где
A— угловой шаг между крайними экземплярами, причем A < 360°,
N
— количество копий,
a
— угловой шаг между соседними экземплярами.
Если A = 360°, то производится копирование вдоль полной окружности, и
A = N * a
134
Глава 93. Массивы элементов
По умолчанию элементы массива располагаются относительно исходных элементов в
направлении против часовой стрелки. Это — Прямое направление. Чтобы располо!
жить элементы массива по часовой стрелке, активизируйте переключатель Обратное
направление в группе Направление.
93.3.2. Ориентация копий
Копии в массиве могут сохранять исходную ориентацию или поворачиваться с учетом уг!
лового шага сетки. Чтобы выбрать вариант построения, активизируйте нужный переклю!
чатель в группе Ориентация (см. табл. 93.5).

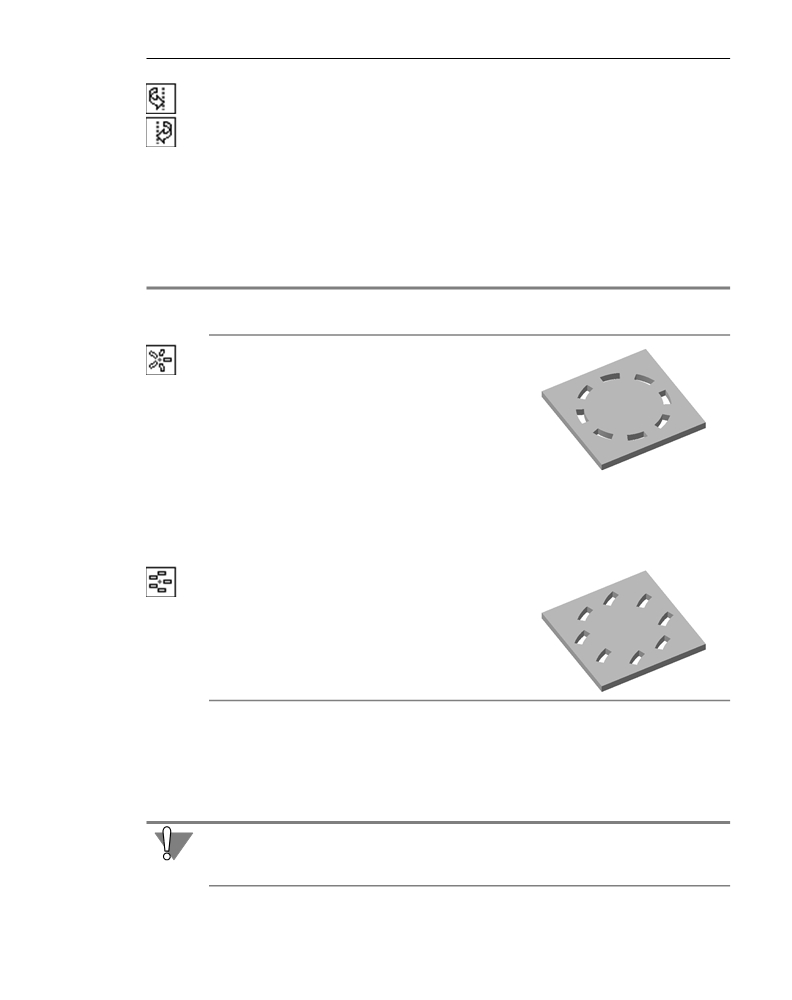

Табл. 93.5. Ориентация элементов концентрического массива
Значение опции
Правила поворота копий
Результат построения
Ориентация
Доворачивать
Копии, лежащие на всех лучах
до радиального
сетки, кроме первого,
направления
оказываются повернутыми
относительно исходных
объектов на углы, кратные
угловому шагу между
соседними копиями в
кольцевом направлении.
Например, шаг равен 30°. Тогда
копии поворачиваются
относительно исходных
объектов на 30°, 60°, 90° и т.д.
Сохранять
Поворот копий относительно
исходную
исходных объектов не
ориентацию
производится.
93.3.3. Геометрический массив
При копировании по концентрической сетке можно ускорить создание и перестроение
массива. Для этого включите опцию Геометрический массив. При формировании гео!
метрического массива копируются только грани и ребра исходных элементов. Копиро!
вание операций и их параметров не производится.
Иногда скопированные поверхности располагаются относительно имеющихся так, что не
образуется единое тело. Это приводит к ошибке при построении. В таких случаях опция
Геометрический массив должна быть выключена.
135
Часть XVIII.Приемы моделирования деталей
93.3.4.
Результат копирования
После подтверждения выполнения операции в окне детали появится созданный массив,
а в Дереве — пиктограмма, соответствующая его типу.
Исходный элемент принадлежит образовавшемуся массиву копий и лежит на внутрен!
ней окружности этого массива.
Вы можете исключить из массива любые конкретные экземпляры копий
(см.
раздел 127.1.1 на с. 389).
93.4.
Массив вдоль кривой
Вы можете создать массив элементов, расположив их вдоль указанной кривой.
Для этого выделите исходные элементы и вызовите команду Массив вдоль кривой.
93.4.1.
Параметры траектории
Для создания массива требуется задать траекторию копирования. Траекторией может
служить непрерывная последовательность ребер или контур в эскизе.
Укажите траекторию копирования, выбрав нужный эскиз в Дереве или ребра в окне де!
тали в последовательности их соединения.
В эскизе траектории копирования должен быть один контур — замкнутый или разомкну!
тый.
Базовая точка копирования
Расположение элементов массива зависит от способа задания базовой точки. Управле!
ние расположением элементов осуществляется с помощью переключателей группы
Способ на вкладке Выбор объектов Панели свойств.
Активизация переключателя Автоопределение означает расположение элементов на
кривой, повторяющей траекторию. При этом массив строится следующим образом.
1.
Определяется положение центра масс кривых (т. 3) эскиза копируемого элемента1.
2.
Траектория копирования параллельным переносом перемещается так, чтобы ее началь!
ная точка совпала с т. 3. Определение начальной точки траектории рассмотрено в следу!
ющем разделе.
3.
Копии элемента размещаются так, чтобы т. 3 каждой копии располагались на траектории
на расстояниях, равных шагу (см. раздел 93.4.2 на с. 139).
4.
Если включено сохранение ориентации копий (см. раздел 93.4.3 на с. 140), то каждая из
них дополнительно поворачивается вокруг т. 3.
Схема построения массива описанным образом приведена на рис. 93.4, а.
1. Для элемента по сечениям — точка центра масс кривых эскиза, расположенного первым в списке
эскизов (см раздел 87.4.1 на с. 81).
Если копируются несколько элементов, то находится точка центра масс кривых эскиза того эле!
мента, который был указан первым.
136
Глава 93. Массивы элементов
Для получения предсказуемого результата копирования при использовании автомати!
ческого определения базовой точки рекомендуется строить траекторию так, чтобы она
заведомо начиналась в точке центра масс кривых эскиза исходного элемента.
Если построение траектории, удовлетворяющей данному требованию, невозможно или
затруднено, используйте режим произвольного задания базовой точки копирования.
Для этого активизируйте переключатель Ручное указание и выберите в окне модели
базовую точку копирования (т. 1). В этом случае массив строится следующим образом.
1.
Траектория копирования параллельным переносом перемещается так, чтобы ее началь!
ная точка совпала с точкой 1.
2.
Находится центр масс кривых (т. 3) эскиза копируемого элемента.
3.
Через найденную точку проводится эквидистанта траектории.
4.
Копии элемента размещаются так, чтобы т. 3 каждой копии располагались на экви!
дистанте траектории на расстояниях, равных шагу.
5.
Если включено сохранение ориентации копий, то каждая из них дополнительно повора!
чивается вокруг т. 3.
Схема построения массива описанным образом приведена на рис. 93.4, б.
Для получения предсказуемого результата копирования при использовании ручного ука!
зания базовой точки рекомендуется в качестве базовой выбирать начальную точку тра!
ектории.
т1
т3
т3
а)
б)
Рис. 93.4. Схема копирования элемента выдавливания вдоль всей направляющей
с сохранением ориентации (направляющая и исходный элемент выделены):
а) положение базовой точки определяется автоматически,
б) в качестве базовой точки выбрана точка 1
В разделах 93.4.2 на с. 139 и 93.4.3 на с. 140 под словом «траектория» подразумевается
линия, на которой располагаются т. 3 элементов массива.
Начальная точка
Если траектория копирования разомкнута, то ее начальной точкой по умолчанию счита!
ется конец, ближайший к копируемому элементу.
Если траектория копирования замкнута, ее начальная точка находится системой автома!
тически в зависимости от расположения траектории относительно системы координат и
других параметров.
При необходимости вы можете задать начальную точку замкнутой траектории вручную.
Для этого активизируйте переключатель Точка 2 на вкладке Параметры Панели
свойств и укажите нужную точку в окне модели. Зависимость расположения элементов
массива от выбора начальной точки показана на рис. 93.5.
137
содержание .. 6 7 8 9 ..
