Снятие аккумуляторной батареи
Аккумуляторная батарея (6) находится в контейA
нере, расположенном под сиденьем.
1. Снимите сиденье (стр. 41).
2. Снимите Электронный блок управления (1).
3. Снимите крышку (2) аккумуляторной батареи,

вывернув болты (3).

4. Сначала отсоедините провод от отрицательной

(A) клеммы (4) аккумуляторной батареи, затем
A от положительной (+) клеммы (5).

5. Извлеките аккумуляторную батарею (6)

из контейнера.

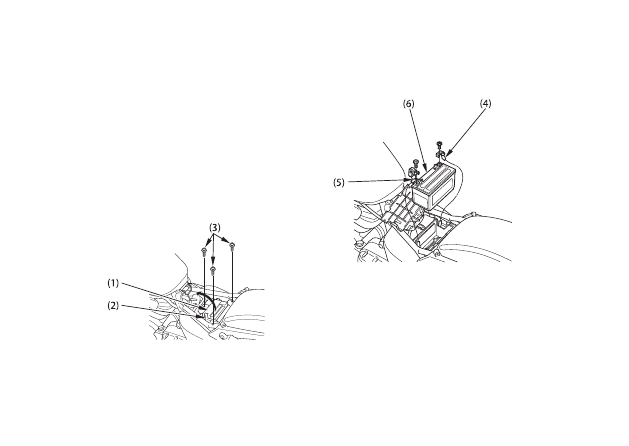

(4) Отрицательная (A) клемма
(5) Положительная (+) клемма
(6) Аккумуляторная батарея

(1) Электронный блок управления
(2) Крышка аккумуляторной батареи

(3) Болты

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
Ознакомьтесь с правилами техники безопасности
на стр. 56.

Частое перегорание предохранителя обычно
бывает вызвано коротким замыканием или переA
грузкой в системе электрооборудования. Для
выполнения этого ремонта обратитесь к официA
альному дилеру Honda.

ПРИМЕЧАНИЕ

Запрещается использовать предохранители,
отличающиеся по номинальному току от штатных
предохранителей. Это может привести к серьёзA
ной неисправности системы электрооборудования,
к возгоранию, опасному выключению всего
освещения или потере мощности двигателя.

Перегоревший предохранитель

Блок предохранителей:
Блок предохранителей расположен за правой
боковой панелью.
Номинальная размерность предохранителей:

5 A, 10 A, 20 A

1. Снимите правую боковую панель (см. стр. 40)
2. Откройте крышку (1) блока предохранителей.
3. Извлеките перегоревший предохранитель и

вставьте новый предохранитель.
Запасные предохранители (2) находятся в
блоке предохранителей.

4. Закройте крышку блока предохранителей и

установите на место правую боковую панель.

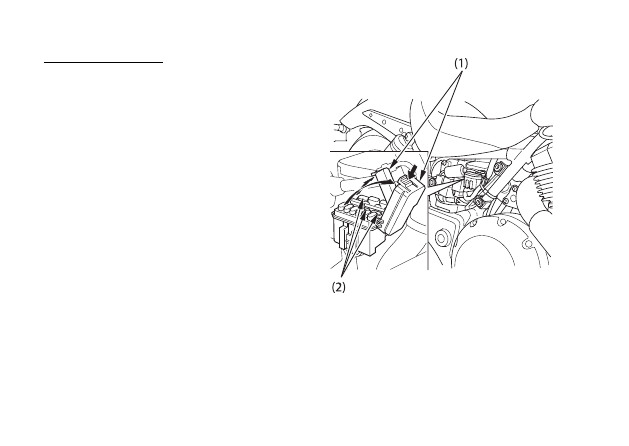

(1) Крышка блока предохранителей
(2) Запасные предохранители

Главный предохранитель А:
Главный предохранитель А (1) расположен за
левой боковой панелью.
Номинальная размерность предохранителя:

30 А

Снимите левую боковую панель (см. стр. 40).
2. Откройте крышку (2) главного предохранителя A.
3. Извлеките перегоревший предохранитель и

вставьте новый предохранитель.
Запасной предохранитель (3) находится под
электромагнитным включателем стартера.

4. Закройте крышку главного предохранителя и

установите левую боковую панель.

Главный предохранитель В:
Главный предохранитель B (4) расположен за
левой боковой панелью.
Номинальная размерность предохранителя:

30 А

1. Снимите левую боковую панель (см. стр. 40).
2. Откройте крышку (5) главного предохранителя В.
3. Извлеките перегоревший предохранитель и

вставьте новый предохранитель.
Запасной предохранитель (3) находится под
электромагнитным включателем стартера.

4. Закройте крышку главного предохранителя и

установите левую боковую панель.

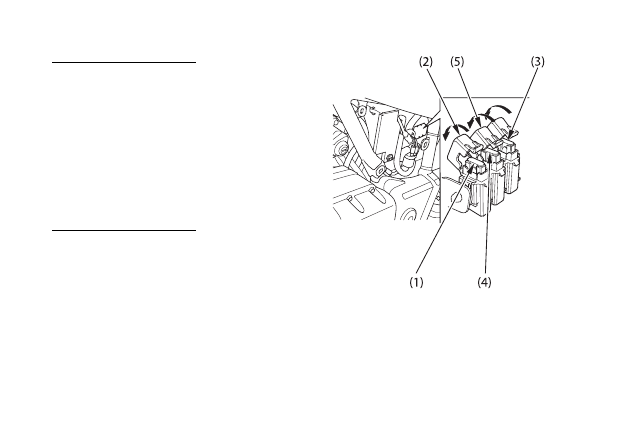

(1) Главный

предохранитель А

(2) Крышка главного

предохранителя A

(3) Запасной главный

предохранитель

(4) Главный

предохранитель В

(5) Крышка главного

предохранителя В
