Мотоцикл Honda VTX 1800. Руководство - часть 19

МАСЛО ГЛАВНОЙ ПЕРЕДАЧИ
Ознакомьтесь с правилами техники безопасности
на стр. 56.

Заменяйте масло в главной передаче с периодичA
ностью, указанной в Регламенте технического
обслуживания.

Заменяйте масло в главной передаче на прогретом
двигателе, когда мотоцикл стоит вертикально на
ровной твердой площадке, чтобы обеспечить
полный и быстрый слив масла.

1. Для слива масла выверните заливную пробку

(1) и сливную пробку (2).

2. После того как масло полностью стечет,

убедитесь, что уплотнительная шайба (3)
сливной пробки находится в удовлетво
рительном состоянии и заверните сливную
пробку. Момент затяжки сливной пробки:

20 Нм

3. Установите мотоцикл на боковую опору,

залейте в главную передачу масло
рекомендованного типа; примерно:

120 см

Убедитесь, что главная передача заполнена
рекомендованным маслом до нижней кромки
контрольного окна (4).

4. Установите на место крышку маслозаливного

отверстия.

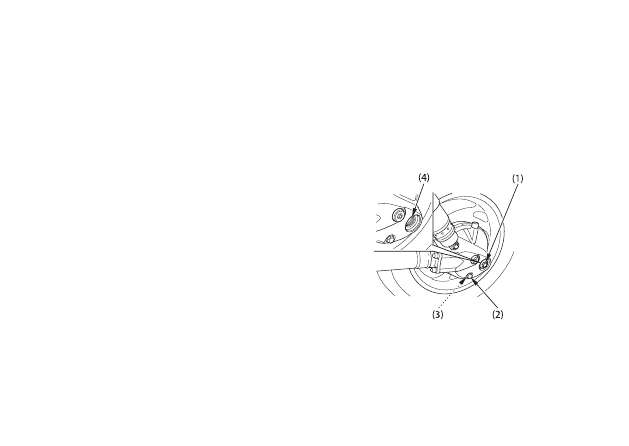

(1) Крышка маслозаливного отверстия
(2) Болт сливного отверстия
(3) Уплотнительная шайба
(4) Контрольное окно

ФУНКЦИОНИРОВАНИЕ ДРОССЕЛЬНОЙ
ЗАСЛОНКИ
Ознакомьтесь с правилами техники безопасности
на стр. 56.

1. Убедитесь, что рукоятка управления

дроссельной заслонкой плавно поворачивается
из положения полностью открытой заслонки в
положения полностью закрытой заслонки при
всех положениях руля.

2. Измерьте свободный ход рукоятки управления

дроссельной заслонкой на фланце рукоятки.
Нормальный свободный ход должен быть
равен примерно:

2%6 мм

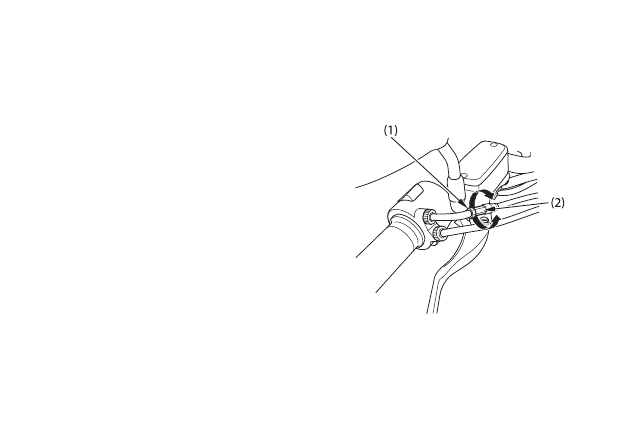

Для регулировки свободного хода ослабьте
контргайку (1) и поворачивайте регулятор (2).

(1) Контргайка           (2) Регулятор

РЕГУЛИРОВАНИЕ ЧАСТОТЫ
ХОЛОСТОГО ХОДА
Ознакомьтесь с правилами техники безопасности
на стр. 56.

Для точной регулировки частоты холостого хода
двигатель должен быть прогрет до нормальной
рабочей температуры. Для этого достаточно 10
минут движения мотоцикла с частыми остановками.

1. Прогрейте двигатель, включите нейтраль и

установите мотоцикл на боковой упор.

2. Присоедините тахометр к двигателю.
3. Отрегулируйте частоту холостого хода винтом

(1) ограничения угла закрытия дроссельной
заслонки.
Частота холостого хода при включенной
нейтрали равна:

800 ± 100 мин

%1

(об/мин)

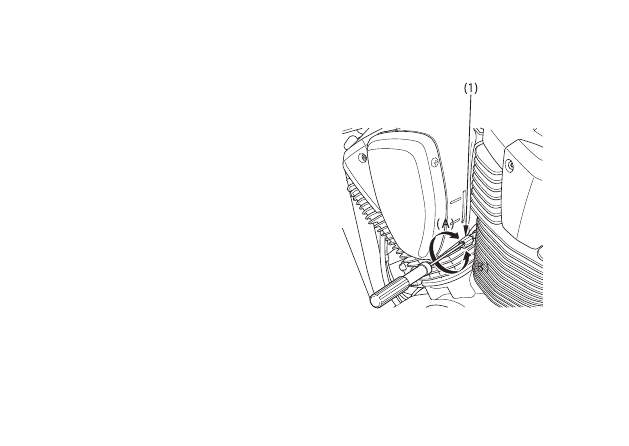

(1) Винт ограничения
угла закрытия
дроссельной заслонки

(А) Увеличение частоты
(В) Уменьшение частоты

ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ
Ознакомьтесь с правилами техники безопасности
на стр. 56.

Замена охлаждающей жидкости
Замена охлаждающей жидкости должна провоA
диться официальным дилером Honda. Владелец
может проводить данную операцию самостоятельA
но только при наличии необходимого инструмента,
необходимой информации и соответствующей
квалификации. Обратитесь к Руководству по
ремонту Honda.

Всегда добавляйте охлаждающую жидкость
только в расширительный бачок. Не пытайтесь
добавлять охлаждающую жидкость через пробку
радиатора.

При открывании пробки радиатора на горячем
двигателе, охлаждающая жидкость может
выплеснуться и причинить серьёзные ожоги.

Всегда давайте двигателю и радиатору остыть,
прежде чем снимать пробку радиатора.

ВНИМАНИЕ
