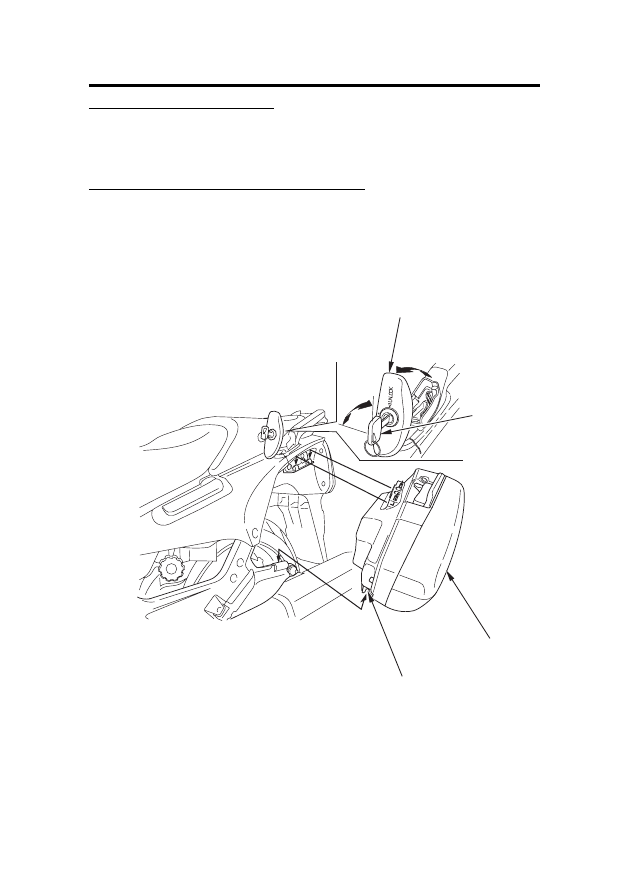

Чтобы снять багажные кофры:
Вставьте ключ зажигания и поверните его по часовой стрелке для
открытия защелки. Поднимите и вытяните багажный кофр как показано
на рисунке. После снятия кофра заприте защелку ключом зажигания.

Чтобы установить на место багажные кофры:
Установка выполняется в порядке, обратном процедуре снятия.
После установки кофра на место следует убедиться в том, что он надежно
зафиксировался в пазу.
Закройте защелку и поверните ключ зажигания против часовой стрелки.
Убедитесь в полном закрытии защелок перед началом движения.

Защёлка

Ключ
зажигания

Боковая сумка

Прорезь

Рукоятка

ПРОЧЕЕ ОБОРУДОВАНИЕ

(Не требуемое для работы мотоцикла)

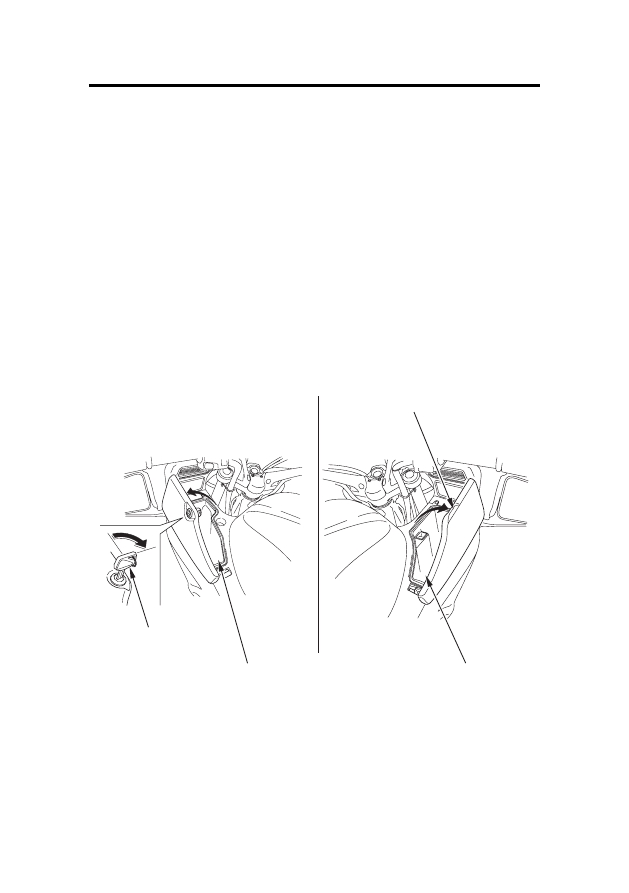

ОТСЕКИ В ОБТЕКАТЕЛЯХ
Отсеки в обтекателях предназначены для размещения лёгких предметов.
Не перевозите более 2 кг багажа в каждом отсеке обтекателя.

Чтобы открыть левый отсек обтекателя, вставьте ключ зажигания и
поверните его по часовой стрелке.
Чтобы открыть правый отсек обтекателя, потяните рукоятку.
Чтобы захлопнуть каждый отсек обтекателя, положите ладони на края
крышек отсеков и нажмите до полного закрытия.

Убедитесь в полном закрытии отсеков обтекателей перед началом
движения.

При мытье мотоцикла соблюдайте осторожность, чтобы не залить эту
зону водой.

Не храните ценности в отсеках обтекателей.

Ключ зажигания

Левый отсек обтекателя

Правый отсек обтекателя

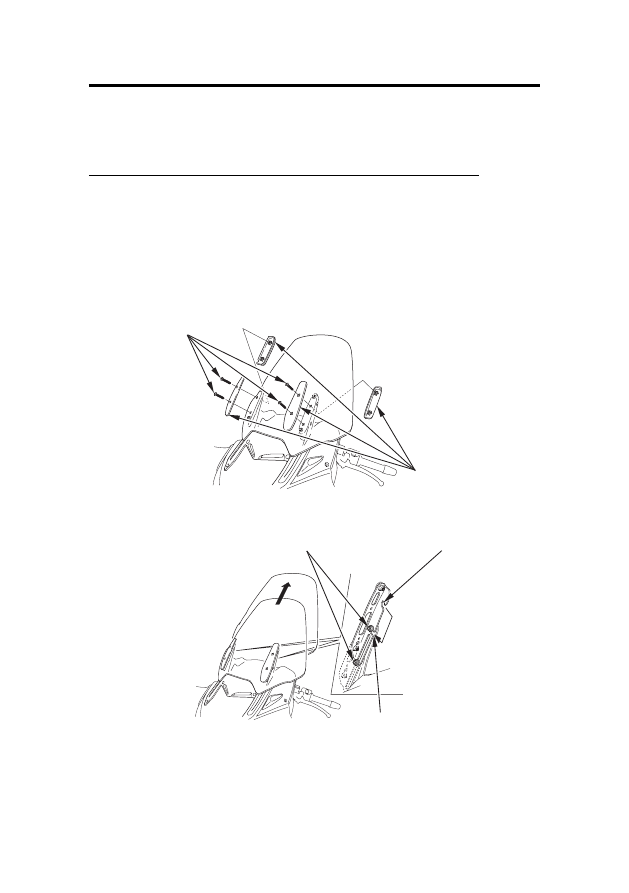

РЕГУЛИРУЕМЫЙ ВЕТРОЗАЩИТНЫЙ ЩИТОК
Исходное положение ветрозащитного щитка может регулироваться
на 60 мм вверх или вниз.

Для регулировки исходного положения ветрозащитного щитка:
1. Поднимите ветрозащитный щиток в верхнее положение (стр. 52).
2. Снимите кожух ветрозащитного щитка, открутив винты.

Чтобы поднять: ослабьте гайки и сдвиньте щиток для установки нижней
направляющей.
Чтобы опустить: ослабьте гайки и сдвиньте щиток для установки
верхней направляющей.

3. После регулировки затяните гайки и установите на место кожух. Перед

началом движения убедитесь в надёжности фиксации щитка.

Винты

Кожух ветрозащитного
щитка

Гайки

Верхняя направляющая

Нижняя направляющая

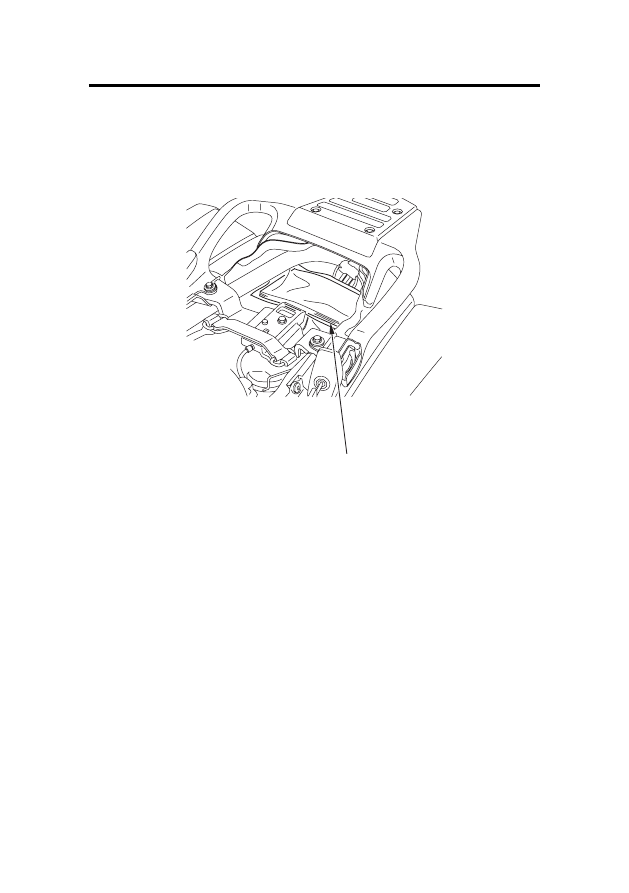

ДОКУМЕНТАЦИЯ
