Технические характеристики стреловых кранов - часть 6

21

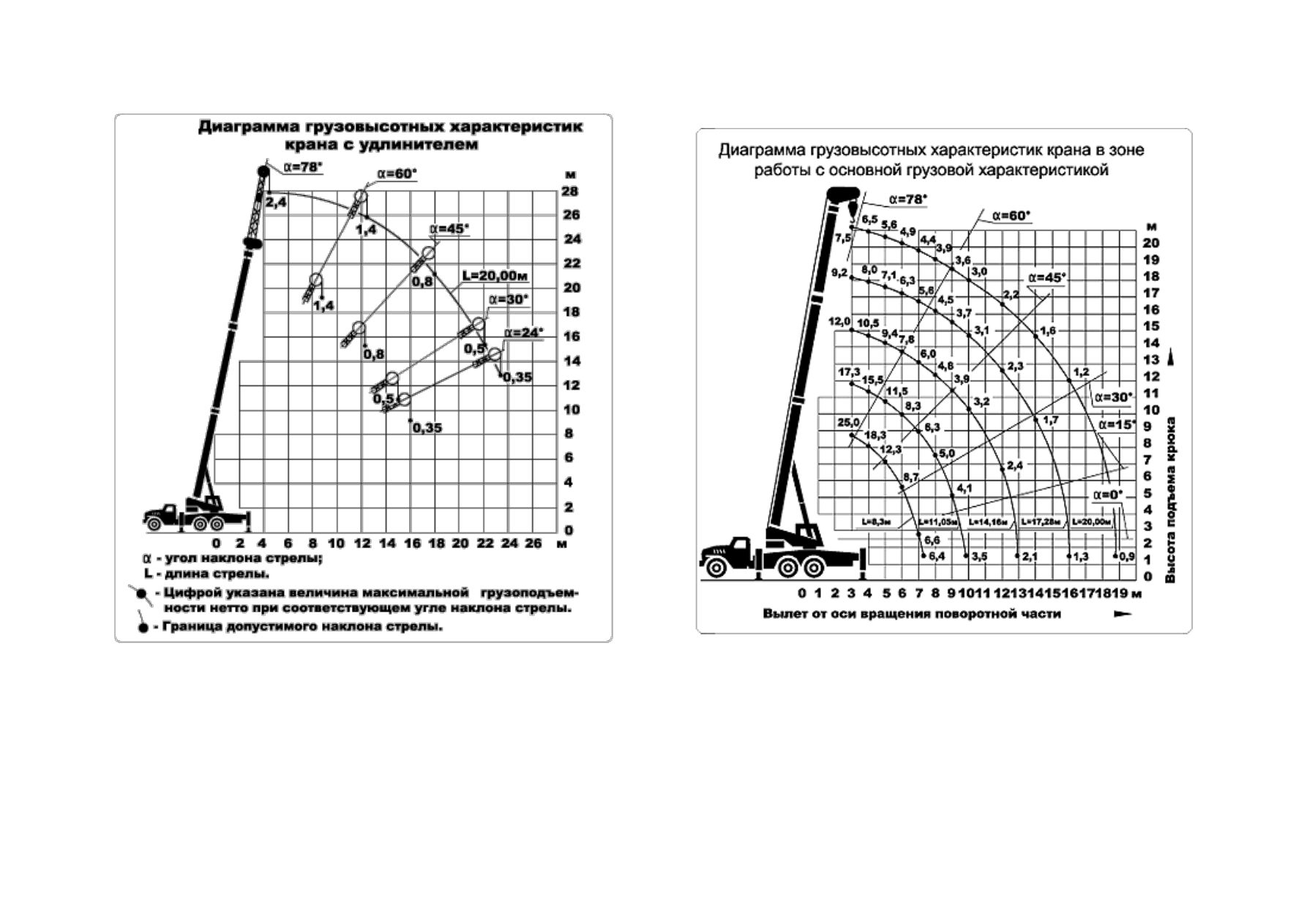

Рис.5.10. Грузовысотные характеристики



















Рис.5.11. Грузовысотные характеристики








22



5.4. Кран стреловой

«КС-55722А»
грузоподъемностью 25 т.





Рис.5.12. Внешний вид





Рис.5.13. Грузовысотные характеристики



Таблица 5.4

Технические характеристики

Грузоподъемность, т

25

Максимальный грузовой мо-
мент, т•м

80

Базовое шасси

КАМАЗ -53228

Колесная формула

6 х 6

Двигатель дизельный

КАМАЗ -740,31-

240 (EURO-3)

Мощность, кВт (л.с.)

176 (240)

Зона выполнения грузовых опе-
раций, град.

290

Высота подъема, м:



с основной телескопиче-

ской стрелой



с телескопическим удли-

нителем



20,7
26,5

Скорости подъема - опускания
номинального груза, м/мин.

0,2-8,0

Максимальная скорость подъе-
ма в ускоренном режиме,
м/мин.

18,0

Частота вращения, мин

-1

.

0,2-1,8

Максимальный телескопируе-
мый груз, т

4,5

Транспортная скорость, км/час

60

Габаритные размеры, м:



длина



ширина



высота



10,32

2,5

3,85

Полная масса, без удлинителя т

21,5

Температура эксплуатации,
град. С

от - 40 до + 40












Рис.5.14. Грузовысотные характеристики







Рис.5.15. Грузовысотные характеристики



23



5.5. Кран стреловой

«КС-55722Б-1»
Грузоподъемностью 25 тонн





Рис.5.16. Внешний вид







Рис.5.17. Диаграмма зон выполнения крановых

операций





Рис.5.18. Грузовысотные характеристики





Рис.5.19. Грузовысотные характеристики

Таблица

 5.5

Технические характеристики





Грузоподъемность, т

25

Максимальный грузовой момент, т·м

80

Базовое шасси

УРАЛ-55571

Колесная формула

6 х 6

Двигатель, дизельный

ЯМЗ 236 НЕ2 эколо-

гический класс 3

Мощность, кВт (л.с.)

169 (230)

Зона выполнения грузовых операций

круговая

Высота подъема, м:



с основной телескопической стре-

лой



с удлинителем



22,8
31,1

Максимальная длина стрелы, м

22,0

Длина стрелы в сложенном состоя-
нии, м

9,3

Опорный контур, м

4,9 х 5,8 / 2.3

Скорости подъема–опускания номи-
нального груза, м/мин.

0,2 - 8,0

Скорость посадки не более, м/мин.

0,2

Максимальная скорость подъема в
ускоренном режиме, м/мин.

18,0

Частота вращения, мин.

-1



0,2 - 2,0

Максимальный телескопируемый
груз, т

6,0

Скорость передвижения, км/час

60

Габаритные размеры, м:



длина



ширина



высота



11,0

2,5
3,6

Полная масса, т:



без удлинителя



с удлинителем



21,4
21,9

Температура эксплуатации, °С

от - 40 до + 40













24



5.6. Кран стреловой

«КС-65720-1»
грузоподъемностью 40 тонн



Рис.5.20. Внешний вид





Рис.5.21. Грузовысотные характеристики

Таблица

 5.6

Технические характеристики



Грузоподъемность, т

40

Максимальный грузовой момент, т·м

150

Базовое шасси

Урал -6563

Колесная формула

8×4

Двигатель дизельный

ЯМ 3-7511.10

(EURO -3)

Мощность, кВт (л. с.)

294 (400)

Зона выполнения грузовых операций, град .

360º

Высота подъема, м:
со стрелой длиной 9,5 м (крюковая г/п 40т)
со стрелой длиной 15,8 м (крюковая г/п 40т)
со стрелой длиной 28,5 м (крюковая г/п 25т)
со стрелой, оборудованной удлинителем



10,1
17,3
29,5
37,5

Максимальные скорости подъема - опуска-
ния м/мин.:
кратность грузового полиспаста 10
кратность грузового полиспаста 6
кратность грузового полиспаста 1



3,6 … 10,8
5,0 … 18,0

40,0

Скорость посадки м / мин .:
кратность грузового полиспаста 10
кратность грузового полиспаста 6
кратность грузового полиспаста 1



0,2

0,25

1,6

Частота вращения поворотной части,
об./мин.

0,1 … 1,5

Максимальный телескопируемый груз, т

4,0

Габаритные размеры, м:
длина
ширина
высота



11,77

2,5
4,0

Полная масса, т:
без удлинителя
с удлинителем



31,6
32,2

Температура эксплуатации, град. С

от – 40 до +40







Рис.5.22. Грузовысотные характеристики








Рис.5.23. Грузовысотные характеристики
