Технические характеристики стреловых кранов - часть 4

13



Табл. 4.4

Технические характеристики

Максимальная грузоподъем-
ность, т

50,0 - 55,0

Длина основной стрелы, м

11,0 - 33,5

Длина максимального гуська,
м *

17,1

Максимальная высота подъ-
ема, м

63,2

Нагрузка на переднюю ось,
кг

22 000

Нагрузка на заднюю ось, кг

18 500

Стрела

4 cекции

Собственный вес, кг

40 370

Кабина поворотной плат-
формы

Кабина из оцинкованной стали, звукоизолирован-

ная, наклоняемая (20 град.)

Механизм поворота

Поворот на 360 град.

Противовес, т

5,5

Двигатель поворотной плат-
формы

Привод от двигателя шасси

Рама

Специальное 2-осное шасси цельносварное, ко-

робчатого типа

Аутригеры

4 гидравлических телескопических балки с об-

ратными опорами

Двигатель шасси

Cummins QSB5.9L, 6 цилиндров, 240 л.с.

Коробка передач

6 скоростей переднего хода и 6 заднего хода

Колесная формула

4 х 4 х 4

Подвеска

Жесткий передний мост, зафиксированный на

шасси. Задний мост соединен шарнирно

Шины

4 шины, 29.5 х 25 - 28 PR

Тормоза

Основной тормоз: гидравлический с двойным

контуром, действует на все колеса. Парковочный

тормоз: пружинный на переднем мосту с гидрав-

лическим растормаживанием

Максимальная скорость, км/ч

36

Максимальный угол преодо-
леваемого подъема, %

75

Угол наклона стрелы

от –3 до +78





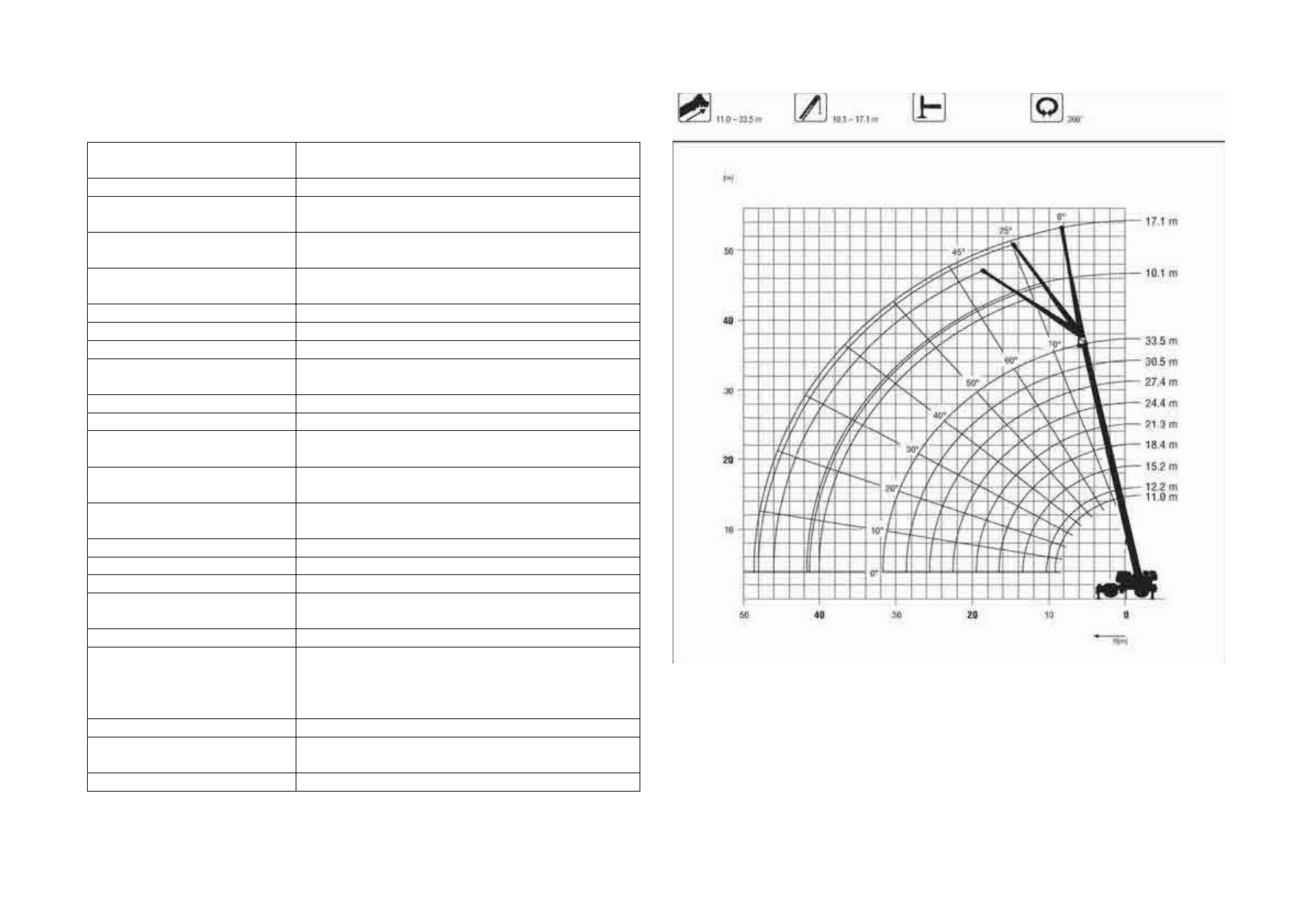

Рис.4.8. Зона обслуживания и грузовысотные характеристики









14



4.4. Кран стреловой «Manitowoc 8500»

  грузоподъемностью 80 тонн





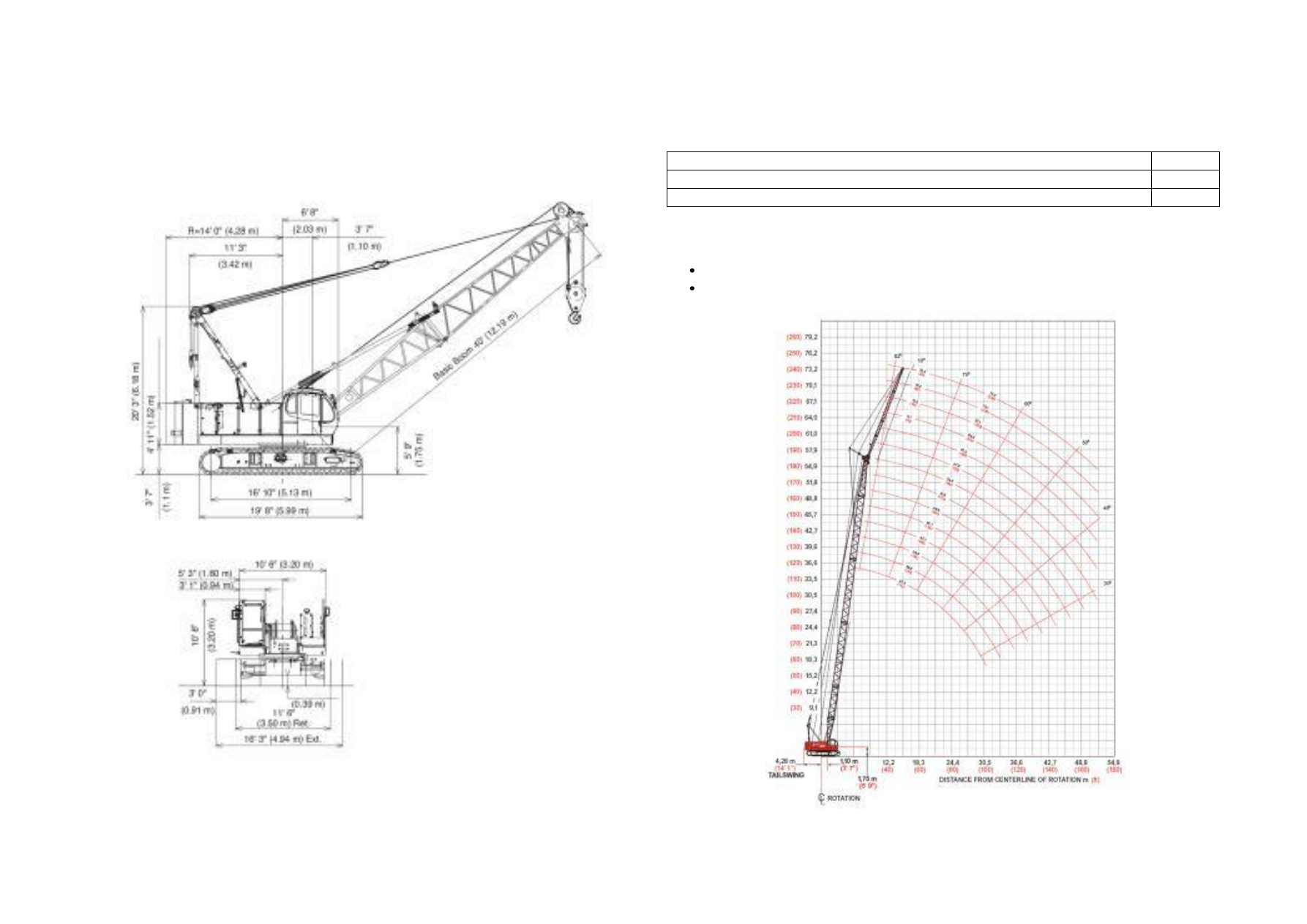

Рис.4.9. Габаритные размеры





Таблица

 4.5

Технические характеристики



Максимальная грузоподъемность, т

80

Длина основной стрелы, м

61

Двигатель шасси, л.с.

213



Особенности:



Грейфер для перегрузки материалов грузоподъемностью 8 тонн.



Быстрый, эффективный самомонтаж и демонтаж.





Рис.4.10. Зона обслуживания

15



4.5. Кран стреловой «Manitowoc 10000»

грузоподъемностью 80 тонн







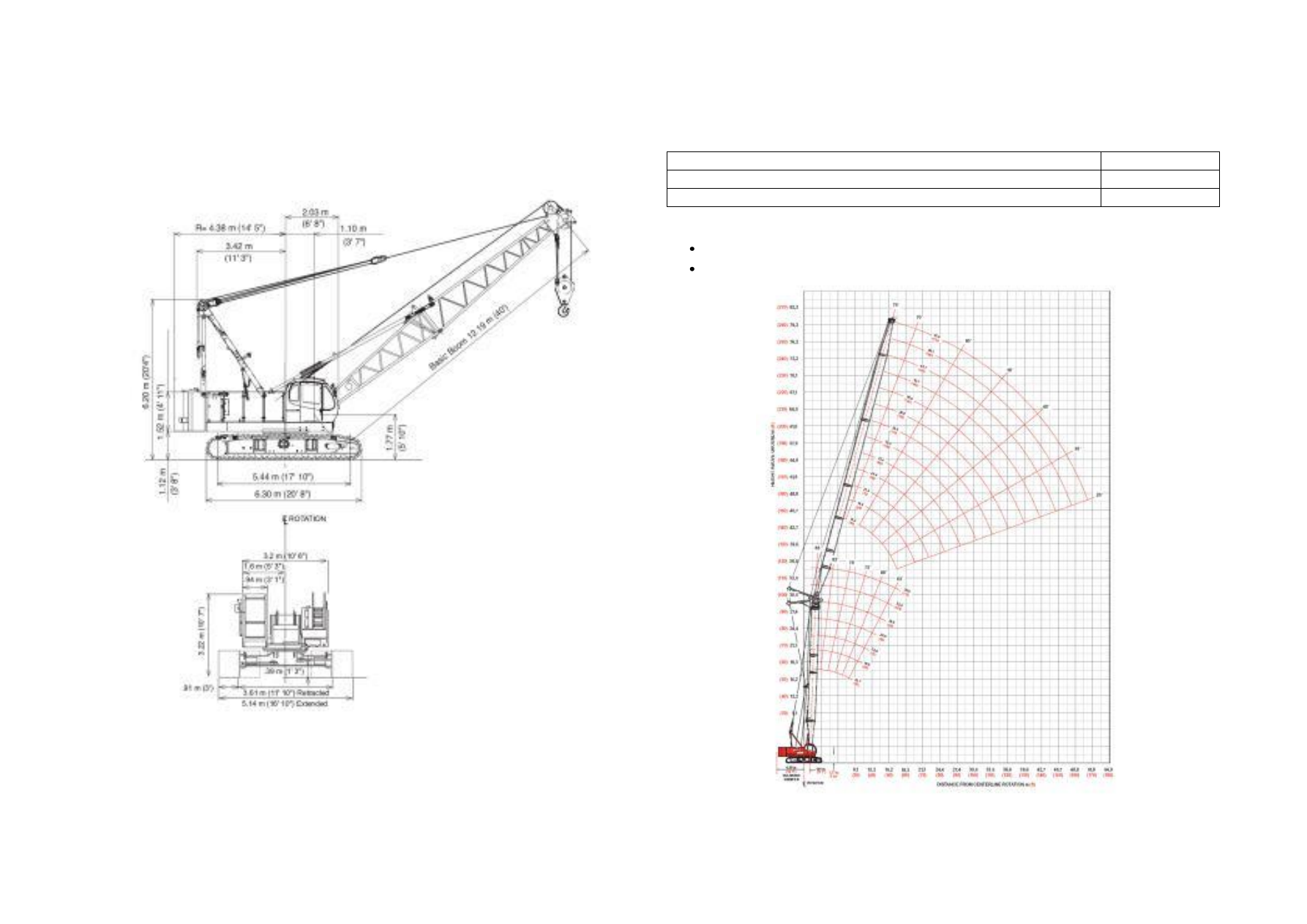

Рис.4.11. Габаритные размеры






Таблица

 4.6

Технические характеристики:





Максимальная грузоподъемность, т

91

Длина основной стрелы, м

61

Двигатель шасси, л.с.

316

Особенности



Грейфер для перегрузки материалов грузоподъемностью 8 тонн.



Быстрый, эффективный самомонтаж и демонтаж.



Рис.4.12. Зона обслуживания

16



5. Технические  характеристики  основных  видов

российских стреловых кранов
5.1. Кран стреловой «КС-55742»

грузоподъемностью 25 тонн






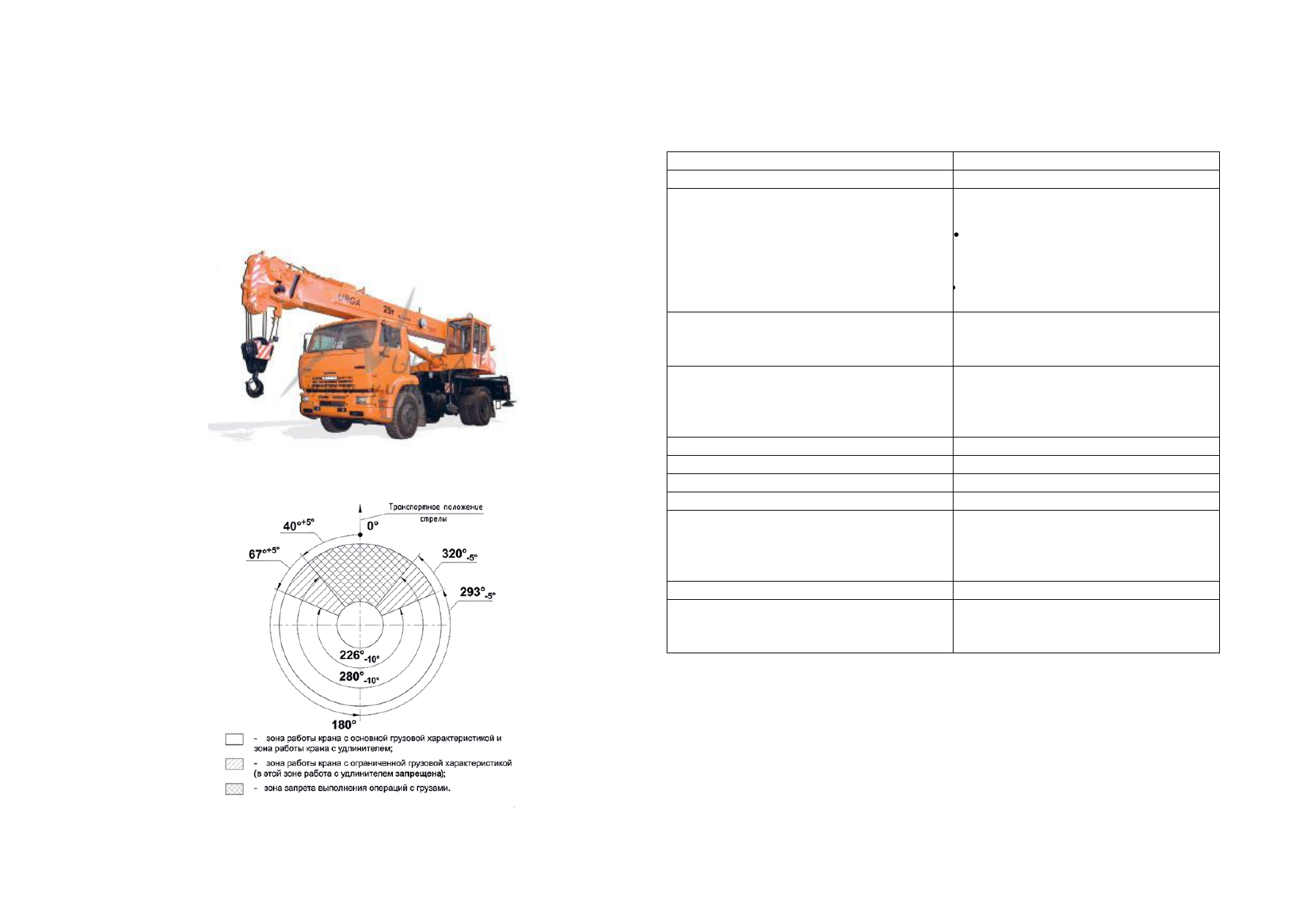

Рис. 5.1. Внешний вид





Рис.5.2. Диаграмма зон выполнения крановых операций



Таблица

 5.1

Технические характеристики



Грузоподъѐмность, т

25,0

Максимальный грузовой момент, т·м

80

Зона выполнения грузовых операций,
град.:



с основными грузовыми характе-

ристиками



с ограниченными грузовыми ха-

рактеристиками







от 67° до 293° (рабочая зона

226°)





от 40° до 67°; от 293° до 320°

(две рабочие зоны по 27°)

Высота подъѐма, м:



со стрелой длиной 8,3 м



со стрелой длиной 20,0 м



8,33
20,5

Скорость подъѐма - опускания, м/мин.:



с грузом 25 т



с грузом 17,5 т



ускоренная



5,0
8,0

18, 0

Скорость посадки, не более, м / мин.

0,2

Частота вращения, мин

-1



0,15 … 1,8

Максимальный телескопируемый груз, т

4,5

Скорость передвижения, км/час

60,0

Габаритные размеры, м:



длина



ширина



высота



10,2

2,5
3,7

Полная масса, т

19, 4

Нагрузка, т:



на переднюю ось



на заднюю ось



7,5

11,9
