Технические характеристики стреловых кранов - часть 5

17

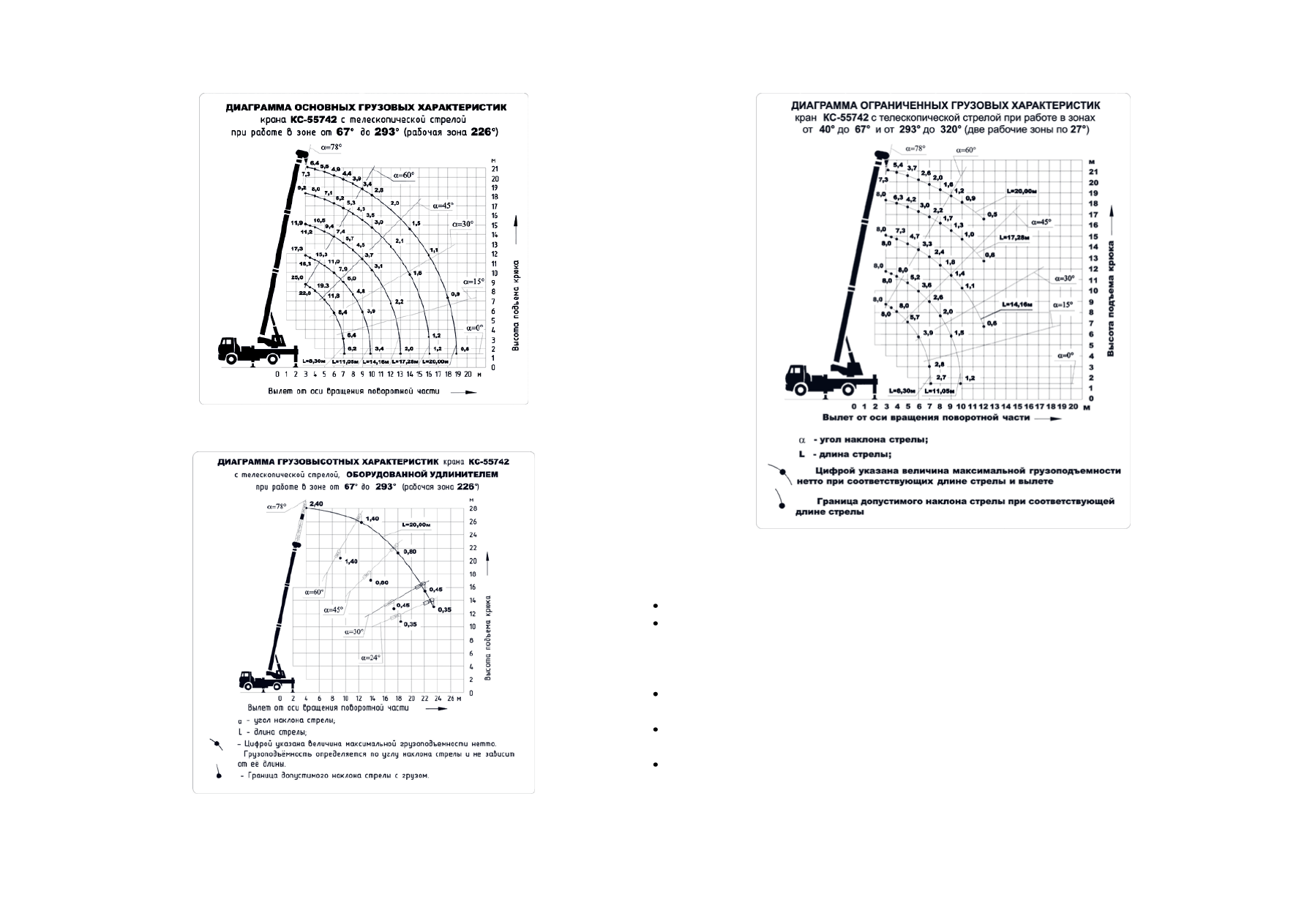

Рис.5.3. Грузовысотные характеристики








Рис.5.4. Грузовысотные характеристики







Рис.5.5. Грузовысотные характеристики



Конкурентные преимущества



Единственный в России автокран 25 тонн на двухосном шасси.



Повышенная  компактность,  маневренность  и  устойчивость  при  передвижении
благодаря  малым  габаритам,  весу  и  конструктивным  особенностям  компоновки
за  счет  применения  серийно  выпускаемого  шасси  КамАЗ-53605  и  компактной
трехсекционной стрелы.



Удобство,  легкость  и  точность  управления  за  счет  применения  на  кране  упро-
щенной схемы управления крановыми операциями.



Высокая  надежность,  простота  в  обслуживании  обеспечиваются  применением
комплектующих узлов и материалов импортного производства.



Автокран  25  тонн  КС-55742  оборудован  всеми  необходимыми  современными
средствами контроля и безопасности.

18



5.2. Кран стреловой «КС-650720»

грузоподъемностью 40 тонн






Рис.5.6. Внешний вид
















Таблица

 5.2

Технические характеристики



Грузоподъемность, т

40

Максимальный грузовой момент, т·м

150

Базовое шасси

КрАЗ-63221

Колесная формула

6×6

Двигатель дизельный

ЯМ 3238 ДЕ 2 (EURO-3)

Мощность, кВт (л.с.)

243 (330)

Зона выполнения грузовых операций, град

360º

Высота подъема, м:



со стрелой длиной 9,5 м (крюковая г/п 40 т)



со стрелой длиной 15,8 м (крюковая г/п 40 т)



со стрелой длиной 28,5 м (крюковая г/п 25 т)



со стрелой , оборудованной удлинителем





10,1



17,3



29,5



37,5

Максимальные скорости подъема – опускания
м/мин.:



кратность грузового полиспаста 10



кратность грузового полиспаста 6



кратность грузового полиспаста 1



3,6 … 10,8



5,0 … 18,0



40,0

Скорость посадки м/мин.:



кратность грузового полиспаста 10



кратность грузового полиспаста 6



кратность грузового полиспаста 1



0,2



0 ,25



1,6

Частота вращения поворотной части, об./мин.

0,1 … 1,5

Максимальный телескопируемый груз, т

4,0

Габаритные размеры, м:



длина



ширина



высота



11,77



2,5



3,9

Полная масса, т:



без удлинителя



с удлинителем



30,7



31,2

Температура эксплуатации, град. С

от - 40 до +40








19

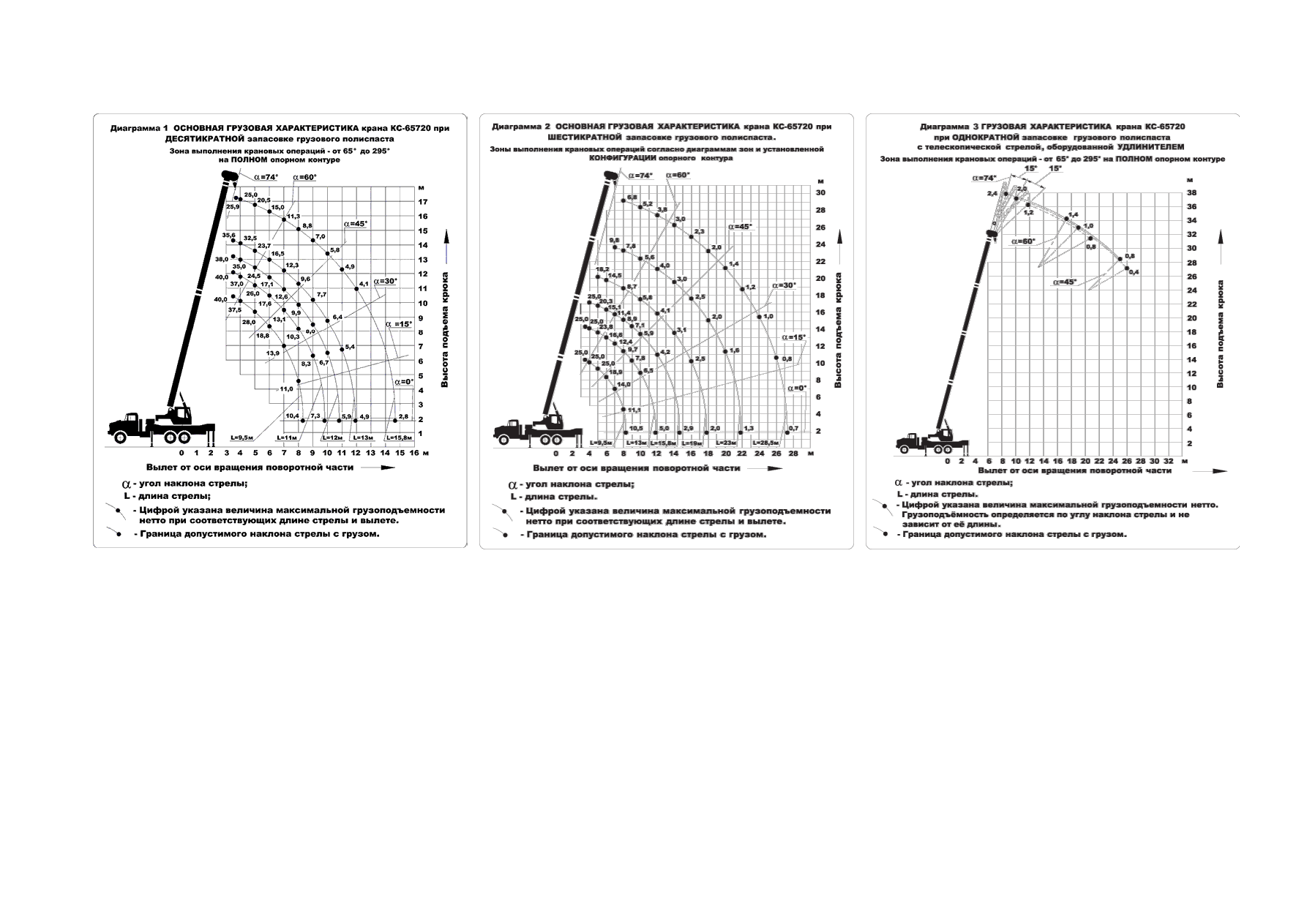

Рис.5.7. Грузовысотные характеристики

























20



5.3. Кран стреловой «КС-55722»

грузоподъемностью 25 тонн





Рис.5.8. Внешний вид







Рис.5.9. Диаграмма зон выполнения крановых операций

Таблица

 5.3

Технические характеристики





Грузоподъемность, т

25

Максимальный грузовой момент, т•м

80

Базовое шасси

УРАЛ -55571-40

Колесная формула

6 х 6

Двигатель дизельный

ЯМЗ 236 НЕ 2 (EURO-3)

Мощность, кВт (л.с.)

169 (230)

Зона выполнения грузовых операций, град

290

Высота подъема, м:



с основной телескопической стрелой



с удлинителем



20,5
27,6

Скорости подъема–опускания номиналь-
ного груза, м/мин.

0,2-8,0

Скорость посадки не более, м/мин.

0,2

Максимальная скорость подъема в уско-
ренном режиме, м/мин.

18,0

Частота вращения, мин.

 -1



0,2-2,2

Максимальный телескопируемый груз, т

4,5

Скорость передвижения, км/час

60

Габаритные размеры, м:



длина



ширина



высота



10,15

2,50
3,59

Полная масса, т:



без удлинителя



с удлинителем



21, 6

21,9

Температура эксплуатации, град. С

от -40 до +40
