Технические характеристики стреловых кранов - часть 7

25



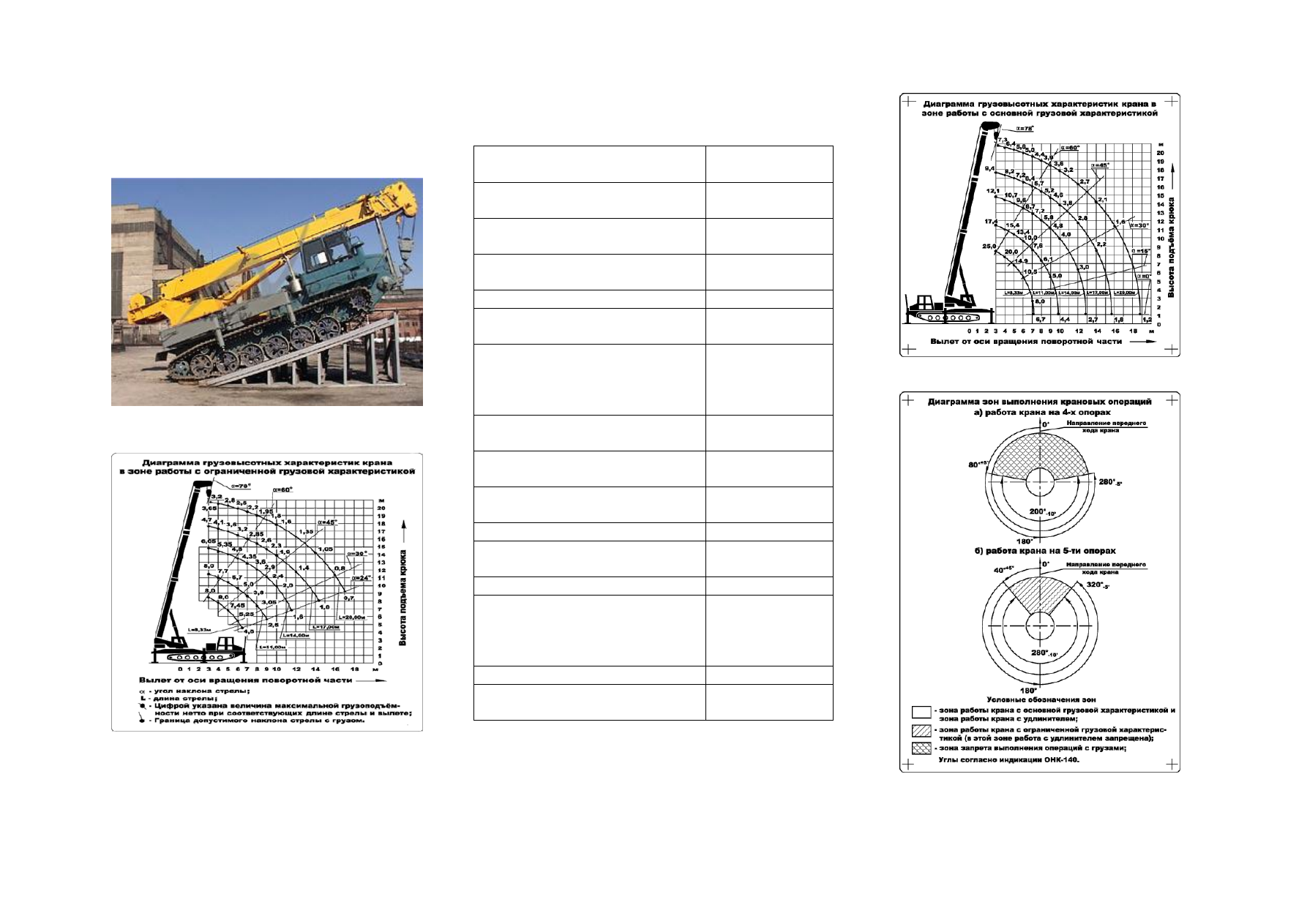

5.7. Кран  стреловой  гусенич-

ный «КС-5671-1»
грузоподъемностью 25 тонн



Рис.5.4. Внешний вид







Рис.5.25. Грузовысотные характеристики






Таблица

 5.7

Технические характеристики:





Грузоподъемность гусеничного
крана, т (нетто)

25

Максимальный грузовой мо-
мент, т•м

80

Базовое шасси

Гусеничное шас-

си 662-сб 5

Двигатель дизельный

ЯМЗ-238 Д-13 с

турбонадувом

Мощность, кВт (л.с.)

243 (330)

Зона выполнения грузовых опе-
раций, град.

360

Высота подъема, м:
с основной телескопической
стрелой
с удлинителем и гуськом



20,5
27,4

Скорости подъема - опускания
номинального груза, м/мин.

0,2-8,0

Максимальная скорость подъема
в ускоренном режиме, м/мин.

18, 0

Скорость посадки не более,
м/мин.

0,2

Частота вращения, об./мин.

0,2 -1,6

Максимальный телескопируе-
мый груз, т

4,5

Транспортная скорость, км/час

20

Габаритные размеры, м:
длина
ширина
высота



10,15

3,48
3,95

Полная масса, тонн

27,3

Температура эксплуатации, град.
С

от -40 до +40





Рис.5.26. Грузовысотные характеристики





Рис.5.27. Диаграмма зон выполнения крановых

операций





26



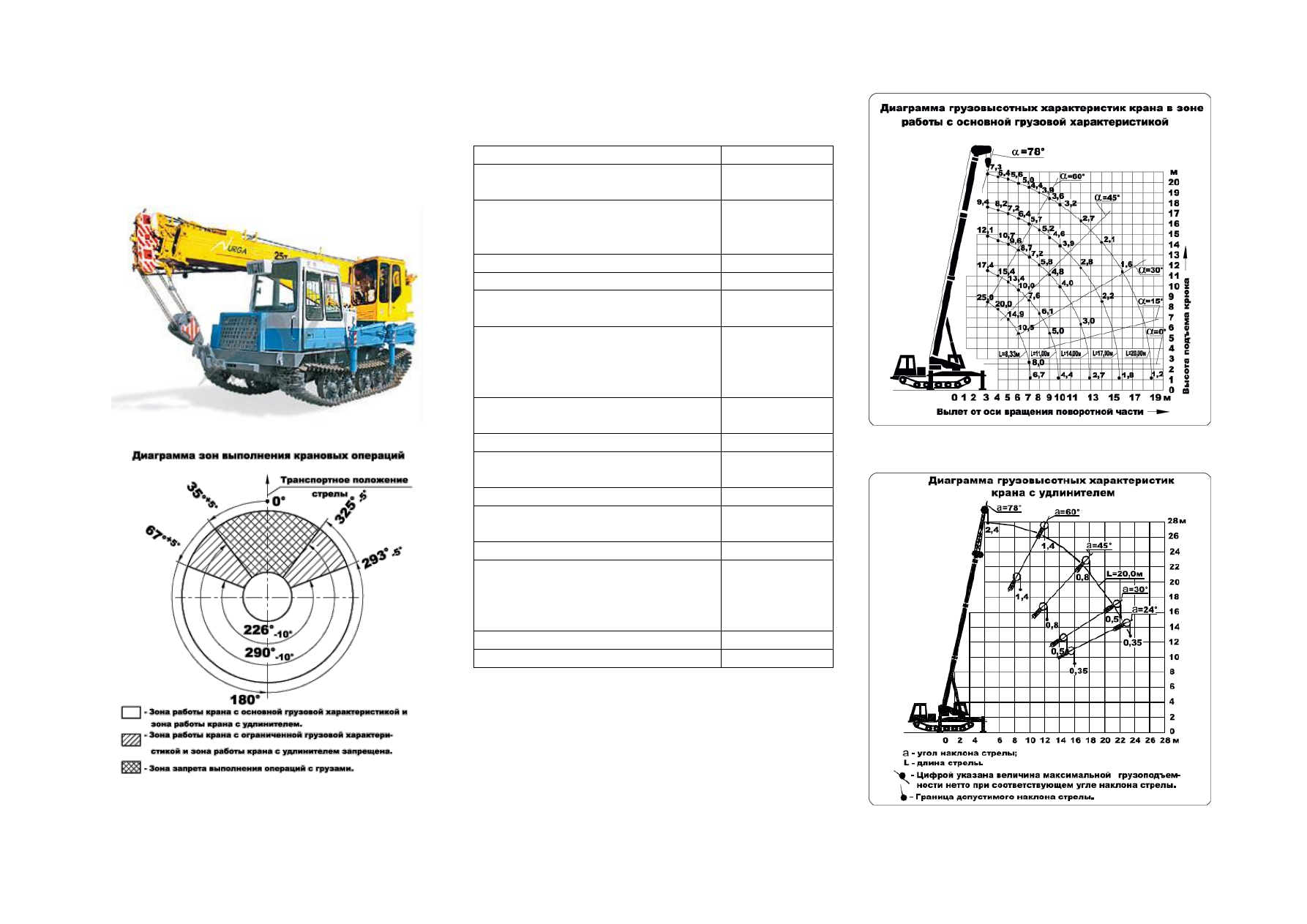

5.8. Кран  стреловой  гусенич-

ный «КС-5671»
грузоподъемностью 25 тонн





Рис.5.28. Внешний вид



Рис.5.29. Диаграмма зон выполнения крановых

операций



Таблица

 5.8

Технические характеристики





Грузоподъемность, т

25

Максимальный грузовой момент,
т•м

80

Базовое шасси

Трелевочный

трактор ТТ-4

М-01; T-147

Двигатель дизельный

А-01 М

Мощность, кВт (л.с.)

95,5 (130)

Зона выполнения грузовых опера-
ций, град.

290

Высота подъема, м:
с основной телескопической стре-
лой
с удлинителем



20,5
27,4

Скорости подъема - опускания но-
минального груза, м/мин.

0,2-8,0

Скорость посадки не более, м/мин.

0,2

Максимальная скорость подъема в
ускоренном режиме, м/мин.

18,0

Частота вращения, мин.

-1



0,2-1,6

Максимальный телескопируемый
груз, т

4,5

Скорость передвижения, км/час

10

Габаритные размеры, м:
длина
ширина
высота



10,15

3,20
3,68

Полная масса с удлинителем, т

25,0

Температура эксплуатации, град. С

от –40 до +40












Рис.5.30. Грузовысотные характеристики






Рис.5.31. Грузовысотные характеристики

27



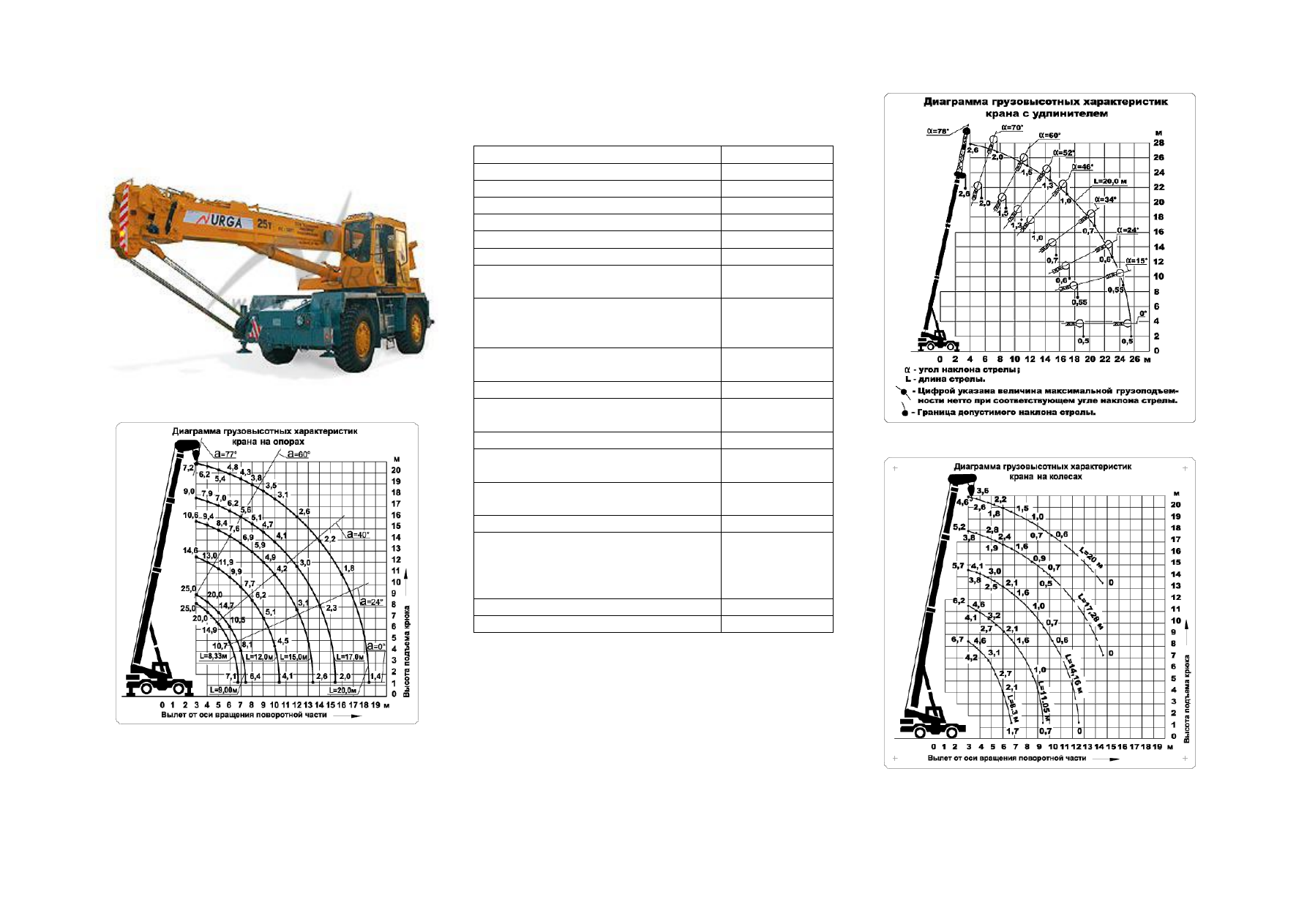

5.9. Кран стреловой «КС-5871»

грузоподъемностью 25 тонн





Рис.5.32. Внешний вид





Рис.5.33. Грузовысотные характеристики







Таблица

 5.9

Технические характеристики





Грузоподъемность, т

25

Грузоподъемность на колесах, т

6,75

Максимальный грузовой момент, т•м

80

Базовое шасси

собственное

Колесная формула

4 х 4 х 4

Двигатель дизельный

ЯМЗ 236 М2

Мощность, кВт (л.с.)

132 (180)

Зона выполнения грузовых операций,
град

360° (круговая)

Высота подъема, м:
с основной телескопической стрелой
с удлинителем



20,5
27,5

Скорости подъема–опускания номи-
нального груза, м/мин.

0,2-8,0

Скорость посадки не более, м/мин.

0,2

Максимальная скорость подъема в
ускоренном режиме, м/мин.

18,0

Частота вращения, мин.

-1



0,2-2,5

Максимальный телескопируемый
груз, т

4,5

Максимальный перевозимый груз на
крюке, т

3,0

Скорость передвижения, км/час

40

Габаритные размеры, м:
длина
ширина
высота



10,75

2,50

3,5

Полная масса с удлинителем, т

24,0

Температура эксплуатации, град. С

от –40 до +40







Рис.5.34. Грузовысотные характеристики





Рис.5.35. Грузовысотные характеристики



28



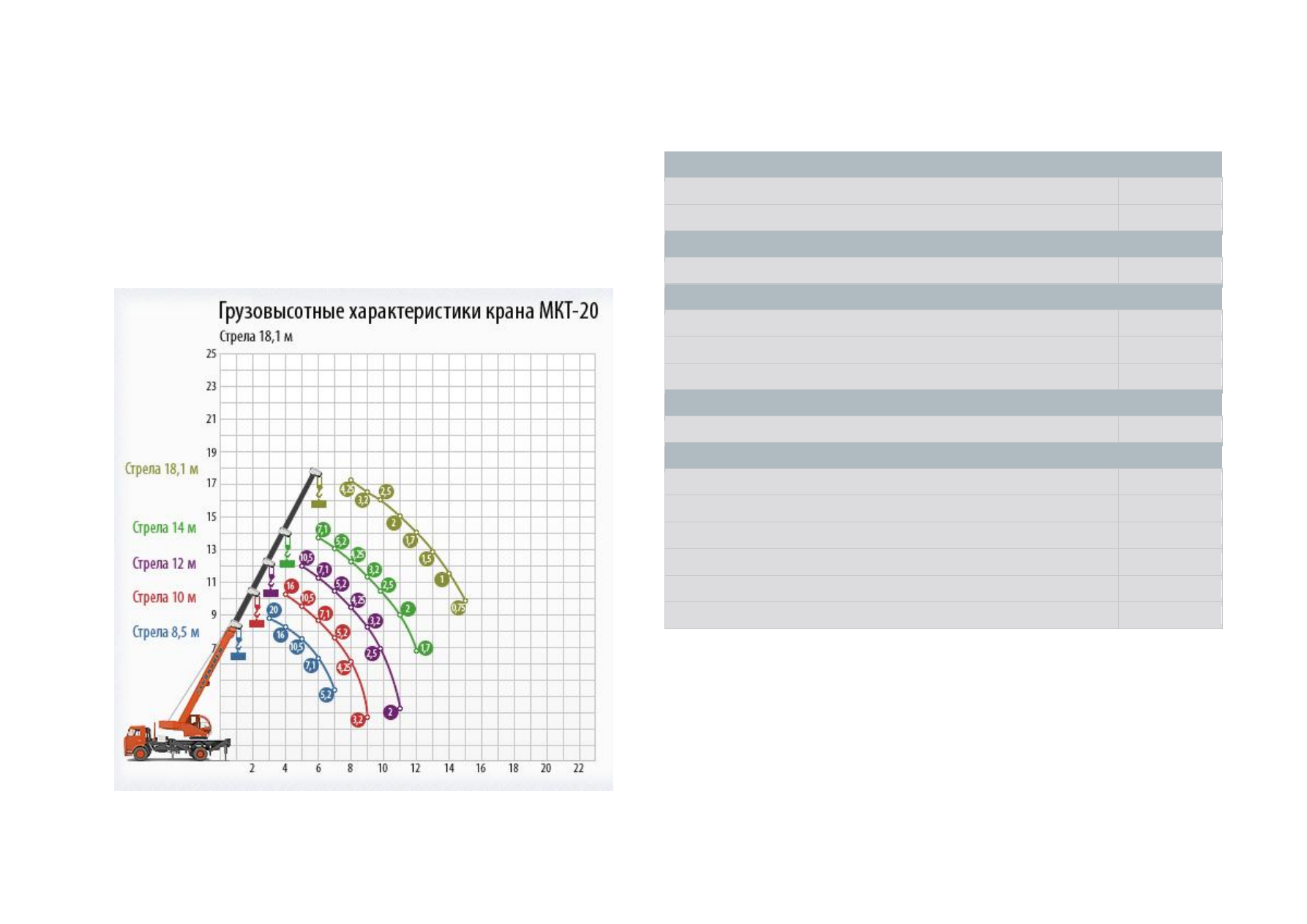

5.10.

Кран стреловой «МКТ-20»

       грузоподъемностью 20 тонн



МКТ-20 — на двухосном шасси «КамАЗ» и «МАЗ» с высотой подъема 18 м. Са-
мый маленький в линейке кранов МКТ. Мощная трехсекционная стрела, лебедка
и  ОПУ  25-тонного  крана  вместе  с  большим  опорным  контуром  позволили  этой
машине иметь отличные грузовысотные характеристики при минимальной цене.
Зона  работы  крана  360°.  Этот  автокран  может  быть  укомплектован  6-ти  метро-
вым гуськом.



Рис.5.36. Грузовысотные характеристики



Таблица

 5.10

Технические характеристики





Грузоподъемность, т

На основной стреле

20

Длина стрелы, м

8,1-18,1

Скорость подъема (опускания) номинального груза, м/мин:

Основная стрела

6,5

Средняя скорость изменения вылета крюка, м/мин, не более:

При подъеме (опускании) стрелы 8,1 м

9,0

При выдвижении (втягивании) секции стрелы

8,0

Частота вращения поворотной части, мин.

-1



0,3-1,75

Скорость передвижения крана, км/час:

Транспортная – с основной стрелой

60

Габаритные размеры в транспортном положении, мм:

Длина

10880

Ширина

2500

Высота

3580





Полная масса с основной стрелой, т

15,5

Радиус поворота, м

10
