описание и технические характеристики

Кран К-631 предназначен для погрузочно-разгрузочных и монтажных работ со штучными грузами.
Кран представляет собой самоходную полноповоротную машину с индивидуальным электрическим приводом всех механизмов.
Изготовливался кран на Одесском ордена Трудового Красного Знамени заводе тяжелого краностроения им. Январского восстания.
Кран состоит из ходовой и поворотной частей и стрелового оборудования. Привод крана осуществляется от собственной дизель-электрической установки. Электрическая схема крана предусматривает возможность перехода на питание от внешней сети напряжением 380 В. Наличие индивидуальных электроприводов позволяет обеспечить совмещение операций и широкий диапазон регулирования рабочих скоростей.
Задняя ходовая тележка крана состоит из двух ведущих мостов автомобильного типа, соединенных жесткой балансирной подвеской. Передняя неведущая ось - управляемая.
Привод механизма передвижения осуществляется от двух электродвигателей через двухскоростную коробку передач и карданную передачу. Предусмотрен разворот ходовых колес с помощъю двух силовых гидроцилиндров.
Для увеличения опорной поверхности при работе кран снабжен гидравлическими выносными опорами.
Поворотная рама крана - цельносварной конструкции, из листового проката. Опорно-поворотное устройство выполнено в виде упорного двухрядного шарикового подшипника.
В задней части поворотной рамы крепятся силовая установка и противовес. Кран может оборудоваться стрелами длиной 15, 24, 31 и 38 м с управляемыми гуськами длиной 10 и 15 м.
При оборудовании крана стрелой 15 или 31 м подъем и опускание основного крюка может осуществляться двумя лебедками одновременно. Сменное башенно-стреловое оборудование выполняется в виде маневровой стрелы, в этом случае кран может поднимать груз только на вспомогательной крюковой обойме. Каждая лебедка (стреловая, главная и вспомогательная) оборудована двумя нормально-замкнутыми ленточным и колодочным тормозами, управляемыми электромагнитом.
Для безопасной работы кран снабжен ограничителем грузоподъемности, конечными выключателями подъема стрелы, подъема и опускания крюков главной и вспомогательной лебедок, указатель грузоподъемности и наклона крана.

Габаритные размеры крана К-631

Технические характеристики крана К-631

Грузоподъемность, т:
..на выносных опорах	63,0 - 7,5
..без выносных опор	30,0 - 4,5
Вылет (наименьший - наибольший), м	4,2 - 5,0
Наибольшая высота подъема, м	14,0 - 6,0
Стреловое оборудование:
..основное	Н*
..сменное (тип Х количество модификаций)	У Х 3; Б Х 8*
Длина стрелы, м	15,0
Скорость подъема (опускания), м/мин:
..наибольшая	5,0
..наименьшая	0,5
Частота поворота, об/мин	0,1 - 1,0
Скорость передвижения, км/час:
..рабочая	1,0
..транспортная	14,0
Грузоподъемность при передвижении, т	30,0
Преодолеваемый уклон пути, град.	10
База, мм:	5430
Колея колес, мм:
..передних	2750
..задних	2700
Число колес, (всего Х ведущих)	6 Х 4
Обозначение шин	16,00 Х 24
Число осей (передних Х задних)	1 Х 2
Наименьший радиус поворота, м	15,0
Дорожный просвет, мм	330
Расстояние между выносными опорами, мм:
..вдоль продольной оси крана	5930
..поперек продольной оси крана	4500
Двигатель силовой установки	ЯМЗ-236 (А2-72-4)
Наибольшая мощность, л.с. (кВт)	180 (30)
Привод	электрический
Мощность генератора, кВт	60,0 + 11,5
Мощность двигателей, кВт:
. грузовой лебедки	50
. вспомогательной лебедки	50
. стреловой лебедки	50
..механизма поворота	8,0
..механизма хода	2 х 43
Габаритные размеры в транспортном положении, мм:
..длина	20720
..ширина	3700
..высота	4230
Рабочая масса крана, т	69,0
В том числе:
..масса ходового устройства вместе с опорно-поворотным устройством	34,8
..масса противовеса	---
Нагрузка на мосты, тс:
..передний	22,0
..задний	2 х 23,5

* - Н - с невыдвижной основной стрелой; У - с невыдвижной удлиненной стрелой; Б - башенно-стреловое оборудование.

Техническая характеристика крана К-631 при работе со сменным стреловым
и башенно-стреловым оборудованием

	Удлиненные стрелы от 24 до 38 м	Башенно-стреловое со стрелой 10 м и длиной башни от 15 до 38 м	То же, со стрелой 15 м
Грузоподъемность на выносных опорах, т, при вылете
..наименьшем	31,0 - 12,0	12,0 - 5,0	8,0 - 4,0
..наибольшем	2,5 - 1,8	6,0 - 3,0	3,5 - 2,5
Вылет, м:
..наименьший	6,0 - 9,0	6,8 - 13,6	10,8 - 15,9
..наибольшем	24,0 - 26,0	13,8 - 18,7	18,6 - 23,5
Высота подъема крюка, м, при вылете
..наименьшем	21,4 - 34,1	24,0 - 43,9	28,5 - 48,7
..наибольшем	6,7 - 28,5	17,8 - 38,2	19,2 - 40,0

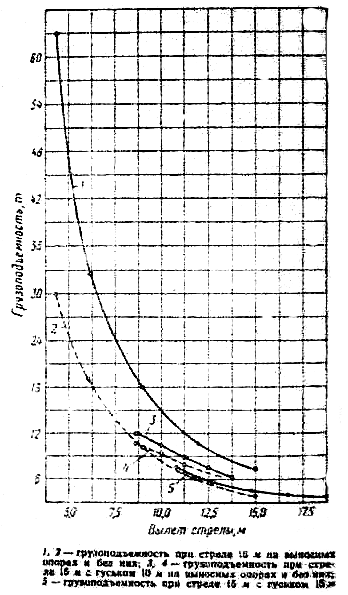

График грузоподъемности крана К-631

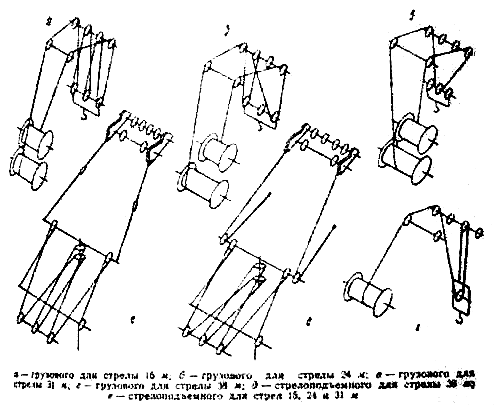

Схемы запасовки канатов крана К-631

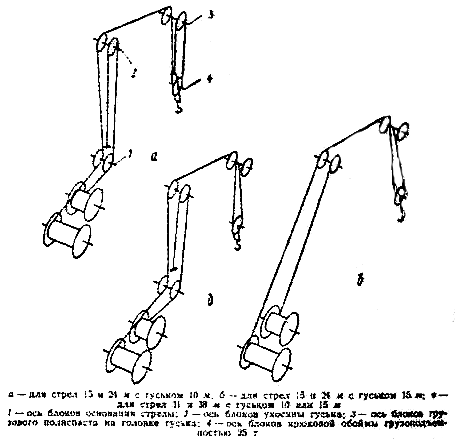

Схемы запасовки грузового каната и каната управления гуськом

Пневмоколесный кран К-1001 (технические характеристики)
описание и технические характеристики

Кран К-1001 - дизель-электрический грузоподъемностью 100 т, смонтирован на четырехосном пневмоколесном шасси.

Технические характеристики крана К-1001

Грузоподъемность, т:
..на выносных опорах	100,0 - 12,5
..без выносных опор	45,0 - 14,0
Вылет (наименьший - наибольший), м	4,7 - 14,0
Наибольшая высота подъема, м	12,3 - 6,0
Стреловое оборудование:
..основное	Н*
..сменное (тип Х количество модификаций)	У Х 3; Б Х 11*
Длина стрелы, м	15,0
Скорость подъема (опускания), м/мин:
..наибольшая	3,0
..наименьшая	0,5
Частота поворота, об/мин	0,1 - 0,8
Скорость передвижения, км/час:
..рабочая	0,8
..транспортная	2,0
Грузоподъемность при передвижении, т	---
Преодолеваемый уклон пути, град.	10
База, мм:	5350
Колея колес, мм:
..передних	3200
..задних	3200
Число колес, (всего Х ведущих)	8 Х 4
Обозначение шин	16,00 Х 24
Число осей (передних Х задних)	2 Х 2
Наименьший радиус поворота, м	20,0
Дорожный просвет, мм	235
Расстояние между выносными опорами, мм:
..вдоль продольной оси крана	5350
..поперек продольной оси крана	5300
Двигатель силовой установки	ЯМЗ-236 (А2-72-4)
Наибольшая мощность, л.с. (кВт)	180 (30)
Привод	электрический
Мощность генератора, кВт	60,0 + 16,0
Мощность двигателей, кВт:
. грузовой лебедки	50
. вспомогательной лебедки	50
. стреловой лебедки	50
..механизма поворота	8,0
..механизма хода	2 х 43
Габаритные размеры в транспортном положении, мм:
..длина	22100
..ширина	3150
..высота	4300
Рабочая масса крана, т	97,8
В том числе:
..масса ходового устройства вместе с опорно-поворотным устройством	53,2
..масса противовеса	13,0
Нагрузка на мосты, тс:
..передний	2 х 24,2
..задний	2 х 24,7

* - Н - с невыдвижной основной стрелой; У - с невыдвижной удлиненной стрелой; Б - башенно-стреловое оборудование.

Техническая характеристика крана К-1001 при работе со сменным стреловым и башенно-стреловым оборудованием

	Удлиненные стрелы от 25 до 45 м	Башенно-стреловое со стрелой 10 м и длиной башни от 15 до 45 м	То же, со стрелой 15 м	То же, со стрелой 20 м и длиной башни от 25 до 45 м
Грузоподъемность на выносных опорах, т, при вылете
..наименьшем	50,0 - 15,0	16,0 - 7,0	10,0 - 5,0	6,5 - 3,5
..наибольшем	7,5 - 1,3	8,0 - 5,0	5,0 - 3,5	3,5 - 2,5
Вылет, м:
..наименьший	6,6 - 12,0	9,5 - 17,1	11,9 - 19,7	16,2 - 22,2
..наибольшем	20,0 - 35,0	14,3 - 21,7	19,1 - 26,5	25,8 - 31,4
Высота подъема крюка, м, при вылете
..наименьшем	22,1 - 41,4	22,0 - 50,5	26,0 - 58,4	39,6 - 60,0
..наибольшем	13,9 - 28,6	17,4 - 46,7	19,0 - 47,9	29,4 - 50,0
