Пневмоколесные краны К-255 и К-255С (технические характеристики)
Описание и
технические характеристики
Краны К-255 и К-255С
предназначенны для строительно-монтажных и погрузочно-разгрузочных работ
со штучными и сыпучими грузами на складах, заводских дворах и
строительных площадках.
Кран К-255С, изготовленный на базе крана К-255, представляет собой
машину в специальном северном исполнении и предназначен для работы при
температуре окружающего воздуха до -60°С.
Краны К-255 и К-255С состоят из ходовой и поворотной частей и стрелового
оборудования.
Привод всех рабочих механизмов кранов - электрический, индивидуальный,
от собственной дизель-электрической установки постоянного тока
напряжением 220В.
Применение индивидуального привода механизмов обеспечивает совмещение
следующих рабочих операций: подъема и опускания грузов с помощью крюка
главного подъема с вращением платформы; подъема и опускания груза с
помощью крюка главного подъема с подъемом и опусканием груза с помощью
крюка вспомогательного подъема; подъема и опускания стрелы с работой
механизмов подъема груза; подъема и опускания груза двумя лебедками с
вращением платформы; подъема и опускания стрелы с вращением платформы.
Ходовая часть состоит из двух ведущих мостов автомобильного типа с
приводом от коробки передач, стояночного тормоза и приспособления для
буксировки.
Кран оборудован выносными опорами, которые приводятся в действие с
помощью двух гидроцилиндров двойного действия. Опорно-поворотное
устройство - шарикового типа.
Стрела крана - решетчатой конструкции, сварена из углового и листового
проката. Основная стрела длиной 15 м при помощи вставок может быть
увеличена до 20 и 25м.
Подъем и опускание стрелы производится с помощью шестикратного полиспата.

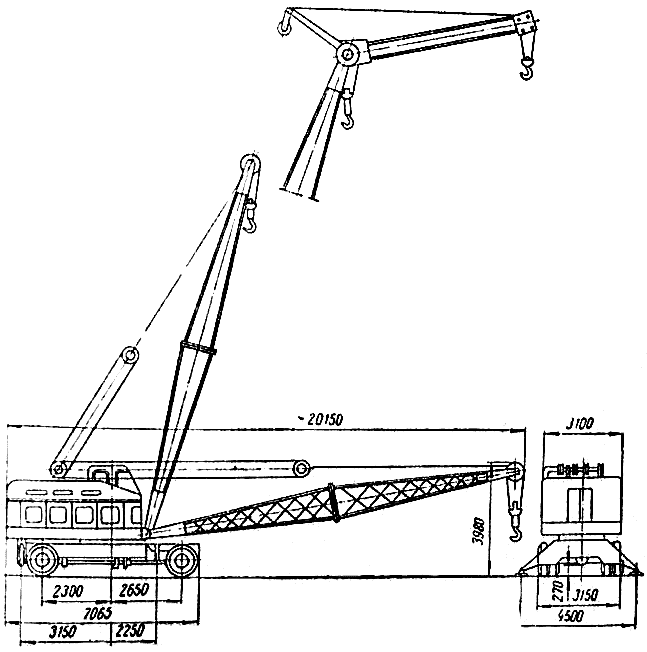

Габаритные размеры крана К-255
Для выполнения
строительно-монтажных работ стрелу можно оборудовать гуськом длиной 5мсо
вспомогательным крюком. Для работы с сыпучими грузами кран оборудуется
грейфером емкостью 2м3.
Для обеспечения безопасной работы кран снабжен конечными выключателями,
ограничителем грузоподъемности и указателем вылета стрелы. Управление
рабочими механизмами - электрическое, ходовой частью - гидравлическое.
Кабина машиниста изолирована от силовой установки крана. Предусмотрена
пневматическая установка для накачивания шин ходовых колес и для
управления тормозами механизма передвижения.
У крана К-255С в отличие от крана К-255 предусмотрен подогрев топлива и
масла. Система запуска позволяет осуществлять подготовку двигателя к
работе в течении 1чпосле
суточной стоянки при температуре окружающего воздуха - -50°С. Кабина
машиниста утеплена теплоизоляционным материалом и отапливается. Основные
узлы крана изготавливаются из специальных сталей и проходят
дополнительную термообработку, что обеспечивает надежную их работу при
температуре до -60°С. Резиновые детали изготавливаются из специальной
морозостойкой резины.
Изготовитель - Одесский ордена Трудового Красного Знамени завод тяжелого
краностроения им.Январского восстания.
Техническая
характеристика крана К-255
Длина стрелы,м
15
20
25
25 с гуськом
Грузоподъемность,т:
..на
выносных опорах
25 - 4
17 - 1,85
13 - 2
5,5 - 5
..без
выносных опор
10 - 2
6,5 - 1
6 - 0,6
---
Вылет стрелы,м
4,5 - 13,2
5,5 - 18
6,5 - 18,5
11 - 12
Высота подъема крюка,м
14 - 0,4
18 - 10,2
23 - 15,2
25,2 - 25
Скорость
подъема груза,м/мин:
..на
основном крюке:
..при
стреле 15м
1 - 7,5
..при
стреле 25м
1,5 - 11
..на
вспомогательном крюке при стрелах 15 и 25м
3 - 22
Число
оборотов поворотной платформы в минуту
0,3 - 1,5
Двигатель:
..тип
дизель
..марка
ЯАЗ-М204А
..номинальная
мощность,л.с.
120
Число
оборотов в минуту при номинальной мощности
2000
Наибольшая
скорость передвижения крана по шоссе,км/ч:
..самоходом
со стрелой 15м
не менее 15
..на
буксире со стрелой 15м
25
..самоходом
с грузом на крюке
не более 2
Наибольший
преодолеваемый подъем и спуск,град
10
Вес крана
со стрелой 10м,
т
32,9

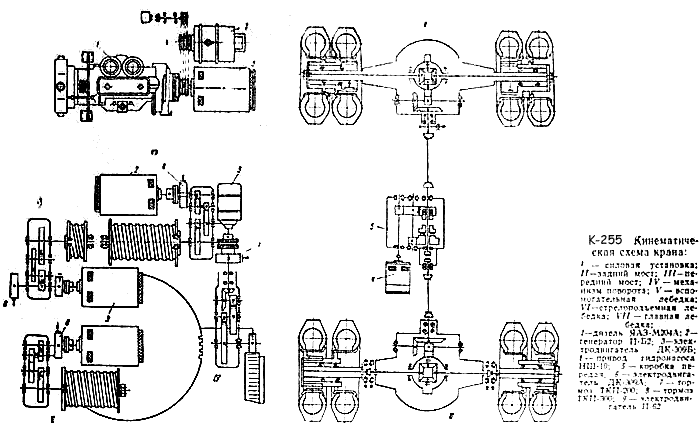

Кинематическая схема крана К-255
Схемы запасовки
канатов крана К-255

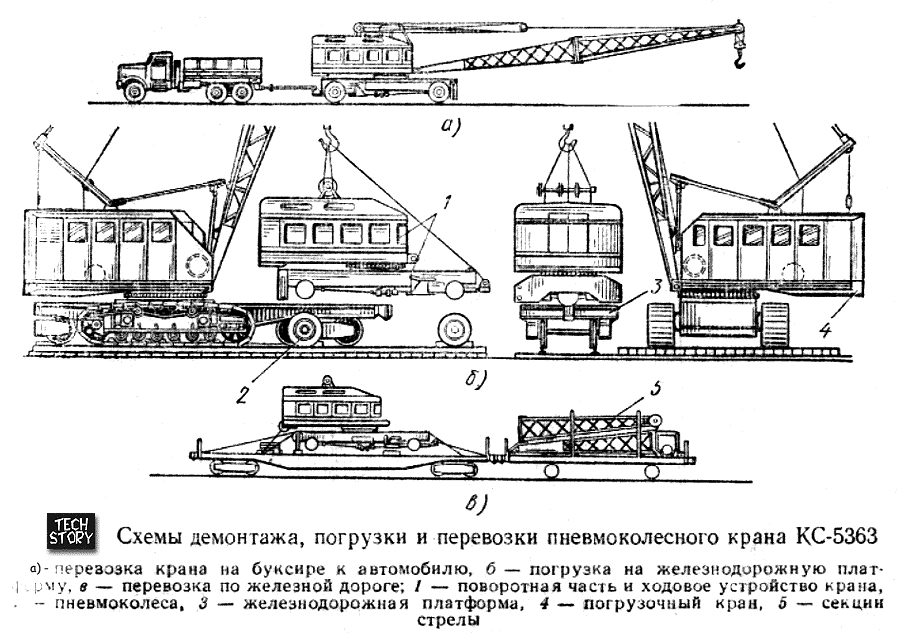

Схема демонтажа, погрузки и
перевозки пневмоколесного крана К-255 (КС-5363 - последующая
модификация крана, название неверно)
