ЭЛЕКТРОСНАБЖЕНИЕ КОМБАЙНА КП21
Электроснабжение комбайна осуществляется от шахтной сети переменного
тока, напряжением 660 В или 1140 В и частотой 50 Гц. Подача напряжения
на комбайн осуществляется магнитными пускателями типа ПВР-125 и ПВР-315
по гибкому кабелю марки КГЭШ через соединитель типа СНВ-320М,
встраиваемый в станцию управления.
Длина питающего кабеля и сечение основных жил определяется из условия
допустимого падения напряжения и обеспечения действия защиты от тока
короткого замыкания. При этом сечение кабеля должно быть не менее 35мм2
при напряжении 1140 В и не менее 50 мм2 при напряжении 660 В.
При проектировании электроснабжения проходческого участка должно быть
обеспечено следующее:
- нулевая защита;
- защита от токов короткого замыкания в питающей сети;
- защита от утечек в сети;
- заземление комбайна;
- качество электроэнергии на зажимах электродвигателей по ГОСТ13Ю9
(+10%, -15%).
Защиту от токов короткого замыкания питающих кабелей и утечек в силовых
цепях выполняет аппаратура передвижных трансформаторных подстанций.
Заземление комбайна и других машин выполняется с помощью жил заземления
кабелей и специальной заземляющей сети.
Освещение места разгрузки горной массы и зоны разрушения забоя
исполнительным органом осуществляется фарами ФКП1.
2. ЭЛЕКТРОДВИГАТЕЛИ КОМБАЙНА
Все двигатели сагрегатированы с редукторами соответствующих рабочих
органов и соединены со станцией управления кабелями, защищенными от
механических повреждений кожухами и пружинами.
Технические характеристики электродвигателей и их назначение приведены в
таблице 1.
Двигатель привода перегружателя устанавливается на комбайны исполнений
КП21-01 и КП21-03 с перегружателем КП21.07.00.000.
Трехфазные асинхронные взрывозащищенные электродвигатели предназначены
для работы от сети переменного тока частотой 50 Гц и допускают
нормальную работу при отклонении напряжения от -5% до +10% от
номинального в соответствии с ГОСТ 183-74.

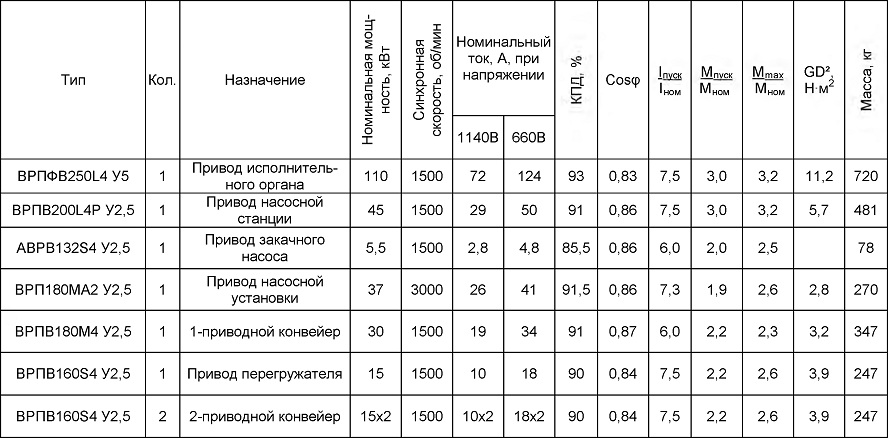

Таблица 1. Техническая характеристика
электродвигателей
