ЗИЛ-5301. Установка механизма газораспределения дизеля Д-245



Прокладка щита распределения не должна иметь видимых повреждений.

Забоины и другие механические повреждения обработанных поверхностей щита 4 распределения не допускаются.

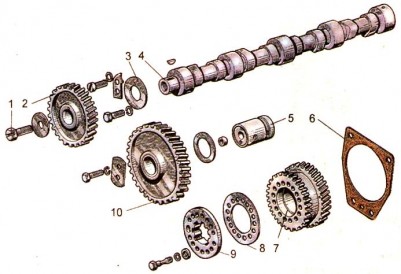

рРаспределительный механизмис. 1

На зубьях шестерни механизма газораспределения, кулачках и шейках распределительного вала забоины и вмятины не допускаются.

Втулки распределительного вала в блоке цилиндров и шейки распределительного вала нужно протереть чистой салфеткой.

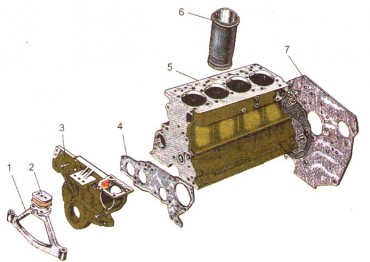

рКорпусные детали дизеляис.2

Шейки распределительного вала необходимо смазать моторным маслом.

Продольный люфт распределительного вала должен быть в пределах 0,3...1,04 мм; при этом вал должен вращаться свободно, без заеданий.

Перед установкой толкатели надо протереть и смазать моторным маслом. Толкатели должны свободно перемещаться в отверстиях блока от усилия руки.

Палец промежуточной шестерни нужно протереть салфеткой и смазать моторным маслом.

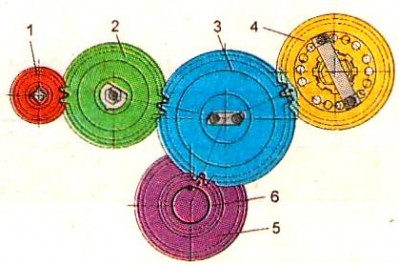

Установка шестерен механизма газораспределениярис. 3

При установке шестерен привода механизма газораспределения и топливного насоса соответствующие метки на зубчатых венцах зубчатых колес должны совпадать (рис.3).

После закрепления промежуточной шестерни боковой зазор между зубьями шестерен распределения должен быть в пределах 0,1...0,3 мм.

Торцовый зазор между ступицей промежуточного зубчатого колеса и упорной шайбой должен быть в пределах 0,10...0,78 мм.











ЗИЛ-5301. Установка шатунно-поршневой группы Д-245

Проверить соответствие размерной группы комплекта поршней и размерной группы гильз цилиндров.

Поршни одного комплекта на дизеле должны быть одной размерной группы, соответствующей размерной группе гильз цилиндров.

Обозначение

размерной

группы



Диаметр

юбки поршня, мм

Диаметр гильзы

цилиндра, мм

Зазор между поршнем

и гильзой,

мм

Б

110-0,05-0,07

110+0,06+0,04

0,09…0,13

С

110-0,07-0,09

110+0,04+0,02

0,09…0,13

М

110-0,09-0,11

110+0,02

0,09…0,13

Разность массы поршней одного комплекта не должна превышать 10 г.

Разность массы шатунов в сборе с поршнями не должна превышать 30 г.

Проверить соответствие размерной группы шатунных вкладышей ремонтному или номинальному размеру шатунных шеек. Размерные группы поршней и гильз цилиндров приведены в таблице.

Перед установкой в гильзы поршней в сборе с шатунами и поршневыми кольцами следует протереть чистой салфеткой и продуть сжатым воздухом зеркало гильз цилиндров, наружную поверхность поршней, рабочую поверхность вкладышей шатунных подшипников и шейки коленчатого вала.

Некруглость и допуск профиля продольного сечения отверстия втулки верхней головки шатуна — 0005 мм. При запрессовке втулки должно быть обеспечено ее симметричное расположение относительно средней плоскости шатуна.

После растачивания поверхность отверстия втулки верхней головки не должна иметь рисок и задиров, шероховатость обработанной поверхности должна быть Rа≤0,63 мкм. На верхней поверхности втулки допускается одна спиральная или радиальная риска шириной не более 0,1 мм.

На поверхности шатунного болта трещины и риски не допускаются. Резьба болта должна быть чистой, без забоин и заусенцев.

На поверхности поршневого пальца не должно быть рисок, забоин и трещин.

Разность массы пальцев, устанавливаемых на один дизель, не должна превышать 10 г.

Не смазанный маслом палец должен легко от усилия руки проворачиваться в шатуне, не иметь поперечного качания и не выпадать из шатуна под действием собственной массы.

рУстановка поршневого пальца во втулку верхней головки шатунаис. 1

Радиальный зазор (просвет) между поршневым кольцом и контрольным калибром для верхнего компрессионного кольца не должен превышать 0,02 мм не более чем на 10 % поверхности и не ближе 20° от замка; а для маслосъемных колец — овальность должна быть в пределах 0,15...0,65 мм. Зазор в стыке колец должен быть в переделах 0,3...0,6 мм, причем подгонка этого зазора не допускается.







рИзмерение зазора в замке поршневого кольцаис. 2

Предел прочности колец при изгибе кольца - не менее 441 Нм.

Сборка шатуна с поршнем и пальцем:1 - палец;2 – оправкарис. 3

Сборку шатуна с поршнем и пальцем рекомендуется производить с помощью специальной оправки, показанной на рисунке 3.

На каждый поршень  устанавливаются верхнее компрессионное кольцо, покрытое по наружной поверхности хромом, два (или одно) компрессионных конусных кольца и одно маслосъемное кольцо коробчатого типа с пружинным расширителем.

Компрессионные конусные кольца на торцовой поверхности у замка имеют маркировку верх, которая при установке колец должна быть обращена к днищу поршня. Стык расширителя маслосъемного кольца не должен совпадать с замком кольца.

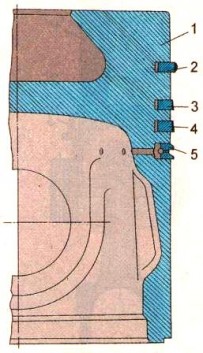

Схема установки поршневых колецрис. 4

Маслосъемные поршневые кольца устанавливаются меткой (выдавкой), нанесенной на поверхности кольца в 7...20 мм от замка, к днищу поршня.

При вращении поршня, находящегося в горизонтальном положении, поршневые кольца должны свободно, без заеданий, перемещаться в его канавках и утопать в них под действием собственной массы.

Замки поршневых колец надо располагать на равном расстоянии по окружности.

Зеркало гильз цилиндров, поршни с поршневыми кольцами, шатунные шейки коленчатого вала и вкладыши шатунных шеек нужно смазать моторным маслом.

Замки рядом стоящих поршневых колец должны быть расположены под углом 180°.

Для установки поршней в гильзу блока надо использовать оправки И 806.01.200 и И 804.01.200.

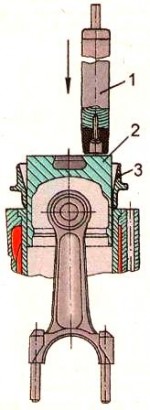

рУстановка поршня в гильзу цилиндров с помощью оправок:1 - оправка мод. ИВ0б.01.200;2 - поршень; 3 - оправка И80б.0 1.200ис. 5

Момент затяжки гаек шатунных болтов должен быть в пределах 180.. .200 Нм.

Осевой люфт нижних головок шатунов на шатунных шейках допускается не более 1 мм при любом положении коленчатого вала. У нового дизеля осевой люфт находится в пределах 0,15...0,4 мм.

Момент проворачивания коленчатого вала после затяжки всех гаек шатунных болтов не должен превышать 60 Нм.

В ВМТ плоскость днища каждого поршня должна выступать над верхней плоскостью блока цилиндров на 0,3..0,55 мм.

Зазор между головкой поршня и гильзой на расстоянии 3 мм от верхней плоскости блока должен быть не менее 0,2 мм.
