ЗИЛ-5301. Установка головки цилиндров и клапанного механизма дизеля Д-245

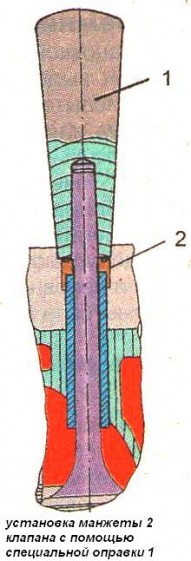

При необходимости замены седел клапанов следует пользоваться комплектом специальных оправок, показанных на рисунках.

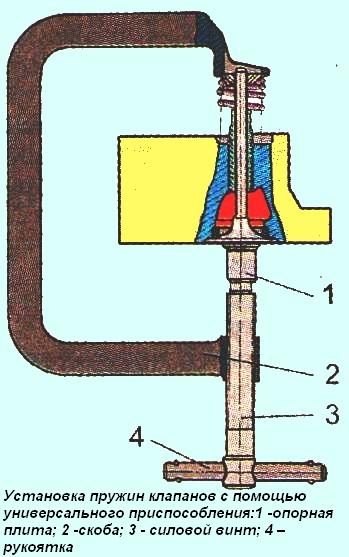

Установку пружин клапанов и манжет клапана рекомендуется производить с помощью специального приспособления и оправки, показанных на рисунках.

рис. 1

Прокладки головки цилиндров должны быть смазаны с двух сторон графитовой пастой, состоящей из 60 % моторного масла и 40 % графита (по массе). На металлические окантовки отверстий под гильзы должны быть надеты фторопластовые кольца.

рис. 2

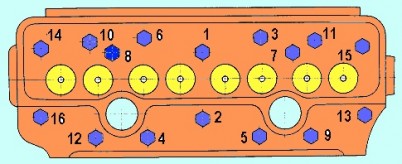

Затяжку болтов (гаек) крепления головки необходимо проводить в последовательности, указанной на рис. 3. Момент затяжки - 190…210 Нм.

рис. 3

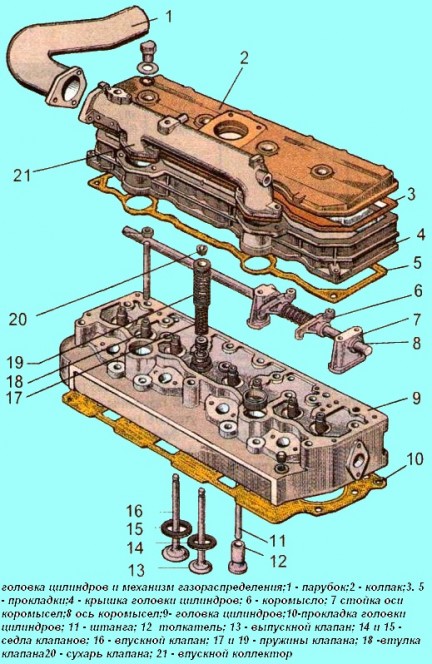

Штанги толкателей следует установить в отверстия головок цилиндров так, чтобы наконечники штанг вошли в углубления толкателей.

При установке клапанного механизма сферы регулировочных винтов должны быть совмещены с наконечниками штанг.

рис. 4

Гайки шпилек и болты крепления клапанного механизма должны быть затянуты до отказа.

рис. 5

Зазор между бойком коромысла и торцом стержня клапана на непрогретом дизеле должен быть: впускные клапаны - 0,2 ^+0,05 мм; выпускные клапаны - 0,45_-0,05 мм.

Регулировку надо производить в следующей последовательности: провернуть коленчатый вал до момента перекрытия клапанов в первом цилиндре (впускной клапан первого цилиндра начинает открываться, а выпускной заканчивает закрываться) и отрегулировать зазоры в четвертом, шестом, седьмом и восьмом клапанах (считая от вентилятора), затем повернуть коленчатый вал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулировать зазоры в первом, втором, третьем и пятом клапанах.

рис. 6

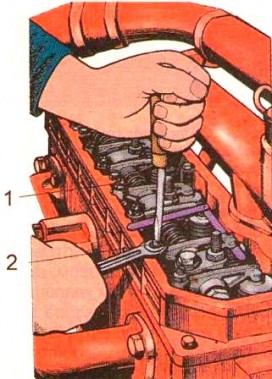

Для регулировки зазора отпустить контргайку винта на коромысле регулируемого клапана  и, поворачивая винт, установить необходимый зазор по щупу между бойком коромысла и торцом стержня клапана. После установки зазора надо затянуть контргайку. По окончании регулировки зазора в клапанах поставить колпак крышки головки цилиндров.

Проверку затяжки болтов крепления головки цилиндров нужно производить после обкатки и через каждые 40тыс. км пробега на прогретом дизеле.

Зазоры между клапанами и коромыслами проверяйте и, при необходимости, регулируйте через каждые 20 тыс. км пробега, а так же после снятия головки цилиндров, подтяжки болтов крепления головки цилиндров и при появлении стука клапанов. Зазоры клапанов нужно проверять при температуре не более 60°С.
