ЗИЛ-5301. Укладка коленчатого вала дизеля Д-245

Перед сборкой каждый коленчатый вал должен быть проверен на магнитном или ультразвуковом дефектоскопе на отсутствие микро и макротрещин; а также на соответствие подобранного комплекта вкладышей коренных подшипников размеру коренных шеек.

Механические повреждения (риски, вмятины, забоины и др.) на шейках коленчатого вала и вкладышах коренных подшипников не допускаются.

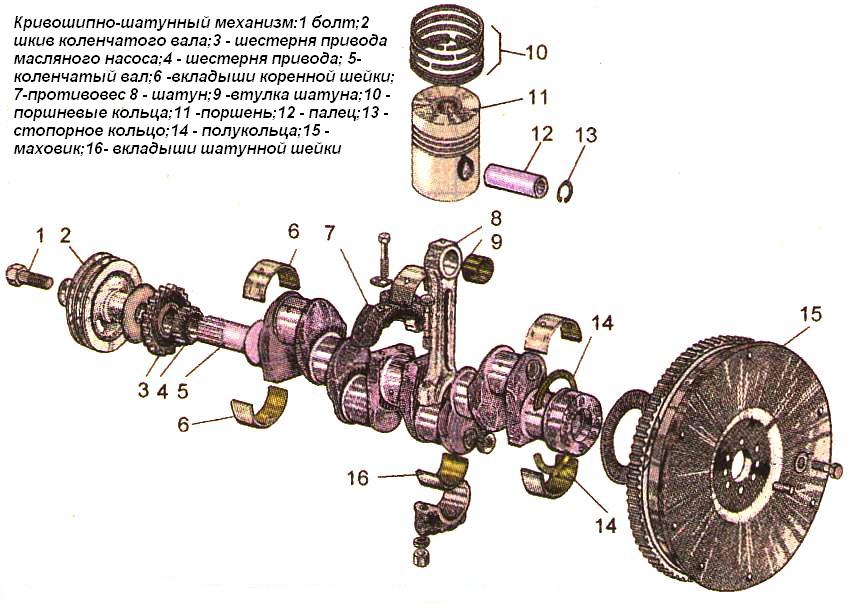

Рис. 1

Коренные шейки, вкладыши и гнезда подшипников надо протереть салфеткой и продуть сжатым воздухом.

Крышки коренных подшипников должны плотно входить в гнезда блока.

Перестановка и перевертывание крышек коренных подшипников не допускаются.

Раскомплектовка вкладышей коренных подшипников не допускается.

Вкладыши должны быть установлены в соответствующие гнезда блока цилиндров.

Коренные шейки и вкладыши перед укладкой коленчатого вала надо смазать моторным маслом.

Упорные полукольца, устанавливаемые на стенки постели пятой коренной опоры и крышки подшипника, должны быть подобраны так, чтобы продольный люфт коленчатого вала после затяжки болтов коренных подшипников составлял 0,14…0,37 мм.

Сухари клапанного механизма должны выступать над плоскостью шайбы на 0,5…2,0 мм;

В комплект на один дизель надо подбирать поршни, шатуны и поршневые пальцы одинаковой весовой группы, разновес шатунов в комплекте с поршнями не должен превышать 30 г.

Коренные и шатунные шейки и вкладыши подшипников коленчатого вала изготовляются двух номинальных размеров.

Номинальные размеры шеек коленчатого вала.

Обозначение	Диаметр шейки вала, мм
Обозначение	Коренной	шатунной
1Н	75,25^-0,083	68,25^-0,077
2Н	75,00^-0,083	68,00^-0,077

Номинальные размеры вкладышей подшипников коленчатого вала.

Обозначение	Внутренний диаметр вкладыша, мм
Обозначение	Коренной шейки	Шатунной шейки
БН1	75,25^-0,033	68,25^+0,025
БН2	75,00^-0,033	68,00^+0,025

Коленчатые валы, шатунные и коренные шейки которых изготовлены по размеру второго номинала, имеют на первой щеке дополнительное обозначение:

2К - коренные шейки второго номинала;
2Ш - шатунные шейки второго номинала;
2КШ - шатунные и коренные шейки второго номинала.

Ремонтные размеры шеек коленчатого вала.

Обозначение	Диаметр шейки вала, мм
Обозначение	Коренной	шатунной
Д1	74,75^-0,083	67,75^-0,077
Р1	74,50^-0,083	67,50^-0,077
Д2	74,25^-0,083	67,25^-0,077
Р2	74,00^-0,083	67,00^-0,077
Д3	73,75^-0,083	66,75^-0,077
Р3	73,50^-0,083	66,50^-0,077
Д4	73,25^-0,083	66,25^-0,077
Р4	73,00^-0,083	66,00^-0,077

При проверке затяжки болтов крепления крышек коренных подшипников на доворачивание величина крутящего момента не должна превышать 240 Нм.

Момент затяжки болтов крепления коренных подшипников должен быть 200…220 Нм.

При этом коленчатый вал должен плавно, без заеданий, проворачиваться моментом не более 3 Нм.
