Volkswagen Golf / Golf GTI / Jetta. Manual - part 936

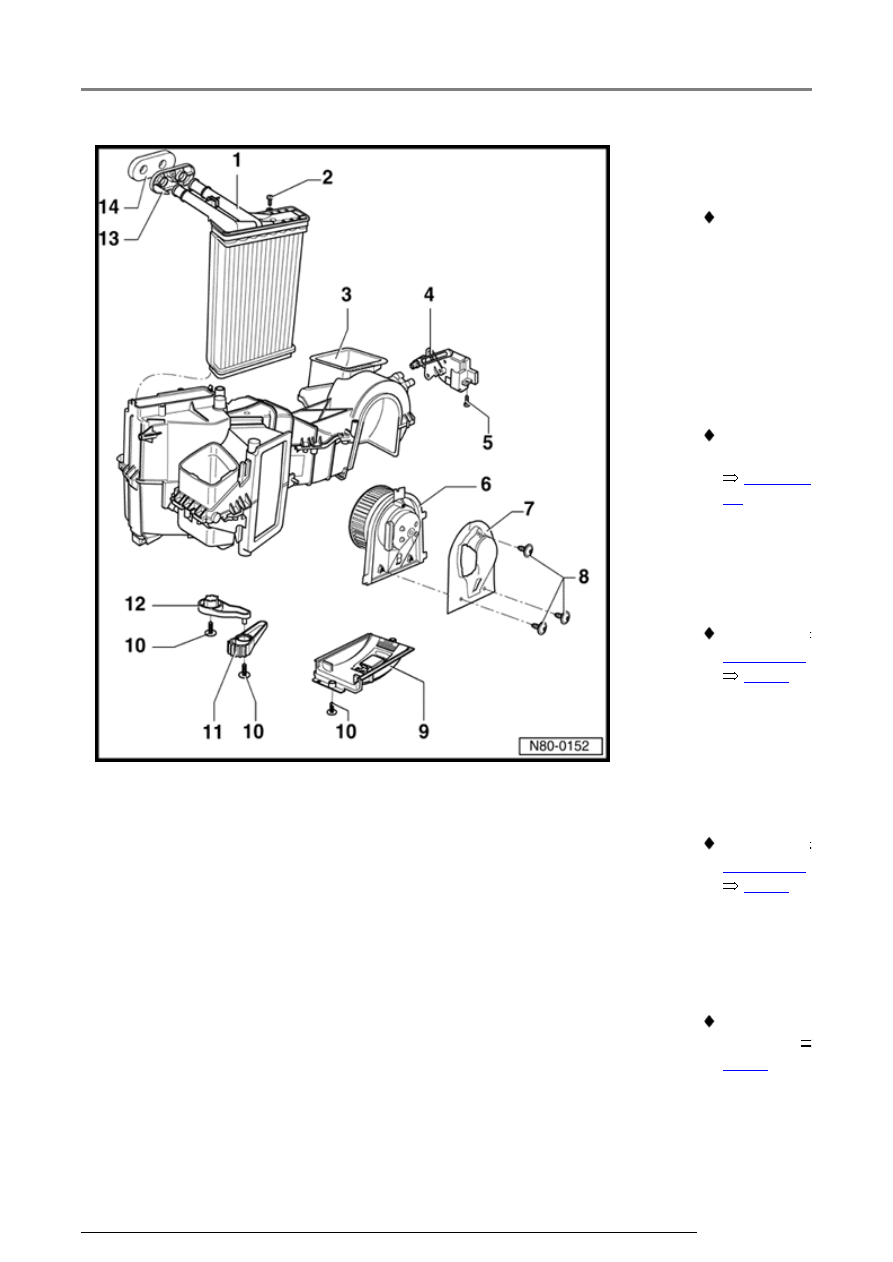

80-20





2 - Self tapping

screw

 Use if

retainer clips
break

3 - Air

distribution
housing

4

-

Servo motor for
fresh/recirculating
air door -V154-

 Removing

and installing



Page 80

22



5 - Self tapping

screw

6 - Fresh air

blower -V2-

 Removing

Page 80-7

 ,



Fig. 3



7 - Cover

8 - Self tapping

screw

9 - Series resistor

-N24-

 Removing

Page 80-7

 ,



Fig. 3



10 - Sheet metal

screw

11 - Central flap

lever

 Installing and

adjusting

Fig. 1



12 - Temperature

flap lever

13 - Base plate

Heating and ventilation system, servicing

13/2/2005

14 - Heater

core/bulkhead
seal

 Installation

position



Fig. 2



Heating and ventilation system, servicing

13/2/2005

80-21





The central flap pinion has an
adjustment mark.

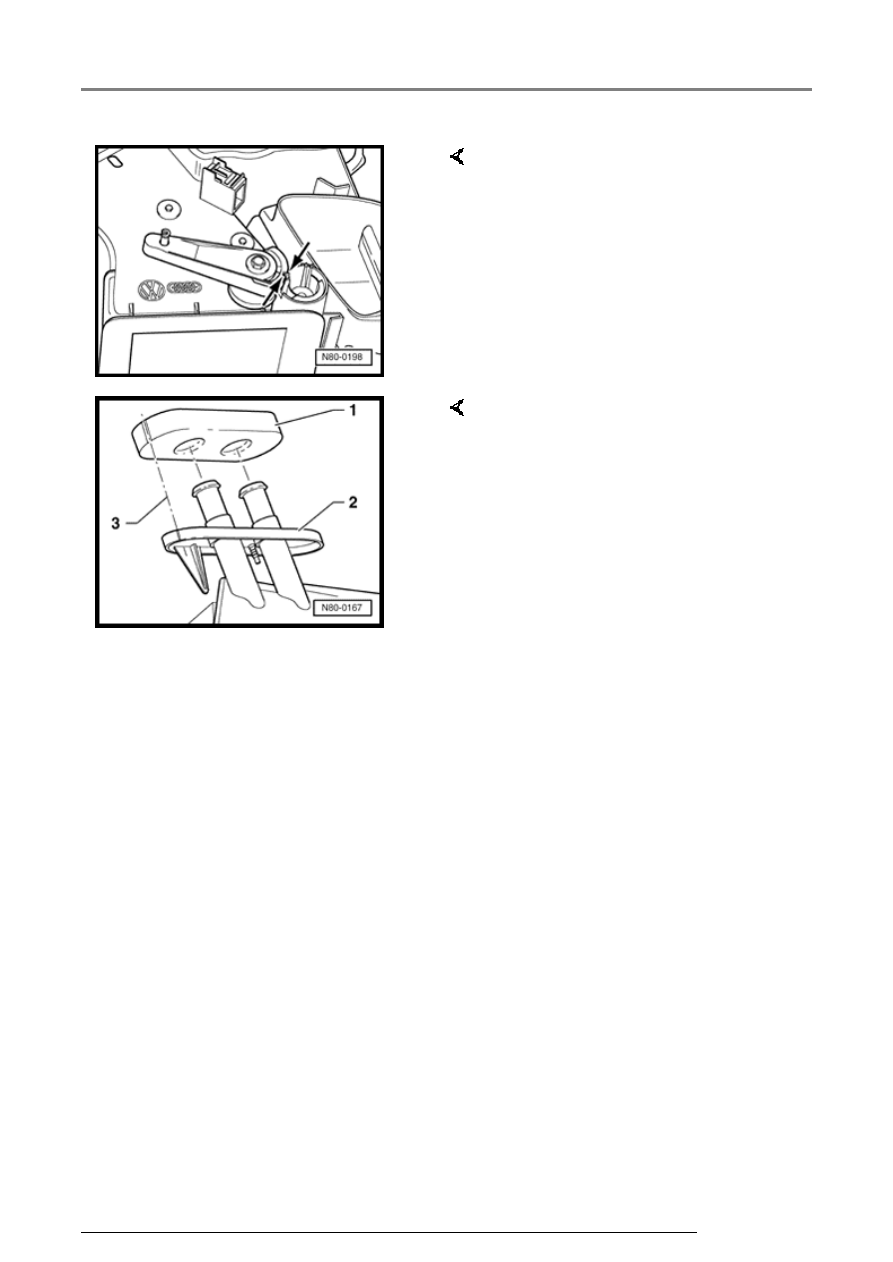

Fig. 1

Central flap lever,
installing and adjusting

-  Install the lever so that the

notches on the lever and the
pinion align -arrows-.



The seal between the heater core
and the bulkhead has a positioning
mark.

Fig. 2

Heater core/bulkhead
seal, installation
position

-  Install seal -1- so that the notches

on the seal and the base plate -2-
align -3-.

Heating and ventilation system, servicing

13/2/2005

80-22







Servo motor for
fresh/recirculating air door -V154-,
removing and installing





Removing





-  Remove glove box.







Repair Manual, Body-Interior,

Repair Group 68





Installing

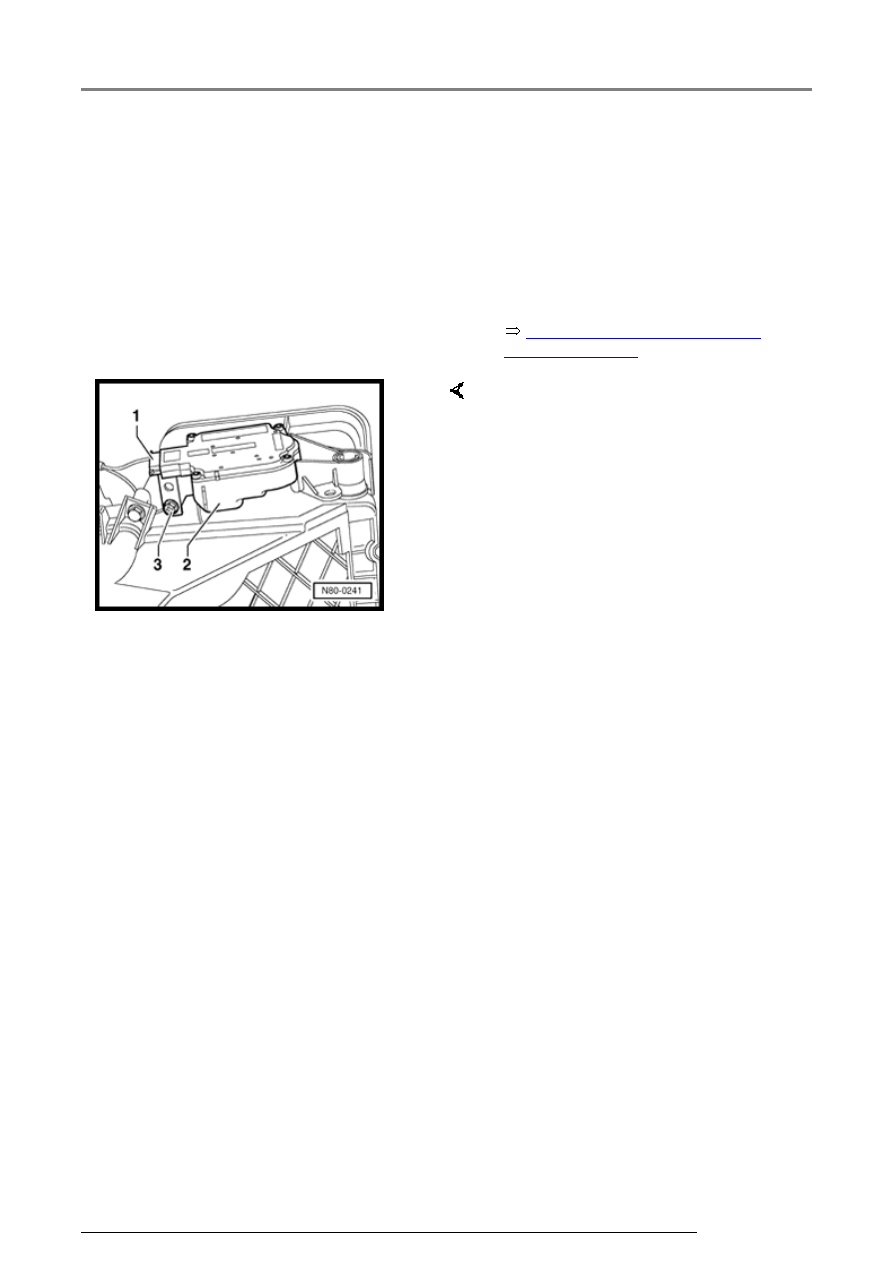

-  Disconnect electrical connector -

1-.

-  Remove screw -3-.

-  Swing motor -2- downward.

-  Disconnect motor -2- from fresh

air/recirculating air flap lever.

-  Engage flap motor -2- with fresh

air/recirculating air lever.

-  Position fresh air/recirculated air

flap lever by hand depending on
position of flap motor.

-  Install screw -3-.

Heating and ventilation system, servicing

13/2/2005
