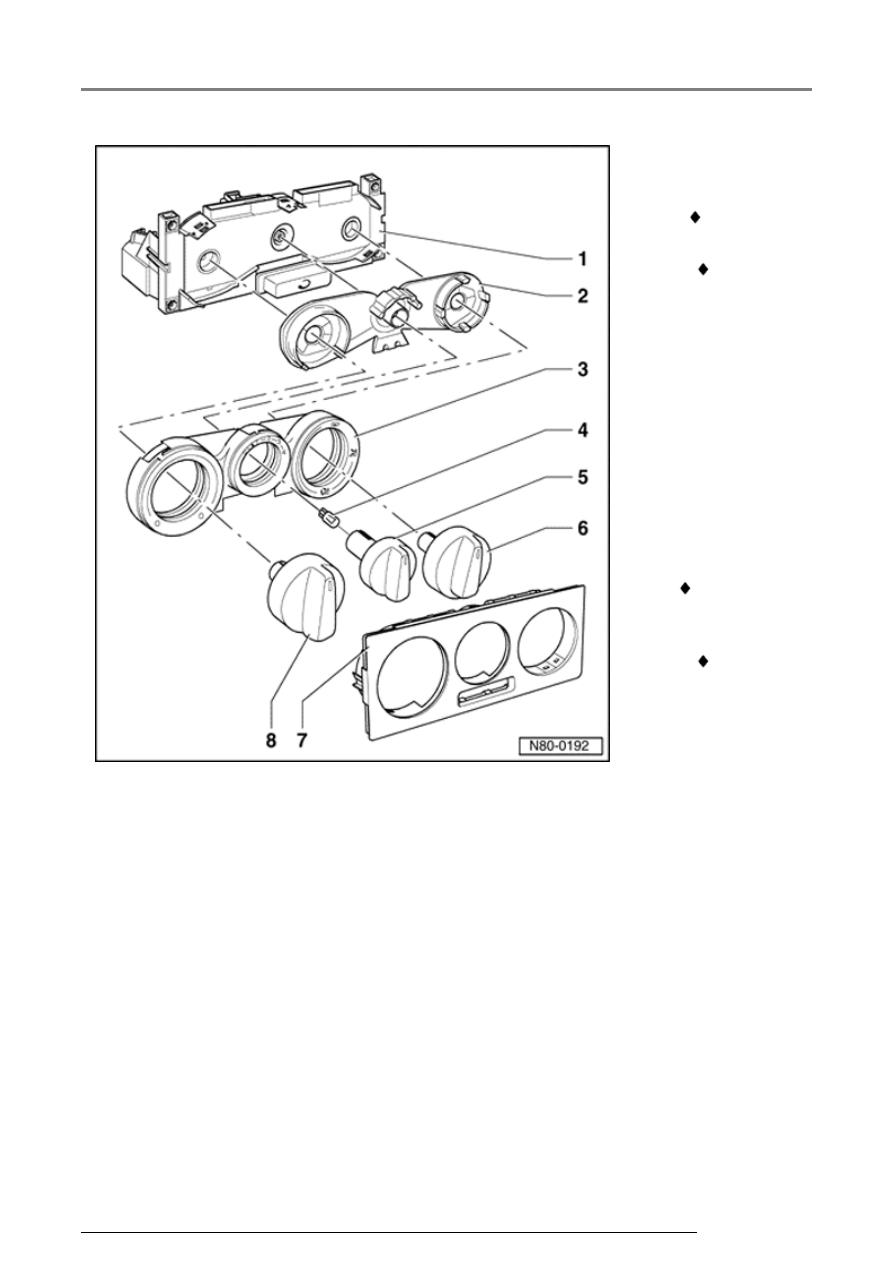

80-23





Heating and
ventilation
controls,
assembly



1 - Heating

and
ventilation
controls

 With fresh

air blower
switch -
E9-

 With fresh

air/recirculating
flap switch -
E159-

 Removing



Page

80-15



2 - Illumination

filter

3 - Trim panel

4 - Fresh air

control
lever light -
L16-

 12V,

1.2W

 Replacing:



- Unclip

trim
panel -
item 7 -
and
rotary
control -
item 5 -.



-

Pull out
bulb
using a
piece of
fuel

Heating and ventilation system, servicing

13/2/2005

hose.

5 - Rotary

control

 For

blower
speed

 To

remove:
Use pliers
with
suitable
plastic or
rubber
protection
on jaws

Heating and ventilation system, servicing

13/2/2005

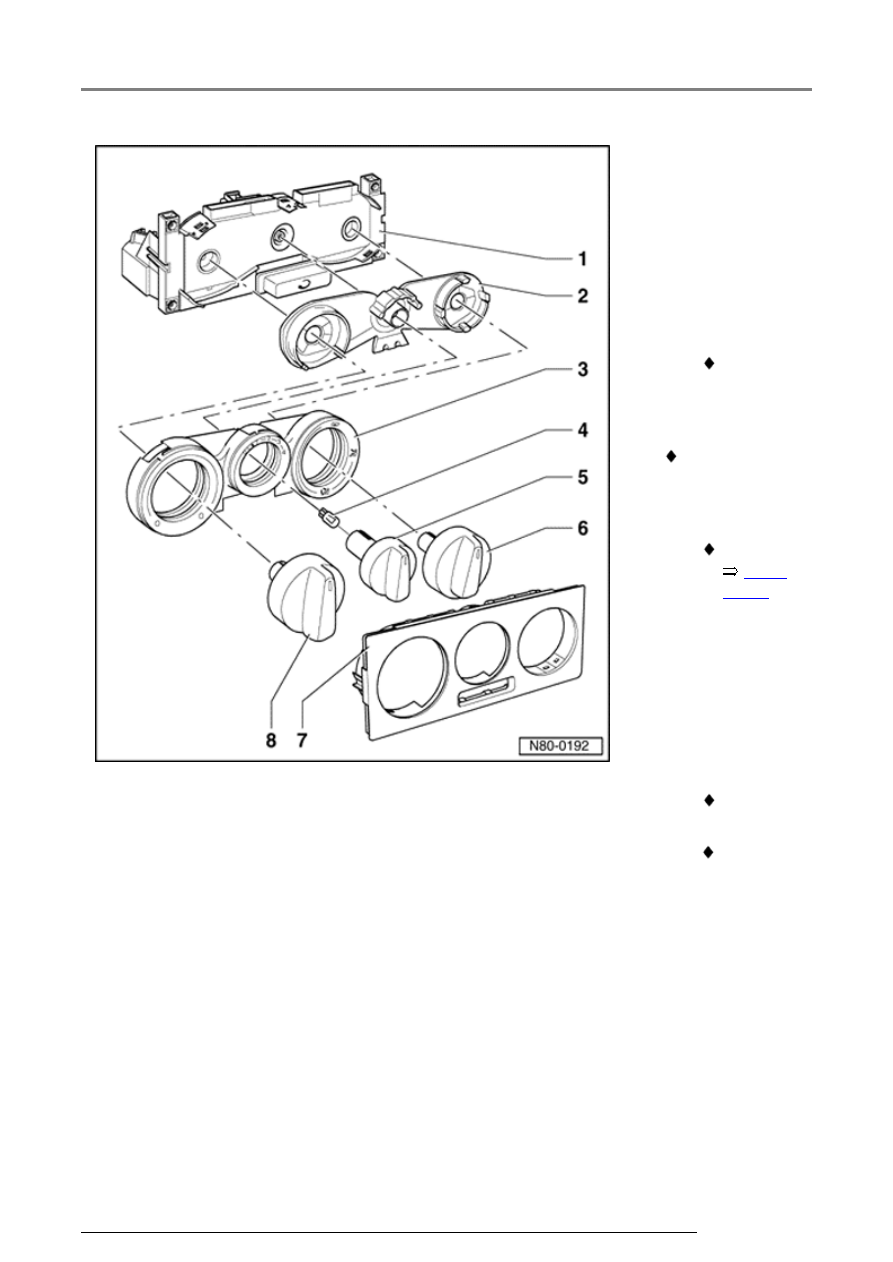

80-24





6 - Rotary

control

 For air

distribution

 To

remove:
Use
pliers
with
suitable
plastic or
rubber
protection
on jaws

7 - Trim

panel

8 - Rotary

control

 For interior

temperature
control

 To

remove:
Use
pliers
with
suitable
plastic or
rubber
protection
for jaws

Heating and ventilation system, servicing

13/2/2005

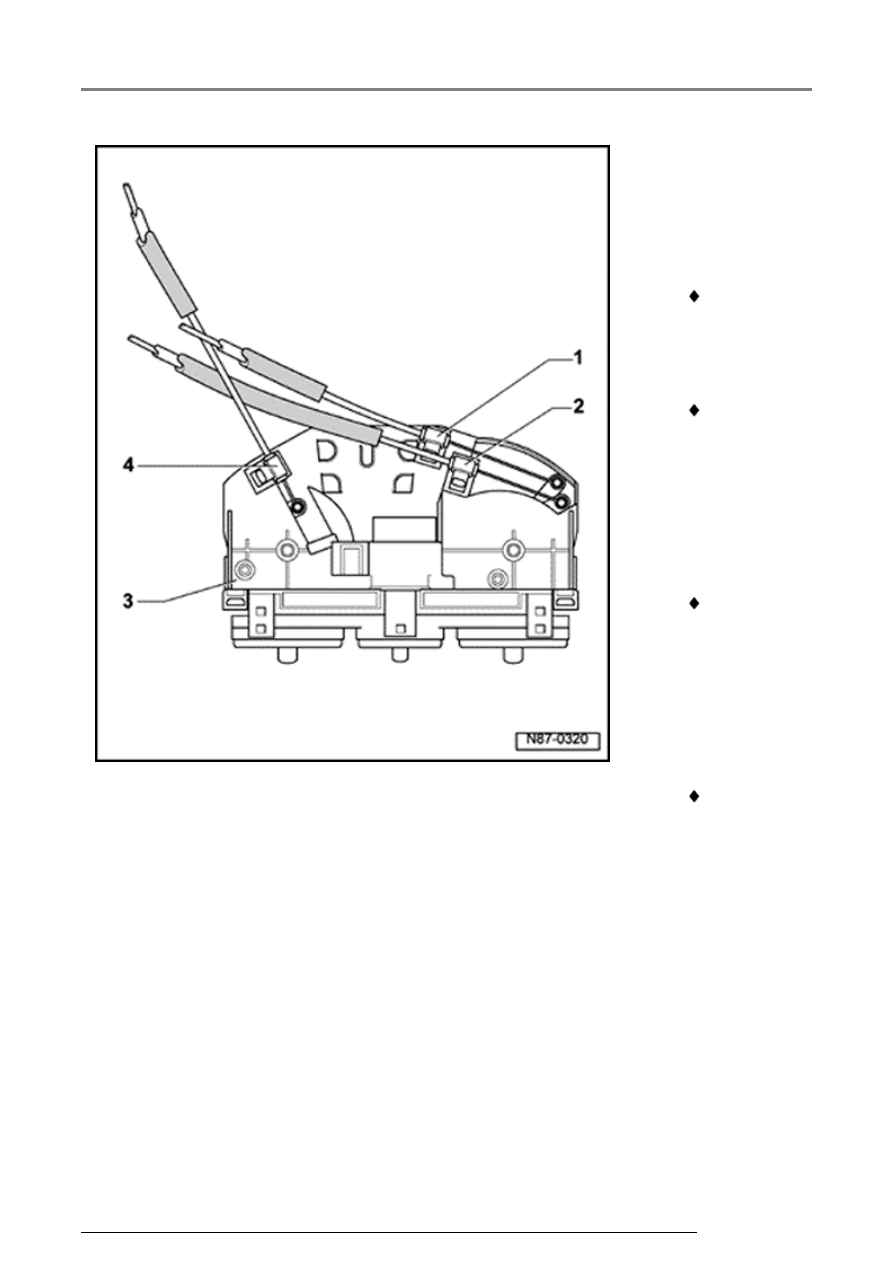

80-25





Cables,
installing
and
adjusting



Notes:

 Cable

sleeve
ends are
color
coded.

 Always

check
cables
before
installing,
replace
binding or
damaged
cables.

 Attach

cables to
remove
controls
first and
then
attach
cables to
levers.

 All air flaps

must
audibly
move onto
end stops
when
turning
controls.

Heating and ventilation system, servicing
