80-13







Passenger's air outlet (Golf and
Jetta), removing



CAUTION!



Be careful not to damage
instrument panel when removing
outlet. Protect instrument panel in
area of trim with adhesive tape
before removing.



Jetta only:



Repair Manual, Body Interior,

Repair Group 68



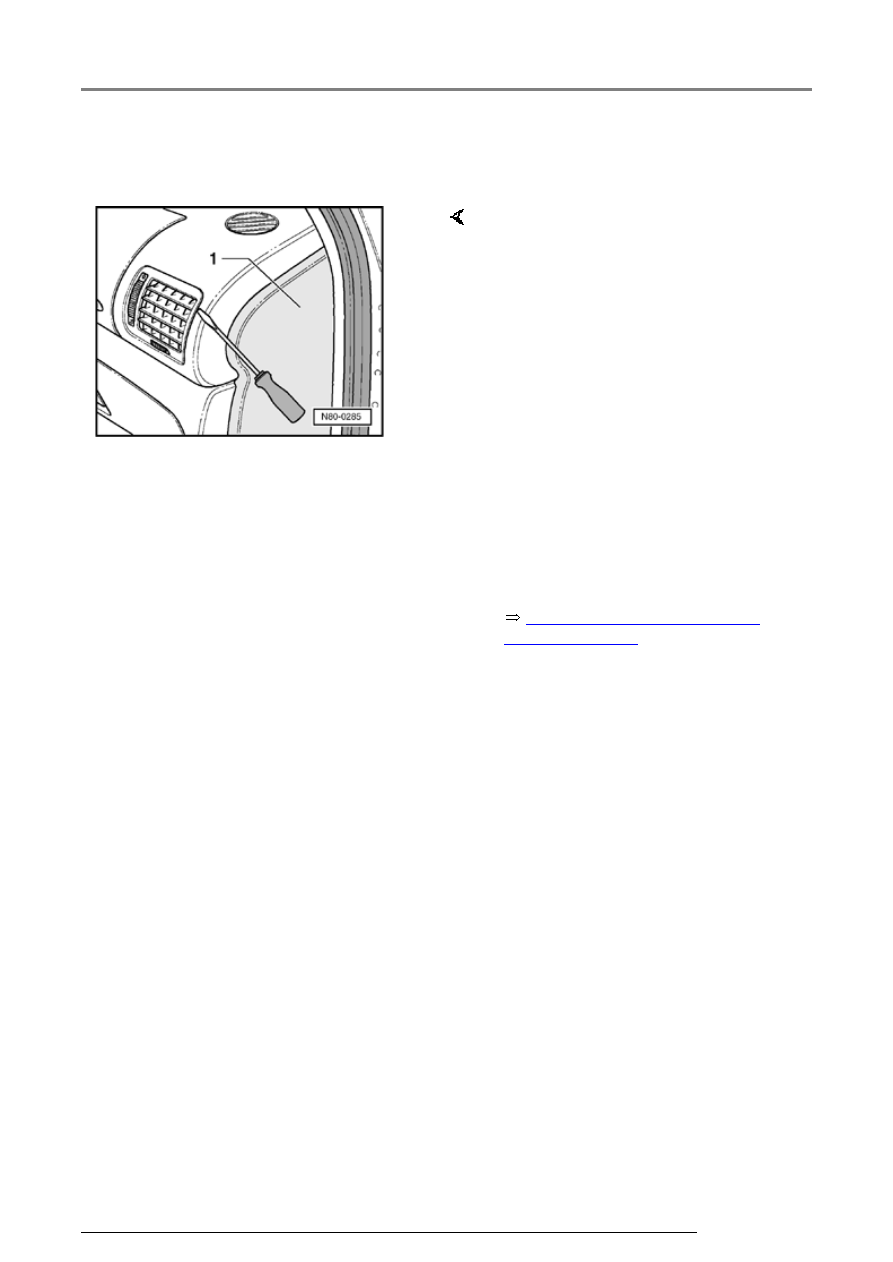

-  Insert small screwdriver between

air outlet housing and instrument
panel and gently pry air outlet
housing out from opening.

-  Pull out air outlet

-  Remove glove box

-  Disconnect electrical connection

for air outlet illumination.

Heating and ventilation system, servicing

13/2/2005

80-14







Driver's air outlet (Golf and Jetta),
removing





First do the following:



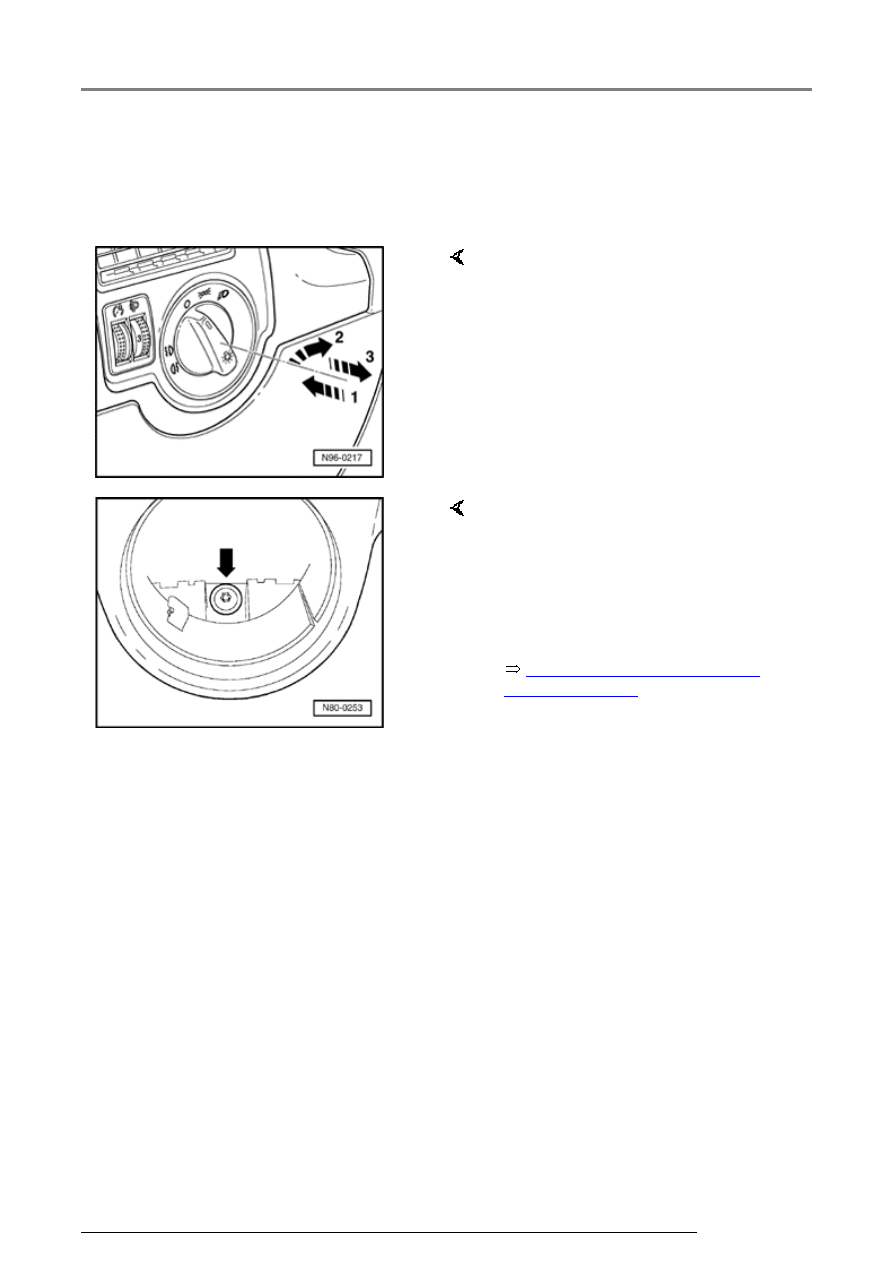

-  Turn (light switch) rotary switch to

"0" position.

-  Press rotary part inward -1- and

turn slightly to right -2-

-  Hold rotary part in this position

and pull light switch out -3-.

-  Disconnect electrical connection.



Jetta only:



Repair Manual, Body Interior,

Repair Group 68



-  Remove screw -arrow-.

-  Pull out air outlet

-  Remove glove box

-  Disconnect electrical connection

for air outlet illumination.

Heating and ventilation system, servicing

13/2/2005

80-15







Heating and ventilation
controls, removing and
installing







Special tools and equipment
required



First do the following:



Repair Manual, Body-Interior,

Repair Group 68





Repair Manual, Body-Interior,

Repair Group 68





Repair Manual, Body-Interior,

Repair Group 68



Removing



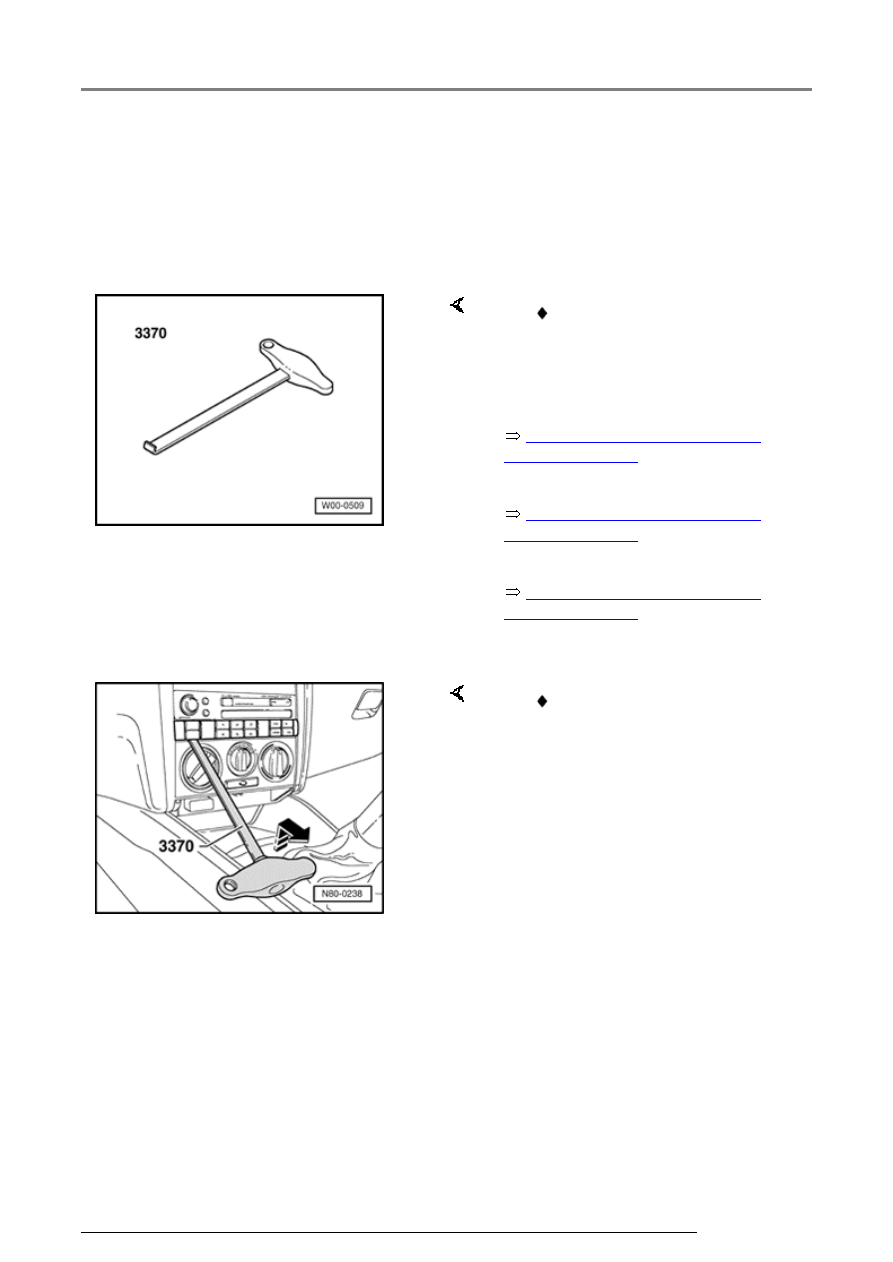

 Special hook 3370

-  Remove glove box

-  Remove steering column cover.

-  Remove center console.





 Pull off heating controls trim

panel with tool 3370.

Heating and ventilation system, servicing

13/2/2005

80-16





After removing controls, check all
cables for free movement.

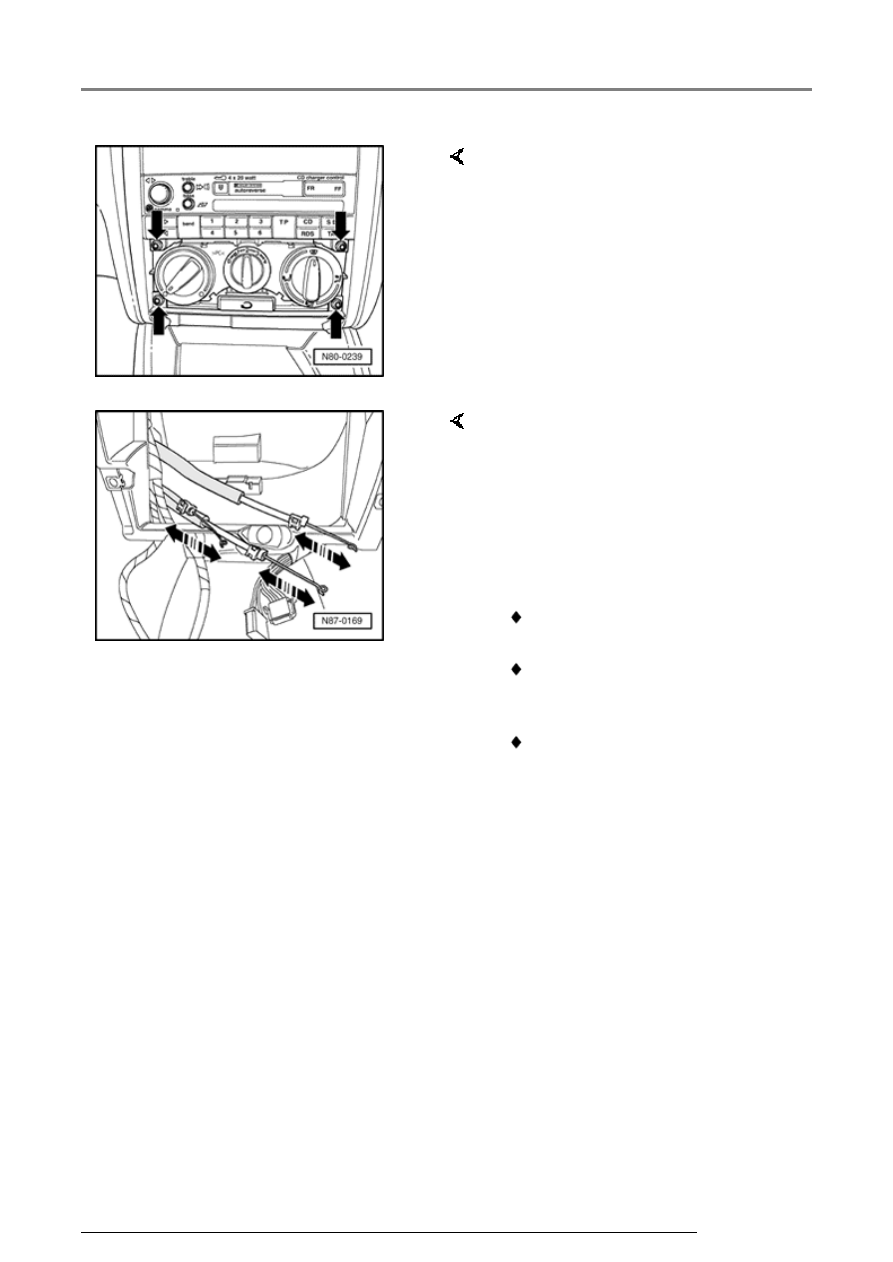

-  Remove screws -arrows-.

-  Remove center trim.

-  Remove controls with cables

attached.

-  Disengage cables from controls.

-  Disconnect electrical connectors.



Installing

Note:

-  Move cables back and forth in

direction of arrows.

-  Replace cables that are damaged

or hard to move.

 Cable sleeve ends are color

coded.

 All air flaps must audibly move

onto end stops when turning
controls.

 Always check cables before

installing. Replace binding or
damaged cables.
