66 - 2



Outside rear view mirror



Tools



Special tools, testers and auxiliary items required

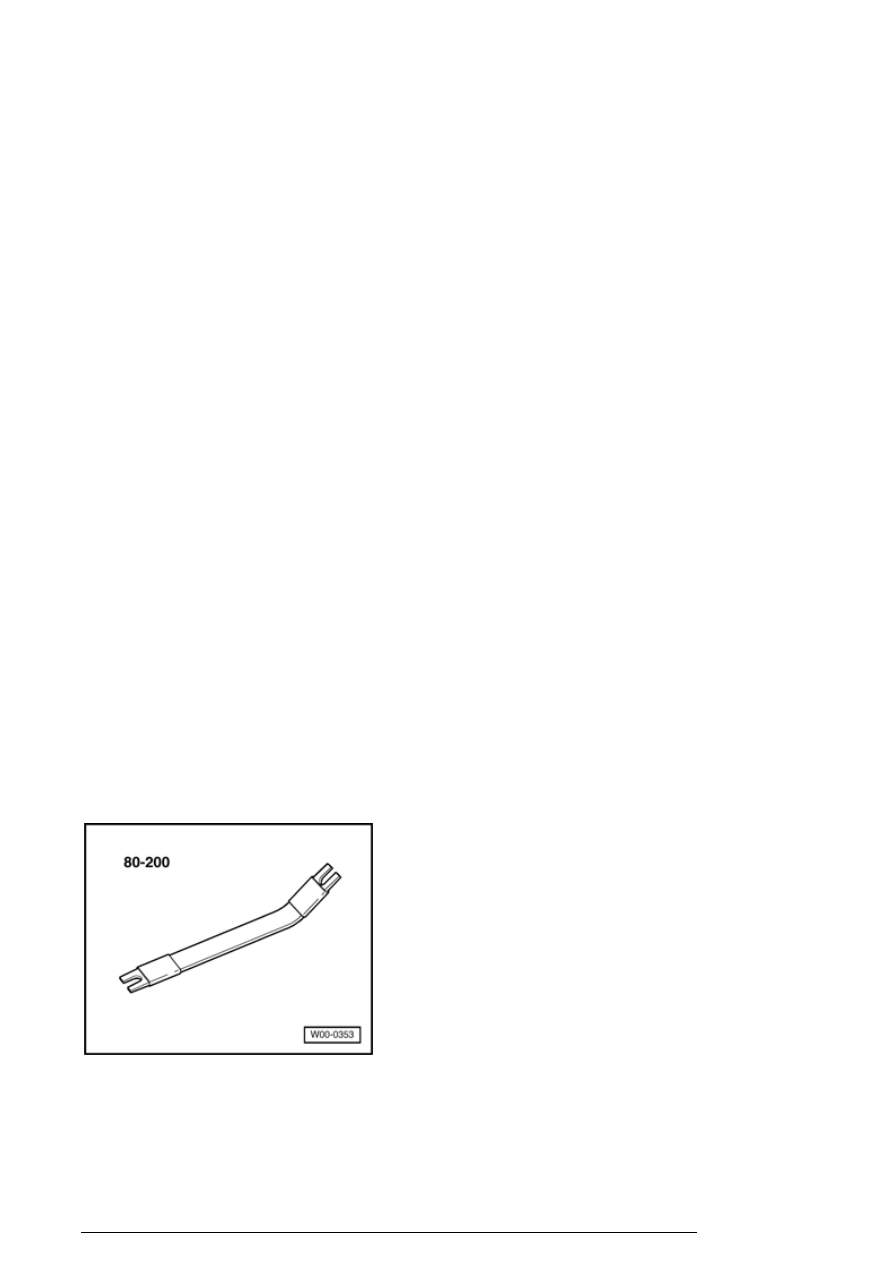

Pry lever 80-200


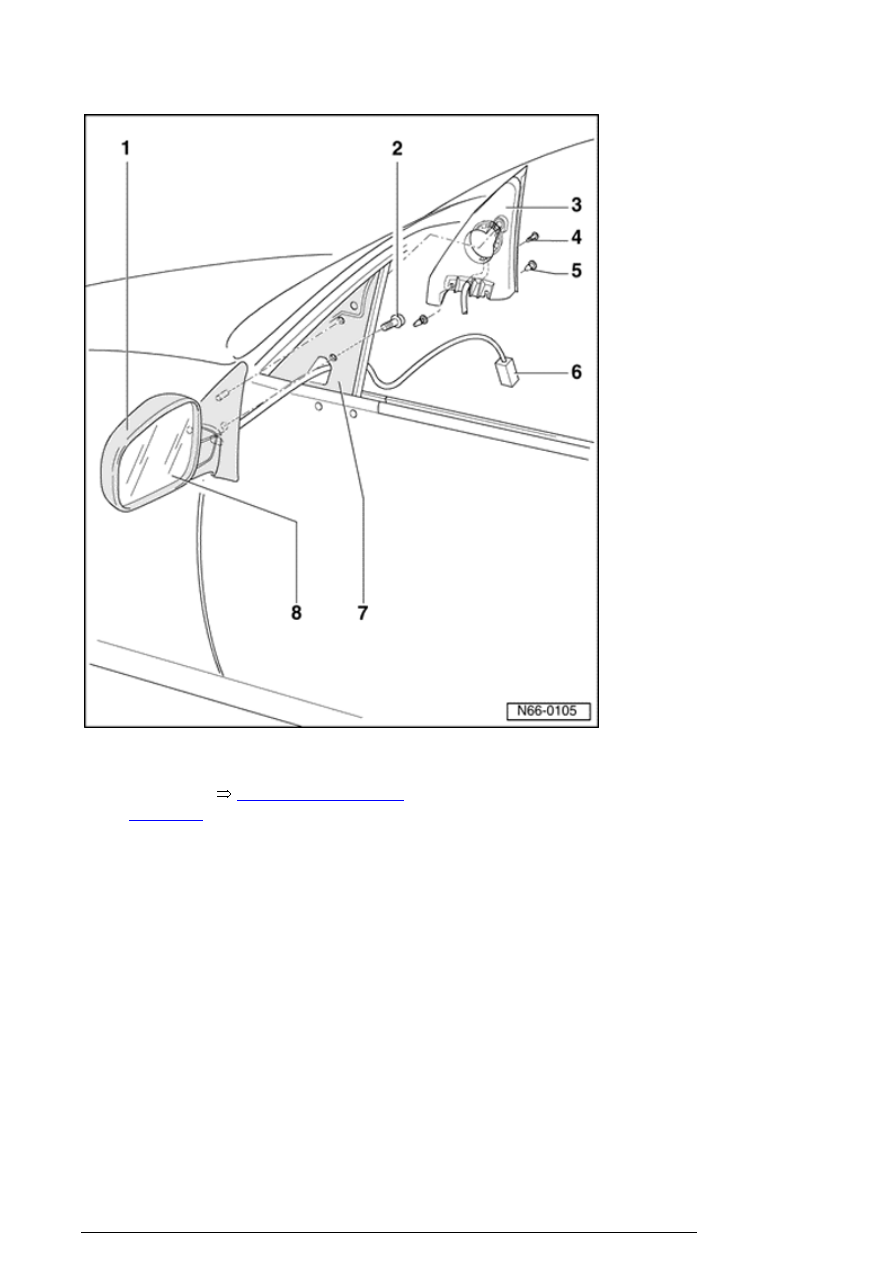

Outside rear view mirror, assembly
overview

Outside rear view mirror

13/2/2005



1. Mirror housing

¡

Removing



66-2, Mirror housing,

removing

 .

¡

Material - ABS



2. Bolt

¡

10 Nm



3. Cover for outside rearview mirror



4. Bolt

5. Clip

6. Connector

7. Insulation

Outside rear view mirror

13/2/2005



8. Mirror lens

¡

Removing

¡

Installing:



¡

Only press on center of glass -
always use protective gloves



- Press off mirror lens first
at bottom, then at top
special tool Pry lever 80-
200 protect mirror housing
from damage.

- Insert mirror lens into
mount with guide pins and
press on.

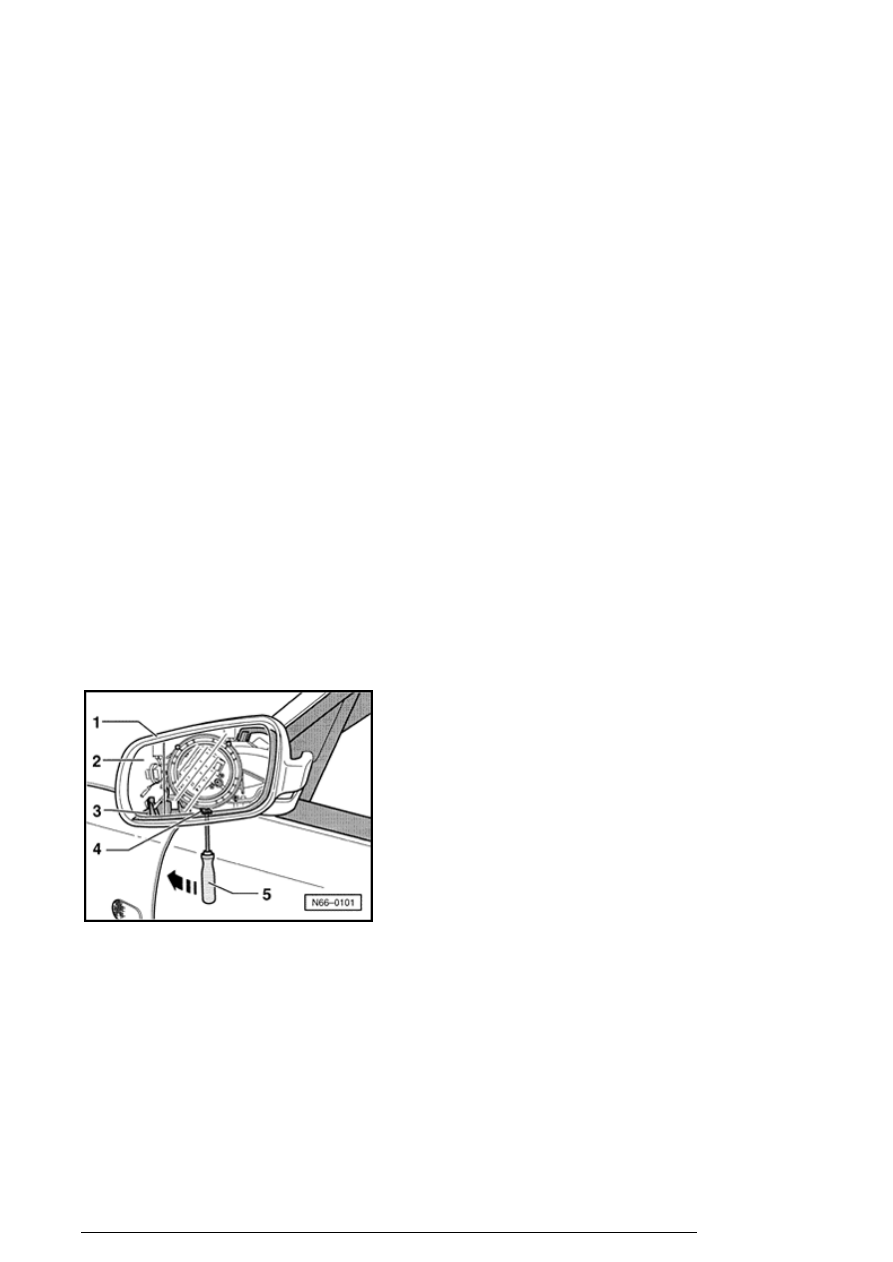

Mirror housing, removing

- Fold rearview mirror toward front for easier installation.

- Set mirror lens - 2 - vertically (otherwise mirror housing
may remain hanging on mirror lens when tightening).

- Insert screwdriver - 5 - through assembly hole of mirror
carrier up to clamp - 4 - .

- Press screwdriver - 5 - in direction of - arrow - (clamp - 4
- releases mirror housing by doing this).

Outside rear view mirror

13/2/2005

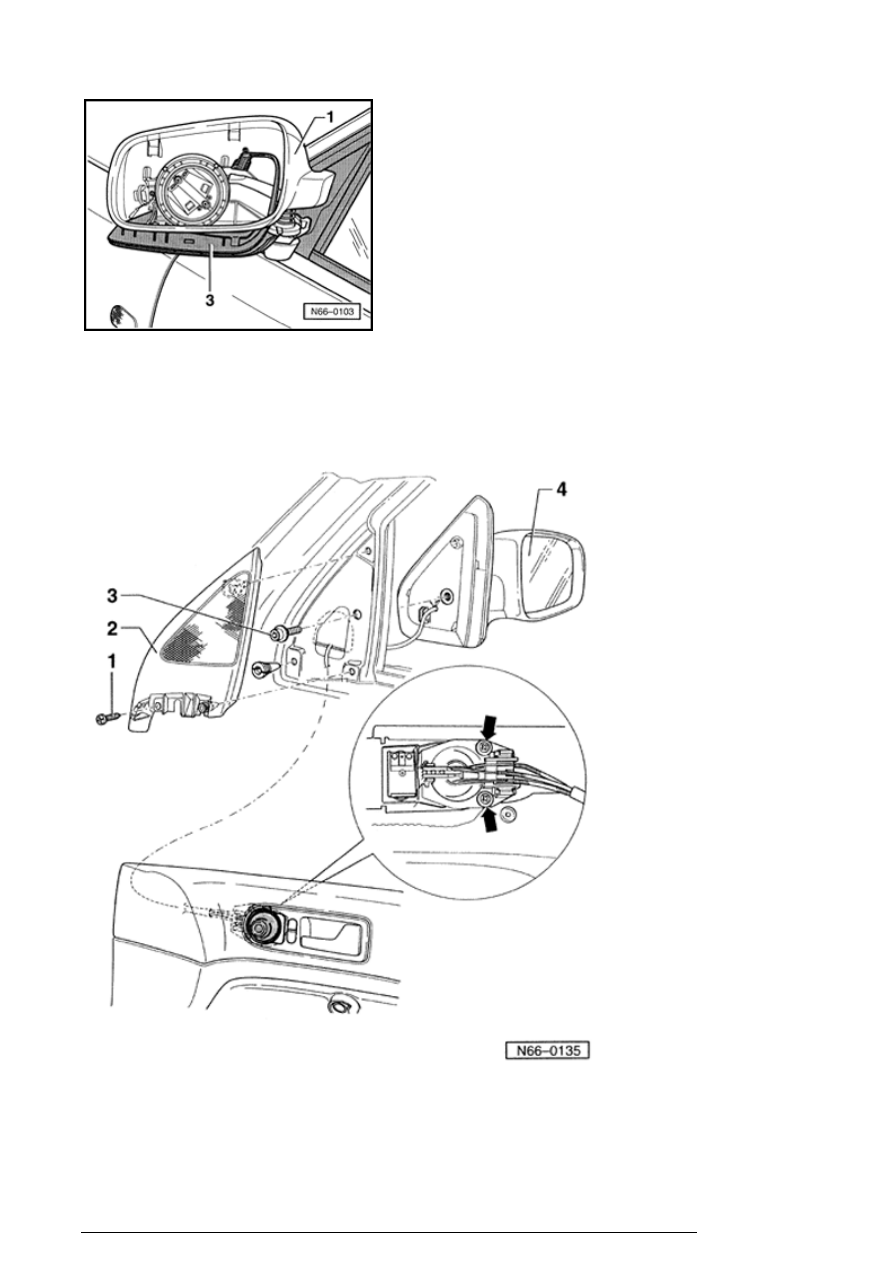

- Remove mirror housing - 1 - upward from mirror carrier - 3
- .

Outside rear view mirror (manual), removing

- Removing front door trim
