Volkswagen Golf / Golf GTI / Jetta. Manual - part 720

.



Repair Manual, Body Interior, Repair

Group 70, Door trim



- Remove mirror adjuster from inside of
door trim - arrows - .

- Remove bolt - 1 - and unclip cover - 2 - .

- Remove insulating foam from mirror
triangle.

- Remove bolt - 3 - and remove rearview
mirror - 4 - from front door.

Outside rear view mirror

13/2/2005

66 - 3

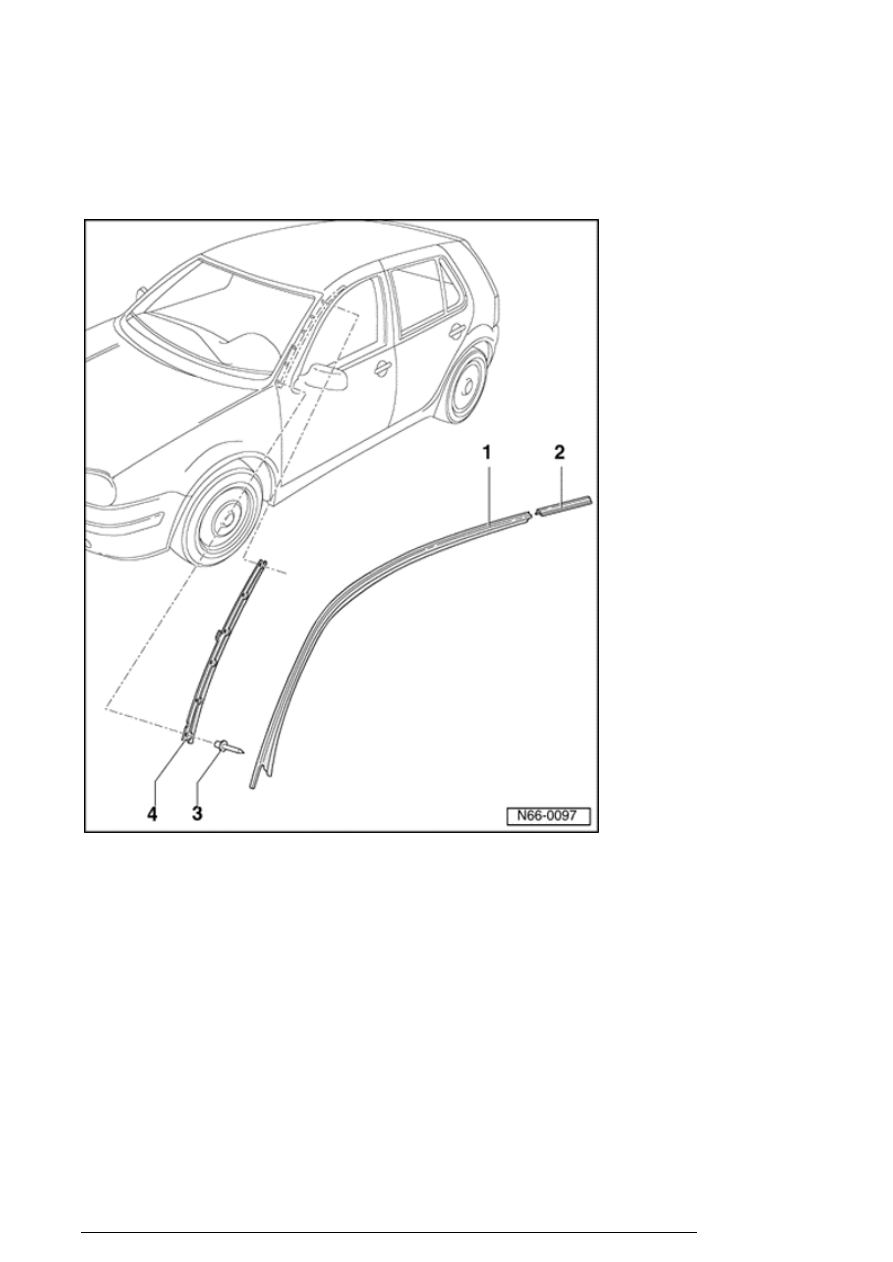

Roof moldings



Roof molding



1. Roof molding

¡

Do not bend roof molding

¡

Installing:





2. Cover strip

¡

Installing:



- Align roof molding at B-
pillar (two-door) or C-pillar
(four-door) and continue
installing toward front.

- Insert cover strip into

Roof moldings

13/2/2005





3. Hollow rivet

4. Angle strip

pocket of roof molding up
to stop, then press into roof
channel.



A lubricant may be used for
installation.

Roof moldings

13/2/2005

66 - 4

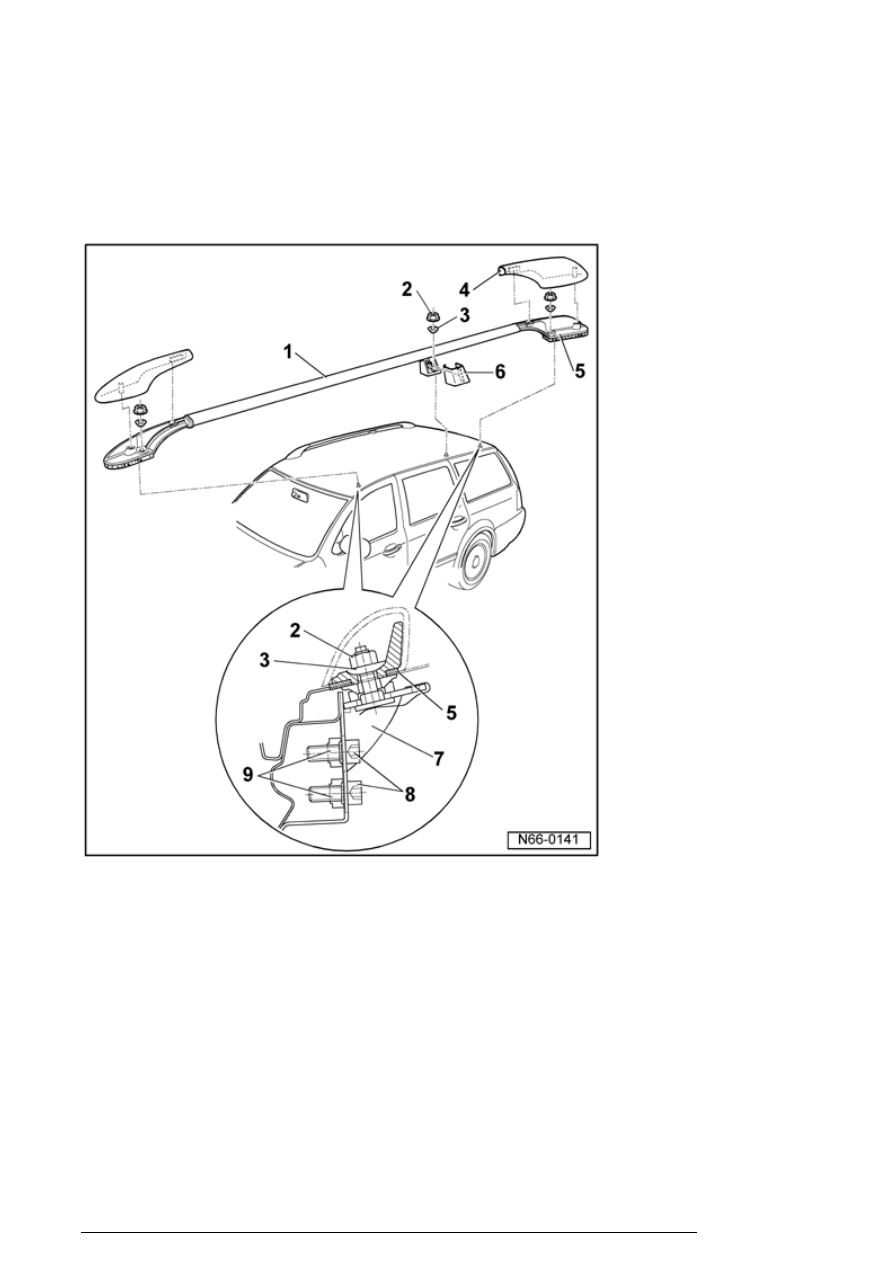

Roof rail



Roof rail, assembly overview



1. Roof rail

¡

Installation sequence: A-pillar, C-
pillar and D-pillar



2. Nut

¡

Qty. 6

¡

23 Nm



3. Taper washer

4. Cover cap

Roof rail

13/2/2005
