Adjustment of zero position may be
necessary if drive motor was removed
while not in zero position or sunroof was
closed or opened via emergency
operation.



Drive motor removed, but electrical wires
connected.

- Move automatic rotary switch to "roof
opened" position.

- Move automatic rotary switch to "roof
closed" position.

- Move automatic rotary switch to "roof
tilted" position.

- Move automatic rotary switch to "roof
closed" position.

- Install drive motor in this position (zero
position) with sunroof closed.

As of calendar week 32/98, "zero
position" can be recognized by a viewing
window on motor (markings must align  -
arrow - ).

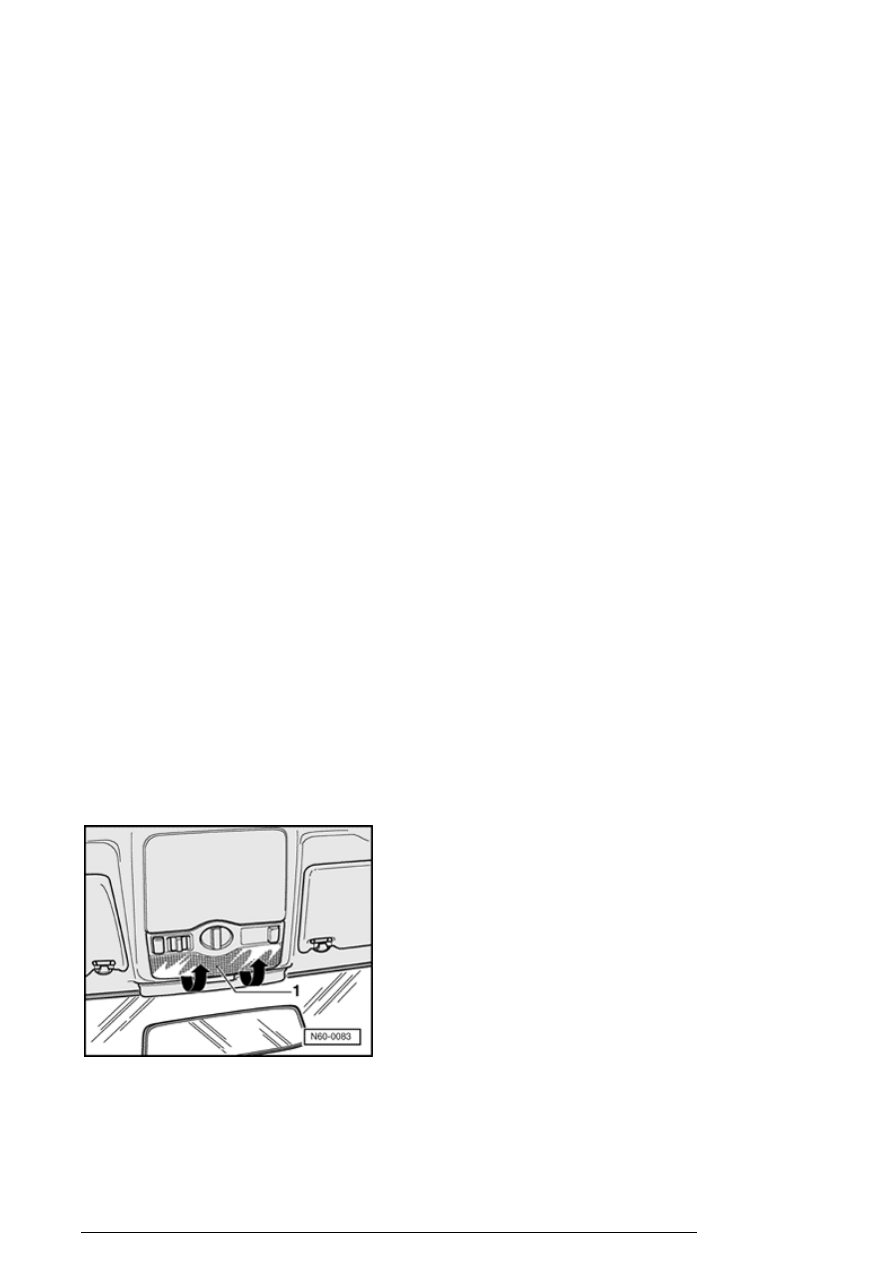

Automatic rotary switch for sunroof,
removing

- Unclip trim - 1 - in direction of - arrow - and remove.

Sunroof with glass panel (Webasto)

13/2/2005

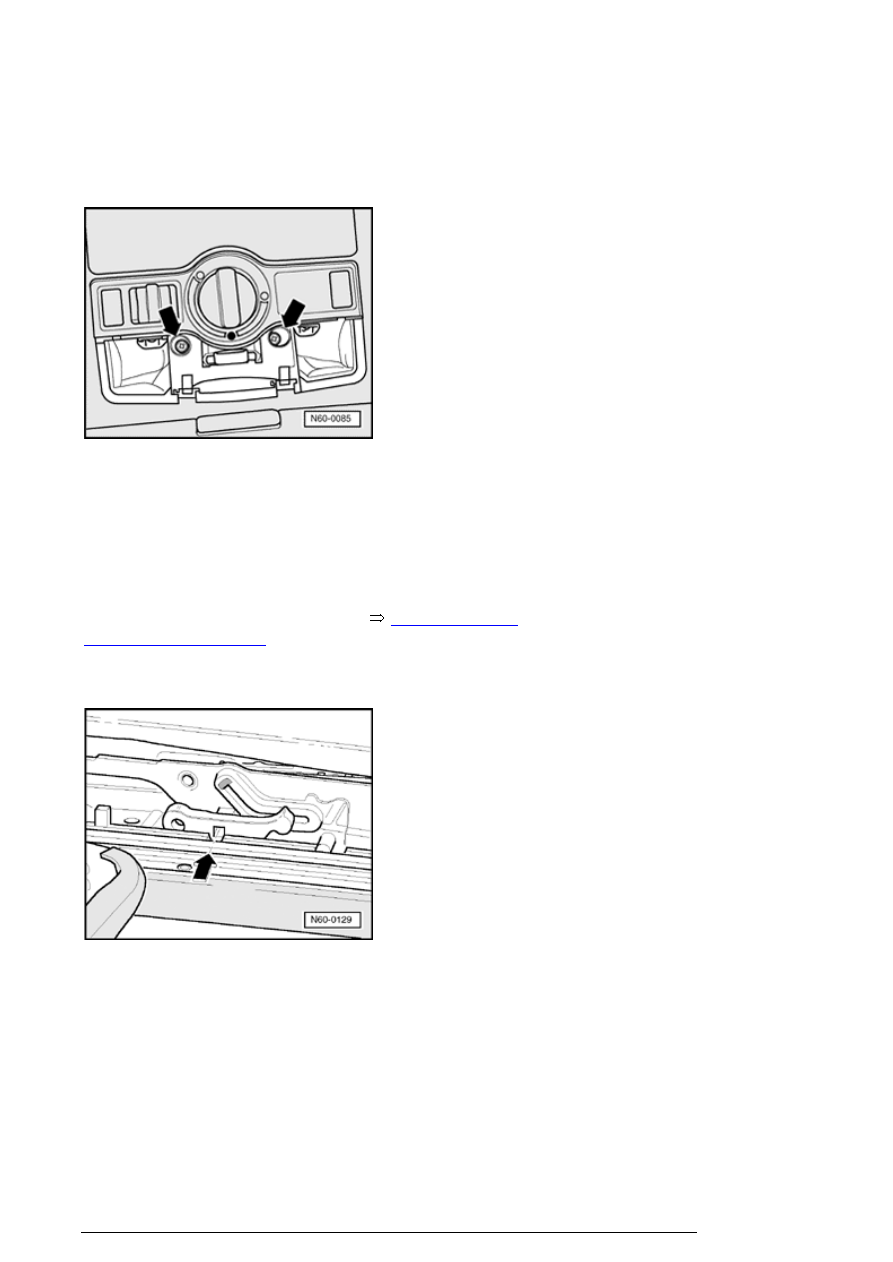

- Remove bolts - arrows - and remove automatic rotary
switch.

- Unclip and disconnect connector.

Parallel movement, checking



- Removing glass panel for sunroof



60-2, Removing

glass panel for sunroof

 .

Vehicles up to calender week 31 1998 (CW 31/98)



Square holes in tilt levers must align with grooves in guide
rails - arrow - .

Vehicles from calender week 32 1998 (CW 32/98)
on



Sunroof with glass panel (Webasto)

13/2/2005

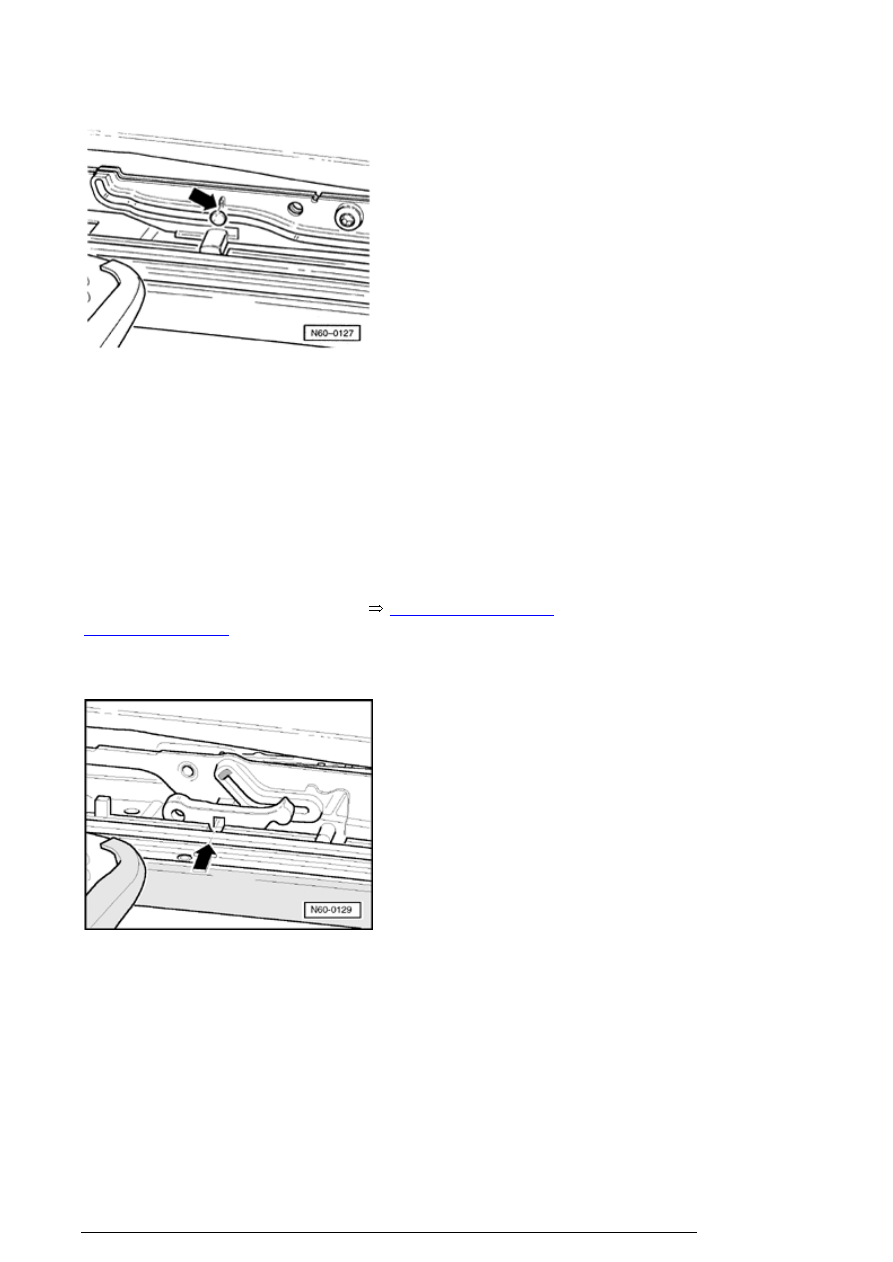

Guide rail pin must align with marking (pin) on guide rail  -
arrow - .

Parallel movement, adjusting

Note:

Parallel movement adjustment can only be performed with
drive motor removed and glass panel (in zero position).


- Removing drive motor for sunroof



60-2, Drive motor for

sunroof, removing

 .

Vehicles up to calender week 31 1998 (CW 31/98)



Square holes in tilt levers must align with cut-outs in guide
rails - arrow - .

- Install drive motor in "zero position" (markings in viewing
window must align).

- Then check zero position.

Vehicles from calender week 32 1998 (CW 32/98)
on



Sunroof with glass panel (Webasto)

13/2/2005





Guide rail pin must align with marking (pin) on guide rail  -
arrow - .

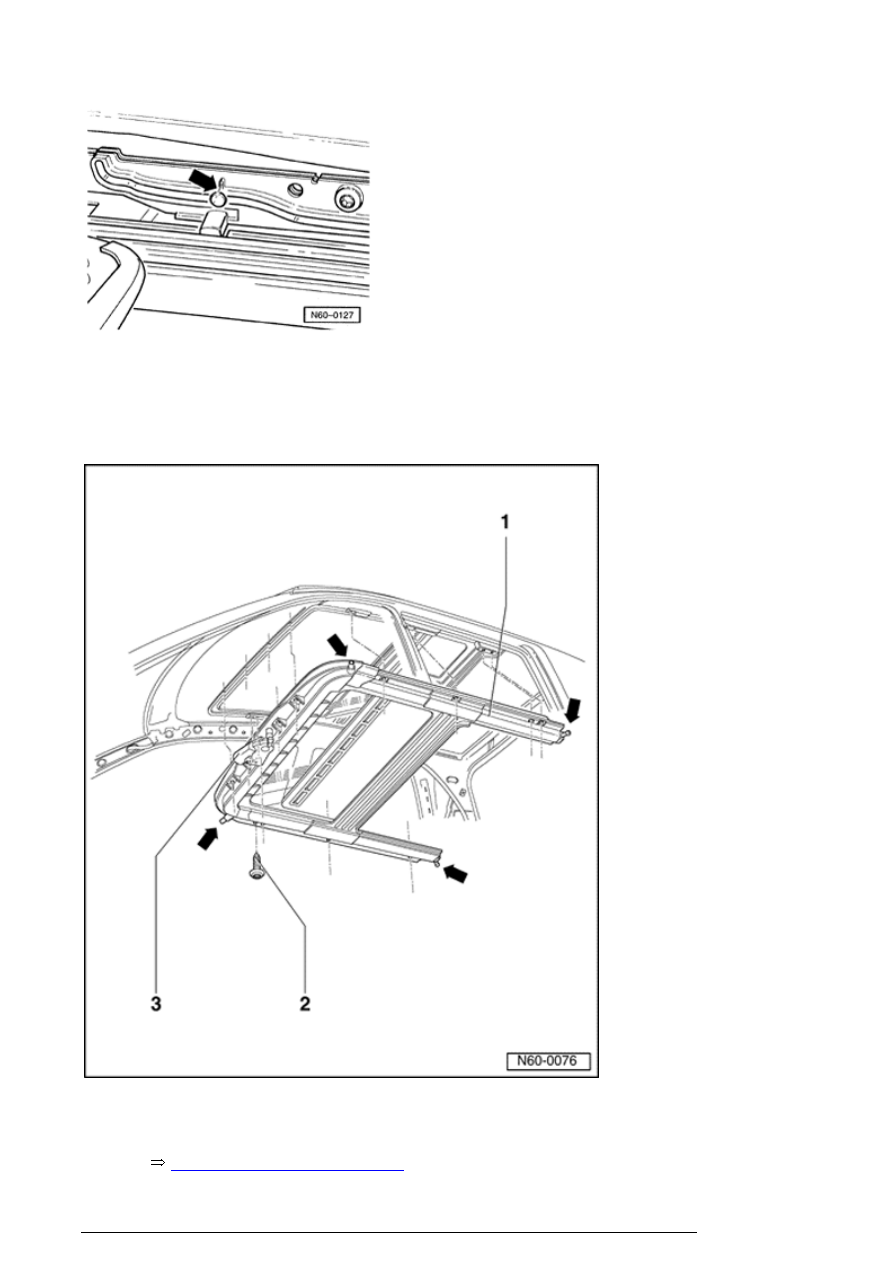

Installation unit, removing and installing





Removing

- Removing automatic rotary switch for
sunroof



60-2, Automatic rotary switch

Sunroof with glass panel (Webasto)

13/2/2005
