48 - 1

Evaluation of accident vehicles



A check list for evaluating the suspension of accident
vehicles can be found here



00-2, Check list for

evaluating the suspension of accident vehicles

 .

Evaluation of accident vehicles

48 - 2





Connecting VAS 5051 and selecting
functions



Special tools, testers and auxiliary items required

n

Vehicle Diagnosis, Testing and Information System
VAS 5051



n

Diagnostic cable VAS 5051/1 or VAS 5051/3



Caution!

n

During a test drive, the testing and measuring
equipment must be secured on the rear seat.



n

When vehicle is being driven, a second technician
must operate this equipment.

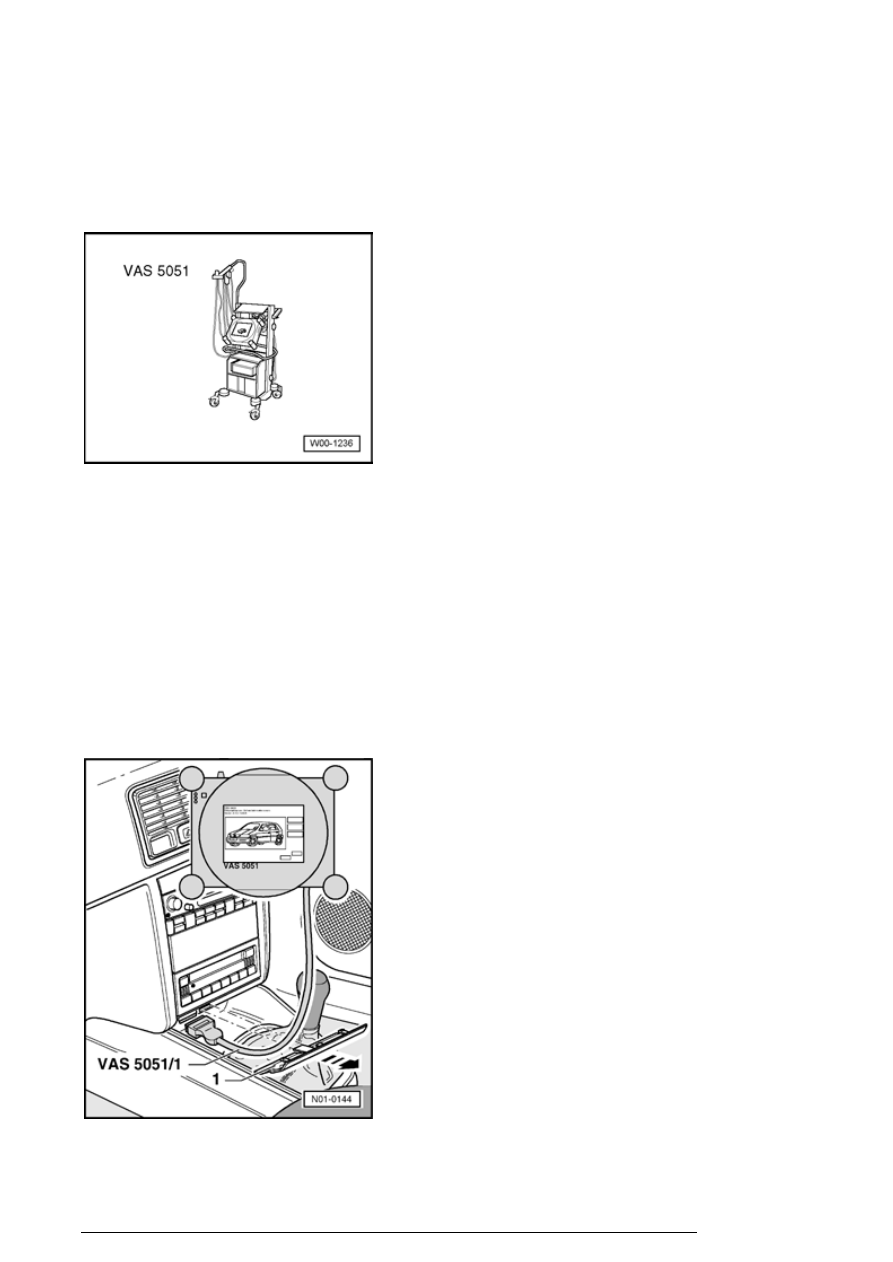

- Pull cover -1- off in direction of - arrow - .

Connecting VAS 5051 and selecting functions



- With ignition switched off, connect tester VAS 5051 to
Data Link Connector using diagnosis cable VAS 5051/1 or
VAS 5051/3.

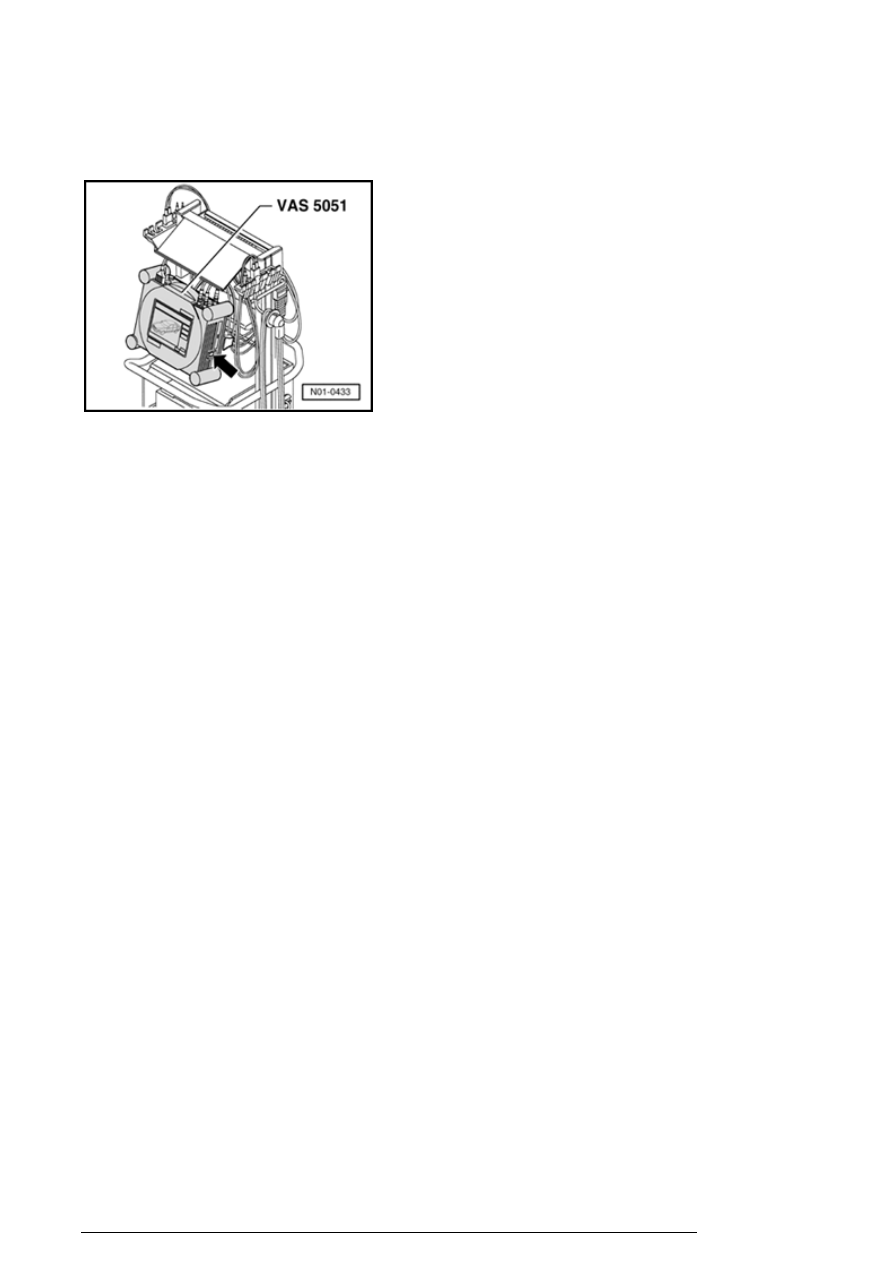

- Connect VAS 5051 Vehicle Diagnosis, Testing and
Information System - arrow - .

The testing and information system is ready to be used
when it shows a vehicle on the screen.

- Switch on ignition.

- Press button/field on display for "Guided Fault Finding".

- Select one after another:

n

Brand



n

Type



n

Model year



n

Version



n

Engine code



- Confirm data entered.

Note:

n

Wait until the vehicle diagnosis, testing and
information system has checked all the available
control modules in vehicle.



- Press Goto button and select "Function/component
selection" function"

Note:

n

Now follow the instructions given on screen to start

Connecting VAS 5051 and selecting functions

the desired functions.



Connecting VAS 5051 and selecting functions
