34-42







Installing





-  Clean input shaft splines and lightly grease with

G 000 100 grease.





   Clutch plate must be able to slide lightly back

and forth on input shaft.





-  Check whether dowel sleeves for aligning

engine/transmission are installed in cylinder
block and install if necessary.





-  Make sure that intermediate plate is correctly

positioned on engine.



Note:

Do not damage power steering line.

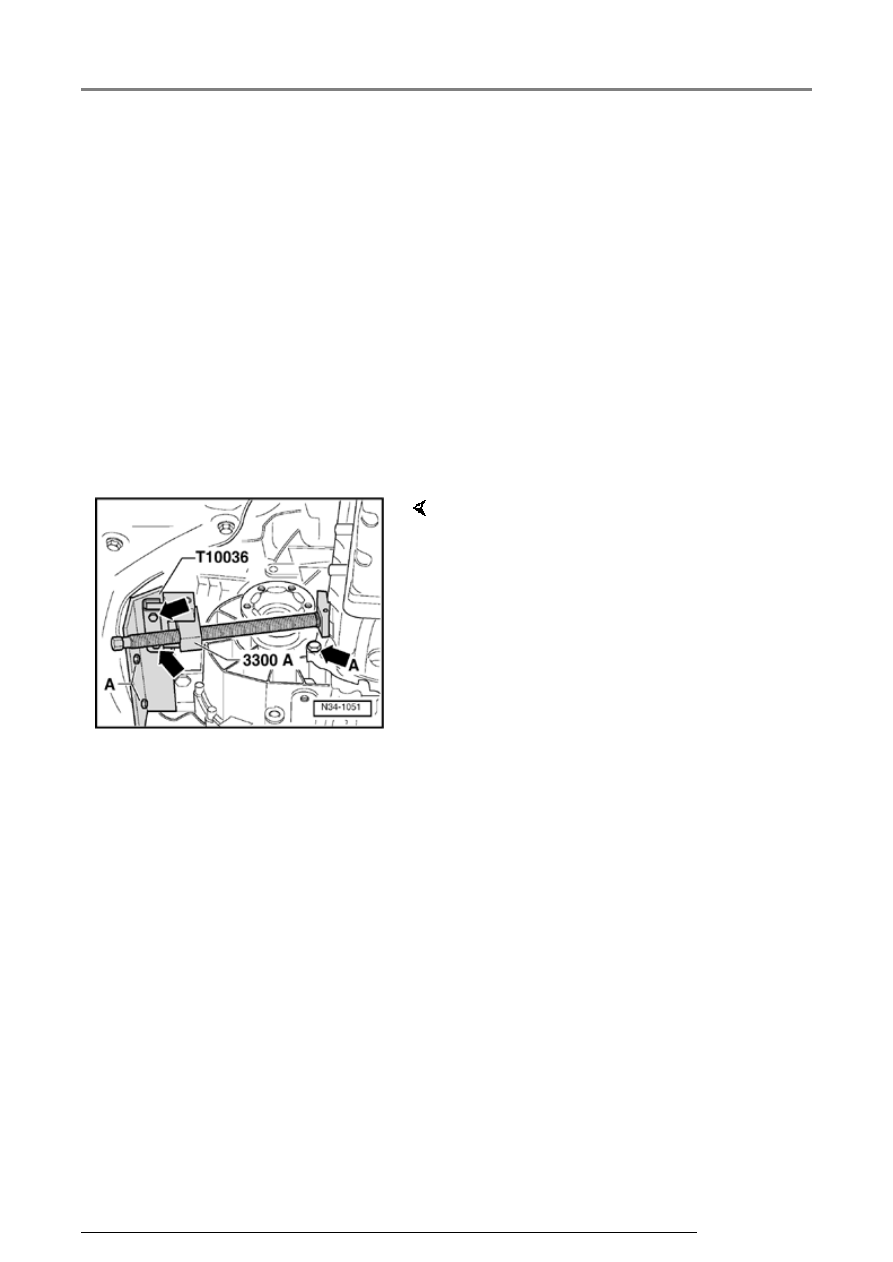

-  Bolt support rail T10036 to both pendulum

support securing holes on subframe (arrows).

-  Install support 3300 A so that it is almost

touching assembly mounting and secure
(arrows).

-  Press engine forward carefully.

Transmission, removing and installing

34-43







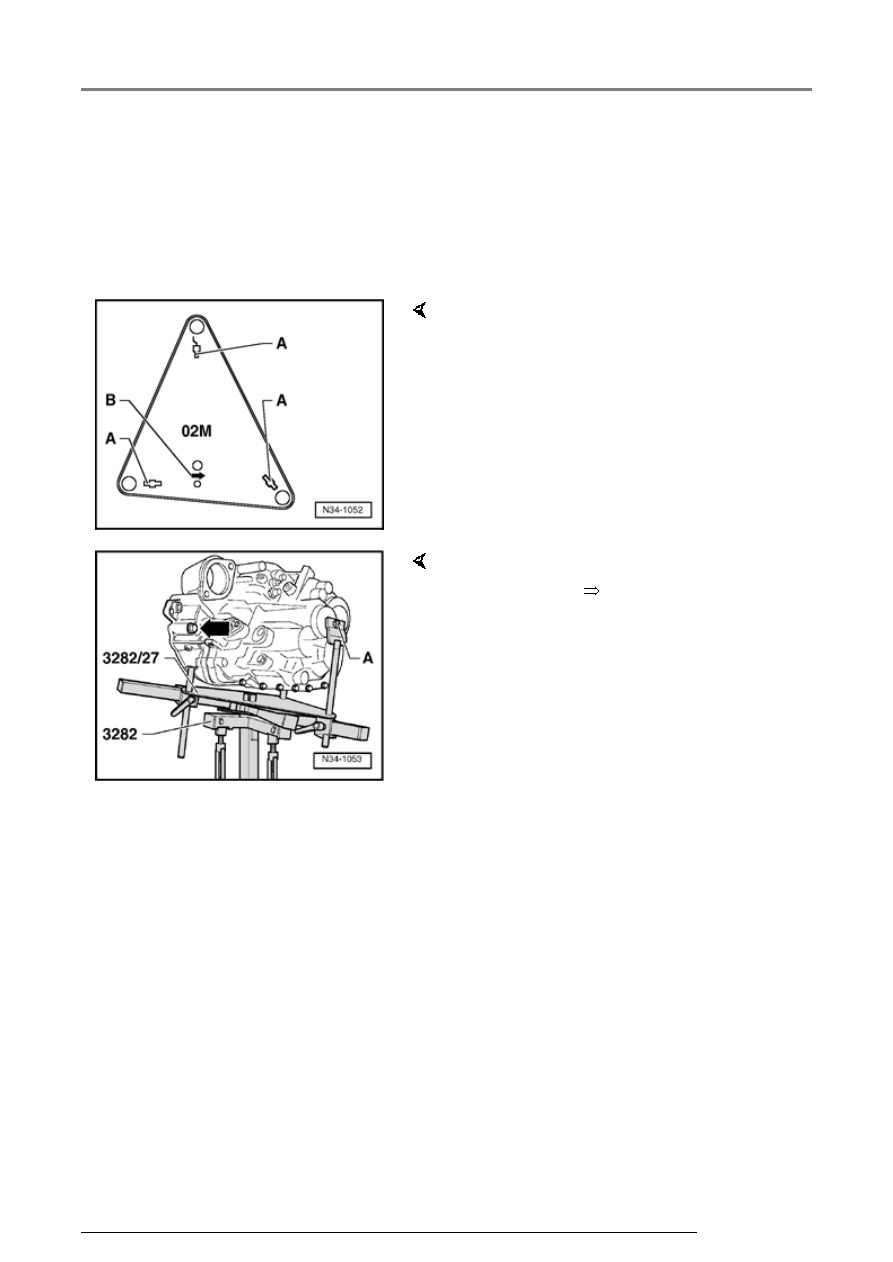

Set up transmission support 3282 with
adjustment plate 3282/27 to install transmission
02M.





-  Align arms of transmission support according to

holes in adjustment plate.



-  Bolt support elements -A-, as illustrated, on

adjustment plate.

-  Place transmission on transmission jack.

-  Align adjustment plate and transmission parallel

with one another.



Note:

Do not damage power steering line.

-  Place transmission jack under vehicle. Arrow

symbol -B- (

 Fig. N34-1052) on adjustment

plate points to front of vehicle.

-  Secure transmission to transmission support

3282 with bolt -A-.

-  Incline transmission to left via spindles of

transmission mounting 3282.

-  Install transmission.

Transmission, removing and installing

34-44







-  Install lower rear engine/transmission

connecting bolt (arrow -A-).





-  Install lower engine/transmission securing

bolts.



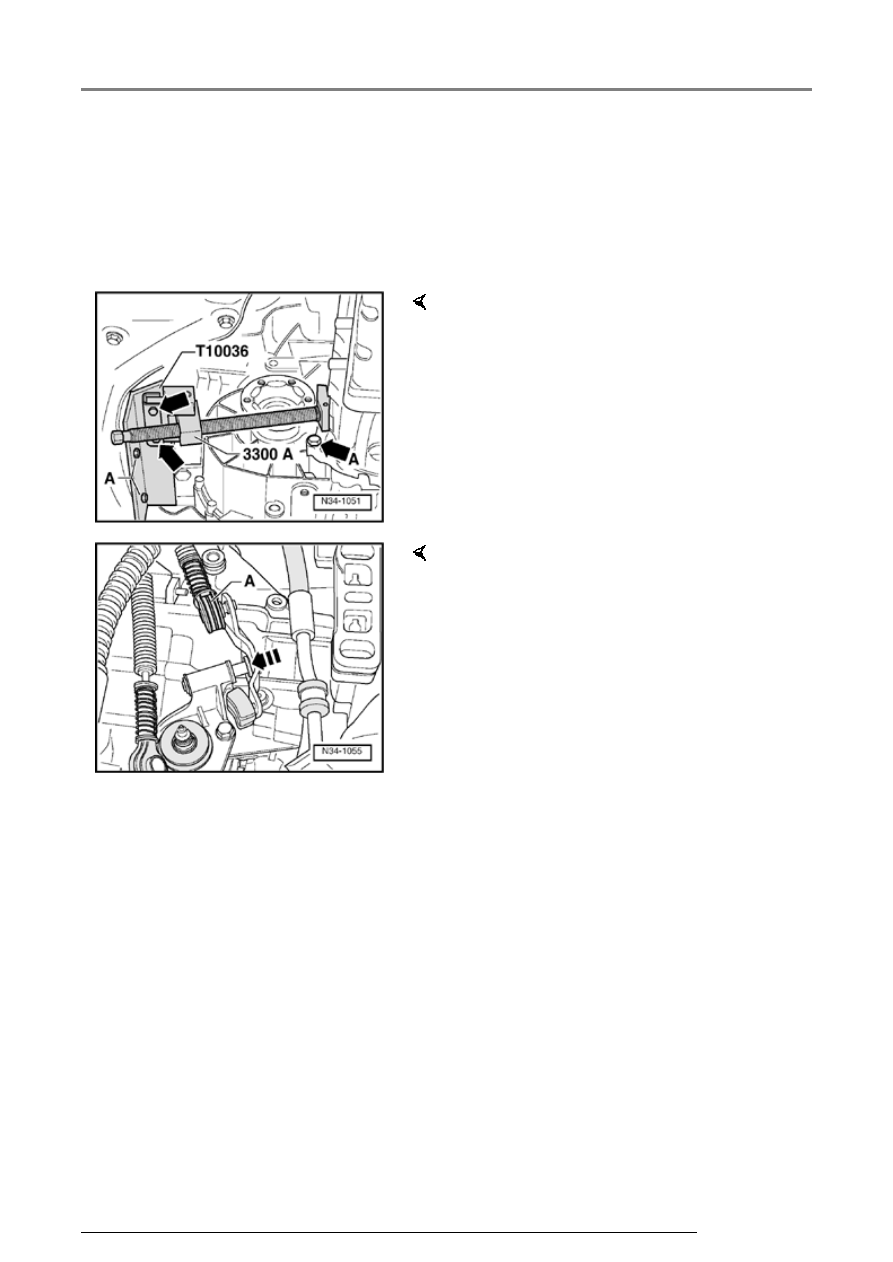

-  Remove pressing device 3300 A (arrows).

-  Remove bolts -A- and remove support rail

T10036.



-  Install gate selector cable -A- with relay lever in

direction of arrow.

Transmission, removing and installing

34-45





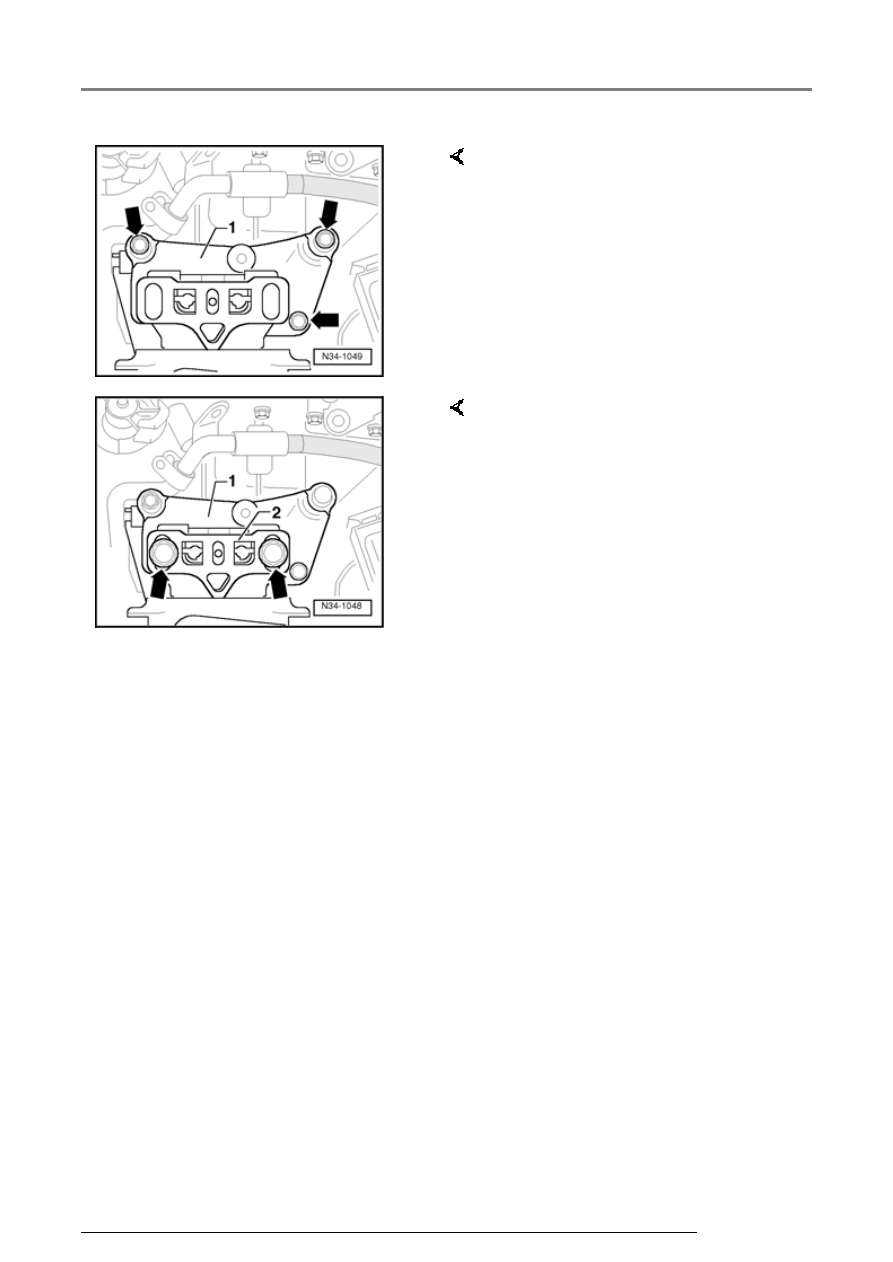

-  Install left mount -1- on

transmission (arrows).

-  Align engine/transmission in

installation position.



-  Install new hex bolts (arrows) for

left assembly mounting -2- in
mount -1-.
