01-119







-  Read readiness code



Page 01-146

 . If the

DTC memory has been erased or the Motronic
Engine Control Module (ECM) -J220- was
disconnected from battery (B+) positive, the
readiness code must be generated again

Page 01-149

 .





If the LED does not flash and the Secondary
Air Injection (AIR) Pump Relay does not
click:





-  Press -C- button to abort output Diagnosis Test

Mode (DTM).

Output Diagnosis Test Mode was aborted

     Indicated on display:

-  Switch off ignition.



Note:

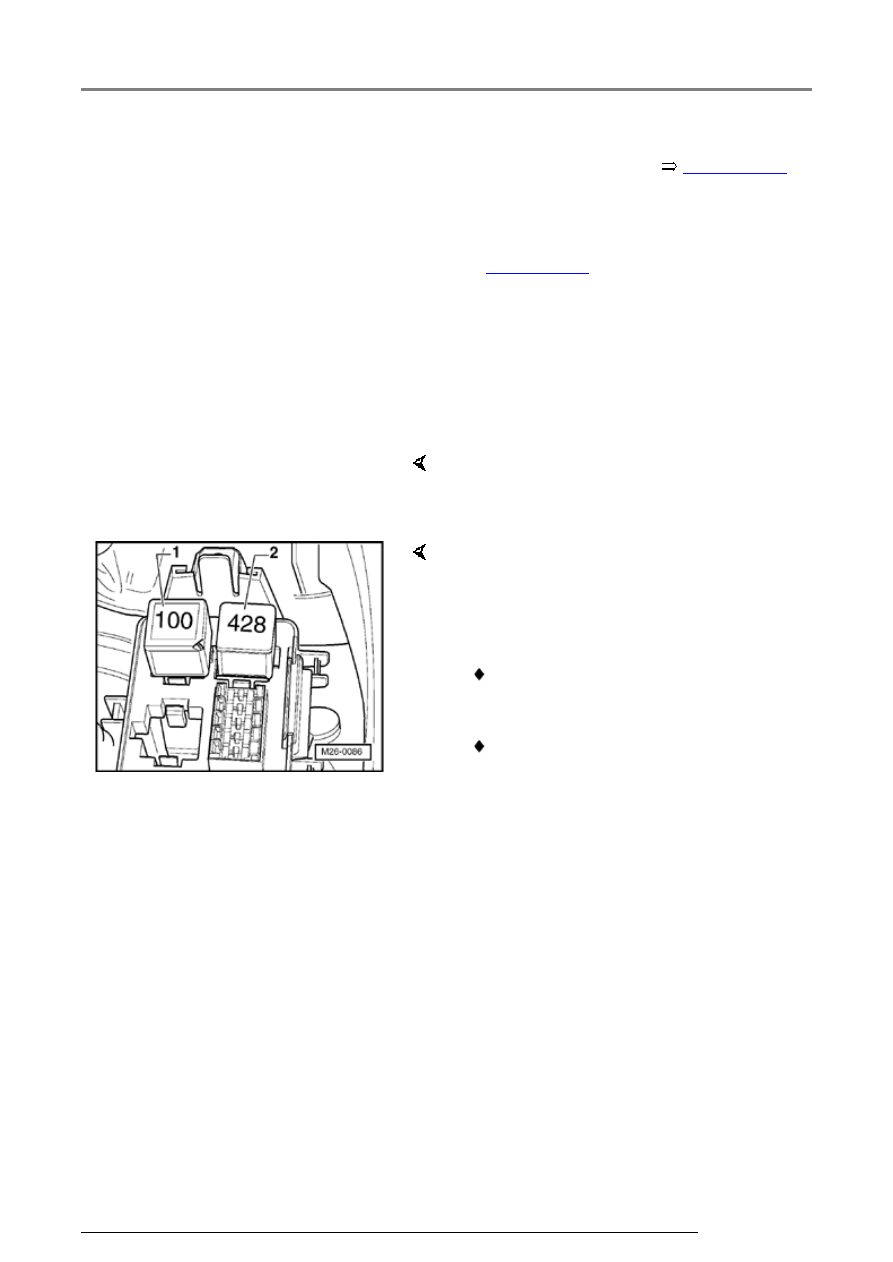

-  Pull Secondary Air Injection (AIR) Pump Relay

1- out of relay carrier in protective housing for
control modules.

 If tools are necessary to pull relays or control

modules out of the relay plate, first disconnect
battery Ground (GND) strap.

 Before disconnecting battery Ground (GND)

strap obtain code for radios with anti-theft
coding.

Output Diagnosis Test Mode (DTM)

01-120





Note:

Run engine briefly first if there is a
requirement to repeat Output
Diagnosis Test Mode (DTM).

LED flashes:

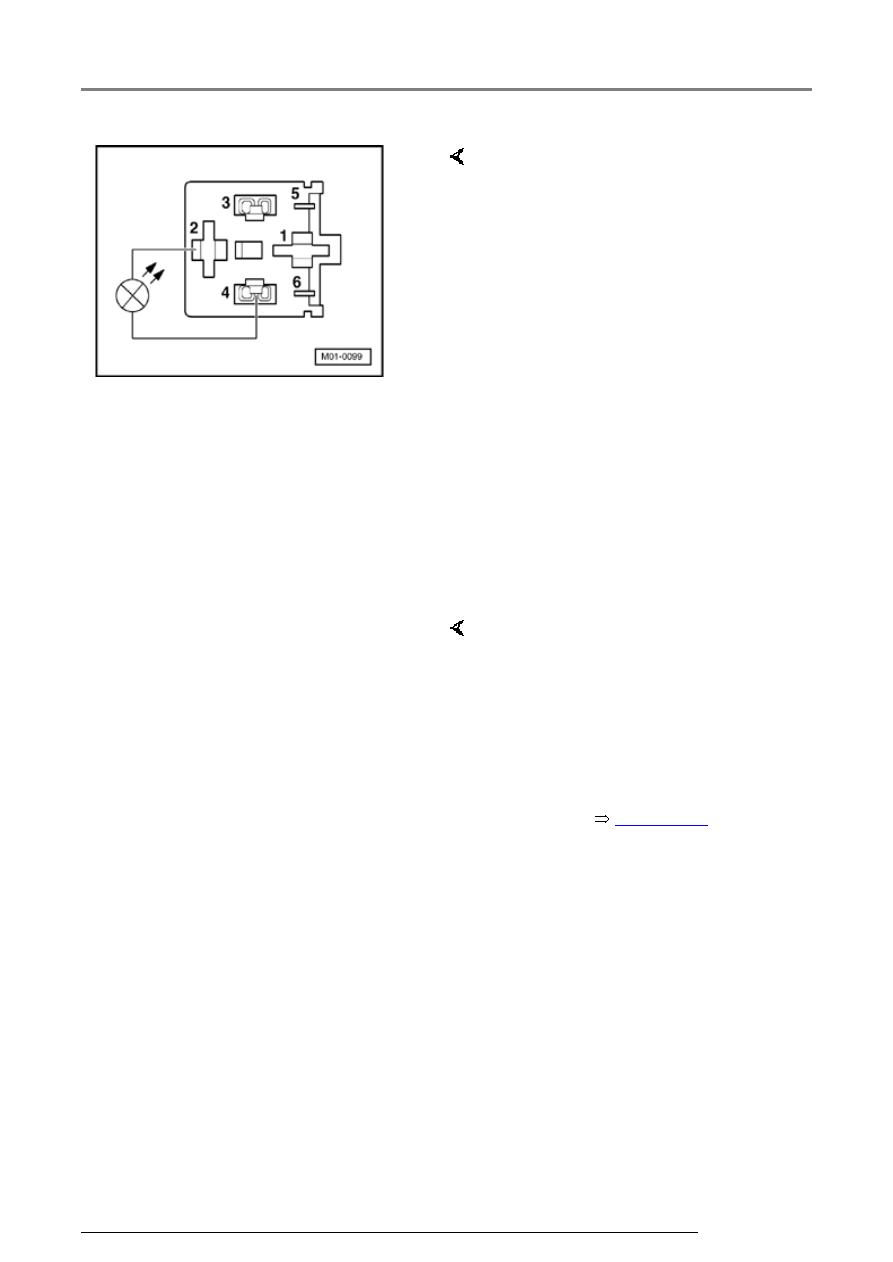

-  Connect LED test light VAG 1527

to terminals 2 and 4 on relay plate
using adapter cables from VAG
1594.

-  Initiate output Diagnosis Test

Mode (DTM) again and activate
Secondary Air Injection (AIR)
pump relay -J299-.

   LED must flash.

-  Press -C- button to abort output

Diagnosis Test Mode (DTM).

Output Diagnosis Test Mode was aborted

     Indicated on display:

-  Switch off ignition.

-  Replace Secondary Air Injection

(AIR) pump relay -J299-.

-  Check DTC memory, repair

Diagnostic Trouble Codes (DTCs)
if necessary and then erase DTC
memory



Page 01-23

 , DTC

memory, checking and erasing.

Output Diagnosis Test Mode (DTM)

01-121







-  Read readiness code



Page 01-146

 . If the

DTC memory has been erased or the Motronic
Engine Control Module (ECM) -J220- was
disconnected from battery (B+) positive, the
readiness code must be generated again

Page 01-149

 .





LED does not flash:





-  Press -C- button to abort output Diagnosis Test

Mode (DTM).

Output Diagnosis Test Mode was aborted

     Indicated on display:

-  Switch off ignition.



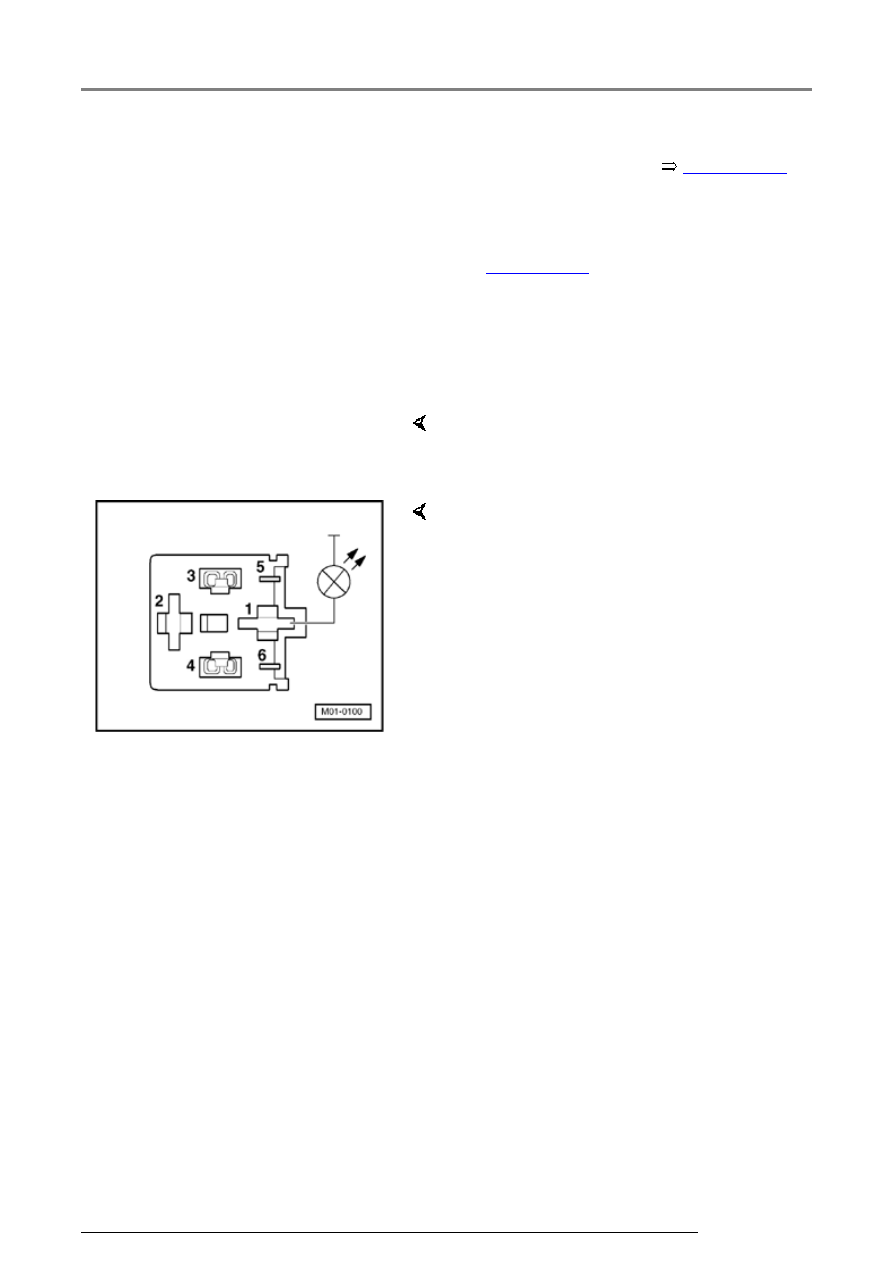

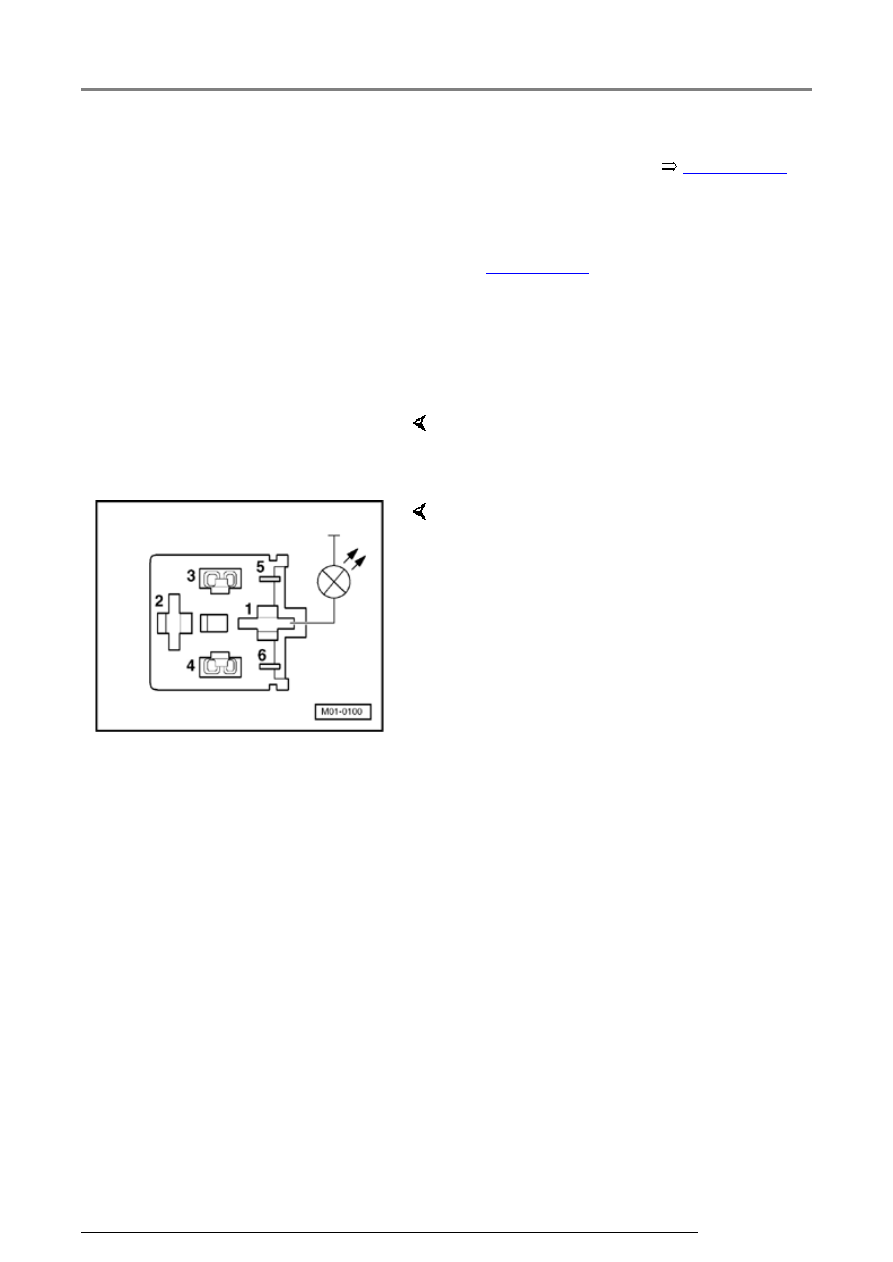

-  Connect LED test light VAG 1527 to terminal 1

of relay plate and body Ground (GND) using
adapter cables from VAG 1594.

   LED must light up

Output Diagnosis Test Mode (DTM)

01-122







LED does not light-up:



LED lights up:



Repair Manual, Electrical

Equipment; Repair Group 92



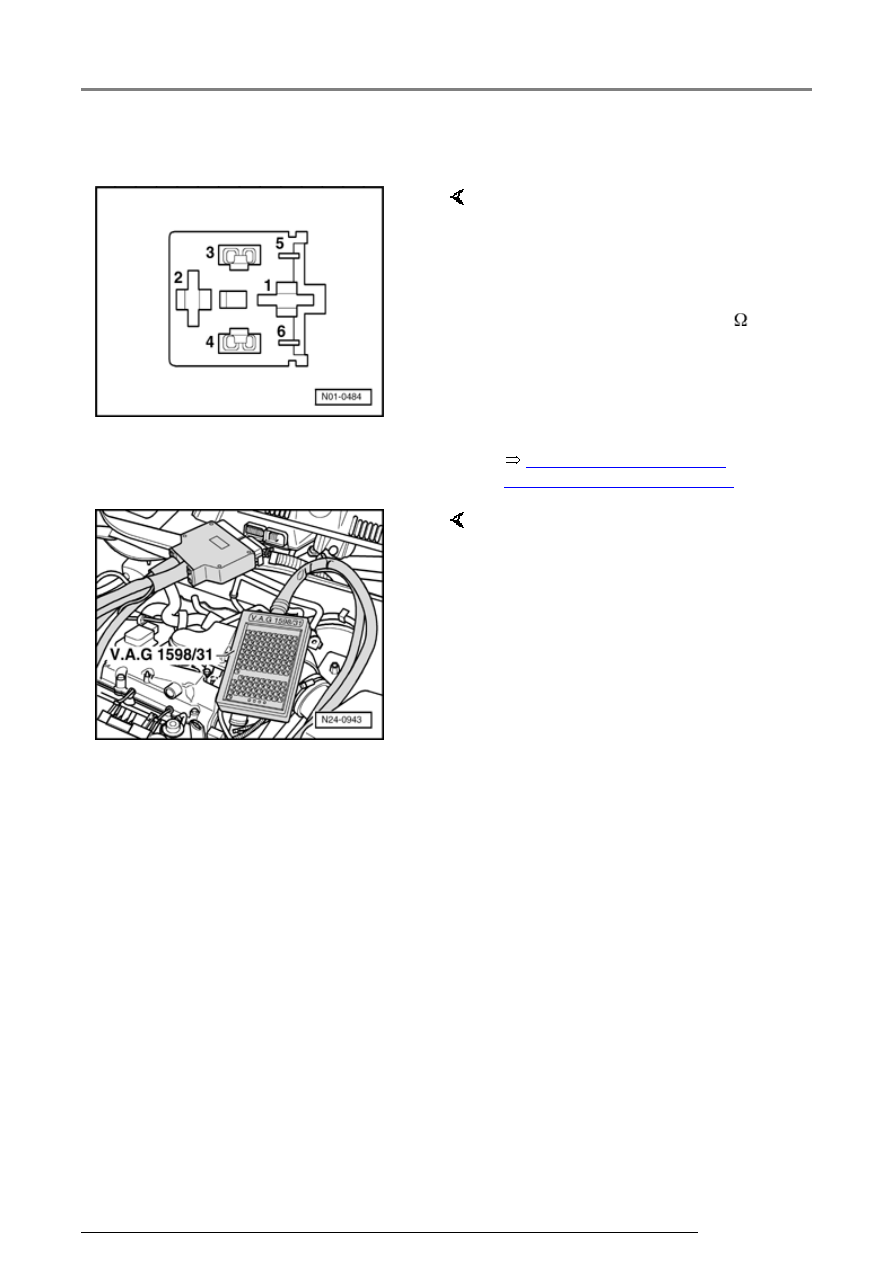

-  Check wire for open circuit

between terminal 1 of relay plate
and fuel pump relay -J17-
referring to Electrical Wiring
Diagrams.

   Wire resistance: max. 1.5



-  Remove wiper arms and cowl

panel:



-  Connect test box VAG 1598/31 to

control module wiring harness.
Engine Control Module (ECM) -
J220- remains disconnected.

Output Diagnosis Test Mode (DTM)
